کابل‌های کن باس هلوکیبل

کابل CAN BUS هلوکیبل

کابل CAN BUS هلوکیبل یکی از راهکارهای ارتباطی مورد استفاده در سیستم‌های اتوماسیون صنعتی، خودرو، ماشین‌آلات کشاورزی و تجهیزات کنترلی است. این کابل با ساختار مناسب برای شبکه‌های CAN و ویژگی‌هایی مانند مقاومت در برابر نویز، پایداری انتقال داده و تنوع مشخصات فنی، برای استفاده در محیط‌های صنعتی و خودرویی طراحی شده است.

در ادامه با ساختار، کاربردها، مزایا و نکات مهم خرید کابل CAN BUS هلوکیبل آشنا می‌شویم تا بتوانید متناسب با نیاز پروژه، مدل مناسب را انتخاب کنید.

شبکه CAN BUS و اهمیت آن در صنایع مختلف

شبکه CAN BUS (Controller Area Network) یک فناوری ارتباطی سریال است که امکان تبادل اطلاعات بین واحدهای کنترل الکترونیکی (ECU) را در سیستمهای پیچیده مانند خودروها، ماشین آلات صنعتی و تجهیزات کشاورزی فراهم می‌کند. این فناوری که در سال ۱۹۸۶ توسط شرکت بوش توسعه یافت، جایگزین سیستمهای سیمی پیچیده شد و با ارائه معماری توزیع شده، تحولی بزرگ در صنعت ارتباطات دیجیتال ایجاد کرد.

کابل CAN BUS هلوکیبل یکی از محصولات باکیفیت در این حوزه است که با بهره‌ گیری از استانداردهای بین المللی مانند ISO 11898 و SAE J1939، عملکردی پایدار و ایمن را در محیطهای صنعتی و خودرویی تضمین می کند. انواع کابل کن باس و کاربردهای آن را در آلما شبکه توضیح داده خواهد شد.

تاریخچه توسعه CAN BUS از ابتدا تا امروز :

تولد فناوری CAN در صنعت خودرو

در دهه ۱۹۸۰، با افزایش پیچیدگی سیستم های الکترونیکی در خودروها، نیاز به یک شبکه ارتباطی کارآمد بیش از پیش احساس شد. سیستم های سیمی سنتی به دلیل حجم بالای اتصالات، وزن زیاد و احتمال خطای بالا، دیگر جوابگوی نیاز صنعت نبودند. شرکت بوش با معرفی CAN BUS، انقلابی در ارتباطات دیجیتال ایجاد کرد و امکان انتقال داده‌های پراهمیت با اولویت بندی هوشمند را فراهم نمود.

استانداردسازی و گسترش به صنایع دیگر

در سال ۱۹۹۳، سازمان بینالمللی استاندارد (ISO) با انتشار استاندارد ISO 11898، چارچوبی یکپارچه برای پیاده سازی CAN BUS تعریف کرد. همزمان، پروتکلهای تخصصی مانند CANopen و SAE J1939 برای کاربردهای صنعتی و خودروهای سنگین توسعه یافتند. امروزه، CAN BUS نه تنها در خودروها، بلکه در صنایع هوایی، اتوماسیون کارخانجات و ماشین آلات کشاورزی نیز به کار می رود.

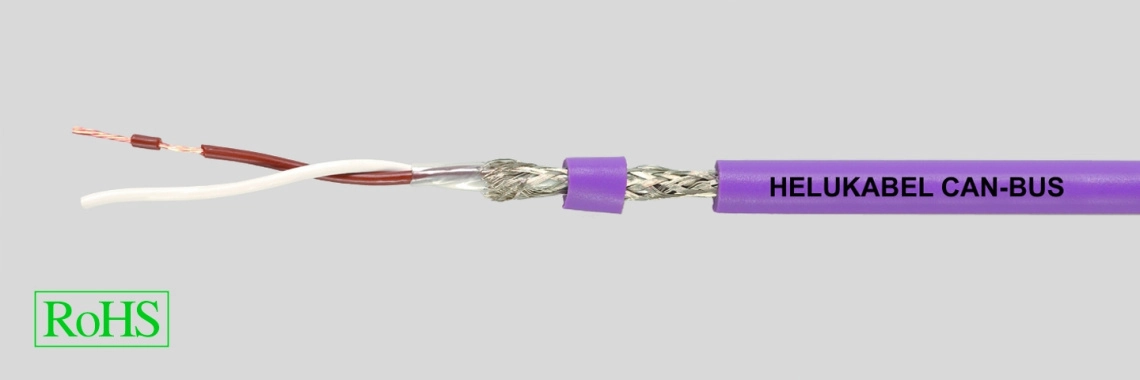

ساختار و معماری کابل CAN BUS هلوکیبل

طراحی فیزیکی: دو سیم CAN-H و CAN-L

کابل CAN BUS هلوکیبل بر اساس معماری دو سیمه CAN-H (با ولتاژ بالا) و CAN-L (با ولتاژ پایین) طراحی شده است. این دو سیم به صورت جفت پیچخورده (Twisted Pair) تولید می شوند تا نویز الکترومغناطیسی را به حداقل برسانند. همچنین، وجود ترمیناتورهای مقاومتی در دو انتهای شبکه، از انعکاس سیگنال ها جلوگیری کرده و کیفیت انتقال داده را بهبود می بخشد.

تفاوت کابل CAN BUS با کابل شبکه معمولی چیست؟

کابل CAN BUS برای ارتباط بین کنترلرها و تجهیزات صنعتی، خودروها و ماشین‌آلات طراحی شده و از نظر ساختار و مشخصات انتقال داده با کابل‌های شبکه معمولی تفاوت دارد. کابل‌های CAN BUS معمولاً به‌صورت زوج به‌هم‌تابیده و با امپدانس مشخص تولید می‌شوند تا انتقال سیگنال در محیط‌های صنعتی با پایداری بیشتری انجام شود.

در مقابل، کابل‌های شبکه مانند Cat5e، Cat6 و Cat6a برای انتقال داده در شبکه‌های اترنت و اتصال تجهیزاتی مانند کامپیوتر، سوئیچ و روتر استفاده می‌شوند. بنابراین این دو کابل با وجود شباهت ظاهری، کاربرد و استانداردهای متفاوتی دارند و نمی‌توان آنها را به‌صورت جایگزین یکدیگر استفاده کرد.

برای انتخاب کابل مناسب، باید نوع شبکه، تجهیزات مورد استفاده و شرایط محیط نصب را در نظر گرفت.

لایه‌های ارتباطی در پروتکل CAN

بر اساس مدل مرجع  OSI، شبکه CAN BUS در سه لایه اصلی فعالیت می کند:

لایه فیزیکی: شامل مشخصات سخت افزاری مانند کابلها و کانکتورها

لایه پیوند داده: مسئول مدیریت فریم های داده، تشخیص خطا و اولویت بندی پیام ها

لایه کاربردی: تعریف کننده پروتکل های خاص مانند CANopen یا J1939 برای کاربردهای مختلف

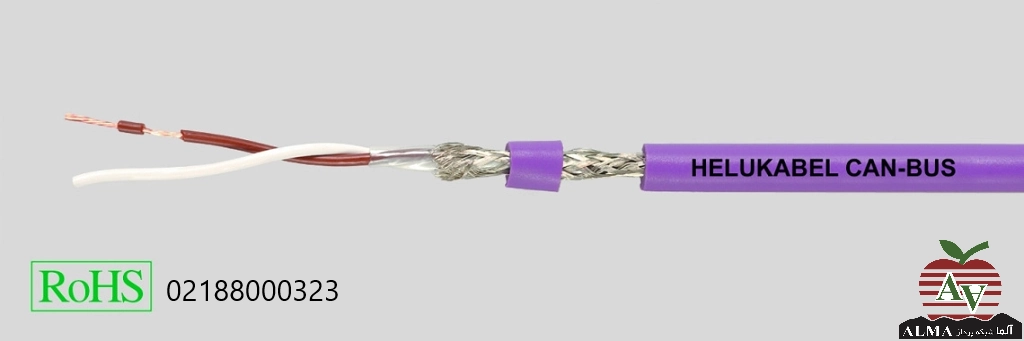

مزایای استفاده از کابل CAN BUS هلوکیبل

کاهش وزن و پیچیدگی سیستم های سیمی

یکی از مهمترین مزایای CAN BUS حذف کابل کشی های انبوه و جایگزینی آن با یک شبکه یکپارچه است. کابل های صنعتی هلوکیبل با بهره گیری از این فناوری، تا ۵۰% از وزن سیستمهای سنتی کاهش می هد و هزینه های تولید و نگهداری را کاهش میدهد.

قابلیت اطمینان بالا و تشخیص خطا

سیستم CAN BUS به صورت ذاتی دارای مکانیزم های پیشرفته تشخیص خطا است. هر گره در شبکه میتواند خطاهای انتقال را شناسایی کرده و پیامهای معیوب را حذف کند. کابل هلوکیبل با پشتیبانی از استاندارد ISO 11898-2، این ویژگی را با حداکثر کارایی ارائه میدهد.

سازگاری با محیطهای صنعتی سخت

این کابل با عایق بندی ویژه و محافظ ضد نویز، برای استفاده در محیط های با شرایط سخت (مانند ماشین آلات کشاورزی یا سیستم‌های صنعتی) مناسب است. مقاومت در برابر رطوبت، دمای بالا و ارتعاشات از دیگر ویژگی‌های آن محسوب می‌شود.

کاربردهای کابل CAN BUS هلوکیبل در صنایع مختلف

صنعت خودروسازی

در خودروهای مدرن، از CAN BUS برای ارتباط بین ECUهای موتور، سیستم ترمز، ایربگ، نمایشگرها و ده ها ماژول دیگر استفاده میشود. کابل هلوکیبل با پشتیبانی از نرخ انتقال داده تا ۱ مگابیت بر ثانیه، گزینه ای ایده آل برای این کاربرد می باشد.

ماشین آلات کشاورزی و تجهیزات هوشمند

با گسترش کشاورزی دقیق (Precision Agriculture)، نیاز به شبکه های ارتباطی قابل اعتماد در تراکتورها و ادوات کشاورزی افزایش یافته است. پروتکل ISOBUS (بر پایه استاندارد ISO 11783) که مخصوص این صنعت توسعه یافته، به خوبی توسط محصولات هلوکیبل آلمان پشتیبانی میشود.

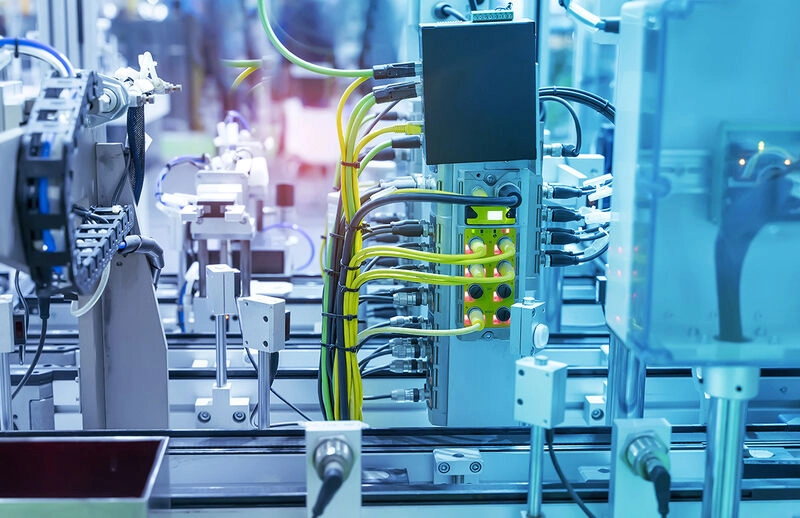

سیستم های اتوماسیون صنعتی

در کارخانه ها و خطوط تولید، Can Bus به عنوان ستون فقرات ارتباطی بین سنسورها، کنترلرها و ربات ها عمل می نماید. استفاده از کابل های باکیفیت مانند هلوکیبل، احتمال خرابی سیستم را به حداقل می رساند.

راهنمای خرید کابل CAN BUS هلوکیبل

برای خرید کابل CAN BUS هلوکیبل، انتخاب مدل مناسب باید بر اساس نوع کاربرد، شرایط محیطی و مشخصات فنی شبکه انجام شود. پیش از خرید، بهتر است پارت نامبر و مشخصات کابل موردنیاز پروژه را بررسی کنید تا کابل انتخاب‌شده از نظر ساختار و عملکرد با تجهیزات شبکه CAN BUS سازگاری داشته باشد.

یکی از مهم‌ترین موارد، تعداد رشته و سطح مقطع هادی است. همچنین نوع هادی، ساختار زوج سیم‌ها و وجود شیلد در کابل اهمیت زیادی دارد؛ به‌خصوص اگر کابل در محیط‌های صنعتی و در مجاورت تجهیزات ایجادکننده نویز الکترومغناطیسی نصب می‌شود. در این شرایط، انتخاب کابل دارای شیلد مناسب می‌تواند به پایداری انتقال داده کمک کند.

شرایط محیط نصب نیز از دیگر عوامل مهم در انتخاب کابل است. اگر کابل در محیط‌های صنعتی، ماشین‌آلات، تجهیزات کشاورزی یا فضاهایی با تغییرات دمایی و ارتعاش نصب می‌شود، باید به محدوده دمای کاری، جنس روکش، مقاومت مکانیکی و میزان حفاظت کابل در برابر عوامل محیطی توجه شود.

در نهایت، هنگام خرید کابل CAN BUS هلوکیبل بهتر است مشخصات فنی درج‌شده برای هر مدل را با نیاز پروژه مقایسه کنید. در صورتی که بین چند مدل مردد هستید، بررسی پارت نامبر و دریافت مشاوره تخصصی می‌تواند به انتخاب کابل مناسب‌تر کمک کند.

همچنین بهتر است پیش از خرید، پارت نامبر و مشخصات فنی کابل را بررسی کنید تا از سازگاری آن با تجهیزات و کاربرد موردنظر مطمئن شوید. در صورت تردید بین مدل‌های مختلف، می‌توانید از کارشناسان فروش برای انتخاب کابل مناسب کمک بگیرید.

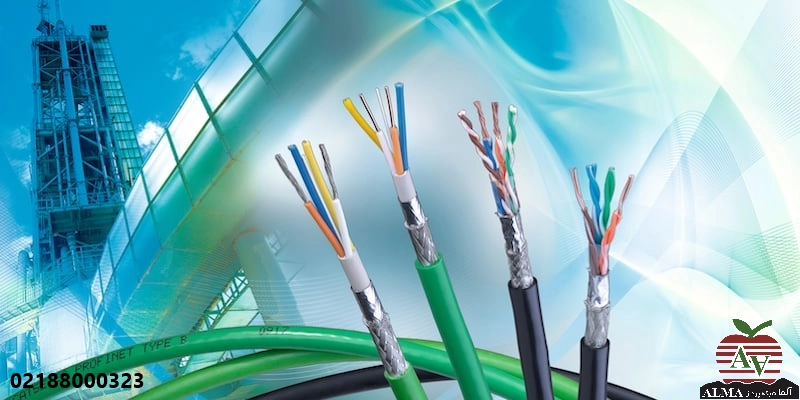

چالش ها و راهکارهای استفاده از CAN BUS در صنعت

محدودیت پهنای باند در نسخه های قدیمی

نسخه کلاسیک CAN BUS با حداکثر سرعت ۱ مگابیت بر ثانیه، برای برخی کاربردهای مدرن (مانند سیستم های چندرسانه ای پیشرفته) کافی نیست. راهکار این مشکل، استفاده از استاندارد CAN FD (با سرعت تا ۱۲ مگابیت بر ثانیه) است که توسط کابل‌های نسل جدید هلوکیبل پشتیبانی می‌شود.

امنیت سایبری در شبکه های خودرویی

با هوشمندتر شدن خودروها، خطر نفوذ سایبری به شبکه CAN BUS افزایش یافته است. استفاده از کابل های با کیفیت همراه با پروتکل های رمزنگاری مانند CANsec می تواند این ریسک را کاهش دهد.

آینده CAN BUS و نقش کابل های پیشرفته مانند هلوکیبل

توسعه پروتکل های جدید مانند CAN XL (با پهنای باند تا ۱۰+ مگابیت بر ثانیه) و ادغام CAN با فناوری های بیسیم مانند Bluetooth  و  Wi-Fiافق های تازه ای را پیش روی این فناوری قرار داده است. کابل هلوکیبل با بهره گیری از مواد باکیفیت و طراحی بهینه، آماده همگامی با این تحولات است.

چرا کابل CAN BUS هلوکیبل را انتخاب کنیم؟

کابل هلوکیبل با ترکیب استانداردهای بین المللی، کیفیت ساخت بالا و پشتیبانی از آخرین پروتکل‌های ارتباطی، گزینه‌ای ایده‌آل برای صنایع خودرو، کشاورزی و اتوماسیون است. این محصول نه تنها مشکلات سیستمهای سیمی سنتی را حل کرده، بلکه راه را برای پیاده سازی فناوری‌های آینده هموار می سازد.

اگر به دنبال کابل CAN BUS هلوکیبل برای پروژه‌های صنعتی، خودرویی یا کشاورزی هستید، می‌توانید مدل‌های موجود را بررسی کرده و مشخصات فنی هر محصول را با نیاز پروژه خود مقایسه کنید. برای انتخاب مدل مناسب و دریافت اطلاعات بیشتر نیز می‌توانید با کارشناسان آلما شبکه مشورت کنید.

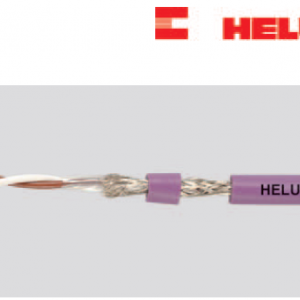

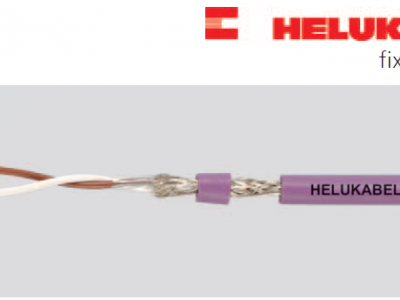

کابل کن باس 1*2 هلوکیبل

کابل کن باس 1*2 هلوکیبل با پارت نامبر 81286، نمونه‌ای حرفه‌ای و باکیفیت از کابل‌های مورد استفاده در سیستم‌های اتوماسیون صنعتی و شبکه‌های داده پیشرفته است که با رعایت استاندارد ISO 11898-2 طراحی شده و از ساختاری مقاوم و مهندسی‌شده بهره می‌برد. این کابل دارای هادی‌های مسی قلع‌اندود چند رشته‌ای با آرایش استار کواد و عایق سلول PE بوده که با استفاده از شیلد مسی، مقاومت بالایی در برابر نویز و تداخلات الکترومغناطیسی فراهم می‌کند. روکش بنفش رنگ از جنس PVC با استاندارد RAL 4001، نه‌تنها به زیبایی ظاهری کابل افزوده، بلکه محافظت مناسبی در برابر عوامل محیطی ارائه می‌دهد. ویژگی‌هایی نظیر امپدانس 120 اهم، مقاومت عایقی بالا، ظرفیت خازنی مناسب، تحمل دمایی بین منفی 40 تا مثبت 70 درجه سانتی‌گراد و عملکرد ایمن در برابر شعله، این کابل را به گزینه‌ای مطمئن برای نصب‌های ثابت در محیط‌های داخلی و همچنین کاربردهای صنعتی حساس و پرچالش بدل کرده است. پشتیبانی از استاندارد UL Style 2571 نیز نشان‌دهنده قابلیت اعتماد بالا و تطابق کامل این کابل با نیازهای روز صنعت اتوماسیون، حمل‌ونقل و سیستم‌های کنترلی مدرن است.

سوالات متداول درباره کابل CAN BUS هلوکیبل

1. کابل CAN BUS چیست؟

کابل CAN BUS برای انتقال اطلاعات بین کنترلرها و تجهیزات مختلف در خودرو، ماشین‌آلات و سیستم‌های صنعتی استفاده می‌شود.

2. کابل CAN BUS هلوکیبل چه کاربردی دارد؟

این کابل برای شبکه‌های صنعتی، تجهیزات خودرویی، ماشین‌آلات کشاورزی و سیستم‌های کنترلی که به انتقال داده پایدار نیاز دارند، کاربرد دارد.

3. امپدانس کابل CAN BUS چقدر است؟

بسته به مدل کابل متفاوت است؛ بسیاری از کابل‌های CAN BUS با امپدانس ۱۲۰ اهم طراحی می‌شوند. هنگام خرید باید مشخصات مدل موردنظر بررسی شود.

4. تفاوت کابل CAN BUS با کابل شبکه چیست؟

کابل CAN BUS برای شبکه‌های CAN و ارتباط بین کنترلرها طراحی شده، در حالی که کابل‌های Cat5e، Cat6 و Cat6a عمدتاً برای شبکه‌های اترنت استفاده می‌شوند.

5. هنگام خرید کابل CAN BUS هلوکیبل به چه نکاتی توجه کنیم؟

تعداد رشته، سطح مقطع، امپدانس، نوع شیلد، جنس روکش، محدوده دمای کاری و پارت نامبر از مهم‌ترین مواردی هستند که باید بررسی شوند.
