پچ پنل های سری LCS3 لگراند

پچ پنل LCS3 لگراند اوج نوآوری در مدیریت شبکه با استانداردهای جهانی

در دنیای شبکه‌های ساخت‌یافته، انتخاب تجهیزات پسیو با کیفیت، نقش کلیدی در پایداری، عملکرد و امنیت زیرساخت ارتباطی ایفا می‌کند. یکی از مهم‌ترین این تجهیزات، پچ پنل (Patch Panel) است که به عنوان نقطه توزیع و تجمیع کابل‌ها در رک‌های شبکه ایفای نقش می‌کند. در این میان، پچ پنل‌های سری LCS3 لگراند با طراحی نوآورانه، ساختار ماژولار، قابلیت نصب بدون ابزار و عملکردی منطبق با آخرین استانداردهای بین‌المللی، به انتخابی هوشمندانه برای متخصصان شبکه بدل شده‌اند.

در این مقاله به معرفی و تحلیل کامل پچ پنل LCS3 لگراند از برند Legrand فرانسه و نماینده رسمی آن در ایران، آلما شبکه می‌پردازیم. همچنین کاربردها، ویژگی‌های فنی، مزایا و نحوه نصب این سری از پچ پنل‌ها را با نگاهی تخصصی بررسی خواهیم کرد.

چرا پچ پنل LCS3 لگراند؟

سری LCS3 جدیدترین نسل از محصولات پسیو شبکه لگراند است که با هدف ارائه راه‌حل‌های مدرن، سریع و ایمن برای مدیریت کابل در شبکه‌های ساخت‌یافته طراحی شده‌اند. لگراند با بهره‌گیری از فناوری Quick-Fix و Soluclips نسل جدید، امکان نصب آسان و بدون پیچ را فراهم کرده و فرآیند نگهداری و تغییرات شبکه را ساده‌تر از همیشه ساخته است. این پچ پنل‌ها قابلیت نصب در کلیه رک‌های شبکه و مخابراتی با استاندارد ۱۹ اینچ را دارند.

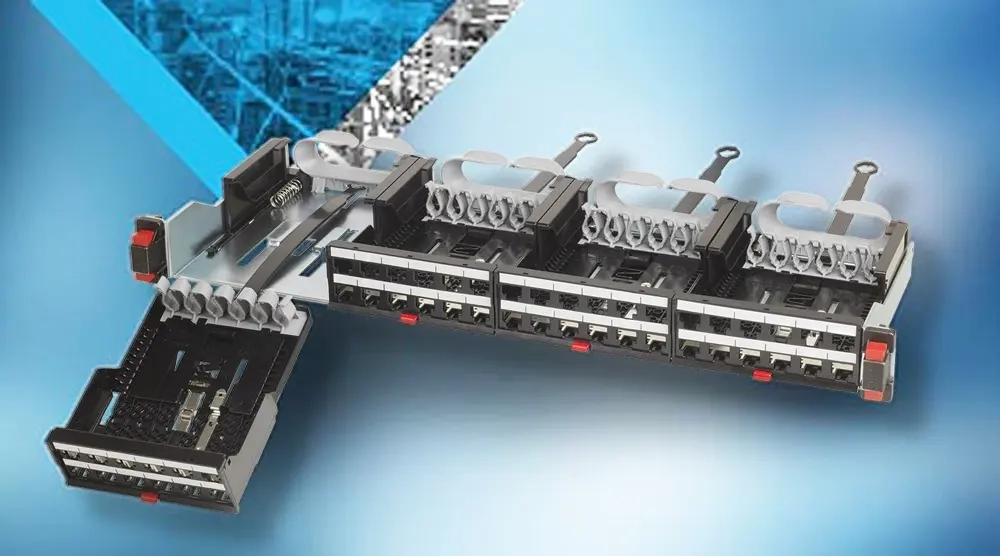

طراحی ماژولار و بدون نیاز به ابزار یکی از بزرگ‌ترین مزایای پچ پنل‌های LCS3، ساختار ماژولار آن‌هاست. این سری از پچ پنل‌ها دارای ۴ کاست ماژولار ۶ پورتی هستند که در مجموع، ۲۴ پورت RJ45 را شامل می‌شوند. رنگ‌های متفاوت برای هر کاست جهت مدیریت بهتر کابل‌ها طراحی شده‌اند. هر کاست و حتی هر کیستون به صورت مستقل و تنها با فشار یک دکمه قابل جداسازی و جایگزینی است. این ویژگی نه‌تنها سرعت نصب را افزایش می‌دهد، بلکه در مواقع تعمیر و نگهداری، باعث صرفه‌جویی قابل‌توجهی در زمان و انرژی می‌شود.

پشتیبانی از انواع کابل و استانداردها پچ پنل‌های LCS3 لگراند در انواع مختلف برای پشتیبانی از کابل‌های UTP، FTP، STP و S/FTP عرضه می‌شوند. این تنوع باعث می‌شود بتوان آن‌ها را در انواع پروژه‌های شبکه از جمله شبکه‌های حساس به نویز، شبکه‌های پرسرعت و دیتاسنترها استفاده کرد. تمامی این محصولات با استانداردهای ISO/IEC 11801 نسخه 3.0 و EIA/TIA 568-C.2-1 مطابقت کامل دارند و از لحاظ انتقال داده و عملکرد الکتریکی، در بالاترین سطح قرار دارند.

قابلیت ارتینگ خودکار یکی از مزیت‌های قابل توجه در طراحی این پچ پنل‌ها، ارتینگ خودکار (Automatic Grounding) است. هر کیستون پس از نصب، به‌صورت خودکار به سیستم ارت متصل می‌شود و نیازی به سیم‌کشی جداگانه برای اتصال ارت نیست. این ویژگی، ایمنی را افزایش داده و از بروز نویزهای الکترومغناطیسی و تداخلات جلوگیری می‌کند؛ به‌ویژه در پروژه‌های حساس نظیر بیمارستان‌ها، مراکز کنترل و بانک‌ها.

مدیریت کابل در سطحی حرفه‌ای در قسمت پشت پچ پنل LCS3، یک سیستم راهنمای کابل تعبیه شده که به مهندسان شبکه کمک می‌کند کابل‌ها را به‌صورت منظم و بدون ایجاد فشار یا پیچ‌خوردگی مدیریت کنند. استفاده از بست‌های نگهدارنده، نگهدارنده کششی و رنگ‌بندی پورت‌ها، سازماندهی شبکه را به مراتب ساده‌تر و زیباتر کرده است.

ابعاد فیزیکی پچ پنل LCS3:

• عرض پچ پنل: ۴۸۲ میلی‌متر
• ارتفاع: ۴۴ میلی‌متر (معادل ۱ یونیت)
• عمق پچ پنل: حدود ۱۷ سانتی‌متر (شامل ابزار مدیریت کابل)

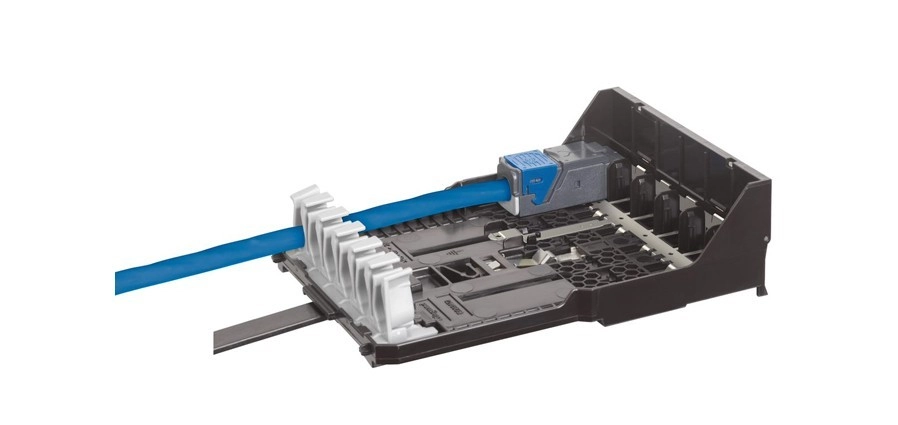

در شکل روبرو کیستون های شبکه پچ پنل های LCS3 نمایش داده شده است. به رنگ بندی ها و استاندارهای روی کیستون ها دقت بفرمایید.  هر دو استاندارد TIA568B و TAI568A قابل نصب می باشد. در شکل زیر ابعاد کیستون های پچ پنل LCS3 لگراند نمایش داده شده است.

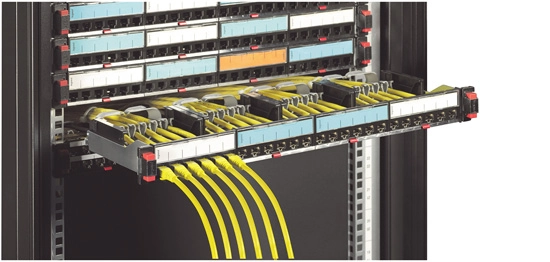

نصب آسان در رک‌های استاندارد ۱۹ اینچ همه پچ پنل‌های LCS3 مطابق با استاندارد ۱۹ اینچ طراحی شده‌اند و می‌توانند به راحتی در رک‌های شبکه یا مخابراتی نصب شوند. نصب این پچ پنل‌ها بدون نیاز به پیچ و ابزارهای خاص، با کمک سازه Quick-Fix یا Soluclips انجام می‌شود؛ به‌طوری‌که با فشار اندکی، کاست روی رک سوار می‌شود و فرآیند نصب در عرض چند دقیقه به پایان می‌رسد.

بررسی فنی پچ پنل ۲۴ پورت لگراند CAT6A SFTP LCS3 مدل LCS3 یکی از حرفه‌ای‌ترین گزینه‌های موجود در بازار است که به‌طور خاص برای شبکه‌های پرسرعت تا 10 گیگابیتی و محیط‌های پر نویز طراحی شده است. ساختار S/FTP آن، یعنی داشتن هم شیلد کلی و هم فویل جداگانه برای هر زوج سیم، به طرز چشمگیری از تداخلات الکترومغناطیسی جلوگیری می‌کند. این مدل دارای بدنه فلزی مقاوم بوده و برای رک‌های با تراکم کابل بالا بسیار مناسب است. پچ پنل های LCS3 در چهار نوع Cat6UTP، Cat6SFTP، Cat6ASFTP و Cat8SFTP توسط شرکت آلما شبکه عرضه می‌شود.

کاربردهای رایج:

• دیتاسنترهای بزرگ و حساس
• شبکه‌های سازمانی با سرعت تا ۱۰ گیگابیت بر ثانیه
• سیستم‌های CCTV تحت شبکه با کیفیت تصویر بالا
• مراکز پزشکی و کنترل صنعتی با نیاز به نویز پایین
• پروژه‌های بانکی و نظامی با حساسیت امنیتی بالا

مزایای رقابتی پچ پنل LCS3 لگراند

• طراحی مهندسی‌شده و زیبا
• نصب سریع بدون نیاز به ابزار
• سازگاری کامل با سایر تجهیزات لگراند
• مقاومت بالا در برابر نویز و پارازیت
• دسترسی آسان به هر پورت برای نگهداری سریع
• برچسب‌گذاری رنگی برای تشخیص ساده‌تر پورت‌ها
• افزایش طول عمر شبکه و کاهش خرابی‌ها

آموزش مراحل نصب پچ پنل لگراند LCS3 در رک ۱۹ اینچ

مرحله ۱: آماده‌سازی رک

• بررسی سلامت فیزیکی رک
• تعیین محل نصب پچ پنل (معمولاً در بخش پایین‌تر رک برای مدیریت بهتر کابل)

مرحله ۲: آماده‌سازی پچ پنل

• بررسی وجود تمام کاست‌ها و کیستون‌ها
• اطمینان از اتصال صحیح ماژول‌ها و سلامت بدنه فلزی

مرحله ۳: نصب در رک

• قراردادن پچ پنل در محل مورد نظر
• اتصال با استفاده از Quick-Fix یا پیچ در صورت نیاز

مرحله ۴: کابل‌کشی

• استفاده از کابل‌های CAT6A S/FTP یا مشابه مانند Cat6SFTP
• پانچ (ترمینیشن) کابل‌ها در کیستون مطابق رنگ‌بندی T568A یا T568B
• تست ارتباط با انواع تستر شبکه

مرحله ۵: مدیریت کابل

• استفاده از نگهدارنده‌های کابل در پشت رک
• بستن کابل‌ها با بست‌های پلاستیکی
• تنظیم خم کابل‌ها برای رعایت شعاع خمش

مرحله ۶: اتصال ارت (در صورت نیاز)

• بررسی اتصال صحیح پچ پنل به سیستم ارت رک
• بررسی پیوستگی الکتریکی بین شاسی پچ پنل و زمین

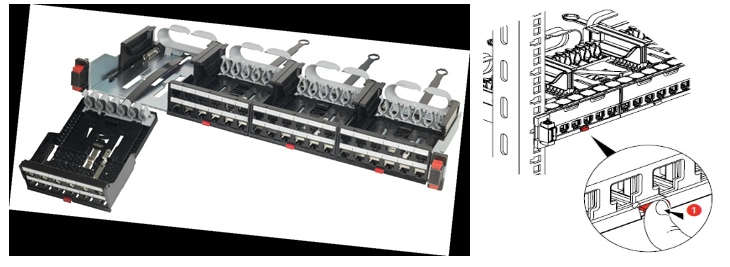

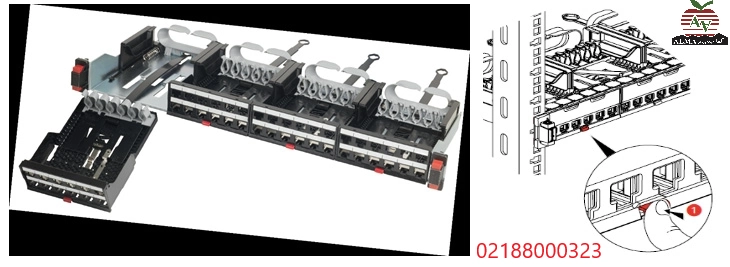

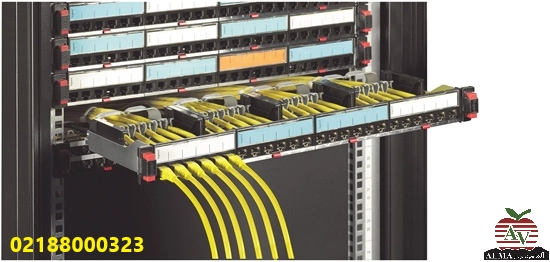

در شکل زیر نحوه نصب پچ پنل و کاست ها بر روی کابیت رک نمایش داده شده است. همانطور که مشاهده می فرمایید نیاز به هیچ گونه پیچ و مهره ای نمی باشد.

نماینده رسمی فروش پچ پنل لگراند در ایران برای خرید مطمئن تجهیزات پسیو شبکه لگراند، به‌ویژه پچ پنل‌های سری LCS3، توصیه می‌شود از نمایندگان رسمی استفاده کنید. در ایران، شرکت آلما شبکه به‌عنوان نماینده رسمی لگراند فرانسه، امکان ارائه مشاوره تخصصی، تامین تجهیزات اورجینال و پشتیبانی فنی پس از فروش را فراهم کرده است. خدمات گسترده، تحویل سریع و قیمت مناسب از مزایای خرید از این شرکت است.

چرا LCS3 انتخاب حرفه‌ای‌هاست؟

سری پچ پنل‌ها و کیستون‌های LCS3 لگراند، ترکیبی بی‌نظیر از نوآوری، سرعت، ایمنی و قابلیت انعطاف‌پذیری در نصب و مدیریت کابل شبکه ارائه می‌دهد. چه در یک دیتاسنتر بزرگ باشید، چه در یک سازمان اداری، یا حتی یک مرکز کنترل صنعتی، پچ پنل‌های LCS3 لگراند به شما این امکان را می‌دهند که شبکه‌ای با حداقل تداخل، حداکثر سرعت و مدیریت حرفه‌ای راه‌اندازی کنید. استفاده از این تجهیزات، نشان‌دهنده دید بلندمدت، حرفه‌ای‌گری و توجه به استانداردهای جهانی در طراحی زیرساخت‌های شبکه است. انتخاب تجهیزات از یک برند مانند لگراند و Category به صورت End to End می‌تواند در ارتقای بهره‌وری و عملکرد شبکه پسیو زیرساخت کمک شایانی نماید. استفاده از کابل شبکه اورجینال و با کیفیت، کیستون شبکه اورجینال و پچ کورد اورجینال به شدت توصیه می‌شود. همچنین استفاده از مسیر مناسب عبور کابل، مانند ترانکینگ لگراند و داکت لگراند نه تنها زیبایی را بهبود می‌بخشد، بلکه باعث طول عمر بیشتر شبکه زیرساخت کامپیوتری Structured Cabling می‌گردد.

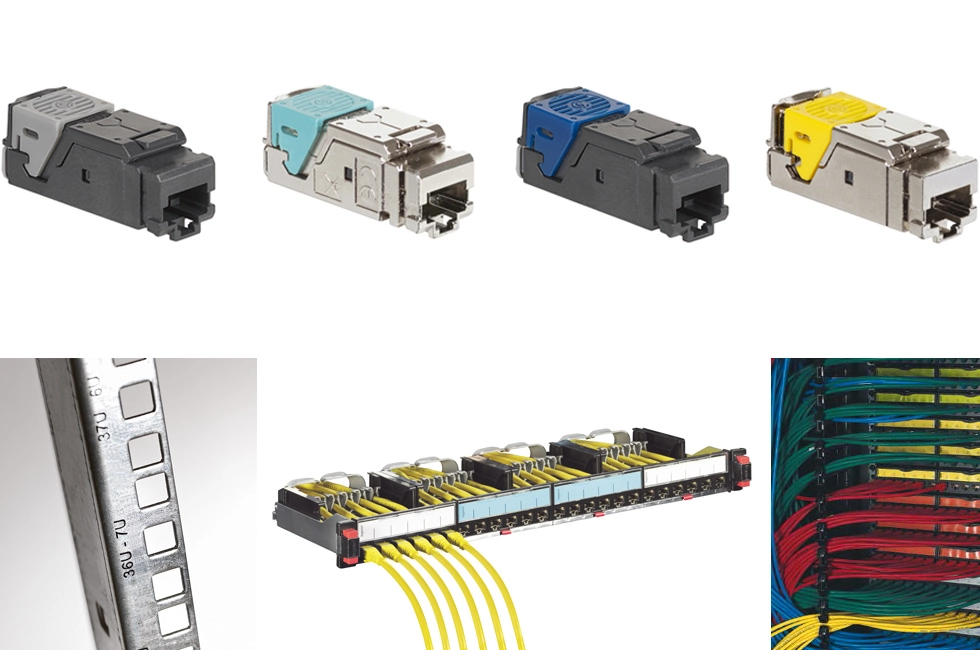

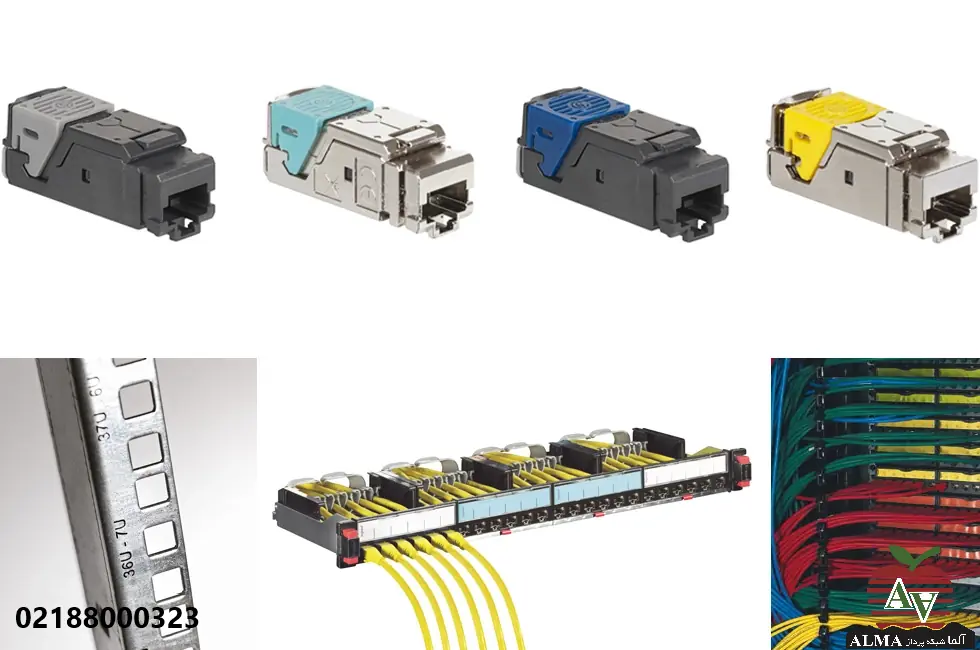

همانور که در شکل روبرو می توانید مشاهده بفرمایید،کیستون ها و پچ پنل های سری LCS3 لگراند معرفی شده است. هر کیستون بسته به نوع Category برای یک پچ پنل مناسب می‎باشد. وزن پچ پنل ها بسته به نوع آن که انواع UTP، FTP و STP باشد، متفاوت می باشد.
