محصولات سری LCS³ لگراند | معرفی کامل نسل سوم سیستم کابل‌کشی ساخت یافته لگراند

در قلب زیرساخت شبکه‌های مدرن، نقاط اتصال و مسیرهای انتقال داده مانند شریان‌های حیاتی عمل می‌کنند که هرگونه ضعف در طراحی، اجرا یا متریال آن‌ها می‌تواند کل سیستم را با اختلال مواجه سازد. لگراند فرانسه با سال‌ها سابقه درخشان در صنعت برق و شبکه، نسل سوم از سیستم‌های کابل‌کشی ساختیافته پیشرفته خود را تحت عنوان سری LCS³ (Legrand Cabling System نسل سوم) روانه بازار کرده ا ست. این سری جانشینی است برای نسل موفق پیشین یعنی LCS²، که با بهبودهای بنیادین در زمینه سرعت انتقال، تراکم پورت، سهولت نصب، و سازگاری با فناوری‌های نوظهور طراحی شده است. سری LCS³ برای نخستین بار در سال ۲۰۱۸ معرفی شد و اکنون یکی از کامل‌ترین و مدرن‌ترین مجموعه‌های موجود در بازار تجهیزات پسیو شبکه محسوب می‌شود. سیستم کابل‌کشی LCS³ لگراند برای محیط‌های حساس و حیاتی نظیر اتاق‌های سرور، دیتاسنترهای بزرگ سازمانی، مراکز داده ابری، و همچینین شبکه‌های LAN گسترده اداری و تجاری طراحی و بهینه‌سازی شده است. محصولات متنوع این سری با پشتیبانی از پهنای باند فرکانسی تا ۲۰۰۰ مگاهرتز (مربوط به کابل‌ها و کیستون‌های Cat8) و سرعت‌های انتقال داده از ۱ گیگابیت در ثانیه تا ۴۰ گیگابیت در ثانیه را در بر می‌گیرند تا برای یک دهه آینده نیز پاسخگوی نیازهای سازمان‌های پیشرو باشند.

۱. پچ پنل‌های مسی سری LCS³ لگراند – قلب تپنده مدیریت کابل در یک واحد رک

پچ پنل‌های مسی یکی از پرمصرف‌ترین و کلیدی‌ترین محصولات در هر مرکز داده و اتاق سرور به شمار می‌روند و این قطعات هستند که کابل‌های افقی ورودی از سراسر ساختمان را به یک نقطه مرکزی متصل کرده و امکان توزیع و مدیریت بهینه را فراهم می‌آورند. پچ پنل‌های مسی سری LCS³ لگراند در دو نوع اصلی عرضه می‌شوند که هر کدام کاربردهای خاص خود را دارند: پچ پنل‌های تخت (Flat) که رایج‌ترین نوع هستند و به طور استاندارد دارای ۲۴ پورت در ارتفاع ۱U یا ۴۸ پورت در ارتفاع ۲U هستند و پچ پنل‌های زاویه‌دار (Angled) که با طراحی مورب پورت‌ها، مدیریت پچ کوردها را آسان‌تر کرده و شعاع خمش کابل‌ها را بهبود می‌بخشند. هر دو نوع پچ پنل مجهز به فناوری انحصاری Soluclip جدید نسل دوم هستند؛ این سیستم نصب، بدون نیاز به هیچ پیچ و مهره‌ای و صرفاً با فشار دادن پچ پنل روی ریل رک، آن را محکم قفل می‌کند و زمان نصب را تا حد چشمگیری کاهش می‌دهد. پچ پنل‌های سری LCS³ بر مبنای طراحی ماژولار و با استفاده از کاست‌های ۶ تایی مجزا ساخته شده‌اند که قابلیت بیرون کشیدن هر کاست با فشار یک دکمه در جلو (push‑button) را دارا می‌باشند. این ویژگی سطح جدیدی از انعطاف‌پذیری را به مدیران شبکه هدیه می‌دهد. اگر یک کیستون دچار خرابی شود، دیگر نیازی به خارج کردن کل پچ پنل از رک نیست و با خارج کردن کاست مربوطه می‌توانید مشکل را با کمترین زمان قطعی برطرف سازید. پچ پنل‌های مسی LCS³ لگراند با استانداردهای بین‌المللی ISO/IEC 11801 و EIA/TIA 568-C کاملاً تطابق دارند و همراه با گارانتی ۲۵ ساله عملکرد ارائه می‌شوند. این محصولات در ظرفیت‌های ۲۴ پورت و ۴۸ پورت (حالت High Density) و با قابلیت پشتیبانی از کیستون‌های Cat5e، Cat6، Cat6A و Cat8 عرضه می‌گردند و در دو نوع بدون کیستون (برای استفاده از کیستون دلخواه) و مجهز به کیستون (Fully Loaded) قابل خریداری هستند.

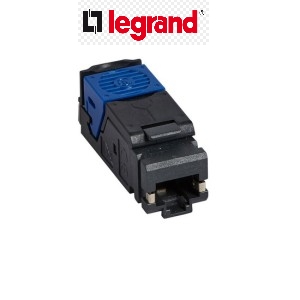

۲. کیستون‌های سری LCS³ لگراند (RJ45 Keystone Jacks) – اتصال‌دهنده‌هایی با فناوری Toolless

قبل از هر اتصال موفقی، یک نقطه اتصال مطمئن لازم است. کیستون‌های سری LCS³ لگراند با فناوری Quick‑Connect Toolless (بدون نیاز به ابزار) طراحی شده‌اند و تحولی عظیم در سرعت و دقت نصب شبکه ایجاد کرده‌اند. در کیستون‌های قدیمی، برای اتصال زوج‌های کابل به کیستون، ناگزیر از ابزار پانچ تول بودید که علاوه بر زمان‌بری بالا، خطاهایی مانند فشار زیاد یا کم، بریده شدن سیم‌ها و یا اتصال ناقص را به همراه داشت. اما کیستون‌های LCS³ به کمک یک کلیپ فنری نوآورانه، بدون نیاز به هیچ ابزاری سیم‌ها را در جای خود قفل می‌کنند. شما با قرار دادن زوج‌های سیم در جایگاه‌های رنگی مشخص بر روی کیستون و سپس فشار دادن کلیپ، خواهید شنید که اتصال با صدای «کلیک» محکم شده و شیلد نیز به طور خودکار و بدون نیاز به سیم ارت اضافی، به بدنه پچ پنل متصل می‌گردد. این کیستون‌ها با هادی‌های مسی جامد و افشان (Solid & Stranded) کاملاً سازگار هستند و برای استفاده هم در پچ پنل‌ها و هم در فیس‌پلیت‌های دیواری کاربرد دارند. سری LCS³ شامل کیستون‌های Cat6 UTP برای شبکه‌های اداری معمولی با سرعت ۱ گیگابیت بر ثانیه، کیستون‌های Cat6 STP (شیلددار) برای شبکه‌های صنعتی و پرنویز، کیستون‌های پیشرفته‌تر Cat6A STP با پهنای باند ۵۰۰ مگاهرتز و قابلیت انتقال ۱۰ گیگابیت در ۱۰۰ متر، و کیستون‌های Cat8 STP با پهنای باند ۲۰۰۰ مگاهرتز برای دیتاسنترهایی که حتی بالاترین نسل شبکه‌های ۲۵ تا ۴۰ گیگابیت بر ثانیه را هدف گرفته‌اند. تمام کیستون‌های این سری مجهز به شاتر محافظ گرد و غبار (Shutter) هستند و با الگوی رنگی T568A/B کاملاً مشخص بر روی بدنه، حتی برای نصابان تازه‌کار نیز خطا‌های اتصال را به حداقل می‌رسانند. با توجه به اینکه کیستون‌ها با استاندارد PoE+ و PoE++ سازگاری کامل دارند، می‌توانید با خیالی آسوده از آن‌ها برای تغذیه دوربین‌های مدار بسته (CCTV) و اکسس پوینت‌های بی‌سیم پرتوان نیز استفاده کنید.

۳. پچ کوردهای سری LCS³ لگراند (Patch Cords) – اتصالات نهایی حیاتی در داخل رک

تصور کنید شبکه‌ای با استانداردترین کابل‌کشی افقی و مدرن‌ترین پچ پنل‌ها را پیاده‌سازی کرده‌اید، اما در آخرین گام یعنی اتصال پچ پنل به سوئیچ، از پچ کورد بی‌کیفیت با هادی CCA استفاده می‌کنید. نتیجه این خواهد بود که تمام زحمات شما در یک نقطه ضعیف و شکننده خنثی می‌شود. پچ کوردها (که هادی افشان دارند و برای خمش‌های مکرر در هر روز طراحی شده‌اند) اگر استاندارد نباشند، افت سیگنال غیرقابل جبرانی در مسیر ایجاد می‌کنند. پچ کوردهای سری LCS³ لگراند از هادی تمام مسی افشان با خلوص بالا ساخته می‌شوند و به جای هادی ارزان و بی‌کیفیت CCA (آلومینیوم روکش مس)، رسانایی عالی و مقاومت در برابر خمش‌های هزاران برابری و دوام مکانیکی بالا را تضمین می‌کنند. این پچ کوردها با دو نوع کانکتور RJ45 شیلددار (STP) و بدون شیلد (UTP) و در طول‌های مختلف از ۵۰ سانتی‌متر تا ۱۰ متر و تنوع رنگی وسیع (آبی، مشکی، زرد، قرمز، سبز، طوسی و سفید) عرضه می‌شوند. تنوع رنگی به مدیر شبکه این امکان را می‌دهد که سرویس‌های گوناگون را از طریق رنگ کابل‌ها دسته‌بندی کرده و زمان عیب‌یابی در مواقع بحرانی را تا ۵۰ درصد کاهش دهد. پچ کوردهای Cat6A لگراند قابلیت انتقال ۱۰ گیگابیت بر ثانیه در تمام طول استاندارد را دارند و پچ كوردهای Cat8 قادرند سرعت‌های ۲۵ تا ۴۰ گیگابیت بر ثانیه را در مسیرهای کوتاه مسی بدون نیاز به فیبر نوری پیاده‌سازی کنند. این پچ كوردها از فناوری PoE++ (IEEE 802.3bt) با توان حداکثر ۹۰ وات بر پورت پشتیبانی کرده و با دوام‌ترین و مطمئن‌ترین پچ كوردهای موجود در بازار هستند.

۴. کابل‌های شبکه مسی سری LCS³ لگراند – شاهرگ‌های ارتباطی قدرتمند (Cat6, Cat6A و Cat8)

بدون یک کابل استاندارد و با کیفیت، تمام تجهیزات بالا دستی و پایین دستی شما بی‌فایده خواهند بود. لگراند در سری LCS³، کابل‌های مسی شبکه را متنوع‌ترین و کامل‌ترین مجموعه را فراهم آورده است. کابل‌های این سری در استانداردهای Cat6 (پهنای باند ۲۵۰ مگاهرتز، سرعت ۱ گیگابیت در ۱۰۰ متر)، Cat6A (پهنای باند ۵۰۰ مگاهرتز، سرعت ۱۰ گیگابیت در ۱۰۰ متر) و Cat8 (پهنای باند ۲۰۰۰ مگاهرتز، سرعت ۴۰ گیگابیت در ۳۰ متر) عرضه می‌شوند. هر کدام از این کابل‌ها در ساختارهای حفاظتی متنوع (UTP، FTP، SFTP، S/FTP) و انواع روکش بیرونی تولید می‌شوند. شما می‌توانید کابل شبکه با روکش PVC برای محیط‌های اداری عمومی و عادی، کابل با روکش LSZH (Low Smoke Zero Halogen) که کم دود است و گاز سمی هالوژنه تولید نمی‌کند برای دیتاسنترها، بیمارستان‌ها و مدارس، و کابل با روکش PE برای فضای باز و زیر نور مستقیم خورشید تهیه کنید. کابل‌های Cat8 موجود در این سری، پیشرفته‌ترین کابل‌های مسی جهان هستند که با شیلد کامل (S/FTP) و هادی ۲۲ یا ۲۳ AWG، حتی در محیط‌های فوق‌آلوده به نویز نیز امنیت و سرعت را به بالاترین حد می‌رسانند. کابل‌های LCS³ لگراند از پشتیبانی کامل PoE++ با جریان ۲.۴ آمپر برخوردارند و با گواهی تست فلوک و استانداردهای ISO 11801 و TIA 568 عرضه می‌شوند.

۵. کابل‌های فیبر نوری و تجهیزات MTP/MPO سری LCS³ – آینده دیتاسنترهای ۴۰۰ گیگابیتی

دنیای فیبر نوری به سرعت در حال پیشی گرفتن از استانداردهای مسی است. سری LCS³ لگراند با ارائه مجموعه کاملی از کابل‌های فیبر نوری، پچ پنل‌های فیبر و کاست‌های با چگالی بالا، برای مراکز داده‌ای که در حال برنامه‌ریزی برای لینک‌های ۱۰۰ تا ۴۰۰ گیگابیت بر ثانیه هستند، جوابگوی تمام نیازهاست. محصولات فیبر نوری سری LCS³ شامل کابل‌های فیبر نوری تک‌حالته (Single‑Mode OS2) و چندحالته (Multi‑Mode OM3/OM4/OM5) با تعداد فیبرهای ۶، ۱۲، ۲۴ و ۴۸ هستند. برای مدیریت فیبر نوری، پچ پنل‌های فیبر نوری سری LCS³ در ارتفاع‌های ۱U، ۲U، و ۴U طراحی شده‌اند که ظرفیت پذیرش حداکثر ۱۹۲ پورت LC Duplex در ۴U را دارند. پیچیده‌ترین بخش محصولات فیبر نوری LCS³، کاست‌های پیش‌فرجام (Pre‑terminated Cassettes) هستند که به صورت از پیش ترمینیشن شده با کانکتورهای MTP/MPO و LC عرضه می‌شوند. یک کاست ۱۲ فیبر می‌تواند یک کابل MTP 12‑core را مستقیماً به ۶ کانکتور LC Duplex تبدیل کند که برای اتصال تجهیزات اترنت ۴۰G/۱۰۰G ایده‌آل است. سیستم Mix & Match Fiber Copper امکان ترکیب هر دو نوع مسی و فیبر نوری را در یک پچ پنل واحد فراهم می‌آورد و بدون شک، این ویژگی یکی از منحصربفردترین قابلیت‌های مدیریتی سری LCS³ لگراند در ایران است.

 6. رک های سری LCS³ لگراند – بستر نهایی برای تجهیزات پسیو و اکتیو

اعضای ستون فقرات هر اتاق سرور و دیتاسنتر بر روی یک رک یا کابینت استاندارد سوار می‌شوند و کیفیت و استحکام کابینت‌ها تأثیر مستقیم بر ایمنی تجهیزات و سهولت کار نصاب دارد. کابینت‌های سری LCS³ لگراند بر اساس سختگیرانه‌ترین استانداردهای جهانی از جمله استاندارد ANSI/EIA RS-310-C، IEC 297-2 و DIN 41494 ساخته شده و یکپارچگی کامل با تمام محصولات پسیو و اکتیو لگراند و سایر برندهای معتبر دارند. این کابینت‌ها در ارتفاع‌های مختلف از ۶U تا ۲۱U برای نصب دیواری (Wall Mount) و از ۲۱U تا ۴۵U برای نصب ایستاده (Floor Standing) عرضه می‌شوند. جنس بدنه اصلی ورق فولادی با ضخامت ۱.۵ میلی‌متر بعد از فرآیند جوشکاری و رنگ‌آمیزی دانه‌ای (Raster) است که در برابر زنگ‌زدگی، خش‌برداشتن و ضربه‌های محیط صنعتی مقاومت فوق‌العاده‌ای از خود نشان می‌دهد. درهای جلو دارای شیشه سکوریت شده با قابلیت قفل‌شدگی دوطرفه و پنل‌های جانبی قابل بازشدن برای دسترسی آسان و نگهداری می‌باشند. مهم‌تر از همه، کابینت‌های LCS³ مجهز به سیستم سردسازی و سینی‌های مدیریت کابل با دسترسی آسان از جلو و عقب می‌باشند که باعث خنک‌شدگی مؤثر تجهیزات و سازماندهی صدها کابل با حفظ شعاع خمش استاندارد می‌شود. این کابینت‌ها قاب تحمل بار تا ۶۷۵ کیلوگرم وزن تجهیزات را دارند و پایه‌های تراز قابل تنظیم از داخل نیز از ویژگی‌های منحصربفرد آنهاست.

چرا سیستم LCS³ لگراند یک انتخاب درست

از بررسی دقیق دسته‌بندی‌های سری LCS³ محصولات لگراند فرانسه ، به خوبی مشخص می‌شود که این سیستم تنها یک پچ پنل یا کابل ساده نیست، بلکه یک اکوسیستم یکپارچه، ماژولار و آینده‌نگرانه برای کابل‌کشی ساختیافته است که تمام اجزاء از کابل تا پچ پنل و از کیستون تا رک و مدیریت کابل به طور کامل با یکدیگر هماهنگ و سازگار عمل می‌کنند. مهم‌ترین برگ برنده سری LCS³، طراحی ماژولار بر پایه کاست‌های ۶ تایی (یا ۱۲ تایی فیبر) و تکنولوژی نصب Soluclip بدون پیچ است که زمان اجرای پروژه را به شدت کاهش می‌دهد، تعمیر و نگهداری آینده را آسان می‌کند، و برای ارتقاء شبکه در سال‌های بعد، تنها با تعویض کاست‌های پورت، بدون تعویض کل پچ پنل، امکان‌پذیر می‌گردد. دومین عامل کلیدی، پشتیبانی از بالاترین استانداردهای جهانی Cat8 (۲۰۰۰ مگاهرتز، ۴۰ گیگابیت بر ثانیه) و فیبر نوری نسل جدید OM5 است که مسیر را برای پذیرش فناوری‌های اترنت ۲۵، ۴۰، ۱۰۰ و حتی ۴۰۰ گیگابیتی در یک دهه آتی باز می‌کند و سرمایه سازمان را در بلندمدت به بهترین شکل حفظ خواهد کرد. سومین عامل، گارانتی ۲۵ ساله عملکرد لگراند برای این سری است که تنها در صورت استفاده از کل قطعات LCS³ شامل کابل، کیستون، پچ پنل و پچ کورد به صورت یکپارچه، فعال می‌شود. چهارمین عامل، تأییدیه‌های معتبر ISO/IEC 11801، TIA/EIA 568، تست‌های فلوک (Fluke) و گواهی‌های PoE++ است که تمامی نگرانی‌های فنی در مورد پایداری و کیفیت را رفع می‌کند. مفهوم LCS³ به زبان ساده یعنی یک شبکه تمام لگراند با شعار “نصب کن، فراموش کن!” و بنابراین، این سری محبوب‌ترین انتخاب در پروژه‌های حساس دولتی، بانکی، بیمارستانی و دیتاسنتری در ایران محسوب می‌شود.

جهت دریافت مشاوره تخصصی و خرید راحت و مطمئن سری LCS³، همین امروز با کارشناسان بخش شبکه شرکت آلما شبکه تماس حاصل فرمایید.
