ترانکینگ های لگراند

ترانکینگ لگراند  Legrand Trunking

در دنیای امروز که سرعت انتقال داده و زیبایی محیط کار و زندگی اهمیت ویژه‌ای یافته، نظم در کابل کشی و رعایت استانداردهای ایمنی و فنی از ضروری‌ترین مؤلفه‌های هر پروژه ساختمانی به شمار می‌آید. در این میان، ترانکینگ لگراند به‌عنوان یکی از بهترین راهکارهای مدیریت کابل، جایگاه ویژه‌ای در میان متخصصان برق، شبکه و طراحان داخلی دارد. تلاش داریم، تا با زبانی ساده و در عین حال تخصصی، شما را با مفاهیم، ساختار، کاربردها و نکات کلیدی ترانک لگراند آشنا نماییم.

ترانکینگ چیست و چه تفاوتی با داکت دارد؟

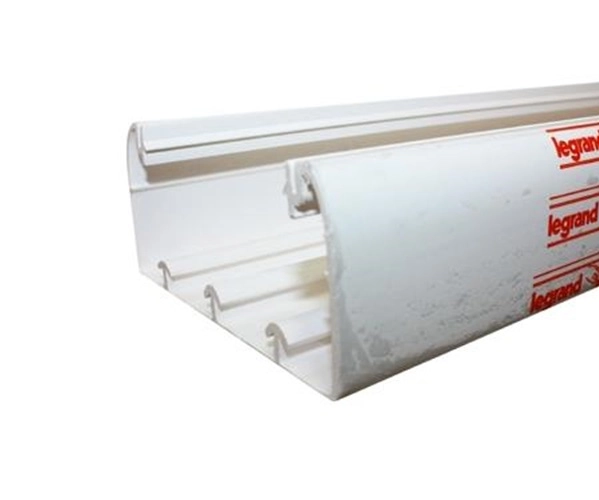

ترانکینگ در اصل محفظه‌ای از جنس PVC سخت یا مواد پلیمری مقاوم است که برای عبور و سازماندهی انواع کابل برق، شبکه، تلفن و سایر سیم‌ها مورد استفاده قرار می‌گیرد. تفاوت اصلی ترانکینگ با داکت در ساختار و کارایی آن است. داکت‌ها معمولاً فقط برای عبور کابل استفاده می‌شوند و درب ساده‌ای دارند، اما ترانکینگ‌ها امکانات بسیار بیشتری مانند قابلیت نصب پریز، سوکت، ماژول‌های شبکه و تلفن، جداکننده داخلی، درب قفل‌دار و طراحی مدولار دارند. به‌بیان دیگر، ترانکینگ‌ها سیستم‌های مدیریت کابل پیشرفته تری هستند که هم از لحاظ زیبایی‌شناسی و هم کارایی فنی نسبت به داکت‌ها برتری دارند.

چرا لگراند؟

شرکت فرانسوی لگراند یکی از پیشگامان جهانی در صنعت تجهیزات الکتریکی و شبکه است. محصولات این برند به کیفیت بالا، تنوع، طراحی مهندسی و هماهنگی کامل با استانداردهای بین‌المللی مشهورند. ترانکینگ‌های لگراند نه‌تنها ظاهری مدرن و حرفه‌ای دارند، بلکه با برخورداری از امکانات پیشرفته، نصب آسان و دوام بالا، انتخابی مطمئن برای پروژه‌های اداری، آموزشی، بیمارستانی و مسکونی به شمار می‌روند.

مزایای ترانکینگ لگراند نسبت به سایر محصولات

یکی از دلایلی که باعث محبوبیت گسترده ترانکینگ‌های لگراند شده، مجموعه‌ای از مزایای فنی و ظاهری آن‌ها است که به شرح زیر می‌توان به آن‌ها اشاره کرد:

طراحی ماژولار و انعطاف‌پذیر: امکان نصب انواع مکانیزم‌های برق و شبکه در هر نقطه از مسیر ترانکینگ.

استفاده از جداکننده داخلی: برای جداسازی کابل‌های برق از کابل‌های شبکه و جلوگیری از تداخل الکترومغناطیسی.

قابلیت نصب پریز و کیستون شبکه مستقیم روی بدنه: بدون نیاز به جعبه توکار یا نصب پیچیده.

جنس مقاوم در برابر ضربه، UV و آتش: برای استفاده ایمن در محیط‌های پرخطر.

ظاهر زیبا و حرفه‌ای: قابل تطبیق با دکوراسیون داخلی فضاهای اداری و رسمی.

قابلیت باز و بسته شدن آسان درب‌ها: برای دسترسی سریع به کابل‌ها و تعمیرات احتمالی.

هماهنگی کامل با دیگر محصولات لگراند: مانند کلید و پریز، پچ پنل، فیس پلیت و سوکت‌ها.

انواع ترانکینگ لگراند

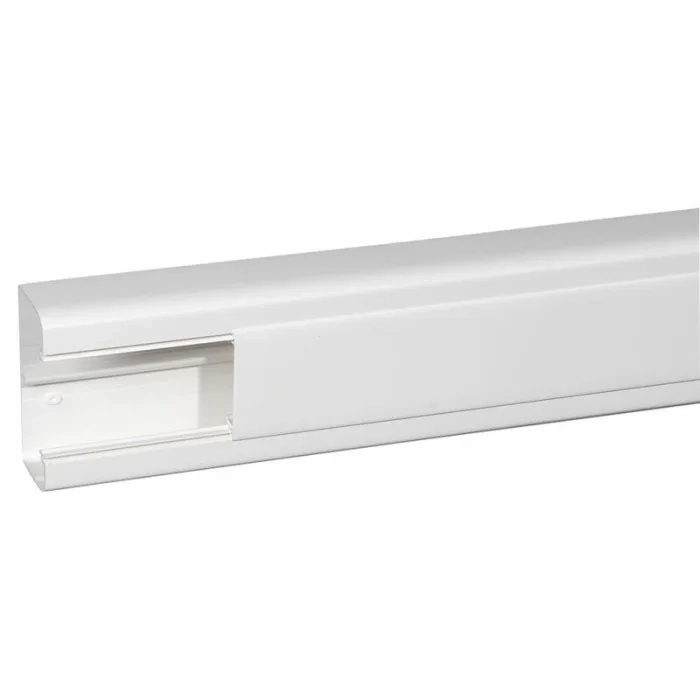

ترانکینگ‌های لگراند در انواع و سایزهای مختلفی تولید می‌شوند که هرکدام متناسب با حجم کابل، نوع پروژه و مکان نصب کاربرد خاصی دارند. در میان این انواع، ترانکینگ‌های PVC سفید لگراند برای استفاده در پروژه‌های شبکه با حجم کابل‌کشی بالا بسیار مناسب هستند. این ترانکینگ‌ها با ساختار قوی‌تر، عمق بیشتر و قابلیت نصب پریزهای شبکه با چگالی بالا طراحی شده‌اند.

همچنین لگراند برای پروژه‌هایی با حجم متوسط، ترانکینگ‌های سری کلاسیک و آداپتبل Adaptab;e  را عرضه می‌کند که طراحی ساده‌تری داشته اما همچنان امکانات نصب ماژول و درب قفل‌دار را ارائه می‌دهند. سایزهای رایج در این ترانکینگ‌ها معمولاً از عرض 50 تا 195 میلی‌متر متغیر است و هر سایز، قابلیت عبور تعداد مشخصی از کابل‌ها را دارد.

اجزای تشکیل‌دهنده ترانکینگ لگراند

برای درک بهتر کارکرد ترانکینگ‌ها، لازم است با اجزای تشکیل‌دهنده آن‌ها آشنا شوید:

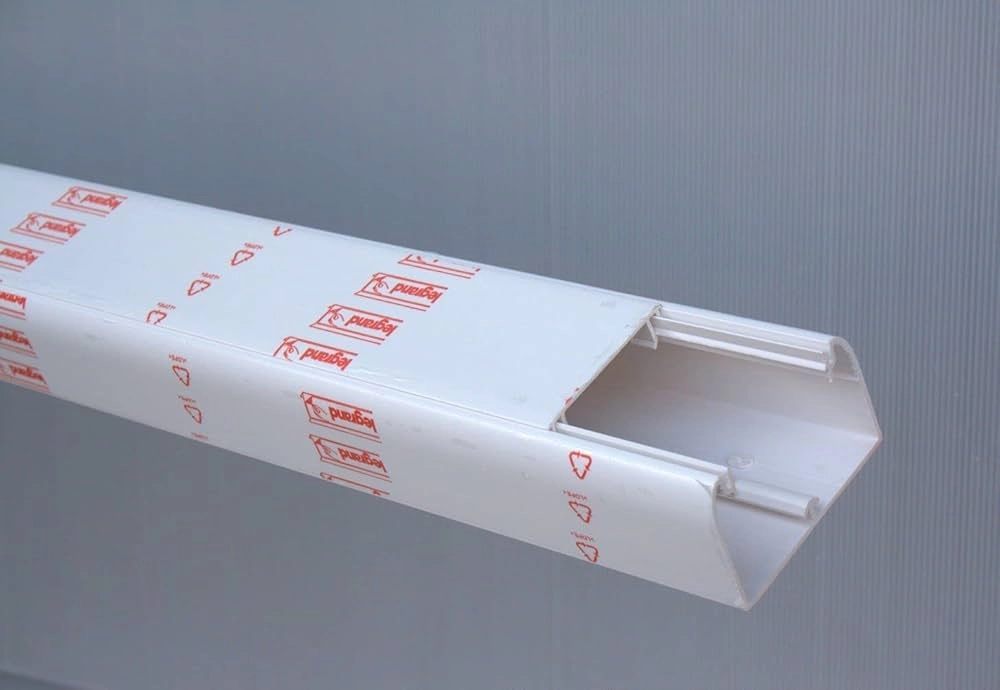

۱. بدنه اصلی ترانکینگ

این بخش، محفظه‌ای است که کابل‌ها درون آن عبور داده می‌شوند. بدنه معمولاً دارای چند شیار یا فضای مشخص برای نصب جداکننده و پشتیبانی از درب است.

۲. درب ترانکینگ

درب به‌صورت فشاری یا قفل‌دار روی بدنه نصب می‌شود و از کابل‌ها در برابر آسیب فیزیکی، گرد و غبار و تماس خارجی محافظت می‌کند. طراحی درب‌ها در ترانکینگ‌های لگراند به‌گونه‌ای است که به‌راحتی و بدون ابزار خاص قابل باز شدن هستند.

۳. پارتیشن یا جداکننده داخلی

جداکننده‌ها به‌منظور تفکیک کابل‌های برق از کابل‌های دیتا به‌کار می‌روند. این کار علاوه بر افزایش نظم کابل‌ها، از تداخل امواج الکترومغناطیسی بین آن‌ها جلوگیری می‌کند.

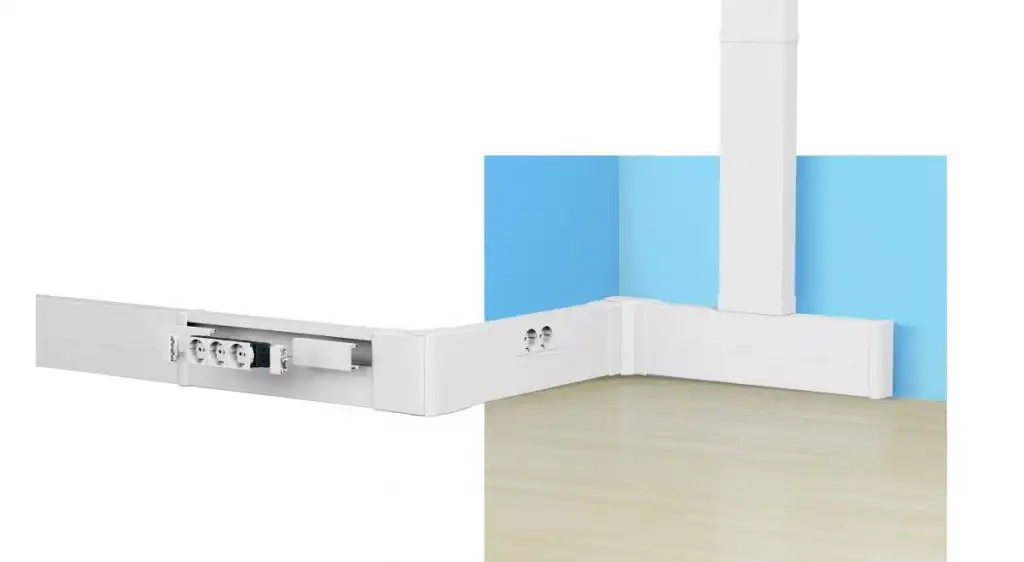

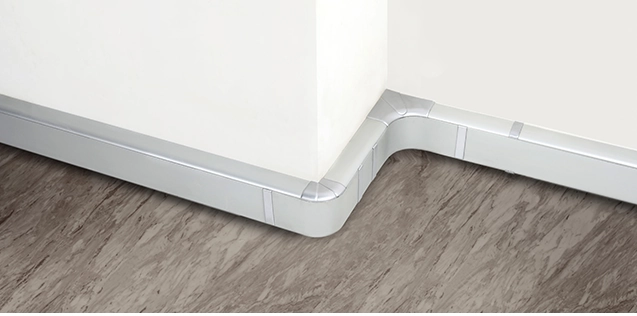

۴. زوایای ترانکینگ

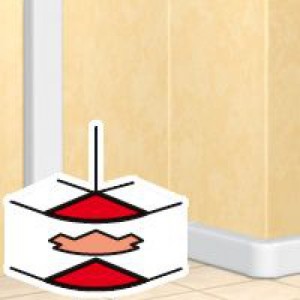

شامل زاویه داخلی، زانویی خارجی، سه‌راهی، قطعه اتصال درب و بدنه، تبدیل ارتفاع و ... هستند که برای انشعاب، تغییر جهت و اتصال منظم بخش‌های مختلف ترانکینگ به‌کار می‌روند.

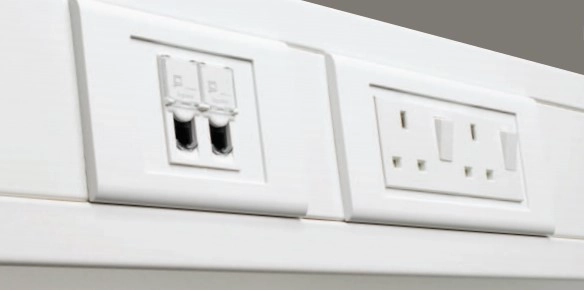

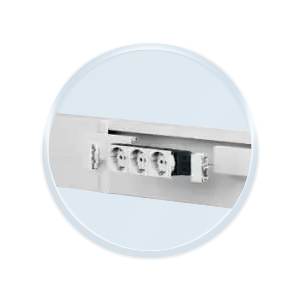

۵. فریم ماژول (کادر و پایه ترانکینگ)

این قطعه به بدنه ترانکینگ متصل شده و امکان نصب کلید، پریز برق لگراند یا پریز شبکه را فراهم می‌کند. طراحی فریم‌ها در ترانکینگ لگراند با ماژول‌های استاندارد سازگار است.

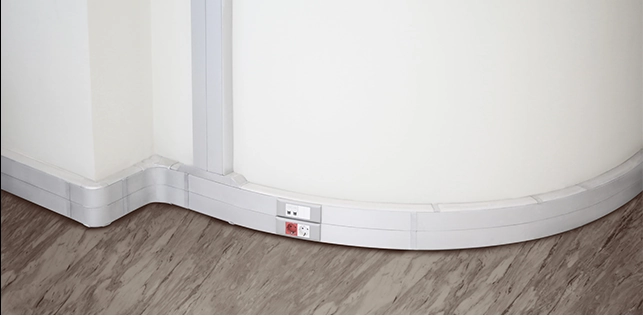

ترانکینگ لگراند در چه مکان‌هایی استفاده می‌شود؟

یکی از ویژگی‌های منحصر به‌فرد ترانکینگ‌های لگراند، انعطاف بالا در استفاده در محیط‌های مختلف است. در زیر به برخی از کاربردهای رایج آن اشاره می‌شود:

ادارات و شرکت‌ها: مدیریت منظم کابل‌های برق، شبکه و تلفن در کنار زیبایی محیط کار.

مدارس و دانشگاه‌ها: امکان نصب پریز و پورت شبکه در مسیر دیوار کلاس‌ها و سالن‌ها.

بیمارستان‌ها: ایمنی بالا در کابل‌کشی، جلوگیری از بروز حادثه و نصب آسان مکانیزم‌های الکتریکی.

ساختمان‌های هوشمند: نصب یکپارچه کلیدها، ماژول‌های هوشمند و تجهیزات شبکه روی یک مسیر مشخص.

واحدهای مسکونی مدرن: مدیریت کابل‌کشی با کمترین تخریب دیوار و بیشترین تطبیق با دکوراسیون.

مراحل نصب ترانکینگ لگراند

نصب صحیح ترانکینگ، علاوه بر افزایش عمر مفید سیستم، ایمنی کابل‌کشی و زیبایی فضا را تضمین می‌کند. مراحل کلی نصب به شرح زیر است:

۱. اندازه‌گیری دقیق مسیر مورد نظر: پیش از هر چیز باید مسیر نصب ترانکینگ روی دیوار مشخص و با تراز اندازه‌گیری شود.

۲. برش ترانکینگ: با توجه به ابعاد مسیر، بدنه ترانکینگ با ابزار مناسب مانند اره دستی برش داده می‌شود.

۳. نصب بدنه روی دیوار: بدنه با پیچ و رول‌پلاک یا چسب مخصوص به دیوار متصل می‌شود. در این مرحله باید از تراز بودن مسیر اطمینان حاصل شود.

۴. قرار دادن کابل‌ها: پس از نصب بدنه، کابل‌ها با نظم داخل ترانکینگ قرار می‌گیرند. در صورت نیاز، جداکننده برای تفکیک کابل‌های مختلف نصب می‌شود.

۵. نصب کادر و پایه ها و پریز ها: در نقاط مورد نظر، فریم و ماژول‌های برق یا شبکه نصب می‌شوند.

۶. بستن درب ترانکینگ: پس از اطمینان از نصب صحیح کابل‌ها، درب روی بدنه نصب می‌شود.

نکات مهم فنی در انتخاب ترانکینگ لگراند

تطابق سایز ترانکینگ با حجم کابل: اگر تعداد زیادی کابل دارید، باید از ترانکینگ با عرض و عمق بیشتر استفاده کنید.

توجه به تداخل الکترومغناطیسی: در پروژه‌های شبکه، استفاده از جداکننده برای تفکیک کابل‌های برق و دیتا ضروری است.

کیفیت نصب: حتی با خرید بهترین برند، اگر نصب به‌درستی انجام نشود، بازدهی نهایی کاهش می‌یابد.

بررسی نیازهای آینده: ترانکینگی انتخاب کنید که در صورت افزودن تجهیزات جدید، قابلیت ارتقا داشته باشد. (حتی المکان مقداری از فضای ترانکینگ را خالی بگذارید.)

راهنمای خرید ترانکینگ لگراند

پیش از خرید ترانکینگ لگراند باید چند سؤال مهم از خود بپرسید:

پروژه شما چند متر ترانکینگ نیاز دارد؟

چه نوع کابل‌هایی قرار است در آن عبور داده شوند؟

نیاز به نصب چند ماژول برق و شبکه دارید؟

آیا نیاز به لوازم جانبی مانند زانویی، سه‌راهی و فریم ماژول دارید؟

آیا نصب را خودتان انجام می‌دهید یا به یک متخصص نیاز دارید؟

پاسخ به سوالات فوق شما را در انتخاب ترانکینگ ایده آل، کمک می نماید. کارشناسان شرکت آلما شبکه آماده پاسخگویی به سوالات شما، مشتریان گرامی می باشد.

بررسی استانداردهای بین‌المللی رعایت‌شده در ترانکینگ لگراند

ترانکینگ‌های لگراند از جمله معدود محصولاتی در بازار تجهیزات برقی و شبکه هستند که به‌صورت کامل با استانداردهای بین‌المللی مربوط به ایمنی، سازگاری الکترومغناطیسی، مقاومت مکانیکی و زیست‌محیطی مطابقت دارند. رعایت این استانداردها در تمام مراحل طراحی، مواد اولیه، فرایند تولید و حتی بسته‌بندی نهایی لحاظ می‌شود. در ادامه به مهم‌ترین این استانداردها اشاره خواهیم کرد:

۱. استاندارد بین‌المللی IEC 61084

این استاندارد یکی از مهم‌ترین مراجع در زمینه سیستم‌های کانال‌کشی برای نصب سیم‌ها و کابل‌های برق و دیتا است. ترانکینگ‌های لگراند مطابق با الزامات IEC 61084 طراحی شده‌اند که الزامات زیر را در بر می‌گیرد:

مقاومت مکانیکی در برابر ضربه

مقاومت در برابر حرارت و شعله

عدم تغییر شکل در برابر دمای محیط

پشتیبانی از سیستم‌های جداکننده داخلی

ایمنی در برابر شوک الکتریکی

قابلیت نصب ماژول و پریز در محل عبور کابل

مطابق با این استاندارد، هر سیستم ترانکینگ باید در برابر حداقل ضربه مشخص‌شده (معمولاً 2 ژول) مقاوم باشد و در دمای محیط بالا دچار خم‌شدگی یا تاب برندارد. همچنین باید تست‌های اشتعال‌پذیری (Flame Retardant) را با موفقیت پشت سر بگذارد.

۲. استاندارد ISO/IEC 14763-2 برای زیرساخت شبکه

این استاندارد که مربوط به طراحی و پیاده‌سازی سیستم‌های کابل‌کشی ساخت‌یافته است، به موضوع مدیریت و حفاظت از کابل‌های دیتا در مراکز داده، دفاتر اداری و ساختمان‌های هوشمند می‌پردازد.

ترانکینگ‌های لگراند با رعایت این استاندارد، شرایط زیر را فراهم می‌کنند:

تفکیک فیزیکی کابل‌های برق و دیتا با استفاده از پارتیشن داخلی

امکان نصب پریز شبکه با حداقل نویز و افت سیگنال

دسترسی آسان برای تعمیر و نگهداری بدون آسیب به کابل‌ها

رعایت شعاع خمش استاندارد برای کابل‌ها

وجود پارتیشن داخلی در ترانکینگ‌های لگراند نقش کلیدی در جلوگیری از تداخل الکترومغناطیسی (EMI) بین کابل برق و کابل شبکه دارد، که این موضوع یکی از الزامات استاندارد ISO/IEC 14763-2 محسوب می‌شود.

۳. استاندارد EN 50085

این استاندارد اروپایی مختص به سیستم‌های کانال‌کشی برای نصب تجهیزات الکتریکی است و شامل دو بخش مهم می‌شود:

EN 50085-1: الزامات عمومی برای سیستم‌های کانال‌کشی.

EN 50085-2-1: الزامات خاص برای سیستم‌هایی که به‌صورت افقی یا عمودی روی دیوار یا کف نصب می‌شوند.

مطابق با این استاندارد، ترانکینگ باید دارای ویژگی‌های زیر باشد:

نصب آسان و مطمئن روی دیوار یا کف

پایداری در برابر عوامل محیطی مانند رطوبت و گرد و غبار

عدم آسیب به کابل هنگام نصب

مقاومت در برابر فشارهای فیزیکی خارجی

ترانکینگ‌های لگراند در تست‌های این استاندارد نمره قبولی را کسب کرده‌اند و به همین دلیل برای پروژه‌هایی که نیاز به تاییدیه‌های اروپایی دارند، کاملاً قابل اعتماد هستند.

۴. استاندارد RoHS محدودیت مواد خطرناک

در تولید ترانکینگ‌های لگراند، الزامات استاندارد RoHS نیز به‌طور کامل رعایت می‌شود. این استاندارد که در اتحادیه اروپا اجرا می‌شود، استفاده از مواد خطرناک مانند سرب، جیوه، کادمیوم، کروم شش‌ظرفیتی و پلی‌برومینات‌ها را در تولید تجهیزات الکترونیکی محدود می‌کند.

رعایت RoHS به این معناست که ترانکینگ‌های لگراند:

فاقد مواد سمی و آلاینده زیست‌محیطی هستند

برای سلامتی کاربران بی‌خطرند

در پروژه‌های سبز و پایدار قابل استفاده هستند

این موضوع در بیمارستان‌ها، مدارس و ساختمان‌های سبز از اهمیت بالایی برخوردار است.

۵. استاندارد UL (Underwriters Laboratories)

بسیاری از ترانکینگ‌های لگراند دارای گواهی UL نیز هستند، که به‌عنوان یکی از معتبرترین استانداردهای ایمنی در آمریکا شناخته می‌شود. این گواهی بر اساس آزمایش‌های دقیق روی مقاومت در برابر آتش، شوک الکتریکی، تحمل بار و ایمنی نصب صادر می‌شود.

برخی پروژه‌ها در کشورهای آمریکای شمالی یا شرکت‌های چندملیتی، الزام به استفاده از تجهیزات دارای UL دارند، که در این صورت ترانکینگ‌های لگراند انتخابی مطمئن خواهند بود.

۶. استاندارد CE (Conformité Européenne)

برچسب CE نشان‌دهنده آن است که ترانکینگ‌های لگراند با الزامات ایمنی، سلامت و حفاظت از محیط زیست تعیین‌شده توسط اتحادیه اروپا مطابقت دارند. در پروژه‌های ساختمانی اروپا یا کشورهایی که به استاندارد CE اهمیت می‌دهند، استفاده از تجهیزات دارای این نشان اجباری است.

ترانکینگ اورجینال لگراند و کیفیت

آنچه ترانکینگ لگراند را از سایر برندها و ترانک ها متمایز می‌سازد، صرفاً کیفیت ظاهری یا طراحی مهندسی نیست، بلکه پایبندی کامل به استانداردهای معتبر بین‌المللی است. از رعایت الزامات IEC و ISO گرفته تا انطباق با RoHS و CE، همه و همه نشان از آن دارد که این برند، در تمام جوانب ایمنی، عملکرد، پایداری و سلامت، محصولاتی مطابق با بالاترین معیارهای جهانی عرضه می‌کند. لطفا در صورت نیاز با شرکت آلما شبکه، نماینده رسمی محصولات لگراند فرانسه در تماس باشید.
