کابل شبکه Cat7eSFTP هلوکیبل - کد 80810
کابل شبکه Cat7e S/FTP هلوکیبل آلمان – کد ۸۰۸۱۰ (HELUKAT 600)
در دنیای امروز، زیرساخت شبکههای سازمانی، صنعتی و دیتاسنترها نیازمند کابلهایی است که نه تنها سرعت بالایی داشته باشند، بلکه در برابر نویزهای شدید الکترومغناطیسی (EMI)، تداخلات متقاطع و شرایط محیطی سخت نیز کاملاً مقاوم باشند. کابلهای معمولی UTP در کنار کابلهای برق فشار قوی، موتورهای صنعتی، تابلوهای برق و تجهیزات جوشکاری به سادگی سیگنال خود را از دست میدهند و خطاهای CRC، کاهش سرعت و قطعیهای متناوب را به همراه میآورند. کابل شبکه Cat7e S/FTP هلوکیبل آلمان با کد فنی ۸۰۸۱۰ از خانواده HELUKAT® 600، دقیقاً برای همین چالشها طراحی شده است. این کابل با هادی ضخیم ۲۳ AWG از مس خالص، شیلد دوگانه S/FTP (PiMF) و روکش ایمن FRNC (LSZH)، یکی از پیشرفتهترین و مقاومترین کابلهای شبکه در بازار ایران است.
معرفی اجمالی کابل Cat7e S/FTP هلوکیبل ۸۰۸۱۰
کابل HELUKAT® 600 CAT.7e S/FTP هلوکیبل آلمان یک کابل شبکه کلاس F (Class F) با پهنای باند ۶۰۰ مگاهرتز است که از سرعت ۱۰ گیگابیت بر ثانیه (10GBASE-T) در کل فاصله ۱۰۰ متر پشتیبانی کامل میکند. بر اساس کاتالوگ رسمی هلوکیبل، این کابل در سطوح (بین طبقات) و (داخل طبقات) شبکه استفاده میشود و با حاشیه عملکرد عالی و طراحی مکانیکی بهینه، برای نصب در کانالهای کابل باریک و محیطهای صنعتی بسیار مناسب است. آنچه این کابل را از رقبا متمایز میکند، ساختار شیلد دوگانه S/FTP (Shielded/Foiled Twisted Pair) است: هر زوج سیم به طور مجزا با فویل آلومینیومی محافظت شده و کل مجموعه نیز با یک لایه شیلد بافته شده مسی (Braid) پوشانده شده است. این ساختار باعث میشود کابل در برابر نویزهای داخلی (تداخل بین زوجها) و خارجی (نویز موتورها، کابلهای برق و تجهیزات رادیویی) کاملاً مصون باشد. همچنین، روکش FRNC (Flame Retardant Non-Corrosive) این کابل، که کاملاً معادل LSZH (Low Smoke Zero Halogen) است، آن را برای محیطهای حساس به آتش مانند دیتاسنترها، بیمارستانها، مدارس و فرودگاهها کاملاً ایمن ساخته است. در ادامه مشخصات فنی دقیق این محصول را مرور میکنیم.

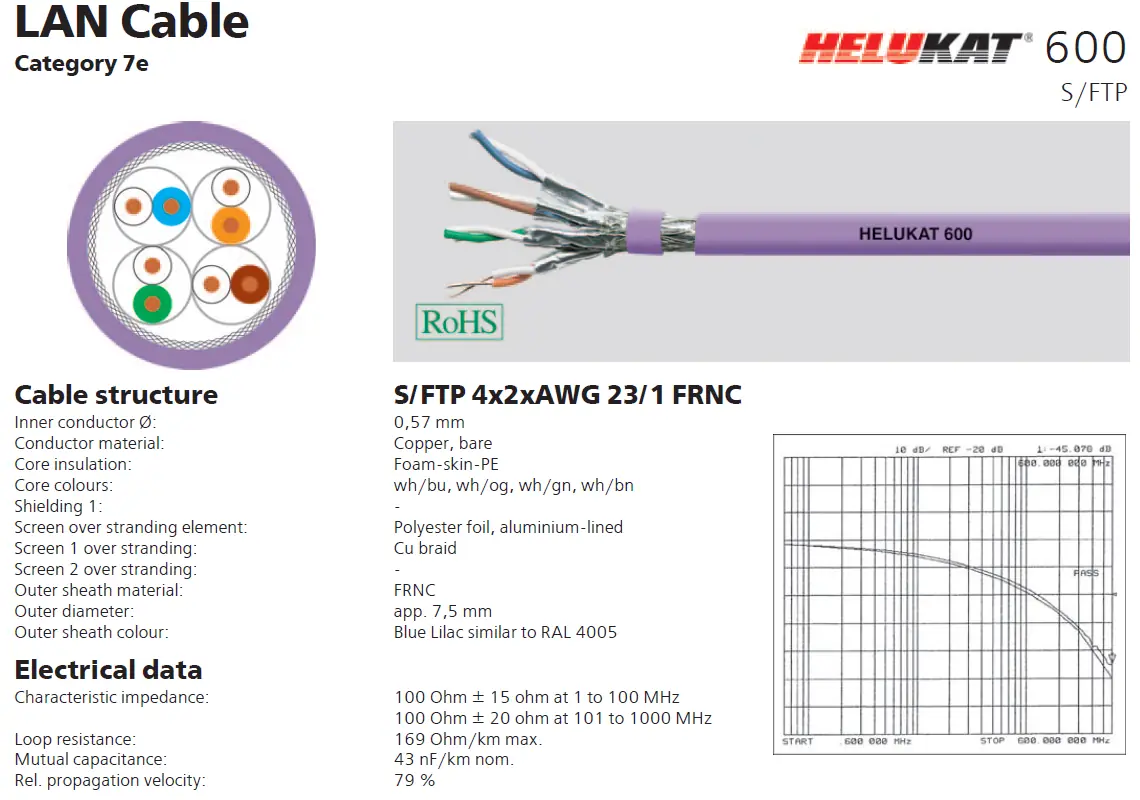

جدول مشخصات فنی کابل شبکه Cat7e S/FTP هلوکیبل (HELUKAT 600) – کد ۸۰۸۱۰
| مشخصه | جزئیات فنی |
|---|---|
| برند (Brand) | هلوکیبل (HELUKABEL) – ساخت آلمان / تغییر نام تجاری به HELU از ۲۰۲۶ |
| سری محصول (Series) | HELUKAT® 600 (نسل پیشرفته Cat7e) |
| کد فنی (P/N) | ۸۰۸۱۰ |
| نوع محصول (Type) | کابل شبکه مسی (LAN Data Cable) |
| دستهبندی (Category) | Cat 7e / Class F (بالاتر از Cat6a) |
| نوع شیلد (Shielding) | S/FTP (Shielded Foiled Twisted Pair) – فویل مجزا روی هر زوج + شیلد بافته شده کلی |
| تعداد زوجها (Pairs) | ۴ زوج (۴×۲) = ۸ رشته |
| ضخامت هادی (AWG) | ۲۳ AWG (ضخیمتر از Cat6a که معمولاً ۲۴ AWG است) |
| قطر هادی (Conductor Ø) | ۰.۵۷ میلیمتر |
| جنس هادی (Material) | مس خالص بدون پوشش (Bare Copper) – بدون CCA |
| نوع هادی (Conductor Type) | رشته جامد (Solid) مناسب برای نصب ثابت |
| روکش هادی (Core Insulation) | Foam‑Skin PE (پلیاتیلن فوم اسکین) – بهبود کیفیت سیگنال و کاهش تضعیف |
| شناسایی رنگ زوجها (Pair Colors) | سفید-آبی/آبی، سفید-نارنجی/نارنجی، سفید-سبز/سبز، سفید-قهوهای/قهوهای |
| ساختار شیلد (Shield Structure) | لایه اول: فویل آلومینیومی (Al‑PET) روی هر زوج (Pair‑screening) لایه دوم: شیلد بافته شده از سیمهای مسی (Braid) روی کل کابل |
| جنس روکش خارجی (Sheath Material) | FRNC (Flame Retardant Non‑Corrosive) – کاملاً معادل LSZH، بدون هالوژن، کمدود، خودخاموششونده |
| قطر خارجی کابل (Outer Diameter) | تقریبی ۷.۵ میلیمتر |
| رنگ روکش (Sheath Colour) | بنفش (Violet) – مشابه RAL 4005 |
| امپدانس مشخصه (Impedance) | ۱۰۰ اهم ± ۱۵ اهم (۱ تا ۱۰۰ مگاهرتز) / ± ۲۰ اهم (۱۰۱ تا ۶۰۰ مگاهرتز) |
| مقاومت حلقه (Loop Resistance) | حداکثر ۱۶۹ اهم در کیلومتر |
| ظرفیت خازنی متقابل (Mutual Capacitance) | ۴۳ نانوفاراد در کیلومتر (اسمینال) |
| سرعت انتشار نسبی (NVP) | ۷۹٪ |
| پهنای باند فرکانسی (Bandwidth) | ۶۰۰ مگاهرتز (Cat7e – حداکثر تا ۱۰۰۰ مگاهرتز در برخی مدلهای ارتقاء یافته) |
| حداکثر سرعت انتقال داده (Data Rate) | ۱۰ گیگابیت بر ثانیه (10GBASE‑T) در کل فاصله ۱۰۰ متر |
| حداکثر فاصله کانال (Max Distance) | ۱۰۰ متر |
| شعاع خمش مجاز (Bending Radius) | ۶۰ میلیمتر (برای نصب ثابت) |
| دمای کاری (Temp. Range) | ۲۰- تا ۶۰+ درجه سانتیگراد |
| وزن تقریبی کابل (Weight) | تقریبی ۶۰ کیلوگرم بر کیلومتر |
| وزن مس (Copper Weight) | ۲۸ کیلوگرم بر کیلومتر – نشاندهنده هادی ضخیم و باکیفیت |
| بار کالریک (Caloric Load) | ۰.۶۰ مگاژول بر متر |
| مقاومت در برابر آتش (Flame Retardant) | مطابق با IEC 60332‑3 (عدم انتشار شعله در کابلهای دستهبندی شده) |
| چگالی دود (Smoke Density) | مطابق با IEC 61034 (دود بسیار کم در هنگام آتشسوزی) |
| بدون هالوژن (Halogen‑Free) | مطابق با IEC 60754‑2 (بدون گازهای سمی هالوژنه) |
| مقاومت در برابر خوردگی (Corrosiveness) | مطابق با EN 50267‑2‑3 |
| استانداردهای مرجع (Standards) | ISO/IEC 11801، EN 50173، EIA/TIA 568‑A، Category 7e |
| کلاس واکنش در برابر آتش (Euroclass) | Cca، Dca (قابل سفارش) |
| طول هر شاخه (Packaging) | ۱۰۰، ۵۰۰ و ۱۰۰۰ متر (قابلیت سفارش طولهای سفارشی نیز وجود دارد) |
| کشور سازنده (Origin) | آلمان |

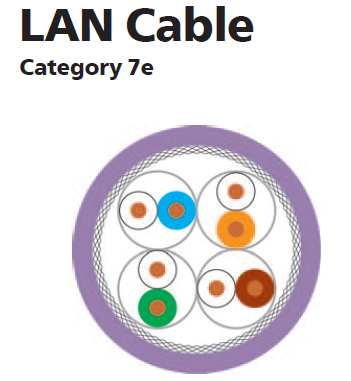

ساختار S/FTP (PiMF)؛ حفاظت دوگانه در برابر نویز داخلی و خارجی
یکی از نقاط قوت اصلی کابل HELUKAT 600 Cat7e هلوکیبل، ساختار شیلد دوگانه S/FTP است. این ساختار که با نام PiMF (Pair in Metal Foil) نیز شناخته میشود، از دو لایه حفاظتی تشکیل شده است:
لایه اول – فویل آلومینیومی مجزا روی هر زوج (Pair Shielding): هر یک از چهار زوج سیم به طور جداگانه با یک لایه فویل آلومینیومی (Al‑PET) پوشانده شده است. این لایه مانع از نویز متقاطع (Crosstalk) میشود، یعنی از تداخل سیگنال یک زوج با زوج مجاور جلوگیری میکند. در شبکههای پرترافیک با پهنای باند بالا، این ویژگی بسیار حیاتی است.
لایه دوم – شیلد بافته شده از سیمهای مسی (Braid Shield): کل مجموعه (شامل چهار زوج فویلدار) توسط یک لایه شیلد بافته شده مسی (Copper Braid) پوشانده میشود. این لایه یک قفس فارادی کامل در اطراف کابل ایجاد میکند و از نفوذ نویزهای خارجی (EMI/RFI) مانند تداخل کابلهای برق فشار قوی، موتورهای القایی، تابلوهای برق و تجهیزات رادیویی جلوگیری مینماید.
در عمل، این ساختار به این معناست که اگر کابل را در مجاورت کابل برق ۳۸۰ ولت صنعتی یا داخل یک رک ۴۲ واحدی پر از کابلهای برق و دیتا نصب کنید، سیگنال درون کابل در برابر نویزهای محیطی چندین برابر کابلهای UTP مقاوم خواهد بود.
روکش FRNC (LSZH) – ایمنی مطلق در برابر آتش و حفاظت از محیط زیست
کابل شبکه هلوکیبل ۸۰۸۱۰ از روکش FRNC (Flame Retardant Non‑Corrosive) استفاده میکند که کاملاً معادل LSZH (Low Smoke Zero Halogen) است و سه مزیت حیاتی برای محیطهای حساس دارد:
۱. مقاومت در برابر شعله (Flame Retardant): مطابق با استاندارد IEC 60332‑3، این کابل در صورت قرار گرفتن در معرض آتش، شعله را منتشر نمیکند. برخلاف کابلهای PVC که به سرعت آتش میگیرند و آتش را به کل ساختمان منتقل میکنند، روکش FRNC خاصیت خودخاموششوندگی دارد.
۲. دود بسیار کم (Low Smoke): مطابق با IEC 61034، در هنگام آتشسوزی این کابل دودی شفاف و بسیار کم تولید میکند. در کابلهای PVC معمولی، دود سیاه و غلیظ میتواند دید را به صفر برساند و خروج افراد را غیرممکن کند. اما با کابل FRNC، دید برای خروج اضطراری و عملیات اطفاء حریق حفظ میشود.
۳. بدون گازهای هالوژنه سمی (Zero Halogen): مطابق با IEC 60754‑2، این کابل هیچ گاز اسیدی و خورندهای مانند اسید هیدروکلریک (HCl) یا سایر گازهای هالوژنه تولید نمیکند. کابلهای PVC در هنگام سوختن گازهایی آزاد میکنند که استنشاق آنها در عرض چند دقیقه کشنده است. همچنین این گازها به تجهیزات حساس الکترونیکی (مانند سرورها و سوئیچها) آسیب جدی وارد میکنند. روکش FRNC این مشکل را به طور کامل حل کرده است.
این ویژگیها باعث میشود کابل Cat7 هلوکیبل برای استفاده در دیتاسنترها، بیمارستانها، مدارس، فرودگاهها، تونلها، مراکز خرید و هر محیط بسته و پرجمعیت که ایمنی جانی اولویت اول است، کاملاً ایمن و در بسیاری از استانداردهای بینالمللی اجباری باشد.
هادی مس خالص با ضخامت ۲۳ AWG – کیفیت آلمانی در جزئیات
یکی از مواردی که در کابلهای ارزانقیمت و تقلبی به راحتی چشمپوشی میشود، ضخامت و جنس هادی است. کابل ۸۰۸۱۰ هلوکیبل از هادی جامد ۲۳ AWG از مس خالص (Bare Copper) ساخته شده است. در مقابل، کابلهای بینام اغلب از هادی CCA (آلومینیوم با روکش مس) با ضخامت ۲۶ یا ۲۸ AWG استفاده میکنند – یعنی هادی حدوداً نصف ضخامت کابل هلوکیبل. عواقب این تفاوت چیست؟ افت سیگنال کمتر: هادی ضخیمتر مقاومت الکتریکی کمتری دارد و سیگنال با قدرت بیشتری به انتهای کابل میرسد. پشتیبانی بهتر از PoE: برای انتقال توان از طریق کابل شبکه (Power over Ethernet) به ویژه در توانهای بالای ۳۰ وات، هادی ضخیمتر حرارت کمتری تولید میکند و توان بیشتری را با تلفات کمتر منتقل میکند. طول عمر بیشتر: مس خالص در برابر اکسیداسیون مقاوم است و در طول سالها کیفیت خود را حفظ میکند. قابلیت اطمینان در تستهای فلوک: کابل با هادی ۲۳ AWG حاشیه اطمینان بسیار بالاتری در تستهای استاندارد ارائه میدهد.
عملکرد الکتریکی برجسته – HeadRoom بالا و پایداری در برابر نویز
بر اساس اطلاعات فنی منتشر شده از HELUKABEL، کابل HELUKAT 600 دارای پارامترهای الکتریکی بسیار مطلوب است که آن را از حداقلهای استاندارد متمایز میکند. مقادیر تضعیف (Attenuation) این کابل در فرکانس ۱۰ مگاهرتز حدود ۵.۶ دسیبل بر ۱۰۰ متر است و در فرکانس ۶۰۰ مگاهرتز (حد بالای استاندارد Cat7e) به حدود ۴۴.۹ دسیبل بر ۱۰۰ متر میرسد. مقادیر NEXT (Near End Crosstalk – تداخل نزدیک) در فرکانس ۱۰۰ مگاهرتز حدود ۹۴ دسیبل است که بسیار بالاتر از حداقل استاندارد است. نسبت سیگنال به نویز (ACR) – که نشاندهنده کیفیت واقعی سیگنال دریافتی است – در فرکانس ۱۰۰ مگاهرتز حدود ۷۶.۵ دسیبل است که یک حاشیه اطمینان عالی محسوب میشود. این مقادیر نشان میدهد که کابل هلوکیبل ۸۰۸۱۰ دارای ضریب HeadRoom (حاشیه اطمینان) بالایی است، به این معنی که حتی در محیطهای پرنویز که ممکن است تداخلات بالاتر از حد معمول باشند، کابل همچنان عملکردی پایدار و بدون خطا خواهد داشت. این ویژگی برای دیتاسنترها و شبکههای صنعتی که در آنها پایداری ارتباط به اندازه سرعت اهمیت دارد، بسیار حیاتی است.
دستهبندی Cat7e در مقابل Cat6a و Cat8 – این کابل برای چه کسانی مناسب است؟
یکی از سوالات متداول کاربران تفاوتهای عملی بین Cat6a، Cat7e و Cat8 است. کابل Cat6a با پهنای باند ۵۰۰ مگاهرتز، حداکثر سرعت ۱۰ گیگابیت بر ثانیه در ۱۰۰ متر، شیلد F/UTP (فویل کلی بدون شیلد مجزا روی زوجها) ارائه میدهد و در مقیاس وسیع در بازار موجود است. کابل Cat7e (مدل ۸۰۸۱۰) با پهنای باند ۶۰۰ مگاهرتز (۲۰٪ بیشتر از Cat6a)، سرعت ۱۰ گیگابیت بر ثانیه در ۱۰۰ متر، شیلد S/FTP پیشرفته با حفاظت مجزا روی هر زوج و استاندارد کلاس F را ارائه میدهد. کابل Cat8 با پهنای باند ۲۰۰۰ مگاهرتز و سرعت ۴۰ گیگابیت بر ثانیه، اما محدود به فاصله ۳۰ متر و در دیتاسنترهای تخصصی کاربرد دارد. بنابراین، اگر به دنبال کابلی برای فواصل طولانی (تا ۱۰۰ متر) با حداکثر محافظت در برابر نویز هستید و شاید در آینده قصد ارتقاء شبکه خود به سرعتهای بالاتر از ۱۰ گیگابیت ندارید، Cat7e S/FTP هلوکیبل انتخابی ایدهآل است. این کابل نسبت به Cat6a محافظت بیشتری دارد و نسبت به Cat8 برای فواصل طولانیتر مناسبتر است.
کاربردهای عملی کابل Cat7e S/FTP هلوکیبل در دنیای واقعی
دیتاسنترها و اتاقهای سرور (Data Centers & Server Rooms): در محیطهای پرتراکم که صدها کابل در کنار یکدیگر قرار دارند و نویز متقاطع یک چالش جدی است. کابل Cat7e S/FTP هلوکیبل با شیلد مجزا روی هر زوج، تداخل بین کابلها را به حداقل میرساند و سرعت ۱۰ گیگابیت بر ثانیه را در کل فاصله ۱۰۰ متر تضمین میکند.
محیطهای صنعتی (Industrial Environments): در کارخانهها، خطوط تولید، سالنهای ماشینآلات، پالایشگاهها و تأسیسات نفت و گاز که نویز الکترومغناطیسی ناشی از موتورهای القایی، کابلهای برق ۳۸۰ ولت، درایوهای فرکانس متغیر (VFD) و تجهیزات جوشکاری بسیار بالاست. روکش FRNC نیز در این محیطها مزیت بزرگی است، چراکه بسیاری از استانداردهای ایمنی صنعتی استفاده از کابلهای LSZH/FRNC را الزامی کردهاند.
شبکههای حساس سازمانی و دولتی (Corporate & Government Networks): در مسیرهایی که کابل شبکه مجبور است از نزدیکی تأسیسات برقی ساختمان (تابلوهای برق اصلی، کابلهای آسانسور، چیلرها) عبور کند. شیلد دوگانه S/FTP از نفوذ نویز این تجهیزات به کابل دیتا جلوگیری میکند.
مراکز درمانی و بیمارستانها (Healthcare Facilities): که هم تداخل الکترومغناطیسی ناشی از دستگاههای MRI، سیتی اسکن و سایر تجهیزات پزشکی میتواند شبکه را مختل کند و هم الزامات ایمنی در برابر آتش بسیار سختگیرانه است. روکش FRNC این کابل به دلیل عدم تولید گازهای سمی در صورت آتشسوزی برای بیمارستانها اجباری است.
شبکههای امنیتی و نظارتی پیشرفته (Advanced Security & Surveillance): برای دوربینهای مداربسته ۴K و ۸K با قابلیت PTZ (چرخش و زوم) که در کنار کابل برق تغذیه خود نصب میشوند. شیلد S/FTP از نفوذ نویز ناشی از کابل برق به کابل ویدیو جلوگیری میکند. همچنین کابل Cat7e با هادی ۲۳ AWG از استاندارد PoE++ (توان ۹۰ وات) پشتیبانی میکند.
استانداردهای کیفی و گواهیهای بینالمللی – اعتبار کیفیت آلمانی
کابل HELUKAT 600 CAT.7e S/FTP هلوکیبل با کد ۸۰۸۱۰ دارای گواهیهای متعدد بینالمللی است که کیفیت و ایمنی آن را تضمین میکند: ISO/IEC 11801 (استاندارد جهانی کابلکشی عمومی) و EN 50173 (نسخه اروپایی آن)؛ EIA/TIA 568‑A (استاندارد آمریکایی برای کابلهای اترنت)؛ IEC 60332‑3 (عدم انتشار شعله)؛ IEC 61034 (چگالی دود بسیار کم)؛ IEC 60754‑2 (بدون هالوژن و بدون گازهای خورنده)؛ EN 50267‑2‑3 (مقاومت در برابر خوردگی).
علاوه بر این، کابلهای سری HELUKAT هلوکیبل در آزمایشگاه معتبر GHMT AG (یکی از معروفترین و معتبرترین آزمایشگاههای صنعت کابل در جهان) مورد آزمایش قرار گرفتهاند و تأییدیههای لازم را دریافت کردهاند. همچنین این کابل با کلاس واکنش در برابر آتش Euroclass Cca و Dca (طبق استاندارد CPR اروپا) عرضه میشود و برای ساختمانهای بلندمرتبه و پروژههای با الزامات ایمنی بالا گزینهای دقیق است. از نظر ایمنی، کابل ۸۰۸۱۰ کاملاً با استاندارد UL 758 و الزامات بیخطر بودن کابلهای FRNC/LSZH مطابقت دارد. محصولات هلوکیبل با تکیه بر بیش از ۴۰ سال سابقه، یکی از معتبرترین برندهای اروپایی در حوزه کابلهای شبکه و صنعتی محسوب میشود.
سوالات متداول
سوال ۱ – فرق کابل Cat7e S/FTP هلوکیبل (۸۰۸۱۰) با کابل Cat6a لگراند در چیست؟
تفاوت اصلی در پهنای باند (۶۰۰ مگاهرتز در مقابل ۵۰۰ مگاهرتز) و ساختار شیلد است. کابل Cat7e S/FTP دارای شیلد مجزا روی هر زوج (PiMF) است، در حالی که اکثر کابلهای Cat6a دارای شیلد کلی (F/UTP) هستند. شیلد PiMF محافظت بسیار بهتری در برابر نویزهای متقاطع و خارجی ارائه میدهد. هر دو برند کیفیت بالایی دارند؛ انتخاب بستگی به بودجه و سطح حساسیت محیط شبکه شما دارد.
سوال ۲ – آیا نصب کابل Cat7e S/FTP با پچ پنل Cat6a سازگار است؟
بله. کابل هلوکیبل ۸۰۸۱۰ از کانکتور استاندارد RJ45 استفاده میکند و با کیستونها و پچ پنلهای Cat6a و Cat7 سازگار است. اما برای بهرهمندی از حداکثر عملکرد Cat7e، توصیه میشود از تجهیزات پسیو (کیستون و پچ پنل) همرتبه (Cat7/Cat7e) استفاده کنید.
سوال ۳ – آیا کابل Cat7e S/FTP هلوکیبل از PoE++ پشتیبانی میکند؟
بله. به لطف هادی مس خالص ۲۳ AWG، این کابل میتواند از استاندارد PoE++ (IEEE 802.3bt) با توان حداکثر ۹۰ وات بر پورت پشتیبانی کند. همچنین روکش FRNC آن به دلیل تولید حرارت کمتر در کاربردهای PoE++ نسبت به کابلهای PVC، انتخاب مطمئنتری است.
سوال ۴ – آیا امکان نصب این کابل در فضای باز وجود دارد؟
خیر. روکش FRNC این کابل برای فضای بسته (Indoor) طراحی شده و در برابر نور مستقیم خورشید (UV) مقاوم نیست. اگر نیاز به نصب در فضای باز دارید، باید از کابلهای مخصوص Outdoor با روکش PE (پلیاتیلن مشکی) استفاده کنید. هلوکیبل چنین مدلهایی را نیز در خانواده HELUKAT خود دارد.
سوال ۵ – چرا کابل هلوکیبل ۸۰۸۱۰ گرانتر از کابلهای بینام است؟
قیمت بالاتر نشاندهنده کیفیت واقعی است. این کابل از هادی مس خالص ۲۳ AWG (نه آلومینیوم CCA)، شیلد دوگانه واقعی (نه یک لایه فویل ساده)، و روکش FRNC معتبر (نه PVC معمولی) ساخته شده است. همچنین دارای گواهیهای رسمی تست GHMT AG و گارانتی معتبر است. هزینه اضافی شما در حقیقت سرمایهگذاری برای یک شبکه پایدار، ایمن و طولانی مدت است.
-----------------------------------------------------
