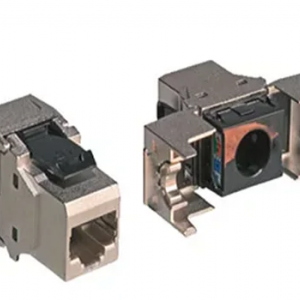

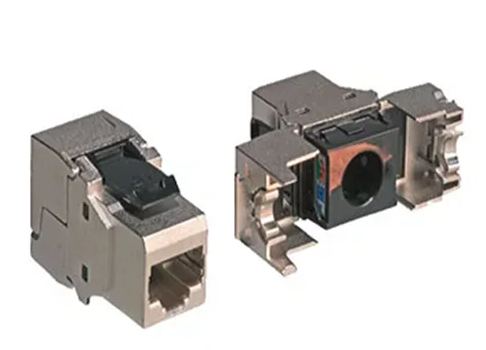

کیستون شبکه Cat7SFTP هلوکیبل - کد 802377

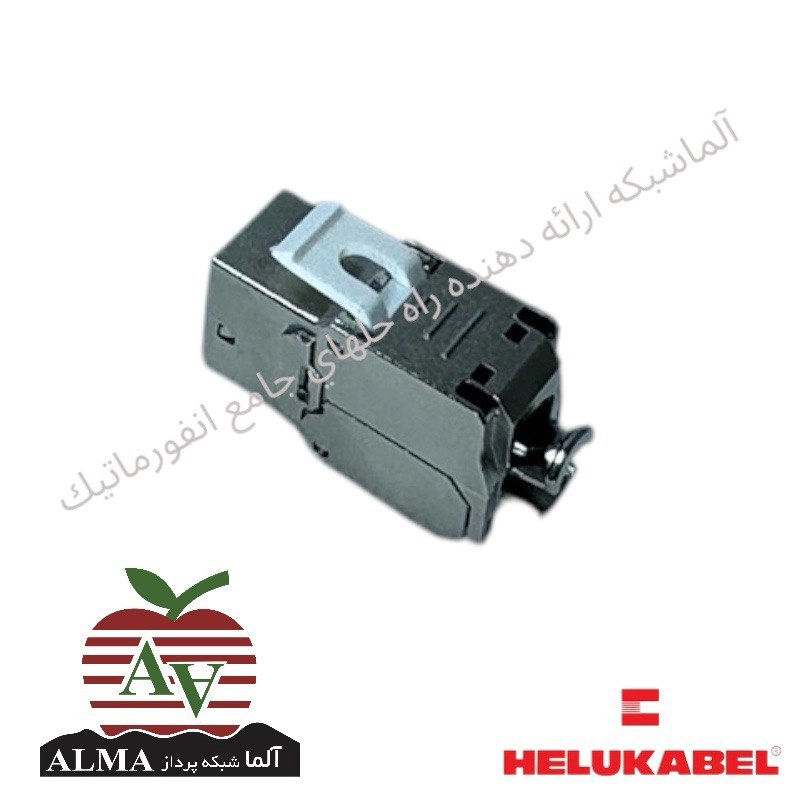

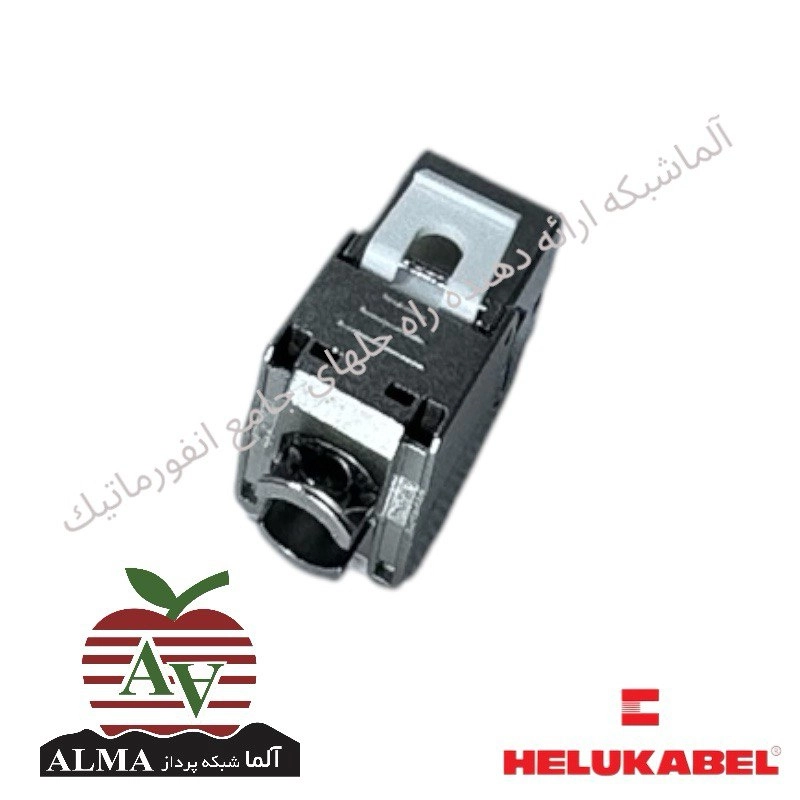

معرفی کیستون Cat6a S/FTP هلوکیبل آلمان – کد ۸۰۲۳۷۷

در دنیای شبکه‌های مدرن، کیستون شبکه (Keystone Jack) نقطه پایانی کابل‌کشی ساختاریافته است و کیفیت آن مستقیماً بر پایداری و سرعت کل شبکه تأثیر می‌گذارد. کیستون‌های سری Cat6a S/FTP شرکت هلوکیبل آلمان با پارت نامبر ۸۰۲۳۷۷، یکی از تجهیزات ضروری و پیشرفته در حوزه شبکه‌های ارتباطی به شمار می‌روند. این محصولات با پشتیبانی از فرکانس ۵۰۰ مگاهرتز و سرعت انتقال داده ۱۰ گیگابیت بر ثانیه در کل فاصله ۱۰۰ متر، برای شبکه‌های دیتاسنتر، محیط‌های صنعتی و پروژه‌های حساس سازمانی که نیاز به بیشترین محافظت در برابر نویز الکترومغناطیسی دارند، یک انتخاب ایده‌آل و حرفه‌ای محسوب می‌شوند. این کیستون‌ها در مقایسه با کیستون‌های معمولی Cat6، دو برابر پهنای باند و محافظت بسیار بالاتری دارند و در عین حال نسبت به کیستون‌های گران‌قیمت Cat8، گزینه‌ای مقرون‌به‌صرفه‌تر برای زیرساخت‌های ۱۰ گیگابیتی هستند.

جدول مشخصات فنی کیستون شبکه Cat6a S/FTP هلوکیبل – کد ۸۰۲۳۷۷

شیلد S/FTP؛ محافظت ۳۶۰ درجه در برابر نویزهای محیطی

یکی از مهم‌ترین ویژگی‌های کیستون شبکه هلوکیبل ۸۰۲۳۷۷، ساختار شیلددار فلزی (Screened / STP) است. این کیستون دارای یک محفظه فلزی یکپارچه (Metallic Housing) است که محافظت ۳۶۰ درجه در برابر تداخلات الکترومغناطیسی (EMI) و فرکانس‌های رادیویی (RFI) را فراهم می‌کند. بسیاری از کیستون‌های معمولی UTP فاقد شیلد هستند و در محیط‌های پرنویز، سیگنال را به سرعت از دست می‌دهند. اما کیستون شیلددار هلوکیبل با بدنه فلزی خود، یک قفس فارادی کامل ایجاد می‌کند که از ورود نویزهای خارجی به داخل پورت جلوگیری می‌کند. این محافظت چندلایه، کیستون ۸۰۲۳۷۷ را به گزینه‌ای ایده‌آل برای محیط‌های صنعتی، دیتاسنترهای پرتراکم و مکان‌هایی که کابل شبکه در مجاورت کابل‌های برق یا موتورهای القایی قرار دارد تبدیل کرده است.

 کیستون‌های Cat6a S/FTP هلوکیبل با وجود شیلد و فویل محافظ، بیشترین حفاظت را در برابر تداخلات خارجی ارائه می‌دهند. به دلیل استاندارد بالای این کیستون‌ها، آنها برای محیط‌های صنعتی یا مکان‌هایی با تداخل الکترومغناطیسی بالا بسیار مناسب هستند. همچنین، این کیستون‌ها قابلیت پشتیبانی از PoE (انتقال برق از طریق کابل شبکه) را دارند و برای استفاده از مواردی مانند دوربین‌های IP و اکسس پوینت‌های بی‌سیم بسیار مناسب هستند. شاتر محافظ گرد و غبار (Dust Protection) تعبیه شده در این کیستون، از ورود ذرات خارجی به داخل پورت جلوگیری می‌کند و طول عمر کیستون را به طور قابل توجهی افزایش می‌دهد.

عملکرد Cat6a؛ پهنای باند ۵۰۰ مگاهرتز، سرعت ۱۰ گیگابیت در ۱۰۰ متر

کیستون شبکه هلوکیبل ۸۰۲۳۷۷ در رده Cat6a (Category 6 Augmented) قرار می‌گیرد که بهبود یافته استاندارد Cat6 است. تفاوت کلیدی Cat6a نسبت به Cat6 در پهنای باند بالاتر و حفاظت بهتر در برابر نویزهای تداخلی (Alien Crosstalk) است. کیستون هلوکیبل ۸۰۲۳۷۷ تا فرکانس ۵۰۰ مگاهرتز را پشتیبانی می‌کند، در حالی که کیستون‌های معمولی Cat6 تنها تا ۲۵۰ مگاهرتز را پوشش می‌دهند. این دو برابر شدن پهنای باند به معنای کیفیت سیگنال بسیار بهتر، خطای کمتر و پایداری بیشتر در شبکه‌های پرترافیک است. در عمل، این کیستون قادر است سرعت ۱۰ گیگابیت بر ثانیه (10GBASE‑T) را در کل فاصله استاندارد ۱۰۰ متر تأمین کند، در حالی که Cat6 تنها در فواصل کمتر از ۵۵ متر می‌تواند به این سرعت برسد. این ویژگی کیستون Cat6a هلوکیبل را برای دیتاسنترها، سرور روم‌های سازمانی و شبکه‌های آکادمیک با ترافیک سنگین به یک انتخاب ضروری تبدیل کرده است.

 متریال استفاده شده در این کیستون‌ها از کیفیت بالایی برخوردار هستند که به دوام و عملکرد بلندمدت آنها کمک می‌کند.

نصب بدون ابزار (Toolless) – سرعت و دقت در اجرای پروژه

یکی از برجسته‌ترین ویژگی‌های کیستون هلوکیبل ۸۰۲۳۷۷، طراحی بدون نیاز به ابزار پانچ (Toolless) است. در کیستون‌های قدیمی، برای اتصال کابل به کیستون، به ابزار پانچ تول نیاز بود؛ این روش هم زمان‌بر بود و هم احتمال خطا (کم یا زیاد بودن فشار، بریده شدن سیم، اتصال ناقص) داشت. اما کیستون هلوکیبل ۸۰۲۳۷۷ با مکانیزم کلیپ فنری پیشرفته (Tool‑free quick‑connect mechanism)، بدون نیاز به هیچ ابزاری، سیم‌ها را در جای خود قفل می‌کند. کافی است کابل را آماده کنید، سیم‌ها را مطابق راهنمای رنگی T568A/B مرتب کنید، هر زوج را در جایگاه خود قرار دهید و کلیپ را ببندید. صدای «کلیک» تأیید می‌کند که اتصال کامل و محکم شده است.

 این فناوری سرعت نصب را تا ۸۰ درصد افزایش می‌دهد و احتمال خطای انسانی را تقریباً به صفر می‌رساند. برای کارشناسان نصب که با پروژه‌های بزرگ و صدها پورت سر و کار دارند، کیستون Toolless هلوکیبل ساعت‌ها صرفه‌جویی در زمان و هزینه به همراه دارد. همچنین نصب کیستون‌های Cat6a شیلددار هلوکیبل نیاز به دقت بیشتری دارد، به خصوص در مورد اتصال صحیح شیلدها و فویل‌ها. برای اطمینان از عملکرد بهینه، باید از ابزارهای مناسب و استانداردهای نصب پیروی کرد و از حداکثر عملکرد Cat6a استفاده نمود.

 نصب کیستون روی پچ پنل یا پریز ماژولار نیز به همین سادگی است. کیستون هلوکیبل ۸۰۲۳۷۷ با مکانیزم Snap‑fit (قفل کلیپسی) طراحی شده و با فشار دادن در جای خود قفل می‌شود؛ برای خارج کردن، کافی است زبانه قفل را با یک پیچ‌گوشتی باریک فشار دهید.

سیستم ماژولار هلوکیبل و سازگاری گسترده

کیستون هلوکیبل ۸۰۲۳۷۷ بخشی از سیستم ماژولار RJ45 هلوکیبل است و با طیف گسترده‌ای از تجهیزات جانبی این برند سازگاری کامل دارد. مهم‌ترین قطعات سازگار با این کیستون عبارتند از:

 پچ پنل ماژولار هلوکیبل (Modular RJ45 Panel) – کد ۸۰۲۳۷۶: یک پچ پنل ۱۹ اینچی خالی که برای نصب ماژول‌های RJ45 طراحی شده است. تعداد ماژول‌های قابل نصب روی این پچ پنل اختیاری است و می‌تواند ترکیبی از کیستون‌های مسی و فیبر نوری باشد.

 محافظ گرد و غبار RJ45 (Dust Protection) – کد ۸۰۲۹۹۰: یک درپوش پلاستیکی کوچک که روی کیستون نصب می‌شود و از پورت در برابر گرد و غبار محافظت بیشتری می‌کند. این محافظ برای پورت‌هایی که به ندرت استفاده می‌شوند، بسیار کاربردی است.

 پشتیبانی خروجی (Outlet Support) – کد ۸۰۲۳۷۸: یک فریم پشتیبانی برای نصب ماژول‌های RJ45 در پریزهای دیواری. این قطعه امکان نصب حداکثر ۲ ماژول را در یک پریز فراهم می‌کند.

 این سازگاری گسترده، کیستون هلوکیبل ۸۰۲۳۷۷ را به انتخابی انعطاف‌پذیر و یکپارچه برای هر نوع پروژه کابل‌کشی ساختاریافته تبدیل کرده است. شما می‌توانید بسته به نیاز پروژه، کیستون‌ها را به صورت تکی تهیه کرده و در پچ پنل‌ها یا پریزهای دیواری نصب کنید. قابلیت استفاده از کیستون‌های یکسان در هر دو سمت کابل‌کشی (ناحیه کاری و پچ پنل) یکی دیگر از ویژگی‌های کلیدی سیستم ماژولار هلوکیبل است که فرآیند مدیریت و نگهداری شبکه را تسهیل می‌کند. تمامی اطلاعات فنی دقیق این محصولات در برگه‌های داده (Datasheet) موجود در بخش Downloads سایت HELUKABEL قابل دسترسی است.

کاربردهای عملی کیستون Cat6a S/FTP هلوکیبل در پروژه‌های واقعی

دیتاسنترها و مراکز داده (Data Centers): در محیط‌های پرتراکم که صدها کیستون در کنار یکدیگر روی پچ پنل‌ها نصب می‌شوند، نویز متقاطع یک چالش جدی است. کیستون شیلددار هلوکیبل ۸۰۲۳۷۷ با شاتر محافظ، مانع از نفوذ گرد و غبار به داخل پورت‌های خالی می‌شود و کیفیت تماس را حفظ می‌کند.

 محیط‌های صنعتی (Industrial Environments): در کارخانه‌ها و تأسیسات صنعتی که نویز الکترومغناطیسی (EMI) بالاست، کیستون S/FTP هلوکیبل با شیلد فلزی کامل، از نفوذ نویز به سیگنال شبکه جلوگیری می‌کند.

 شبکه‌های ۱۰ گیگابیتی سازمانی (Enterprise 10GbE Networks): کیستون Cat6a هلوکیبل با پشتیبانی از پهنای باند ۵۰۰ مگاهرتز، انتخاب ایده‌آلی برای شبکه‌هایی است که قصد ارتقاء به ۱۰ گیگابیت بر ثانیه دارند. کیستون از بالاترین استانداردهای ISO/IEC 11801 و EN 50173 پیروی می‌کند و قابلیت اطمینان در بلندمدت را تضمین می‌نماید.

 شبکه‌های امنیتی و نظارتی (Security & Surveillance): کیستون ۸۰۲۳۷۷ از فناوری PoE (Power over Ethernet) پشتیبانی می‌کند و برای استفاده با دوربین‌های IP بسیار مناسب است. به دلیل وجود شیلد و فویل، این کیستون‌ها بیشترین حفاظت در برابر تداخلات خارجی را دارند.

 پروژه‌های تجاری و اداری (Commercial & Office Projects): در ساختمان‌های اداری، مدارس و دانشگاه‌ها، کیستون هلوکیبل ۸۰۲۳۷۷ با سیستم ماژولار خود امکان ترکیب انواع مختلف ماژول‌ها (Cat6a، فیبر نوری و ...) را در یک پچ پنل واحد فراهم می‌کند. همچنین طراحی بدون ابزار (Toolless) آن، فرآیند نصب را برای نصابان ساده‌تر می‌کند.

سوالات متداول

سوال ۱ – فرق کیستون Cat6a هلوکیبل ۸۰۲۳۷۷ با کیستون‌های Cat5e یا Cat6 معمولی چیست؟

 تفاوت اصلی در پهنای باند و محافظت است. کیستون Cat5e فقط تا ۱۰۰ مگاهرتز و Cat6 تا ۲۵۰ مگاهرتز را پشتیبانی می‌کند. اما کیستون ۸۰۲۳۷۷ با ۵۰۰ مگاهرتز، دو برابر Cat6 پهنای باند دارد و از سرعت ۱۰ گیگابیت بر ثانیه در کل فاصله ۱۰۰ متر پشتیبانی می‌کند. همچنین بدنه فلزی آن، محافظت ۳۶۰ درجه در برابر نویز ارائه می‌دهد که کیستون‌های UTP فاقد آن هستند.

 سوال ۲ – آیا نصب کیستون هلوکیبل ۸۰۲۳۷۷ واقعاً بدون ابزار (Toolless) است؟

 بله. کیستون هلوکیبل با فناوری Tool‑free Quick‑Connect طراحی شده است؛ شما می‌توانید سیم‌ها را مطابق راهنمای رنگی روی بدنه مرتب کنید، در جایگاه قرار دهید و کلیپ را ببندید – بدون نیاز به پانچ تول. با این حال، برای اتصال صحیح شیلدها و فویل‌ها در کیستون‌های شیلددار باید دقت بیشتری به خرج داد.

 سوال ۳ – آیا این کیستون با کابل‌های Cat7 نیز سازگار است؟

 بله. کیستون هلوکیبل ۸۰۲۳۷۷ با هادی ۲۳ AWG کاملاً سازگار است و می‌تواند با کابل‌های Cat7 S/FTP نیز استفاده شود. در این حالت، سرعت نهایی توسط ضعیف‌ترین عنصر زنجیره تعیین می‌شود و همچنان ۱۰ گیگابیت بر ثانیه خواهد بود.

 سوال ۴ – آیا کیستون هلوکیبل ۸۰۲۳۷۷ از PoE++ پشتیبانی می‌کند؟

 بله. این کیستون از استاندارد PoE+ (IEEE 802.3at) با توان ۳۰ وات و PoE++ (IEEE 802.3bt) با توان تا ۹۰ وات پشتیبانی می‌کند. به دلیل ساختار شیلددار و اتصال محکم، کیستون شیلددار هلوکیبل برای انتقال توان بالا به دوربین‌های مداربسته PTZ و اکسس پوینت‌های پرتوان بسیار مناسب است.

 سوال ۵ – آیا کیستون هلوکیبل ۸۰۲۳۷۷ با پچ پنل‌های برندهای دیگر (مثل لگراند) سازگار است؟

 کیستون هلوکیبل از استاندارد Keystone پیروی می‌کند و از نظر ابعاد فیزیکی با اکثر پچ پنل‌های استاندارد ۱۹ اینچی که دارای قابلیت نصب کیستون هستند، سازگار است. با این حال، برای اطمینان از بهترین عملکرد، توصیه می‌شود از پچ پنل ماژولار هلوکیبل (کد 805258) استفاده کنید.

-----------------------------------------------------
