کابل شبکه Cat7SFTP اوتدور هلوکیبل - کد 801147

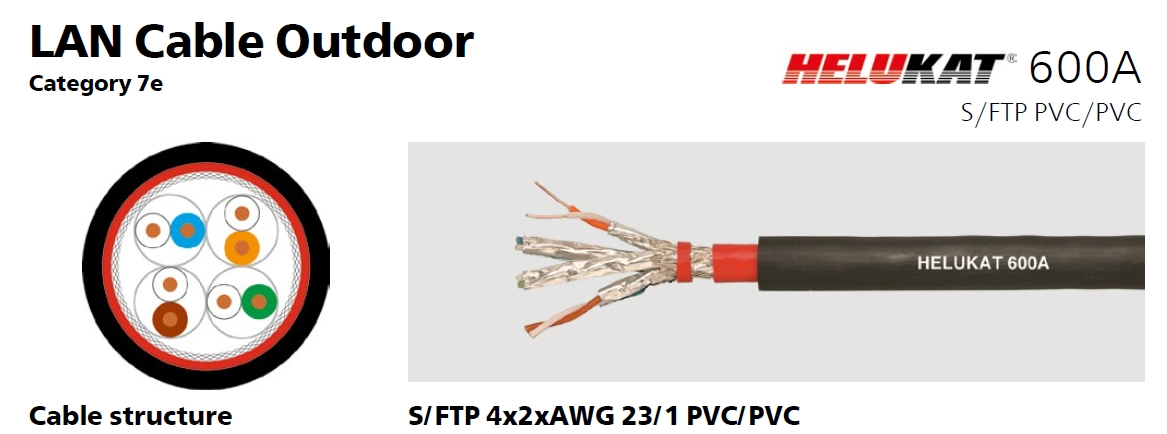

معرفی کابل شبکه Cat7 S/FTP اوتدور هلوکیبل آلمان – کد ۸۰۱۱۴۷ (HELUKAT 600A)
در دنیای شبکههای مدرن، زمانی فرا میرسد که کابلها باید از محدوده امن دیوارها و سقفهای کاذب خارج شده و در معرض مستقیم نور خورشید، باران، برف، تغییرات دمایی شدید و نویزهای مخرب الکترومغناطیسی قرار بگیرند. کابلهای شبکه معمولی (Indoor) با روکش PVC یا LSZH در برابر اشعه فرابنفش خورشید شکننده و ترکخور میشوند و شیلدهای ساده آنها نیز در محیطهای صنعتی و بیرونی پاسخگوی تداخلات شدید نیستند. اینجاست که کابل شبکه Cat7 S/FTP اوتدور هلوکیبل آلمان با کد فنی ۸۰۱۱۴۷ از خانواده HELUKAT 600A وارد میدان میشود؛ محصولی که با دو لایه روکش PVC محافظ، شیلد دوگانه S/FTP (PiMF)، هادی مس خالص ۲۳ AWG و پشتیبانی از پهنای باند ۶۰۰ مگاهرتز و سرعت ۱۰ گیگابیت بر ثانیه در فاصله ۱۰۰ متر، یک راهحل درست برای کابلکشی بین ساختمانها، محیطهای صنعتی پرنویز، شبکههای امنیتی فضای باز و پروژههای زیرساختی حساس است.
کابل Cat7 S/FTP اوتدور هلوکیبل (HELUKAT 600A)؛ یک راهکار صنعتی برای شرایک یط سخت محیطی
کابل HELUKAT® 600A CAT.7e S/FTP PVC STATIC هلوکیبل با کد ۸۰۱۱۴۷، نسخه بیرونی و مقاوم کابلهای معروف سری HELUKAT 600 هلوکیبل است. تفاوت اساسی این مدل با نسخههای معمولی در دو لایه بودن روکش PVC (حتی ضخیمتر از ساختارهای LSZH معمولی) و افزایش قابل توجه استحکام مکانیکی، وزن و قطر خارجی است که آن را برای محیطهای باز و نیمهصنعتی ایدهال کرده است. بر اساس مستندات کاتالوگ رسمی هلوکیبل، این کابل با شیلد S/FTP (فویل جداگانه روی هر زوج + شیلد بافته شده مسی کلی)، هادی مسی خالص با ضخامت ۲۳ AWG و پهنای باند ۶۰۰ مگاهرتز، از تمام سرویسهای شبکه از جمله Gigabit Ethernet، Fast Ethernet، ATM155، FDDI و ISDN بدون کوچکترین اختلالی پشتیبانی میکند. مهمتر از همه، طراحی خاص این کابل برای کاربردهای فضای باز (Outdoor) مانند نصب بر روی نمای ساختمانها، دفن در زمین (با رعایت اصول مهندسی) یا عبور از داکتهای خارجی است. ساختار دو جداره PVC آن از کابل در برابر رطوبت، اشعه UV، تغییرات دما (از ۳۰- تا ۷۰+ درجه سانتیگراد) و فشارهای فیزیکی محافظت میکند.
جدول مشخصات فنی کابل شبکه Cat7 S/FTP اوتدور هلوکیبل – کد ۸۰۱۱۴۷
| مشخصه | جزئیات فنی |
|---|---|
| برند (Brand) | هلوکیبل (HELUKABEL / HELU) – ساخت آلمان |
| سری محصول (Series) | HELUKAT® 600A |
| کد فنی (P/N) | ۸۰۱۱۴۷ |
| نوع محصول (Type) | کابل شبکه مسی Outdoor |
| دستهبندی (Category) | Cat 7e (Class F) |
| نوع شیلد (Shielding) | S/FTP (Individual Foil on each Pair + Overall Copper Braid) |
| تعداد زوجها (Pairs) | ۴ زوج (۴×۲) = ۸ رشته |
| ضخامت هادی (AWG) | ۲۳ AWG |
| قطر هادی (Conductor Ø) | ۰.۵۸ میلیمتر |
| جنس هادی (Material) | مس خالص بدون پوشش (Bare Copper) – بدون CCA |
| نوع هادی (Conductor Type) | رشته جامد (Solid) مناسب برای نصب ثابت |
| روکش هادی (Core Insulation) | Foam‑Skin PE (پلیاتیلن فوم اسکین) |
| شناسایی رنگ زوجها (Pair Colors) | سفید-آبی/آبی، سفید-نارنجی/نارنجی، سفید-سبز/سبز، سفید-قهوهای/قهوهای |
| ساختار شیلد (Shield Structure) | لایه اول: فویل آلومینیومی روی هر زوج – لایه دوم: شیلد بافته شده مسی (Braid) روی کل کابل |
| جنس روکش خارجی (Sheath Material) | دو لایه PVC (PVC Outer Sheath + PVC Inner Sheath) – افزایش استحکام مکانیکی |
| قطر خارجی کابل (Outer Diameter) | تقریبی ۱۱.۶ میلیمتر (تقریباً دو برابر کابلهای معمولی Indoor) |
| رنگ روکش (Sheath Colour) | مشکی (RAL 9005) – بهینه برای مقاومت در برابر UV در فضای باز |
| امپدانس مشخصه (Impedance) | ۱۰۰ اهم ± ۱۵ اهم (تا ۱۰۰ مگاهرتز) / ± ۲۰ اهم (۱۰۱ تا ۱۰۰۰ مگاهرتز) |
| مقاومت حلقه (Loop Resistance) | حداکثر ۱۶۰ اهم در کیلومتر |
| ظرفیت خازنی متقابل (Mutual Capacitance) | ۴۳ نانوفاراد بر کیلومتر (اسمینال) |
| سرعت انتشار نسبی (NVP) | ۷۹٪ |
| پهنای باند فرکانسی (Bandwidth) | ۶۰۰ مگاهرتز (تا ۱۰۰۰ مگاهرتز قابل ارتقاء) |
| حداکثر سرعت انتقال داده (Data Rate) | ۱۰ گیگابیت بر ثانیه (10GBASE‑T) در کل فاصله ۱۰۰ متر |
| حداکثر فاصله کانال (Max Distance) | ۱۰۰ متر |
| شعاع خمش مجاز (Bending Radius) | ۹۵ میلیمتر (برای نصب ثابت) |
| دمای کاری (Temp. Range) | ۳۰- تا ۷۰+ درجه سانتیگراد (گستره دمایی فوقالعاده وسیع) |
| وزن کابل (Weight) | تقریبی ۱۵۳ کیلوگرم بر کیلومتر (بسیار سنگینتر از کابلهای معمولی) |
| وزن مس (Copper Weight) | ۳۲ کیلوگرم بر کیلومتر (نشاندهنده ضخامت و کیفیت هادی) |
| بار کالریک (Caloric Load) | ۲.۶۲ مگاژول بر متر |
| مقاومت در برابر آتش | مطابق با IEC 60332-1-2 (مقاوم در برابر انتشار شعله) |
| مقاومت در برابر شرایط بیرونی | مقاوم در برابر اشعه UV، رطوبت، تغییرات دمایی شدید (Outdoor grade) |
| استانداردهای مرجع | ISO/IEC 11801، EN 50173، EIA/TIA 568‑A، Category 7e |
| طول هر قرقره | ۵۰۰ و ۱۰۰۰ متر (قابلیت سفارش طولهای سفارشی) |
| کشور سازنده | آلمان |

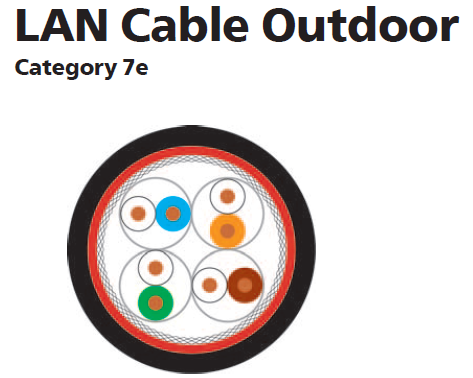

ساختار فیزیکی و روکش دو جداره PVC؛ چرا این کابل برای فضای باز ساخته شده است؟
بزرگترین تفاوت این کابل با مدلهای معمولی، ساختار مکانیکی فوقمقاوم و قطر زیاد آن (۱۱.۶ میلیمتر) است. کابلهای معمولی Indoor قطر حدود ۷.۵ میلیمتر دارند، اما کابل ۸۰۱۱۴۷ به دلیل دو لایه روکش PVC (هم روکش داخلی و هم روکش خارجی)، قطر و وزن قابل توجهی پیدا کرده است. این طراحی چندلایه مزایای متعددی دارد:
۱. مقاومت در برابر اشعه فرابنفش خورشید (UV Resistant): رنگ مشکی (RAL 9005) روکش خارجی و ترکیبات خاص PVC به کار رفته، مانع از تخریب پلیمرها در برابر نور مستقیم خورشید میشود. کابلهای معمولی با روکش سفید یا خاکستری تنها در فضای داخلی کاربرد دارند و در فضای باز ظرف چند ماه ترک خورده و شکننده میشوند.
۲. مقاومت در برابر نفوذ رطوبت و آب: ساختار متراکم PVC از نفوذ رطوبت به داخل کابل و اکسید شدن هادیهای مسی جلوگیری میکند. این ویژگی برای کابلکشی در فضای باز (حتی در شرایط بارانی) حیاتی است.
۳. مقاومت در برابر تغییرات دمایی شدید: بازه دمایی ۳۰- تا ۷۰+ درجه سانتیگراد، این کابل را برای استفاده در مناطق سردسیر (زمستانهای زیر صفر) و گرمسیر (تابستانهای داغ) کاملاً مناسب کرده است.
۴. مقاومت در برابر ضربه و فشار فیزیکی: وزن ۱۵۳ کیلوگرم بر کیلومتر و قطر ۱۱.۶ میلیمتر نشان میدهد که این کابل به طور قابل توجهی از رقبا سنگینتر و محکمتر است. بنابراین در مسیرهایی که احتمال کشش، فشار یا ضربه وجود دارد (نصب نمای ساختمان، داکتهای بیرونی)، عملکرد بسیار بهتری دارد.
نکته حرفهای: اگرچه این کابل برای فضای باز طراحی شده، برای دفن مستقیم در خاک (Direct Burial) به کابل با زره فلزی یا ژل ضد آب نیاز است. لطفاً قبل از تصمیم نهایی با کارشناسان ما مشورت کنید.
شیلد S/FTP (PiMF)؛ حفاظت از داده در برابر نویز در بیرون از ساختمان
محیطهای صنعتی و فضای باز مملو از منابع نویز الکترومغناطیسی هستند: کابلهای برق فشار قوی، موتورهای آسانسور، تجهیزات HVAC، رادارها و حتی صاعقههای دور. در این شرایط، کابلهای UTP معمولی عملاً غیرقابل استفاده میشوند. کابل هلوکیبل ۸۰۱۱۴۷ با ساختار S/FTP (Shielded/Foiled Twisted Pair) حداکثر محافظت ممکن را ارائه میدهد:
لایه اول – فویل آلومینیومی روی هر زوج (PiMF – Pair in Metal Foil): هر یک از چهار زوج سیم به طور مجزا با یک لایه فویل آلومینیومی پوشانده شده است. این لایه مانع از نویز متقاطع (Crosstalk) بین زوجهای مختلف داخل کابل میشود؛ همان چیزی که در کابلهای Cat6a معمولی (F/UTP) وجود ندارد. با این ساختار، سیگنال هر زوج به طور کامل از زوج مجاور جدا میشود.
لایه دوم – شیلد بافته شده مسی (Copper Braid): تمام مجموعه (چهار زوج فویلدار) توسط یک لایه شیلد بافته شده از سیمهای مسی محصور میشود. این لایه یک قفس فارادی کامل در اطراف کابل ایجاد میکند و کابل را در برابر نویزهای خارجی محیطی مانند تداخل کابلهای برق فشار ضعیف و قوی، موتورهای الکتریکی و تجهیزات رادیویی محافظت میکند.
در عمل، اگر این کابل را در مجاورت کابل برق ۳۸۰ ولت صنعتی نصب کنید یا آن را از کنار تابلو برق اصلی ساختمان عبور دهید، شیلد دوگانه از نفوذ نویز به کابل دیتا جلوگیری میکند و سیگنال شما تمیز و بدون خطا باقی میماند. برای شبکههایی که پایداری ارتباط در اولویت است، این تفاوت یک مزیت حیاتی محسوب میشود.
مقاومت دما و کاربرد در مناطق سردسیر و گرمسیر
بازه دمایی ۳۰- تا ۷۰+ درجه سانتیگراد کابل ۸۰۱۱۴۷ یکی از گستردهترین بازههای موجود در میان کابلهای شبکه است. این ویژگی این کابل را برای نصب در شرایط آب و هوایی بسیار متنوع مناسب میکند:
زمستانهای سخت و مناطق کوهستانی: تا دمای منفی ۳۰ درجه سانتیگراد، روکش PVC کابل شکننده نمیشود و انعطاف خود را حفظ میکند. بنابراین اگر پروژه شما در شهرهای سردسیر (مثل تبریز، اردبیل، همدان) اجرا میشود، این کابل یک انتخاب مطمئن است.
تابستانهای داغ و مناطق جنوبی کشور: تا دمای ۷۰ درجه سانتیگراد، روکش کابل نرم و ذوب نمیشود. بنابراین در استانهای جنوبی کشور (خوزستان، هرمزگان، بوشهر) که دمای سطحی نماهای ساختمان ممکن است به ۶۰ تا ۷۰ درجه برسد، این کابل دوام میآورد.
کاربرد در فضای باز و محیطهای بدون تهویه: اگر کابل در پشت نمای جنوبی ساختمان یا داخل داکتهای فلزی که در معرض آفتاب هستند نصب میشود، روکش PVC دو جداره آن را در برابر گرمای شدید محافظت میکند.
پشتیبانی کامل از فناوری PoE++ (توان تا ۹۰ وات)
با توجه به ضخامت مناسب هادی (۲۳ AWG) و ساختار بهینه، کابل هلوکیبل ۸۰۱۱۴۷ قابلیت انتقال توان تا ۶۰ وات (PoE++) را فراهم میکند. کاربردهای عملی این ویژگی در فضای باز عبارتند از:
دوربینهای مداربسته پانتیلتزوم (PTZ) با توان بالا و قابلیت بخاری: بسیاری از دوربینهای حرفهای فضای باز به توان ۳۰ تا ۶۰ وات برای چرخش، زوم و بخاری زمستانی نیاز دارند. این کابل با پشتیبانی از PoE++، بدون نیاز به برق جداگانه، دوربین را تغذیه میکند.
اکسس پوینتهای فضای باز با برد بالا (Outdoor APs): اکسس پوینتهای صنعتی که برای پوشش وایفای محوطه کارخانه یا پارکینگ نصب میشوند، اغلب به توان ۳۰ تا ۶۰ وات نیاز دارند. این کابل هم دیتا و هم برق را به طور یکپارچه منتقل میکند.
تجهیزات روشنایی هوشمند فضای باز: در پروژههای شهر هوشمند و معماری مدرن، تجهیزات روشنایی LED که از PoE تغذیه میشوند، با این کابل به راحتی راهاندازی میشوند.
نکته فنی: استفاده از کابل Cat7 S/FTP به همراه شیلد کامل و هادی ضخیم، برای کاربردهای PoE++ صنعتی و خارجی که توان بالا و ایمنی در برابر نویز هر دو اهمیت دارند، یک انتخاب اصولی و حرفهای است.
کاربردهای عملی کابل Cat7 S/FTP اوتدور هلوکیبل در پروژههای واقعی
کابل ۸۰۱۱۴۷ هلوکیبل برای طیف گستردهای از پروژههای حساس و محیطهای چالشبرانگیز طراحی شده است:
کابلکشی بین ساختمانها در مجتمعهای مسکونی و اداری: در مجتمعهای چندین بلوکه، اتصال شبکه بین بلوکها از طریق نما یا داکتهای بیرونی نیازمند کابلی مقاوم در برابر UV، رطوبت و تغییرات دما است. کابل ۸۰۱۱۴۷ با روکش مشکی PVC و ساختار مقاوم، بهترین گزینه است.
شبکه دوربینهای مداربسته فضای باز (CCTV): در پارکینگهای طبقاتی، محوطه کارخانهها، فرودگاهها و ایستگاههای قطار، دوربینها اغلب در فضای باز نصب میشوند. کابل Cat7 S/FTP هلوکیبل با شیلد دوگانه، از نفوذ نویز کابلهای برق و موتورها به سیگنال ویدیو جلوگیری میکند.
ساختمانهای هوشمند و اتوماسیون ساختمان (BMS): در پروژههای هوشمندسازی که سنسورها و محرکها در فضاهای بیرونی (نما، پشت بام، محوطه) نصب میشوند، کابل شبکه باید در برابر شرایط محیطی مقاوم باشد. این کابل هم دیتا و هم توان سنسورها را (از طریق PoE) تأمین میکند.
شبکه امنیتی و نظارتی فرودگاهها و ایستگاههای قطار: نصب دوربینهای 4K و 8K با قابلیت تشخیص چهره، نیازمند کابلی با پهنای باند بالا (۶۰۰ مگاهرتز) و محافظت کامل در برابر نویز است. کابل هلوکیبل ۸۰۱۱۴۷ این الزامات را به طور کامل برآورده میکند.
زیرساختهای شهری و اینترنت اشیا (IoT): در پروژههای شهر هوشمند مانند پارکومترها، ایستگاههای شارژ خودرو برقی، ایستگاههای پایش آلودگی هوا، و تابلوی دیجیتال شهری، کابلهای شبکه اوتدور با بالاترین استاندارد کیفیت یک ضرورت هستند.
نکات کلیدی نصب و ارتینگ (اتصال به زمین)
کابلهای شیلددار (S/FTP) نسبت به کابلهای UTP نیاز به ارتینگ (اتصال به زمین) صحیح دارند. در صورت عدم رعایت ارتینگ، شیلدها خودشان تبدیل به آنتن شده و نویز بیشتری جذب میکنند. برای نصب حرفهای کابل ۸۰۱۱۴۷، نکات زیر را رعایت کنید:
۱. اتصال سیم زهکش (Drain Wire) به بدنه رک/تجهیزات: در هر دو سر کابل، سیم زهکش مسی (که در تماس با فویل آلومینیومی است) باید به بدنه فلزی رک، پچ پنل یا تجهیزات متصل شود. بهترین روش استفاده از کیستون شیلددار (STP) و پچ پنل شیلددار است.
۲. ارتینگ فقط در یک سر (Single‑point grounding): برای جلوگیری از ایجاد حلقه ارت (Ground Loop)، در اکثر شبکهها توصیه میشود فقط یک سر کابل به زمین متصل شود و سر دیگر (مثلاً سمت سوئیچ) بدون اتصال زمین باقی بماند. لطفاً قبل از نصب با نقشه شبکه و استاندارد پروژه مشورت کنید.
۳. مقاومت زمین (Earth Resistance): مقاومت زمین نباید از ۱۰ اهم تجاوز کند. قبل از نصب، کیفیت ارت رک خود را بررسی کنید.
۴. کیستون و پچ پنل شیلددار: برای حفظ پیوستگی شیلد در تمام مسیر کابل، از کیستون و پچ پنل STP استفاده کنید. در غیر این صورت، شیلد کابل در نقطه اتصال قطع میشود و اثربخشی خود را از دست میدهد.
۵. شعاع خمش (Bending Radius): با توجه به قطر زیاد کابل (۱۱.۶ میلیمتر)، حداقل شعاع خمش ۹۵ میلیمتر را رعایت کنید. خمش شدیدتر از این مقدار به شیلد بافته شده آسیب میزند.
نصب کابل ۸۰۱۱۴۷ نیاز به تخصص و تجربه دارد. توصیه میشود نصب توسط نصابهای دارای تجربه کابلکشی صنعتی و با رعایت استانداردهای ANSI/TIA 568 و ISO/IEC 11801 انجام شود.
سوالات متداول
سوال ۱ – فرق این کابل (کد ۸۰۱۱۴۷) با کابل Cat7 S/FTP معمولی هلوکیبل (کد ۸۰۸۱۰) چیست؟
تفاوت اصلی در کاربرد Outdoor و ساختار فیزیکی است. کابل ۸۰۱۱۴۷ دارای دو لایه روکش PVC و قطر بسیار بزرگتر (۱۱.۶ میلیمتر در مقابل ۷.۵ میلیمتر) است. این کابل مقاوم در برابر اشعه UV، رطوبت و تغییرات دمایی شدید است. همچنین وزن آن بسیار بیشتر است (۱۵۳ کیلوگرم بر کیلومتر در مقابل ۶۰ کیلوگرم بر کیلومتر). از نظر عملکرد الکتریکی (پهنای باند ۶۰۰ مگاهرتز، سرعت ۱۰ گیگابیت بر ثانیه در ۱۰۰ متر)، هر دو یکسان هستند.
سوال ۲ – آیا این کابل در برابر دفن مستقیم در خاک (Direct Burial) مقاوم است؟
روکش دو جداره PVC آن را در برابر رطوبت مقاوم میکند، اما کابل به طور خاص برای دفن مستقیم در خاک طراحی نشده است. اگر نیاز به دفن کابل در زیر زمین دارید، باید از کابل با زره فولادی (Armored) و/یا ژل ضد آب استفاده کنید. لطفاً قبل از تصمیم نهایی با کارشناسان ما مشورت کنید.
سوال ۳ – آیا میتوان از این کابل برای PoE++ با توان ۹۰ وات استفاده کرد؟
بله. کابل ۸۰۱۱۴۷ با هادی ۲۳ AWG مس خالص و ساختار بهینه، توانایی انتقال حداقل ۶۰ وات (PoE++) و در شرایط ایدهآل تا ۹۰ وات را دارد. برای کاربردهای بسیار حساس، توصیه میشود فاصله کابل از منبع تغذیه کمتر از ۶۰ متر باشد تا افت ولتاژ به حداقل برسد.
سوال ۴ – آیا برای نصب این کابل به کانکتور خاصی نیاز است؟
بله و خیر. از نظر فیزیکی، این کابل با کانکتور استاندارد RJ45 شیلددار (برای سیم ۲۳ AWG) کار میکند، اما برای حفظ پیوستگی شیلد، حتماً به کیستون STP شیلددار و پچ پنل STP شیلددار نیاز دارید. همچنین به دلیل ضخامت هادی (۲۳ AWG) باید از کیستون مخصوص سیم ۲۳ استفاده کنید.
سوال ۵ – آیا این کابل از استانداردهای ایمنی در برابر آتش (مانند LSZH) برخوردار است؟
خیر. این کابل روکش PVC دارد، نه LSZH. بنابراین در صورت آتشسوزی، گازهای هالوژنه سمی (مانند HCl) تولید میکند. اگر ایمنی در برابر آتش برای شما اولویت دارد (مثل استفاده در بیمارستان یا دیتاسنتر)، از کابل Cat7 S/FTP با روکش LSZH (مانند ۸۰۸۱۰) استفاده کنید. کابل ۸۰۱۱۴۷ برای فضای باز طراحی شده است، جایی که دود و گازهای سمی معمولاً خطر کمتری دارند.
-----------------------------------------------------
