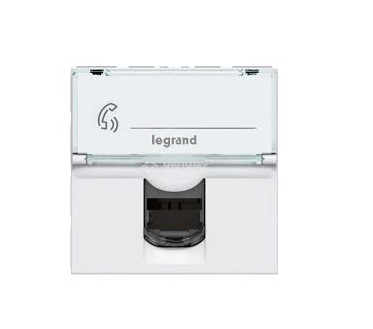

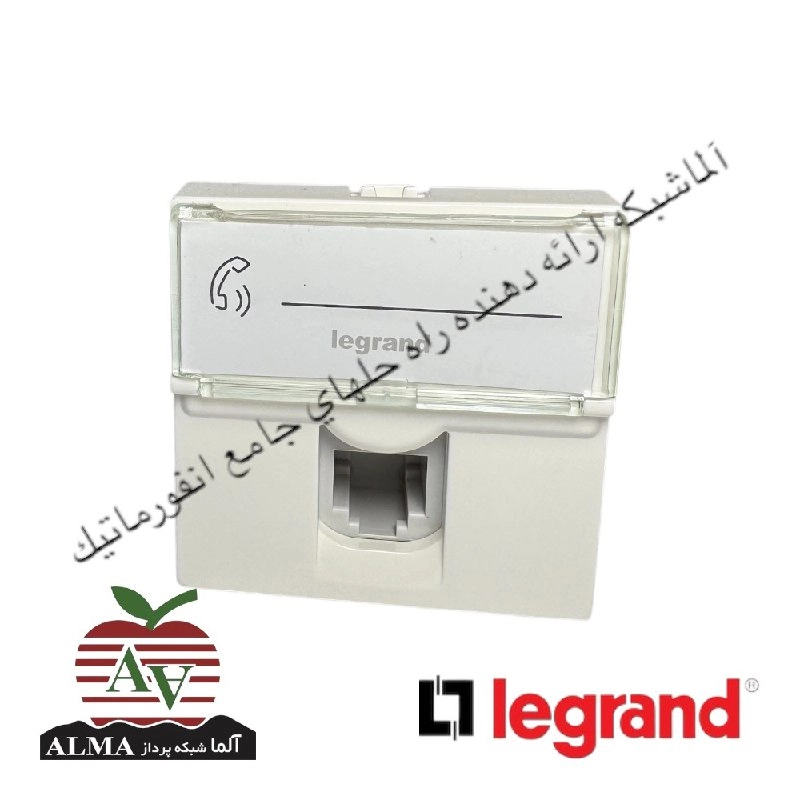

کیستون (پریز) تلفن Cat3-RJ11 لگراند (پهن) 2 ماژول 78731

به طور کلی کیستون ها، در انتهای مسیر (شبکه یا ویس) جهت استفاده کاربر قرار می گیرند. کیستون‌‌های تلفن نیز در انتهای مسیر خطوط تلفن داخلی (شرکت یا ساختمان مسکونی) قرار می گیرد و به آن در بعضی مواقع مادگی تلفن یا سوکت تلفن گفته می‌شود.

در واقع طراحی کیستون‌ها به گونه ای است، که در یک طرف آن به کابل ارتباطی متصل می گردد و طرف دیگر آن به وسیله پچ کورد به دیوایس متصل می‌گردد.یکی از تفاوت های کیستون شبکه و تلفن این است، که کیستون های شبکه به صورت شیلدار عرضه می گردد، ولی کیستون های تلفن بدون شیلد و فویل می باشد. یکی از بهترین تولید کنندکان پریزهای تلفن، شرکت لگراند می باشد. سری موزائیک لگراند با پارت نامبر 78731 تولید می شود.

کیستون تلفن باریک لگراند با پارت نامبر 78731 دارای ویژگی های زیر می باشد:

- به اندازه یک ماژول فضا  اشغال می کند. (یک ماژول در استاندارد لگراند 45*45 میلیمتر می باشد)

- قابلیت ماژولاریتی و ترکیب یا سایر پریزها را دارد.

- کیفیت بسیار بالای کیستون لگراند

- جهت نصب نیاز به ابزار پانچ وجود ندارد.

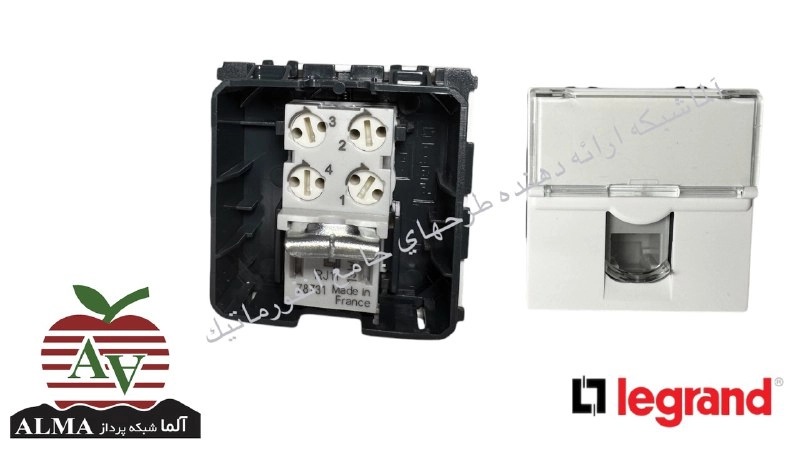

- دارای چهار پین اتصال، جهت اتصال کیستون تلفن در استانداردهای مختلف می باشد.(که در شکل زیر نمایش داده شده است)

روش نصب کیستون تلفن لگراند، در شکل بالا در سه مرحله نشان داده شده است:

1- روکش کابل حدود 33 میلیمتر جدا شود

2- ترمینشن به وسیله یک پیچ گوشتی ساده

3- اتصال کیستون تلفن به کیستون بعدی بر اساس نقشه مخابراتی(درصورت نیاز)

در شکل زیر انواع پریزهای تلفن لگراند سری Mosaic Programe نمایش داده شده است:

لطفا جهت مشاهده پریزهای برق و مکانیزم‌های شبکه به صفحات مرتبط در وبسایت مراجعه فرمایید..
