معرفی پچ پنل Cat8 SFTP سری LCS³ لگراند – کد ۳۳۷۸۲

شبکه‌های مدرن تشنه سرعت هستند؛ سرعتی که تا همین چند سال پیش فقط در حد آزمایشگاه‌های پیشرفته ممکن به نظر می‌رسید. امروزه دیتاسنترها، سازمان‌های بزرگ، مراکز پردازش ابری و حتی شبکه‌های مخابراتی پیشرفته به جایی رسیده‌اند که پهنای باند ۱ گیگابیت یا ۱۰ گیگابیت دیگر جوابگوی نیاز آن‌ها نیست. ترافیک داده‌های عظیم، جریان‌های ویدئویی با وضوح 4K و 8K، انتقال بی‌وقفه فایل‌های چندده گیگابایتی و به‌کارگیری گسترده فناوری‌هایی مانند هوش مصنوعی، رایانش ابری و اینترنت اشیا (IoT)، زیرساخت‌های قدیمی را با چالش جدی مواجه کرده است.

 در این میان، استاندارد Cat8 به عنوان پیشرفته‌ترین نسل کابل‌کشی مسی، نیاز به سرعت‌های ۲۵ تا ۴۰ گیگابیت بر ثانیه را پاسخ می‌دهد. اما داشتن کابل Cat8 به تنهایی کافی نیست. نقطه مرکزی و قلب مدیریت کابل در هر رک شبکه، پچ پنل است؛ دستگاهی که همه پورت‌های شبکه از سراسر ساختمان به آن ختم می‌شوند. پچ پنل Cat8 SFTP سری LCS³ لگراند با کد فنی ۳۳۷۸۲ دقیقاً در این نقطه راهبردی قرار گرفته است. این محصول که توسط شرکت آلما شبکه برای اولین بار به بازار ایران معرفی گردید، یکی از پیشرفته‌ترین و پرسرعت‌ترین پچ پنل‌های مسی موجود در جهان است که از پهنای باند ۲۰۰۰ مگاهرتز و سرعت ۴۰ گیگابیت بر ثانیه پشتیبانی می‌کند. در ادامه به طور کامل به بررسی مشخصات فنی، قابلیت‌های منحصر‌به‌فرد سری LCS³، مزایای استفاده از این پچ پنل در مقابل محصولات معمولی، روش نصب گام به گام خواهیم پرداخت.

جدول مشخصات فنی پچ پنل لگراند LCS³ Cat8 مدل ۳۳۷۸۲

پچ پنل ۳۳۷۸۲ دقیقاً چیست و چه تفاوتی با پچ پنل‌های معمولی دارد؟

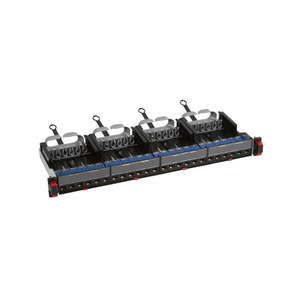

پچ پنل ۳۳۷۸۲ یک پچ پنل ۱۹ اینچی ۲۴ پورت آماده با ۲۴ عدد کیستون Cat8 STP است که برای نصب در رک‌های استاندارد شبکه و مخابراتی طراحی شده است. اما این تیتر خشک و کوتاه، هیچ‌گاه گویای ارزش واقعی این محصول نیست. چیزی که پچ پنل ۳۳۷۸۲ را از هزاران پچ پنل معمولی موجود در بازار جدا می‌کند، ترکیبی از فناوری‌های نوآورانه، طراحی دقیق ماژولار و سازگاری کامل با استانداردهای روز دنیا است. بیایید یک به یک این تفاوت‌های اساسی را واکاوی کنیم.

۱. سیستم Soluclip نسل جدید: پایان عصر پیچ و مهره

نصب پچ پنل روی رک، همیشه یکی از مراحل ساده اما خسته‌کننده کابل‌کشی بوده است. برای بستن یک پچ پنل معمولی، باید آن را روی رک قرار دهید، از پشت رک پیچ‌ها را رد کنید، مهره بزنید، با آچار یا دست آنها را بچرخانید تا محکم شود، و سپس دوباره سفت کنید که لق نزند. این کار اگر در ارتفاع (بالای سر) انجام شود، بسیار زمان‌بر و دشوار خواهد بود.

اما پچ پنل ۳۳۷۸۲ به سیستم انحصاری Soluclip نسل جدید مجهز شده است. در پشت پچ پنل، چهار گیره فنری قوی با روکش پلاستیکی مقاوم جای گرفته‌اند. برای نصب، کافی است پچ پنل را روی ریل‌های رک قرار دهید، آن را محکم به سمت داخل فشار دهید تا گیره‌ها روی ریل قفل شوند – آن هم بدون نیاز به هیچ پیچ و ابزاری. سیستم Soluclip طوری طراحی شده که بر روی ریل‌هایی با ضخامت ۱.۵ تا ۲ میلی‌متر به خوبی عمل می‌کند. در ضمن، این گیره‌ها به طور خودکار اتصال ارت پچ پنل به بدنه رک (که معمولاً فلزی و بدون رنگ است) را برقرار می‌کنند. برای خارج کردن پچ پنل از رک نیز کافی است گیره‌ها را با انگشت از روی ریل خارج کنید – بدون نیاز به هیچ ابزاری. این ویژگی شاید در نگاه اول کوچک به نظر برسد، اما در پروژه‌های بزرگ با ده‌ها رک و صدها پورت، زمان نصب و نگهداری را به شکلی چشمگیر کاهش می‌دهد.

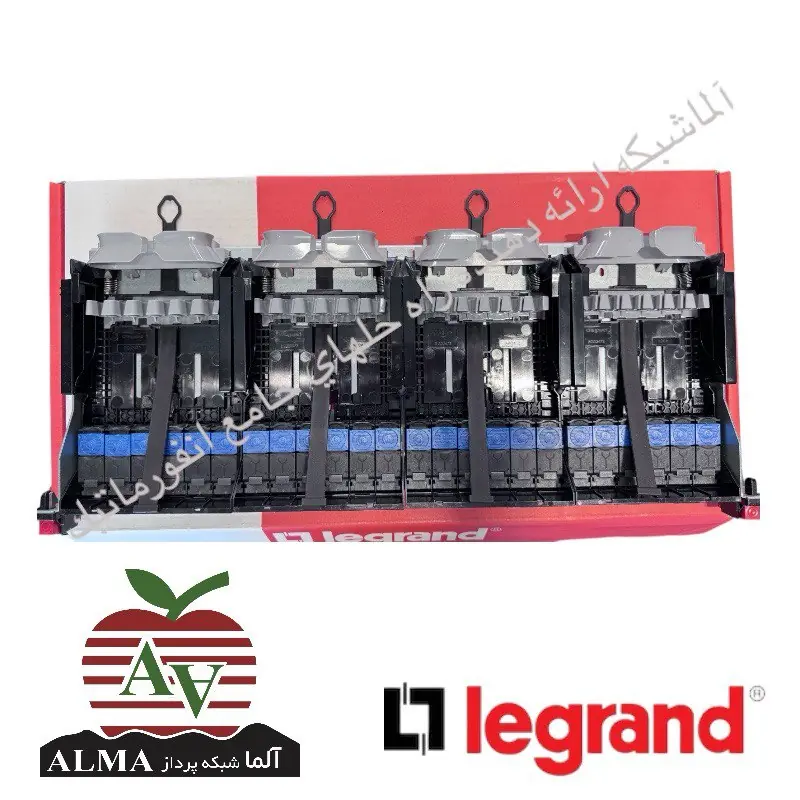

۲. کاست‌های ۶ تایی مجرا با خروج سریع: معماری کاملاً ماژولار

بیشتر پچ پنل‌های موجود بازار از نوع یکپارچه (Fixed) هستند. یعنی اگر یک پورت از ۲۴ پورت آسیب ببیند یا کیستون آن خراب شود، تعویض آن به مراتب دشوار خواهد بود – و حتی گاهی مجبورید کل پچ پنل را از رک خارج کنید.

اما پچ پنل ۳۳۷۸۲ به ۴ کاست ۶ تایی مستقل و مجزا (Cassettes) تقسیم شده است. هر کاست دقیقاً ۶ کیستون را در خود جای داده و به طور کامل از پچ پنل جدا می‌شود. برای جدا کردن کاست، تنها کافی است دکمه پوش‑باتن (Push‑button) در جلوی کاست را فشار دهید. آنگاه کاست به سمت جلو بیرون می‌آید (مکانیزم قفل فنری). حالا شما به راحتی و با دسترسی کامل، می‌توانید هر کاست را تعویض کنید، کیستون معیوب را از روی کاست خارج کرده و یک کیستون نو سر جای آن نصب کنید. سپس کاست را به داخل پچ پنل برگردانید تا با کلیک در جای خود قفل شود.

 چرا این طراحی ماژولار اهمیت دارد؟

ارتقاء تدریجی از Cat8 به فناوری بالاتر (مثلاً ۲۵ یا ۴۰ گیگابیت به نسل بعدی). کافیست کاست‌ها را تعویض کنید.

تعمیر و نگهداری سریع بدون تأثیر بر کل شبکه. خرابی یک پورت مانع از کار بقیه پورت‌ها نخواهد بود.

دسته‌بندی فیزیکی شبکه: می‌توانید هر کاست را به منطقه خاصی از ساختمان اختصاص دهید (طبقه اول، دوم، اتاق سرور و...). همچنین رنگ‌بندی هر کاست (سفید، زرد، آبی، قرمز) از پیش تعیین شده است.

۳. کیستون‌های (بدون ابزار) با تکنولوژی Quick‑Connect

کیستون‌های همراه این پچ پنل (۲۴ عدد Cat8 STP) با تکنولوژی quick‑connect toolless طراحی شده‌اند. یعنی برای اتصال کابل شبکه به کیستون، نیازی به پانچ تول، پرس و حتی سیم‌لخت‌کن نیست. مراحل ساده است:

کابل شبکه را آماده کنید (حدود ۳ سانتی‌متر روکش خارجی را با قیچی مخصوص باز کنید).

زوج‌های سیم (۴ زوج) را مطابق استاندارد T568A یا T568B ردیف کنید.

هر زوج سیم را داخل جایگاه مخصوص خود روی کیستون قرار دهید.

کلیپ محافظ روی کیستون را ببندید. با بستن کلیپ، تماس‌های داخلی به صورت خودکار و بدون ابزار روی سیم‌ها قفل می‌شوند و همزمان اتصال شیلد (Shield) نیز برقرار می‌گردد.

نتایج این فناوری به چه دردی می‌خورد؟ سرعت نصب تا ۵ دقیقه در هر کیستون کاهش می‌یابد؛ احتمال خطای اتصال (واژگونی زوج‌ها یا تماس ناقص) تقریباً به صفر می‌رسد و اتصال شیلد مسیری پیوسته و بدون وقفه ایجاد می‌کند.

مزایای کلیدی خرید و استفاده از پچ پنل Cat8 لگراند LCS³

حال که با معماری منحصر‌به‌فرد این پچ پنل آشنا شدید، وقت آن است که مزایای عملی آن را برای شبکه شما فهرست کنیم. این مزایا صرفاً روی کاغذ نیست؛ بلکه در عرصه واقعی پروژه‌های حساس دیتاسنتری به اثبات رسیده است.

۴۰ گیگابیت بر ثانیه – پشتیبانی از بالاترین سرعت مسی موجود

صرف نظر از تبلیغات بازاریابی، استاندارد Cat8 بالاترین سرعت ممکن در شبکه‌های مبتنی بر جفت‌تابیده مسی (Twisted Pair) است. پچ پنل ۳۳۷۸۲، با پشتیبانی از باند فرکانسی ۲۰۰۰ تا ۲۵۰۰ مگاهرتز و سرعت ۴۰ گیگابیت بر ثانیه، به شما امکان می‌دهد شبکه‌ای با توان پاسخگویی به جریان‌های ۲۵GBASE‑T و ۴۰GBASE‑T پیاده کنید. مقایس کنید با کابل Cat6a که تنها ۵۰۰ مگاهرتز فرکانس و ۱۰ گیگابیت ارائه می‌دهد.

ارت کامل End‑to‑End بدون نیاز به سیم اضافی

در پچ پنل‌های معمولی، برای برقراری ارت شیلد، اغلب مجبورید یک سیم ارت مجزا به بدنه پچ پنل متصل کنید و آن را به فضای متصل رک ببرید. اما پچ پنل ۳۳۷۸۲ به گونه‌ای طراحی شده که از کیستون تا بدنه پچ پنل و از بدنه تا ریل رک یک مسیر ارت پیوسته برقرار می‌شود. حتی در کیستون، با بستن کلیپ محافظ، اتصال شیلد به طور خودکار تکمیل می‌گردد. این یعنی هیچ نقطه شکستی در مسیر اتصال به زمین ندارید و درصد حفاظت در برابر نویزهای الکترومغناطیسی (EMI/RFI) به بالاترین حد خود می‌رسد.

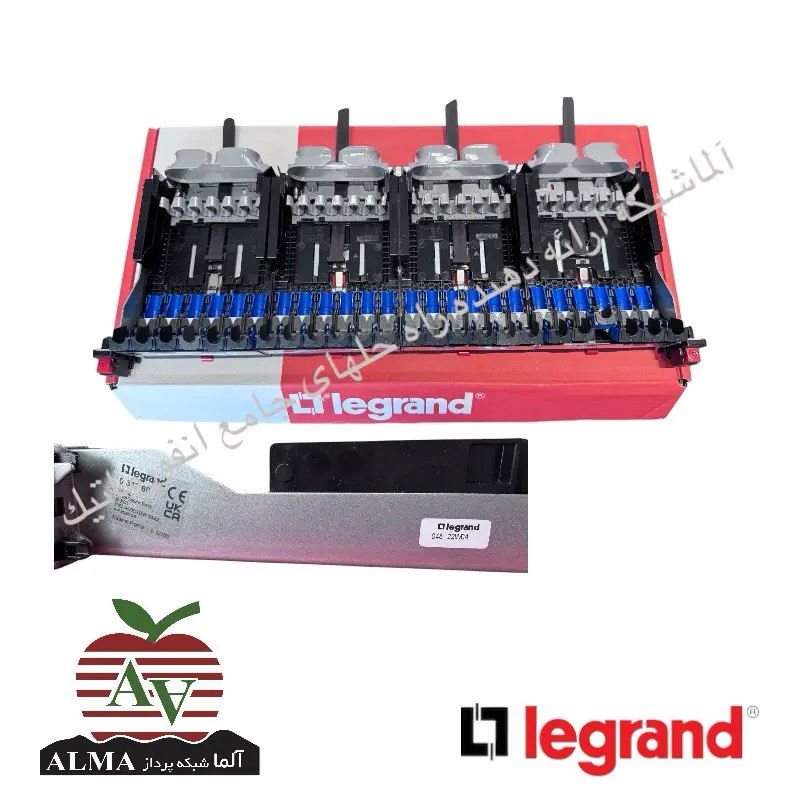

مدیریت حرفه‌ای کابل با راهنمای زیگ‌زاگ پشت پچ پنل

یکی از عذاب‌آورترین چالش‌ها در پشت پچ پنل، گره خوردن کابل‌ها به یکدیگر، عدم دسترسی و بی‌نظمی است. پچ پنل ۳۳۷۸۲ به یک راهنمای کابل زیگ‌زاگ (Rear Zig‑zag Cable Guide) در پشت خود مجهز شده است. این راهنما به شما اجازه می‌دهد کابل‌های ورودی را به طور مجزا و دسته‌بندی شده از پشت هدایت کنید، بدون آن‌که گره بخورند و با یکدیگر تداخل داشته باشند. هنگامی که کاست‌ها را برای تعویض کیستون بیرون می‌کشید، کابل‌ها همچنان مرتب باقی می‌مانند و دسترسی به کیستون معیوب بسیار آسان است.

۲۵۰۰ بار اتصال و قطع – کیستون‌های فوق‌مقاوم

کیستون‌های همراه پچ پنل ۳۳۷۸۲ برای حداقل ۲۵۰۰ بار وصل و جدا شدن (Plug In/Out) تست شده‌اند. برای یک شبکه سازمانی که به طور مداوم در حال جابجایی کاربران، افزودن تجهیزات و تغییر چیدمان است، این یک ویژگی حیاتی محسوب می‌شود. قطعات تماس‌دهنده در کیستون‌های لگراند LCS³ حداقل ۵۰ میکرواینچ طلا به همراه پلاتین و نیکل روکش شده‌اند تا در برابر سایش طولانی‌مدت مقاوم باشند.

پشتیبانی از PoE++ (IEEE 802.3bt) در شبکه‌های جدید

روند استفاده از فناوری Power over Ethernet (PoE) روز به روز در حال گسترش است. از دوربین‌های مدار بسته و اکسس‌پوینت‌های وایفای گرفته تا روشنایی هوشمند و تابلوی دیجیتال، همگی از یک کابل شبکه هم دیتا و هم برق دریافت می‌کنند. پچ پنل ۳۳۷۸۲ لگراند به طور کامل از PoE++ استاندارد IEEE 802.3bt (که حداکثر توان ۹۰ وات بر پورت را تأمین می‌کند) پشتیبانی می‌کند. این یعنی خیال شما از بابت تغذیه دوربین‌های پان‌تیلت‌زوم (PTZ) مجهز به بخاری، ویدئو کنفرانس‌های پرتوان و سایر تجهیزات PoE راحت خواهد بود.

کاست‌های رنگی برای شناسایی سریع

چهار کاست پچ پنل ۳۳۷۸۲ هر یک با یک رنگ خاص (سفید، زرد، آبی، قرمز) عرضه می‌شوند. این رنگ‌ها برای چه کاری مفیدند؟ فرض کنید هر رنگ را به یک سرویس یا دپارتمان اختصاص دهید:

سفید: شبکه LAN اصلی

زرد: شبکه امنیتی (CCTV و کنترل تردد)

آبی: شبکه تلفن تحت IP (VoIP)

قرمز: تجهیزات خاص

دیگر برای عیب یابی نیازی نیست تک تک پورت‌ها را تست و شماره‌گذاری کنید. با یک نگاه به رنگ کاست متوجه می‌شوید سرویس مورد نظر شما روی کدام کاست قرار دارد.

راهنمای گام به گام نصب و نگهداری پچ پنل Cat8 لگراند

نصب پچ پنل ۳۳۷۸۲ بسیار ساده است و یک نصاب حرفه‌ای با ابزار پایه می‌تواند آن را در کوتاه‌ترین زمان انجام دهد.

مرحله ۱ – باز کردن پچ پنل و تجهیز محل نصب

پچ پنل را از بسته بندی خارج کنید. موقعیت مورد نظر را در رک ۱۹ اینچی انتخاب کنید (ارتفاع پچ پنل ۲U). در صورتی که روی رک برچسب شناسایی دارید، فضای کافی برای دسترسی به پشت و جلوی پچ پنل فراهم باشد. همچنین منبع ارت رک را چک کنید؛ پچ پنل از طریق Soluclip‌ها به بدنه رک ارت می‌شود، پس رک باید به زمین متصل باشد.

مرحله ۲ – نصب پچ پنل با سیستم Soluclip

پچ پنل را روی ریل‌های رک قرار دهید. آن را با دو دست محکم بگیرید و به موازات ریل‌ها به داخل فشار دهید. با صدای “کلیک” خواهید فهمید Soluclip‌ها قفل شده‌اند. کمی پچ پنل را به چپ و راست تکان دهید تا مطمئن شوید لق نمی‌زند. اگر بعدها خواستید پچ پنل را خارج کنید، کافی است یک پیچ‌گوشتی صاف را در سوراخ مخصوص هر Soluclip بچرخانید و گیره را از روی ریل آزاد کنید.

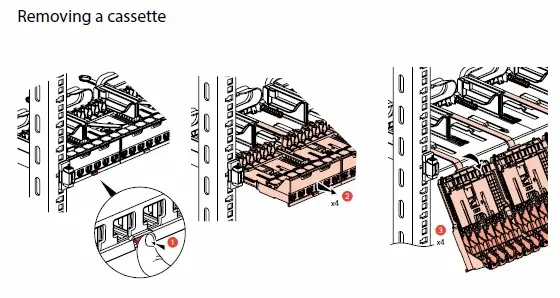

مرحله ۳ – خارج کردن کاست‌ها برای دسترسی به پشت

دکمه push‑button هر یک از چهار کاست را با انگشت فشار دهید. کاست به سمت جلو حرکت می‌کند. کاست را به سمت خود بیرون بکشید (تا وقتی که متوقف شود). حالا دسترسی کاملی به پشت پچ پنل و اتصال کابل به کیستون خواهید داشت.

مرحله ۴ – اتصال کابل شبکه Cat8 به کیستون (بدون ابزار)

کیستون Cat8 را از روی کاست جدا کنید (با فشار دادن کلیپ). کابل شبکه Cat8 S/FTP یا F/FTP خود را آماده کنید. روکش خارجی کابل را حدود ۳ سانتی‌متر باز کنید. زوج‌های سیم را مطابق استاندارد T568B (یا T568A) مرتب کنید (معمولاً T568B در ایران رایج است). هر زوج سیم را در جایگاه مربوطه روی کیستون قرار دهید (فشار زیادی لازم نیست). کلیپ محافظ کیستون را ببندید تا سیم‌ها قفل شوند. کیستون را به داخل کاست برگردانید، طوری که قفل آن در جای خود بشنود.

مرحله ۵ – بستن کابل‌ها در راهنمای پشت پچ پنل (Cable Guide)

پس از اتصال همه کابل‌ها به کاست‌ها، هر کاست را به داخل پچ پنل برگردانید تا کلیک کند. حالا کابل‌های هر کاست را در مسیر مخصوص راهنمای زیگ‌زاگ جای دهید و با بست‌های نایلونی (کابل بند) محکم کنید. اطمینان حاصل کنید که کابل‌ها شل و آویزان نباشند و کشش کابل به کیستون منتقل نشود.

مرحله ۶ – برچسب‌گذاری و مستندسازی

برچسب‌های رنگی همراه محصول (سفید، زرد، آبی، قرمز) را روی کاست‌های متناسب با نوع سرویس بچسبانید. همچنین از یک لیبلر حرفه‌ای برای شماره‌گذاری هر پورت (مثلاً P01 تا P24) استفاده کنید. این کار عیب‌یابی آینده را بسیار آسان می‌کند.

مرحله ۷ – تست نهایی با آنالایزر کابل (Fluke)

در پروژه‌های رسمی و مناقصه‌ای، پس از نصب باید تست فلوک (Fluke Permanent Link) انجام دهید. پچ پنل ۳۳۷۸۲ در صورت استفاده با کابل Cat8 استاندارد به راحتی از تست رابط دائمی عبور می‌کند و نتایج با حاشیه اطمینان مناسب ثبت می‌شود. مطمئن شوید تستر شما از استاندارد Cat8 پشتیبانی می‌کند (تا فرکانس ۲۰۰۰ مگاهرتز).

پرسش‌های متداول درباره پچ پنل Cat8 لگراند LCS³

آیا پچ پنل ۳۳۷۸۲ با کابل Cat6a نیز کار می‌کند؟

بله. کیستون‌های Cat8 در پچ پنل ۳۳۷۸۲ با کابل Cat6a نیز به خوبی اتصال برقرار می‌کنند. در این حالت، سرعت شبکه شما به حداکثر توان کابل Cat6a (۱۰ گیگابیت بر ثانیه) محدود می‌شود. ولی در آینده که شبکه را به کابل Cat8 ارتقاء دهید، همان پچ پنل بدون تغییر، آماده پشتیبانی از ۴۰ گیگابیت خواهد بود.

آیا پشتیبانی از پهنای باند ۲۰۰۰ مگاهرتز واقعاً کاربردی است؟

داده‌های واقعی نشان می‌دهد که هم‌اکنون بسیاری از دیتاسنترهای بزرگ بین‌المللی از لینک‌های ۲۵ و ۴۰ گیگابیت بر ثانیه برای اتصال سرورها به سوئیچ‌های Core استفاده می‌کنند. برای مثال، سرورهای نسل Intel Eagle Stream و AMD Genoa دارای پورت‌های ۲۵ و ۱۰۰ گیگابیت هستند و پچ پنل Cat8 زیرساخت مناسبی برای بهره‌برداری از این پورت‌ها فراهم می‌کند.

آیا برای نصب کیستون حتماً باید کاست را از پچ پنل خارج کنیم؟

خیر، اگر فضای کافی در پشت رک دارید، می‌توانید کیستون را بدون خارج کردن کاست نیز نصب کنید. اما برای راحتی و اطمینان از کیفیت اتصال، پیشنهاد می‌شود کاست را خارج کنید و روی میز کار کیستون را به کابل متصل نمایید.

آیا نصب این پچ پنل نیاز به برق جداگانه دارد؟

خیر. پچ پنل یک تجهیزات کاملاً غیرفعال (Passive) است و به برق جداگانه‌ای نیاز ندارد. تنها برق عبوری از آن برای تجهیزات PoE++ است که از طریق کابل شبکه تأمین می‌شود.

یا می‌توان از این پچ پنل برای فیبر نوری نیز استفاده کرد؟

خیر. پچ پنل مسی LCS³ تنها با کیستون‌های مسی (RJ45) کار می‌کند. لگراند برای فیبر نوری محصولات جداگانه‌ای با کاست‌های فیبر (MTP/LC) دارد که کدهای متفاوتی دارند. اگر به پچ پنل فیبر نوری با استاندارد LCS³ نیاز دارید، لطفاً با کارشناسان آلما شبکه مشورت کنید.

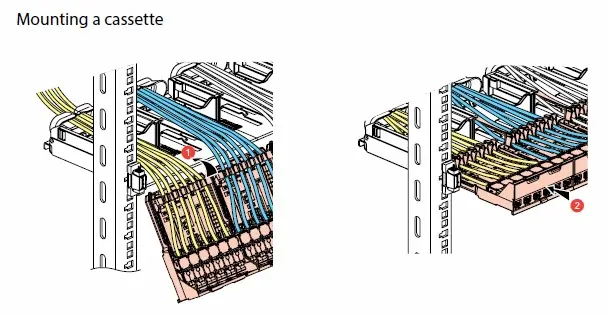

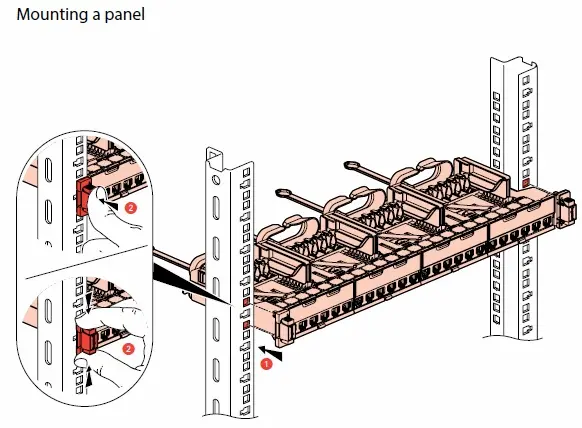

در شکل زیر نحوه نصب پچ پنل و کاست ها بر روی کابیت رک نمایش داده شده اس. همانطور که مشاهده می فرمایید نیاز به هیچ گونه پیچ وو مهره ای نمی باشد.

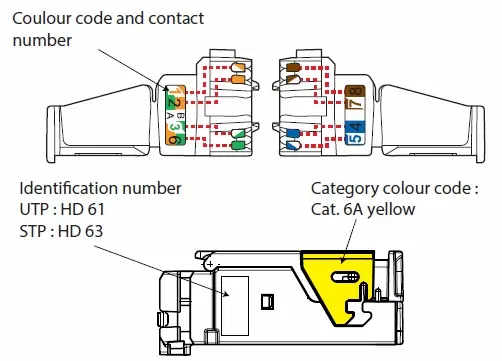

در شکل روبرو کیستون های شبکه پچ پنل های LCS3 نمایش داده شده است. به رنگ بندی ها و استاندارهای روی کیستون ها دقت بفرمایید.  هر دو استاندارد TIA568B و TAI568A قابل نصب می باشد. در شکل زیر ابعاد کیستون های پچ پنل LCS3 لگراند نمایش داده شده است.

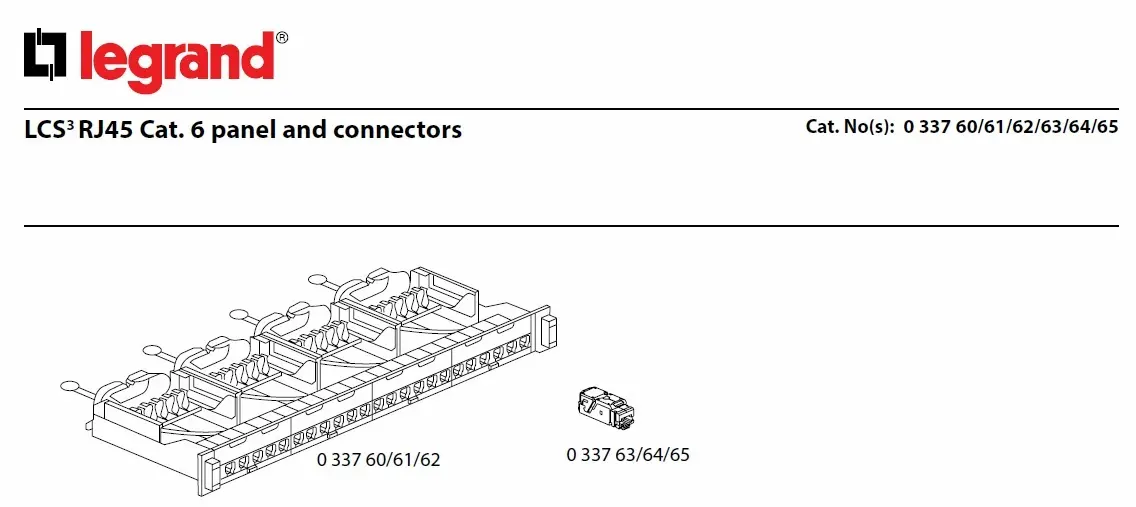

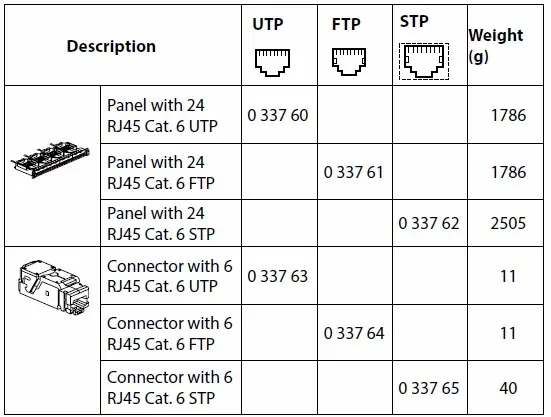

همانور که در شکل روبرو می توانید مشاهده بفرمایید،کیستون ها و پچ پنل های سری LCS3 لگراند معرفی شده است. هر کیستون بسته به نوع Category برای یک پچ پنل مناسب می باشد.

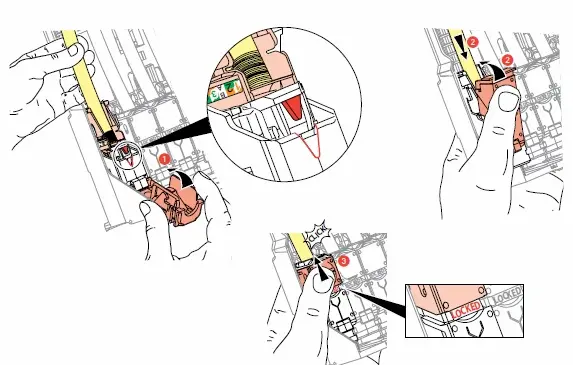

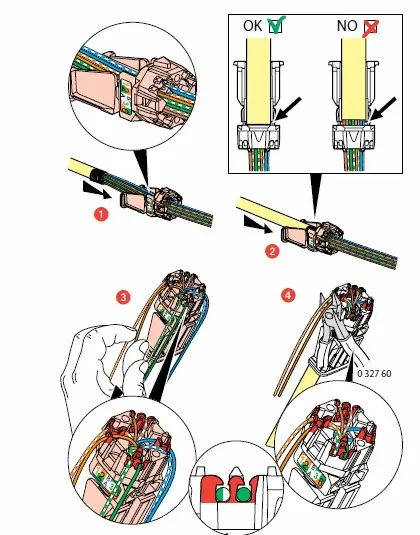

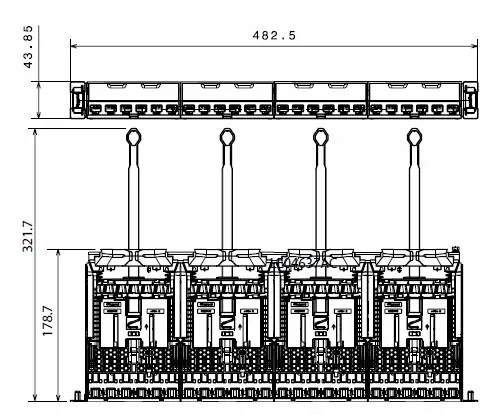

ابعاد پچ پنل های لگراند در شکل سمت چپ نشان داده شده است. - عرض پچ پنل 482 میلیمتر - ارتفاع پچ پنل لگراند 44 میلیمتر - عمق پچ پنل که شامل ابزار مدیریت کابل می باشد، حدود 17 سانتی متر می باشد.   در شکل پایین نیز روش ترمینشین کیستون های پچ پنل سری LCS3 لگراند نمایش داده شده است. کیفیت فوق العاده ترمینیشن از ویژگی های آن می‌باشد.
