مقدمه‌ای بر ساختار کابل شبکه
کابل شبکه یا همان کابل اترنت، یکی از اصلی‌ترین اجزای زیرساخت شبکه‌های کامپیوتری است که وظیفه انتقال داده‌ها را بین دستگاه‌ها، سوئیچ‌ها، روترها و سرورها بر عهده دارد. اگرچه بسیاری از کاربران تصور می‌کنند که همه کابل‌های شبکه صرفاً از نظر عملکرد با هم تفاوت دارند، اما واقعیت این است که رنگ بیرونی این کابل‌ها نیز می‌تواند دارای معنا و کاربرد خاصی باشد. ما در آلما شبکه به بررسی اهمیت رنگ‌بندی کابل شبکه، استانداردهای مرتبط با آن و کاربردهای عملی آن در محیط‌های مختلف می‌پردازیم.
تفاوت کابل شبکه با پروتکل اترنت
پیش از ورود به بحث رنگ‌بندی، لازم است به یک نکته مهم اشاره کنیم. اترنت (Ethernet) در واقع یک پروتکل انتقال داده است و نه یک نوع خاص از کابل. کابل‌هایی از جمله کابل‌های زوج تابیده مثل Cat5e، Cat6 و Cat6Aکابل فیبر نوری و حتی کابل‌های کواکسیال می‌توانند برای انتقال داده‌های اترنت مورد استفاده قرار گیرند. اما در این مقاله منظور از "کابل شبکه"، کابل‌های زوج تابیده مسی است که در ساختار شبکه‌های محلی بیشترین کاربرد را دارند.
آیا رنگ کابل شبکه اهمیت دارد؟
از نظر فنی، رنگ بیرونی کابل شبکه تأثیری بر عملکرد آن ندارد. به عبارتی دیگر، سرعت، پهنای باند یا کیفیت انتقال داده به رنگ کابل وابسته نیست. اما از نظر سازمان‌دهی، مدیریت و نگهداری شبکه، رنگ‌بندی کابل‌ها نقش مهمی ایفا می‌کند. به همین دلیل، در طراحی و اجرای شبکه‌های ساختاریافته (Structured Cabling System)، استفاده از رنگ‌های مختلف می‌تواند باعث کاهش اشتباهات، تسهیل عیب‌یابی و افزایش بهره‌وری شود.
استانداردهای رنگ‌بندی در کابل‌کشی ساختاریافته
در آمریکای شمالی، استاندارد ANSI/TIA-606-D به عنوان مرجع اصلی در مدیریت و لیبل گذاری زیرساخت‌های مخابراتی شناخته می‌شود. این استاندارد اگرچه تمرکز اصلی خود را بر روی سیستم‌های شناسایی و برچسب‌گذاری قرار داده، اما در بخش‌هایی نیز به استفاده از رنگ به عنوان ابزاری برای تفکیک کاربرد و محل اتصال کابل‌ها اشاره می‌کند. در این استاندارد آمده است که رنگ‌ها می‌توانند برای شناسایی نوع، عملکرد یا محل اجزای شبکه مورد استفاده قرار گیرند، اما رعایت این رنگ‌بندی الزام‌آور نبوده و در دسته توصیه‌های "بهترین شیوه" قرار می‌گیرد.
کاربرد رنگ‌ها در نقاط اتصال و توزیع شبکه

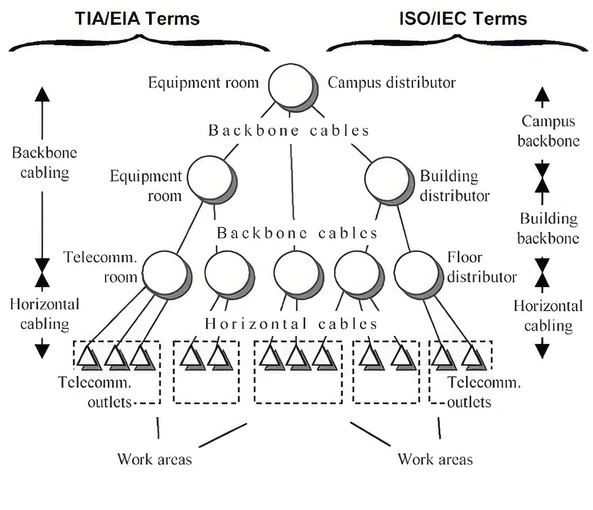

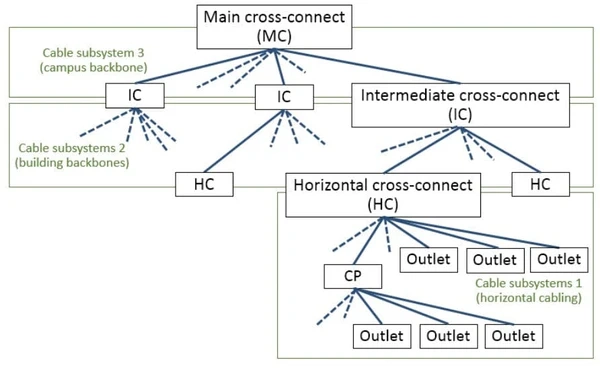

در سیستم کابل‌کشی ساختاریافته، بخش‌های مختلفی وجود دارد که در آن‌ها رنگ‌بندی می‌تواند مفید باشد. به عنوان مثال، در اتاق‌های مخابراتی (Telecommunications Rooms) که به عنوان نقاط توزیع طبقه‌ای عمل می‌کنند، کابل‌های افقی به تجهیزات متصل می‌شوند. در این نقاط، استفاده از رنگ‌های مختلف برای تمایز میان کابل‌های ورودی، خروجی، پچ‌پنل‌ها یا محل‌های نصب مکانیزم شبکه می‌تواند ساختار شبکه را بسیار واضح‌تر کند.
رنگ‌بندی در پروژه‌های سازمانی و دیتاسنترها

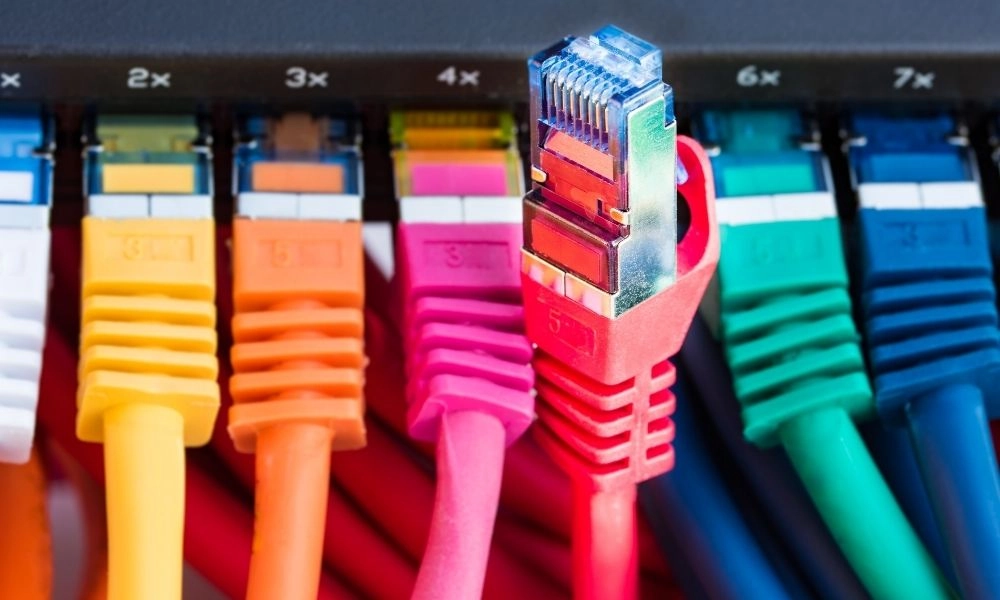

در محیط‌های سازمانی و به‌ویژه در دیتاسنترها که معمولاً تعداد زیادی اتصال همزمان وجود دارد، استفاده از رنگ‌بندی منظم و مستندشده می‌تواند زمان عیب‌یابی را به شدت کاهش دهد. برای مثال، می‌توان کابل‌هایی که به سرورها متصل می‌شوند را با یک رنگ، و کابل‌های مرتبط با تجهیزات ذخیره‌سازی را با رنگی دیگر مشخص کرد. به همین صورت، تفکیک VLANها یا شبکه‌های مجازی نیز با استفاده از رنگ‌های مختلف بسیار ساده‌تر می‌شود.
رعایت رنگ‌بندی در سیستم‌های امنیتی و اضطراری
یکی از کاربردهای مهم رنگ‌بندی، استفاده از رنگ‌های خاص برای شبکه‌های امنیتی یا اضطراری است. برای نمونه، در بسیاری از پروژه‌ها از رنگ زرد برای دوربین‌های مدار بسته، سیستم‌های اعلام خطر و سنسورهای حرکتی استفاده می‌شود. همچنین، برای سیستم‌های اضطراری مانند آژیرهای هشدار آتش‌سوزی، در برخی مناطق استفاده از رنگ قرمز به صورت اجباری در قوانین محلی آمده است. بنابراین، بررسی الزامات قانونی در خصوص استفاده از رنگ قرمز در سیستم‌های نجات، پیش از اجرای پروژه بسیار مهم است.
تفاوت رنگ‌بندی در پروژه‌های خانگی و تجاری
در پروژه‌های خانگی، معمولاً آزادی بیشتری برای انتخاب رنگ وجود دارد و می‌توان از رنگ‌هایی استفاده کرد که با طراحی داخلی هم‌خوانی دارند. با این حال، برای نگهداری آینده و جلوگیری از سردرگمی، پیشنهاد می‌شود حتی در خانه نیز از الگوهای رنگی منظم و برچسب‌گذاری مناسب استفاده شود. در پروژه‌های تجاری اما، به دلیل گستردگی و پیچیدگی شبکه، پیروی از یک الگوی رنگ‌بندی مستند ضروری است.
استفاده از رنگ به عنوان ابزار مستندسازی
هر چقدر هم که یک سیستم رنگ‌بندی دقیق طراحی شود، اگر مستندسازی نشود، در نهایت موجب سردرگمی خواهد شد. در نتیجه، پس از تعیین رنگ‌بندی، باید تمامی آن‌ها در قالب نمودارها و لیست‌ها ثبت شده و به صورت دائمی در محل نصب کابل‌ها قرار گیرند. این مستندسازی باید شامل اطلاعاتی مانند نوع کابل، رنگ، مقصد، کاربرد، و سایر اطلاعات مهم باشد. استفاده از برچسب‌های چاپ‌شده با چاپگر صنعتی، به جای برچسب‌های دستی، نیز توصیه می‌شود.
اشتباهات رایج در رنگ‌بندی کابل شبکه
یکی از اشتباهات رایج این است که تکنسین‌ها به جای پیروی از یک الگوی مشخص، از رنگ‌ها به صورت تصادفی استفاده می‌کنند. این کار در کوتاه‌مدت ممکن است بدون مشکل باشد، اما در درازمدت باعث پیچیدگی در تعمیر، نگهداری و توسعه شبکه می‌شود. اشتباه رایج دیگر، استفاده نکردن از برچسب یا عدم بروزرسانی مستندات است که حتی با وجود رنگ‌بندی صحیح، موجب سردرگمی خواهد شد.
بهترین شیوه‌ها در رنگ‌بندی کابل شبکه
برای دستیابی به یک سیستم شبکه منظم و قابل نگهداری، رعایت چند اصل اساسی در رنگ‌بندی ضروری است:
ثبات در استفاده از رنگ‌ها: الگوی رنگی باید در سراسر شبکه یکسان باشد. مثلاً اگر رنگ آبی (مانند کابل شبکه لگراند Cat6UTP و Cat6SFT) برای شبکه اصلی استفاده شده، در هیچ نقطه‌ای نباید به عنوان شبکه فرعی به کار رود.
استفاده همزمان از رنگ و برچسب: تنها تکیه بر رنگ کافی نیست، زیرا ممکن است به دلایل مختلف رنگ‌ها تغییر کنند یا کابل‌ها جابه‌جا شوند.
هم‌خوانی رنگ‌بندی با سایر اجزای شبکه: علاوه بر کابل‌ها، رنگ پچ‌پنل‌ها، جک‌ها و سایر تجهیزات نیز باید با رنگ کابل هماهنگ باشد.
پیش‌بینی توسعه آینده: انتخاب رنگ‌ها باید به گونه‌ای انجام شود که در آینده نیز قابلیت افزودن تجهیزات جدید بدون تداخل در سیستم رنگ‌بندی فعلی وجود داشته باشد.
که اگرچه رنگ‌بندی کابل شبکه الزامی نیست، اما از نظر حرفه‌ای و مدیریتی یک اقدام کاملاً ضروری محسوب می‌شود. استفاده صحیح از رنگ‌ها در کابل‌کشی شبکه باعث افزایش سرعت اجرا، کاهش خطاها، تسهیل در نگهداری و بهبود زیبایی ظاهری تجهیزات خواهد شد. رعایت استانداردهای موجود، مستندسازی دقیق، و ثبات در الگوهای رنگی از عوامل موفقیت در پیاده‌سازی یک سیستم شبکه پایدار و حرفه‌ای به شمار می‌روند.
در پروژه‌های کوچک یا بزرگ، تجاری یا خانگی، رنگ‌بندی اصولی بازتابی از مهارت، دقت و آینده‌نگری در طراحی زیرساخت شبکه است. توصیه می‌شود تمامی متخصصان حوزه شبکه به این موضوع به عنوان بخشی جدایی‌ناپذیر از طراحی و اجرای شبکه توجه جدی داشته باشند. مجددا یادآوری می گردد استفاده از تجهیزات اورجینال پسیو و استفاده از برندهای معتبر مانند محصولات لگراند فرانسه، اهمیت بسیار بالایی در کیفیت ساختاری شبکه زیرساخت کامیپوتری دارد. بعلاوه بکارگیری تجهیزات End to End پسیو مانند ترانکینگ لگراند، پچ کورد لگراند و کیستون شبکه لگراند بالاترین اثر را در مقایسه با سایر راهکارها دارد.
