لگراند چیست و کدام تجهیزات آن در پروژه شبکه و برق کاربرد دارد

آشنایی با برند لگراند و حوزه تجهیزات آن

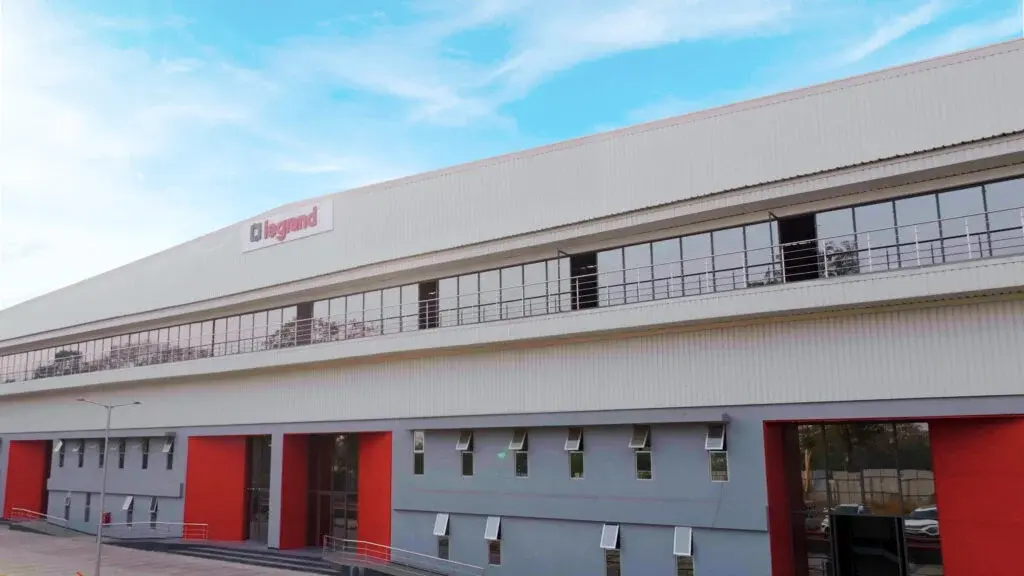

لگراند نامی آشنا در صنعت برق و شبکه است که ریشه آن به فرانسه بازمی گردد. این شرکت فرانسوی امروزه به عنوان یکی از بزرگترین تولیدکنندگان تجهیزات الکتریکی و زیرساخت های دیجیتال در جهان شناخته می شود. لگراند در بیش از ۹۰ کشور جهان حضور فعال دارد و محصولات لگراند خود را به نزدیک ۱۸۰ کشور صادر می کند . در پروژه های ساختمانی، اداری، صنعتی و مراکز داده، نام لگراند همواره با کیفیت، نوآوری و دوام گره خورده است. لگراند چیست، چه تجهیزاتی دارد و هر یک از محصولات لگراند چگونه در پروژه های شبکه و برق به کار می آیند.

معرفی تجهیزات شبکه لگراند

معرفی تجهیزات شبکه لگراند بدون اشاره به تاریخچه و جایگاه جهانی آن کامل نیست. لگراند در سال ۱۸۶۰ میلادی در شهر لیموژ فرانسه تاسیس شد و ابتدا در زمینه تولید چینی های صنعتی فعالیت می کرد. اما به مرور زمان مسیر خود را به سمت تجهیزات الکتریکی تغییر داد و امروزه به عنوان یک غول جهانی در حوزه زیرساخت های الکتریکی و شبکه های انتقال داده شناخته می شود . درآمد سالانه این شرکت در سال ۲۰۲۴ بالغ بر ۸.۶ میلیارد یورو بوده و نزدیک به ۳۸ هزار کارمند در سراسر جهان دارد .

آنچه لگراند را از بسیاری از رقبا متمایز می کند، تمرکز جدی بر تحقیق و توسعه است. حدود ۵ درصد از کل بودجه این شرکت صرف نوآوری و توسعه محصولات جدید می شود . همین موضوع باعث شده که تجهیزات شبکه لگراند همواره در خط مقدم فناوری قرار داشته باشند. از سویی دیگر، لگراند مالک برندهای تخصصی متعددی است که هر یک در حوزه خاصی از زیرساخت های شبکه و برق فعالیت می کنند. برندهایی مانند AFCO Systems، C2، Electro rack و Luxul همگی زیر چتر لگراند فعالیت می کنند و دامنه راهکارهای این شرکت را بسیار گسترده تر کرده اند .

در پروژه های شبکه، لگراند راهکارهای درست ارائه می دهد که از کابل کشی ساختاریافته تا مدیریت کابل و تجهیزات رک را شامل می شود. تجهیزات لگراند در شبکه به دو دسته کلی پسیو و اکتیو تقسیم می شوند. بخش پسیو شامل کابل ها، پچ کوردها، پچ پنل ها، کیستون ها و متعلقات کابل کشی می شود. بخش اکتیو نیز شامل تجهیزات سوئیچینگ و مدیریت شبکه است که البته سهم کمتری از سبد محصولات این شرکت را به خود اختصاص می دهد.

سری LCS3 لگراند و نسل جدید راهکارهای شبکه

یکی از مهمترین و پیشرفته ترین خطوط تولید تجهیزات شبکه لگراند، سری LCS3 لگراند است. این سری به عنوان نسل سوم از راهکارهای کابل کشی ساختاریافته لگراند معرفی شده و بر سه اصل اساسی بنا شده است: عملکرد بالا، مقیاس پذیری و کارایی . سری LCS3 لگراند شامل مجموعه کاملی از محصولات از جمله کیستون ها، پچ پنل ها، کابل ها و تجهیزات مدیریت کابل است که همگی با یکدیگر سازگاری کامل دارند.

سری LCS3 لگراند برای پاسخگویی به نیازهای شبکه های مدرن طراحی شده است. در این سری، نرخ انتقال داده تا ۱۰ گیگابیت بر ثانیه و حتی بالاتر پشتیبانی می شود. پچ پنل های این سری با طراحی ماژولار خود امکان نصب و تعویض سریع کیستون ها را فراهم می کنند. کیستون های سری LCS3 لگراند نیز با تکنولوژی بدون ابزار نصب می شوند و همین موضوع سرعت اجرای پروژه را به طور چشمگیری افزایش می دهد .

یکی از ویژگی های کلیدی سری LCS3 لگراند، پشتیبانی از استانداردهای روز دنیا از جمله TIA و ISO/IEC است. لگراند برای این سری، گارانتی ۲۵ ساله ارائه می دهد که نشان دهنده اطمینان بالای این شرکت به کیفیت محصولات خود است . در پروژه های بزرگ اداری و مراکز داده، استفاده از سری LCS3 لگراند می تواند تضمین کننده پایداری شبکه برای سال های متمادی باشد.

کابل شبکه لگراند: ستون فقرات زیرساخت شبکه

کابل شبکه لگراند یکی از پرکاربردترین محصولات این شرکت در پروژه های شبکه است. کابل های لگراند در دسته بندی های مختلف از Cat5e تا Cat6A و حتی Cat7 تولید می شوند. یکی از مدل های رایج، کابل شبکه لگراند Cat6 SFTP است که دارای شیلد و فویل محافظ برای جلوگیری از نویز و تداخل الکترومغناطیسی است . این کابل با نرخ انتقال ۱۰ گیگابیت بر ثانیه و پهنای باند ۲۵۰ مگاهرتز، برای شبکه های پرسرعت ایده آل است.

کابل شبکه لگراند در دو نوع UTP و SFTP عرضه می شود. نوع UTP یا جفت به هم تابیده بدون شیلد برای محیط های اداری معمولی مناسب است، در حالی که نوع SFTP برای محیط های صنعتی و مناطقی که نویز الکترومغناطیسی بالایی دارند توصیه می شود. جنس روکش کابل های لگراند معمولا PVC است که مقاومت خوبی در برابر آتش و خوردگی دارد . البته لگراند مدل هایی با روکش LSZH نیز تولید می کند که در هنگام سوختن دود سمی کمتری تولید می کنند و برای فضاهای بسته مانند بیمارستان ها و متروها مناسب ترند.

نکته مهم در مورد کابل شبکه لگراند اصالت محصول است. در بازار ایران متاسفانه کابل های تقلبی با نام لگراند به فروش می رسند که کیفیت بسیار پایینی دارند. کابل اصل لگراند معمولا از مغزی تمام مس ساخته شده، در حالی که کابل های تقلبی از CCA یا آلومینیوم با روکش مس استفاده می کنند که مقاومت الکتریکی بالاتری دارند و برای انتقال داده در مسافت های طولانی مناسب نیستند . بنابراین هنگام خرید کابل شبکه لگراند حتما باید از فروشندگان معتبر و دارای نمایندگی رسمی خرید کرد.

پچ کورد لگراند اتصال دهنده تجهیزات شبکه

پچ کورد لگراند یکی دیگر از تجهیزات ضروری در هر پروژه شبکه است. پچ کورد در واقع یک قطعه کابل شبکه با طول مشخص است که دو سر آن سوکت خورده و برای اتصال تجهیزات اکتیو به پسیو استفاده می شود. به عنوان مثال، اتصال سوئیچ به پچ پنل یا اتصال کامپیوتر به پریز دیواری با پچ کورد انجام می شود .

پچ کورد لگراند در طول های مختلف از ۳۰ سانتی متر تا ۳۰ متر تولید می شود. تنوع رنگ در پچ کوردهای لگراند بسیار بالاست و همین موضوع مدیریت کابل ها را آسان تر می کند. معمولا از رنگ های مختلف برای تفکیک انواع ترافیک شبکه، VLANها یا حتی طبقات مختلف ساختمان استفاده می شود. پچ کورد لگراند در دسته بندی های Cat5e، Cat6 و Cat6A عرضه می شود و هم در نوع UTP و هم SFTP موجود است .

کیفیت سوکت های استفاده شده در پچ کورد لگراند بسیار حائز اهمیت است. سوکت های با کیفیت پایین ممکن است پس از چند بار اتصال و انفصال، شل شده و باعث افت کیفیت سیگنال شوند. لگراند در پچ کوردهای خود از سوکت های با روکش طلا استفاده می کند که مقاومت بالایی در برابر خوردگی دارند و عمر مفید بالایی دارند. همچنین پچ کوردهای لگراند اورجینال معمولا تست فلوک شده هستند و دارای برگه تست عملکرد می باشند .

پچ پنل لگراند مرکز مدیریت کابل کشی

پچ پنل لگراند قلب هر رک شبکه است. پچ پنل یک پنل فلزی است که درون رک نصب می شود و تعداد مشخصی پورت شبکه دارد. وظیفه پچ پنل، سازماندهی کابل های شبکه ای است که از نقاط مختلف ساختمان به سمت رک مرکزی کشیده شده اند. با استفاده از پچ پنل، ادمین شبکه می تواند به سادگی هر پورت را به سوئیچ متصل کرده و مدیریت کند.

پچ پنل لگراند در مدل های ۲۴ پورت و ۴۸ پورت و در انواع Cat5e، Cat6 و Cat6A تولید می شود. یکی از مدل های پرکاربرد، پچ پنل ۲۴ پورت Cat6A UTP لگراند است که از نرخ داده ۱۰ گیگابیت بر ثانیه پشتیبانی می کند و فرکانس کاری آن ۵۰۰ مگاهرتز است . این پچ پنل دارای طراحی ماژولار است و کیستون ها در کاست های شش تایی درون آن قرار می گیرند. تعویض هر کیستون به سادگی و بدون نیاز به جدا کردن کل پچ پنل انجام می شود.

پچ پنل های جدید لگراند سری LCS3 دارای ویژگی های منحصر به فردی هستند. در این پچ پنل ها از کلیپس های فشاری برای نصب روی ریل رک استفاده می شود که نصب را بسیار سریع تر می کند. همچنین طراحی جدید پورت ها امکان مدیریت بهتر کابل ها را فراهم می آورد . بدنه فلزی پچ پنل لگراند به صورت خودکار با سیستم ارتینگ رک ارتباط برقرار می کند که برای ایمنی تجهیزات و جلوگیری از آسیب ناشی از الکتریسیته ساکن بسیار مهم است.

کیستون شبکه و تلفن لگراند

کیستون شبکه لگراند قطعه ای است که در پریزهای دیواری یا پچ پنل ها نصب می شود و اتصال فیزیکی کابل شبکه به تجهیزات را ممکن می سازد. کیستون های لگراند در انواع Cat5e، Cat6 و Cat6A تولید می شوند و دارای استانداردهای کیفی بالایی هستند. کیستون شبکه لگراند معمولا از نوع ۱۸۰ درجه یا ۹۰ درجه است و بسته به زاویه ورود کابل به پریز انتخاب می شود .

کیستون تلفن لگراند نیز برای اتصالات تلفنی در سیستم های سانترال و تلفن های اداری استفاده می شود. این کیستون ها معمولا از نوع RJ11 هستند و در پریزهای تلفنی نصب می شوند. در پروژه های ساختمانی مدرن که از سیستم کابل کشی ساختاریافته استفاده می شود، کیستون های شبکه و تلفن هر دو بر روی یک پریز ترکیبی نصب می شوند تا انعطاف پذیری بیشتری ایجاد شود.

کیستون های لگراند معمولا با تکنولوژی بدون ابزار یا ابزار کم نصب می شوند. این ویژگی باعث کاهش زمان نصب و کاهش خطاهای انسانی می شود. کیستون سری LCS3 لگراند به گونه ای طراحی شده که با فشار دادن سیم ها در شیارهای رنگی، اتصال برقرار می شود و نیازی به استفاده از ابزار پانچ نیست. همچنین این کیستون ها دارای درجه بندی برای پشتیبانی از PoE (Power over Ethernet) هستند که در سیستم های دوربین مدار بسته و تلفن های IP بسیار کاربرد دارند.

ترانکینگ لگراند مدیریت کابل های روکار

ترانکینگ لگراند یا ترانک لگراند یکی از پرکاربردترین محصولات این شرکت در پروژه های ساختمانی است. ترانکینگ یک محفظه بسته است که کابل های برق، شبکه و تلفن درون آن قرار می گیرند و از دیوار یا کف عبور می کنند. استفاده از ترانکینگ لگراند مزایای متعددی دارد: از کابل ها در برابر آسیب فیزیکی محافظت می کند، ظاهر منظمی به سیم کشی می دهد، و امکان توسعه و تغییرات آینده را بدون تخریب دیوار فراهم می سازد .

ترانکینگ لگراند در ابعاد مختلف تولید می شود. به عنوان مثال، ترانک لگراند ۸۰ در ۵۰ به معنای عرض ۸۰ میلیمتر و عمق ۵۰ میلیمتر است. این ترانک ها معمولا به طول ۲ متر تولید می شوند و در صورت نیاز می توان آن ها را برش زد . ترانکینگ‌های لگراند در انواع دیواری، ستونی و دفنی عرضه می شود. نوع دیواری روی سطح دیوار نصب می شود، نوع ستونی روی ستون های ساختمان قرار می گیرد و نوع دفنی درون کف یا دیوار کار گذاشته می شود.

یکی از مزایای مهم ترانکینگ لگراند وجود پارتیشن های جداکننده درون آن است. این پارتیشن ها کابل های برق را از کابل های شبکه جدا نگه می دارند و از تداخل الکترومغناطیسی جلوگیری می کنند . همچنین ترانکینگ لگراند در محیط هایی که کابل کشی زیاد است، مانند بیمارستان ها، فرودگاه ها، دانشگاه ها و ساختمان های اداری بزرگ، نقش کلیدی در سازماندهی زیرساخت ایفا می کند .

کف کاذب، باکس کف و ستون مجازی لگراند

در پروژه های اداری مدرن که میزهای کارکنان در وسط فضا قرار دارند و فاصله زیادی از دیوار دارند، استفاده از راهکارهای توزیع از کف بسیار رایج است. کف کاذب لگراند با نام تجاری Soluflex یکی از پیشرفته ترین سیستم های کف کاذب در جهان است. این سیستم از تایل های استیل گالوانیزه ساخته شده که روی پایه های پلی پروپیلن قرار می گیرند و فضایی برای عبور کابل ها در زیر آن ها ایجاد می شود .

کف کاذب لگراند این امکان را فراهم می کند که در هر نقطه از کف ساختمان، پریز برق، شبکه یا تلفن نصب شود. جابجایی این پریزها نیز بسیار ساده است و نیازی به تخریب کف یا دیوار ندارد. کف کاذب Soluflex لگراند در ارتفاع های مختلف از ۳۷ میلیمتر تا ۶۰ میلیمتر و بیشتر تولید می شود و برای ساختمان های در حال ساخت و بازسازی مناسب است .

باکس کف لگراند قطعه ای است که درون کف کاذب نصب می شود و مکانیزم های برق و شبکه در آن قرار می گیرند. این باکس ها معمولا به صورت ماژولار طراحی شده اند و می توانند ترکیبی از پریز برق، کیستون شبکه و کیستون تلفن را در خود جای دهند. ستون مجازی لگراند نیز راه حل دیگری برای توزیع از کف است. ستون مجازی یک ستون فلزی یا پلاستیکی است که از کف تا ارتفاع میز (حدود ۶۸ سانتی متر) امتداد می یابد و در چهار وجه آن پریزهای برق و شبکه نصب می شود .

استفاده از ستون مجازی لگراند در اتاق های کنفرانس و فضاهای اداری باز بسیار رایج است. این ستون ها معمولا دارای پایه ثابت هستند و در صورت نیاز می توانند روی کف کاذب یا کف اصلی نصب شوند. جداسازی کابل های برق و داده درون ستون مجازی به صورت استاندارد انجام می شود تا از تداخل جلوگیری شود .

پریز برق لگراند و تجهیزات الکتریکی

علاوه بر تجهیزات شبکه، لگراند در حوزه تجهیزات برق ساختمان نیز محصولات بسیار متنوعی دارد. پریز برق لگراند یکی از شناخته شده ترین محصولات این شرکت در ایران است. پریزهای لگراند در مدل های مختلف از جمله پریزهای داکتی، پریزهای اتوماتیک ترانکینگ و پریزهای توکار تولید می شوند . کیفیت ساخت بالا، طول عمر زیاد و طراحی زیبا از ویژگی های بارز پریزهای برق لگراند است.

در پروژه های برق ساختمانی، علاوه بر پریز، محصولات دیگری از لگراند نیز کاربرد دارند. تابلوهای برق، کلیدهای مینیاتوری، ترتیب های فرعی، جعبه های تقسیم و سیستم های ارتینگ همگی در سبد محصولات لگراند قرار دارند. لگراند در حوزه حفاظت الکتریکی نیز محصولات متنوعی دارد. کلیدهای محافظ جان (RCD)، کلیدهای مینیاتوری (MCB) و کلیدهای اتوماتیک با کیفیت بالا از این شرکت عرضه می شوند.

یکی از محصولات خاص لگراند در حوزه برق صنعتی، رپارتیتورهای ماژولار است. این تجهیزات برای توزیع برق در تابلوهای برق استفاده می شوند و به گونه ای طراحی شده اند که کابل کشی را ساده تر و سریع تر کنند. لگراند در سال های اخیر این محصولات را بازطراحی کرده و فضای کابل کشی را ۱۰ درصد افزایش داده و کارایی الکتریکی آن ها را تا ۴۵ درصد بهبود بخشیده است . این بهبودها نشان دهنده تعهد لگراند به نوآوری مستمر در تمام خطوط تولید خود است.

محصولات لگراند در پروژه های شبکه: نگاه یکپارچه

وقتی صحبت از محصولات لگراند در یک پروژه شبکه می شود، باید به این نکته توجه کرد که این شرکت یک راهکار یکپارچه ارائه می دهد. یعنی تمام اجزای یک شبکه از کابل و کیستون تا پچ پنل و ترانکینگ با یکدیگر هماهنگ طراحی شده اند. این یکپارچگی مزایای زیادی دارد: نصب سریع تر، عملکرد بهتر، گارانتی واحد و پشتیبانی فنی متمرکز.

در یک پروژه شبکه معمولی که با تجهیزات لگراند اجرا می شود، مسیر کابل کشی از پریز دیواری شروع می شود. کیستون شبکه لگراند در پریز نصب می شود. کابل شبکه لگراند از پریز به سمت رک مرکزی کشیده می شود و در ترانکینگ لگراند یا کف کاذب قرار می گیرد. در رک، کابل به پچ پنل لگراند متصل می شود. پچ کورد لگراند اتصال بین پچ پنل و سوئیچ را برقرار می کند. همه این اجزا با هم یک سیستم کامل را تشکیل می دهند که لگراند آن را "کابل کشی ساختاریافته" می نامد.

لگراند برای این سیستم یکپارچه گارانتی ۲۵ ساله ارائه می دهد. این گارانتی تنها در صورتی معتبر است که تمام اجزای شبکه از محصولات لگراند انتخاب شده باشند و نصب توسط نصابان تایید شده لگراند انجام شده باشد . این موضوع نشان دهنده اهمیت استفاده از یک برند واحد در پروژه های شبکه است.

کلام آخر

لگراند یک شرکت فرانسوی با بیش از ۱۵۰ سال سابقه است که امروزه به یکی از بزرگترین تولیدکنندگان تجهیزات برق و شبکه در جهان تبدیل شده است. محصولات لگراند دامنه بسیار گسترده ای دارند: از کابل شبکه و پچ کورد و پچ پنل گرفته تا ترانکینگ، کف کاذب، ستون مجازی، پریز برق و تجهیزات حفاظت الکتریکی. سری LCS3 لگراند به عنوان نسل جدید راهکارهای شبکه این شرکت، عملکرد بالا، مقیاس پذیری و کارایی را در یک بسته یکپارچه ارائه می دهد. در پروژه های شبکه و برق، استفاده از تجهیزات لگراند می تواند تضمین کننده کیفیت، دوام و پشتیبانی بلندمدت باشد.
