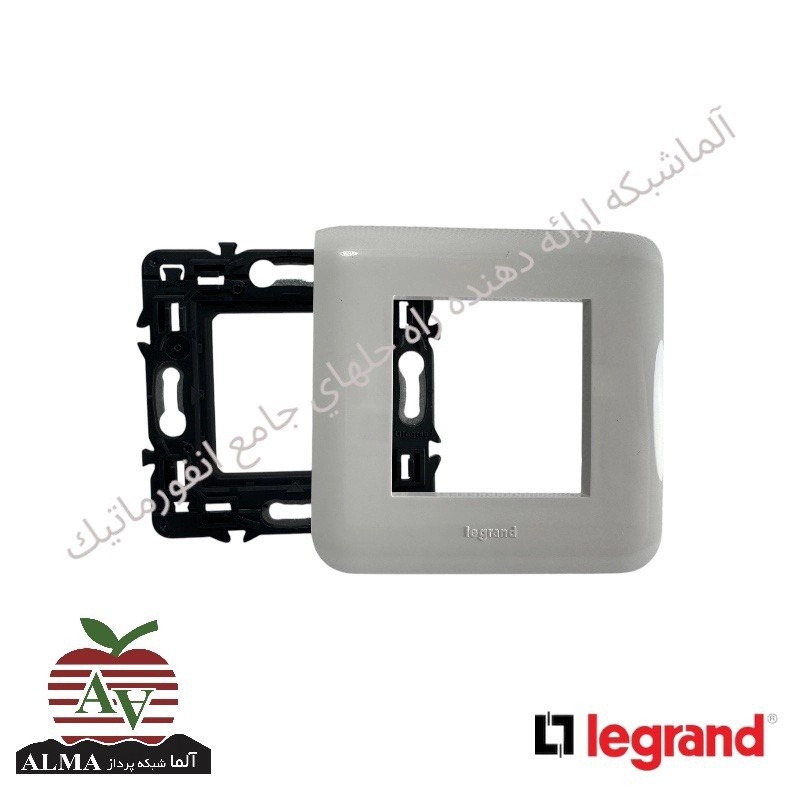

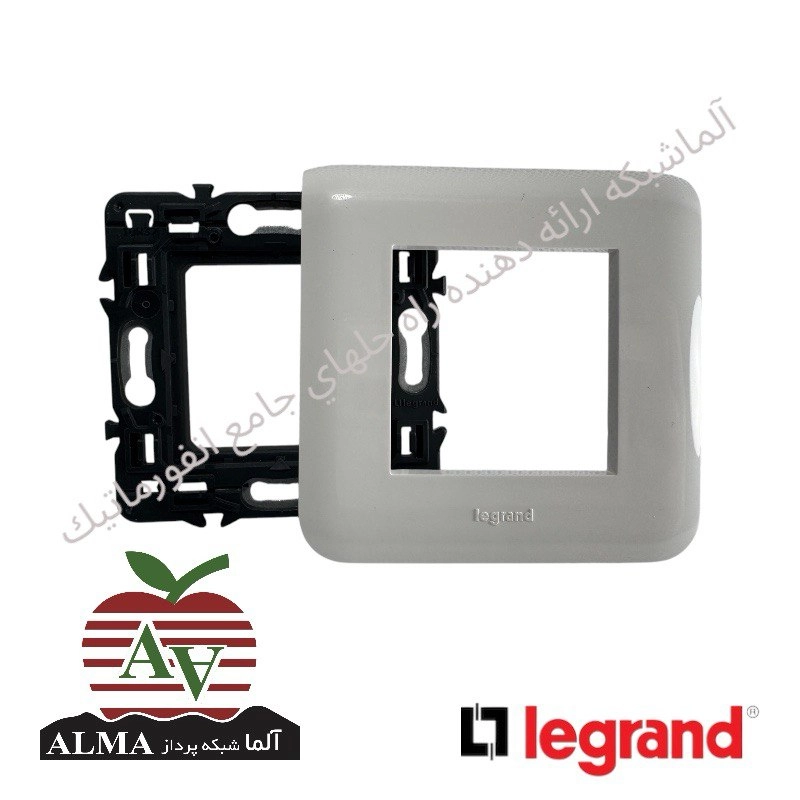

فریم چنگکی لگراند مدل 80261 – Support Frame 1-Gang, 2 Modules

 فریم چنگکی لگراند Legrand Mosaic – Cat. No. 80261 یکی از اجزای اصلی در سیستم ماژولار Mosaic است که وظیفه تثبیت، نگه‌داری و نصب استاندارد انواع مکانیزم‌ها و پریزهای لگراند را در حالت توکار بر عهده دارد. این مدل با دو چنگک فلزی مقاوم و طراحی کاملاً مهندسی‌شده، امکان نصب سریع و ایمن پریزهای برق، شبکه، تلفن، داده و مدیا را در باکس‌های توکار معمول ساختمان فراهم می‌سازد.

 این فریم، بخشی از سری Universal Support Frames لگراند است که علاوه بر سازگاری کامل با Mosaic، قابلیت استفاده در برخی محصولات سری Céliane را نیز دارد.

معرفی محصول

 فریم چنگکی 80261 یک رابط (Interface / Support) میان باکس توکار دیوار و مکانیزم نصب‌شده داخل کادر Mosaic است. این قطعه در پروژه‌هایی استفاده می‌شود که باکس توکار فاقد پیچ نگهدارنده استاندارد باشد یا نصب با پیچ امکان‌پذیر نباشد. چنگک‌های مقاوم جانبی، با فشرده‌سازی داخل باکس، مکانیزم را در موقعیت صحیح ثابت نگه می‌دارند و سطح نهایی نصب را کاملاً هم‌تراز با دیوار ایجاد می‌کنند.

ویژگی‌های برجسته فریم چنگکی 80261

۱) سازگاری کامل با مکانیزم‌های سری Mosaic

 این فریم برای نصب تمام پریزها و تجهیزات زیر قابل استفاده است:

•  پریز برق ارت‌دار و بدون ارت
•  پریز شبکه (Cat6، Cat6A و …)
•  سوکت تلفن
•  پریز HDMI، USB، آنتن و مدیا
•  تجهیزات هوشمندسازی و Low-Current

 جای هیچ محدودیتی در نصب وجود ندارد و ساختار کاملاً ماژولار Mosaic تضمین می‌کند که تغییر مکانیزم در آینده بدون تغییر فریم امکان‌پذیر باشد.

 ۲) نگه‌داری ایمن و مقاوم با چنگک‌های فلزی

 طبق دیتاشیت رسمی:

•  این مدل دارای claws length 27 mm است
•  مناسب برای نصب در انواع باکس‌های توکار گچی، بتنی و سنتی ساختمان
•  اتصال محکم و بدون نیاز به پیچ روی باکس
•  ثبات کامل مکانیزم در طولانی‌مدت و جلوگیری از لق‌شدن پریزها

 ۳) کیفیت ساخت بی‌رقیب

•  جنس بدنه: Galfan Steel + Polyamide 6.6
•  مقاوم در برابر فشار، حرارت و شرایط کاری سخت
•  خاصیت Self-Extinguishing – 650°C / 30s
•  سازگار با استفاده در دمای −5°C تا +50°C

 ۴) نصب سریع و استاندارد

•  مزیت اصلی فریم 80261 عدم نیاز به پیچ‌کاری و ابزارهای سنگین است. تنها با قرار دادن محصول در محل و بستن چنگک‌ها، نصب کامل می‌شود.
•  این ویژگی باعث شده که نصابان برق، پیمانکاران شبکه و مجریان تأسیسات ساختمانی در پروژه‌هایی با سرعت نصب بالا، استفاده از مدل چنگکی را ترجیح دهند.

کاربردهای محصول

•  فریم چنگکی لگراند 80261 در موارد زیر استفاده می‌شود:
•  نصب یک مکانیزم دوماژوله (یک پریز) در باکس‌های فاقد پیچ
•  نصب در دیوارهای گچی (Drywall)
•  نصب پریزهای Mosaic در سازه‌های داخلی قدیمی
•  پروژه‌های ساختمانی اداری، مسکونی و تجاری
•  نصب شبکه، برق و داده در فضاهای مدیریتی و سازمانی

مشخصات فنی (بر اساس دیتاشیت رسمی)

راهنمای نصب فریم چنگکی لگراند 80261

1) آماده‌سازی باکس توکار

•  باکس باید کاملاً هم‌سطح با دیوار باشد
•  کابل‌ها با طول مناسب بیرون آمده باشند

 2) قرار دادن فریم داخل باکس

•  فریم را در راستای عمودی تنظیم کنید
•  چنگک‌ها در دو طرف باکس قرار می‌گیرند

 3) سفت‌کردن چنگک‌ها

•  با سفت‌کردن پیچ مرکزی، چنگک‌ها باز شده و به دیواره باکس می‌چسبند
•  اتصال کاملاً محکم می‌شود

 4) نصب مکانیزم

•  مکانیزم موردنظر (برق، شبکه یا… ) در جایگاه ۲ ماژول قرار می‌گیرد

 5) نصب کادر

•   کادر Mosaic روی مجموعه کلیک می‌شود و نصب تکمیل می‌گردد
•  پاسخ به سوالات رایج کاربران (FAQ)

۱) آیا مدل 80261 برای تمام پریزهای Mosaic مناسب است؟

•  بله. این فریم یک‌گنگ، دوماژولی است و تمام مکانیزم‌های این سری را پشتیبانی می‌کند.

 ۲) تفاوت 80261 با 80251 چیست؟

•  80261 با چنگک نصب می‌شود
•  80251 با پیچ روی باکس
• 80261 مخصوص باکس‌های بدون پیچ یا با نصب سریع است.

۳) آیا این فریم برای دیوار گچی مناسب است؟

•  کاملاً. چنگک‌ها داخل باکس گچی به خوبی ثابت می‌شوند.

 ۴) برای نصب کادر چهارماژول یا شش‌ماژول چند عدد لازم است؟

•  هر یک خانه (گنگ) نیاز به یک فریم دارد.
• مثلاً برای کادر ۴ ماژول (۲ خانه) → دو عدد فریم چنگکی.

 ۵) آیا این مدل با کادرهای Céliane سازگار است؟

•  بله، طبق دیتاشیت با برخی سیستم‌های Céliane نیز سازگار است.

 فریم چنگکی لگراند مدل 80261 یک جزء حیاتی در نصب صحیح و استاندارد پریزها و مکانیزم‌های سری Mosaic است. ساختار مقاوم، نصب آسان، سازگاری گسترده و کیفیت ساخت بالا باعث شده این مدل در پروژه‌های اداری، تجاری و مسکونی به عنوان انتخاب اصلی مجریان تأسیسات برقی و شبکه استفاده شود.

 این فریم بهترین راه‌حل برای باکس‌های فاقد پیچ یا محیط‌هایی است که نیاز به نصب سریع، تمیز و بدون آسیب دارند. مقاومت حرارتی، ایمنی بالا، و پایداری در طولانی‌مدت، آن را به یک محصول کاملاً قابل اعتماد تبدیل می‌کند.
