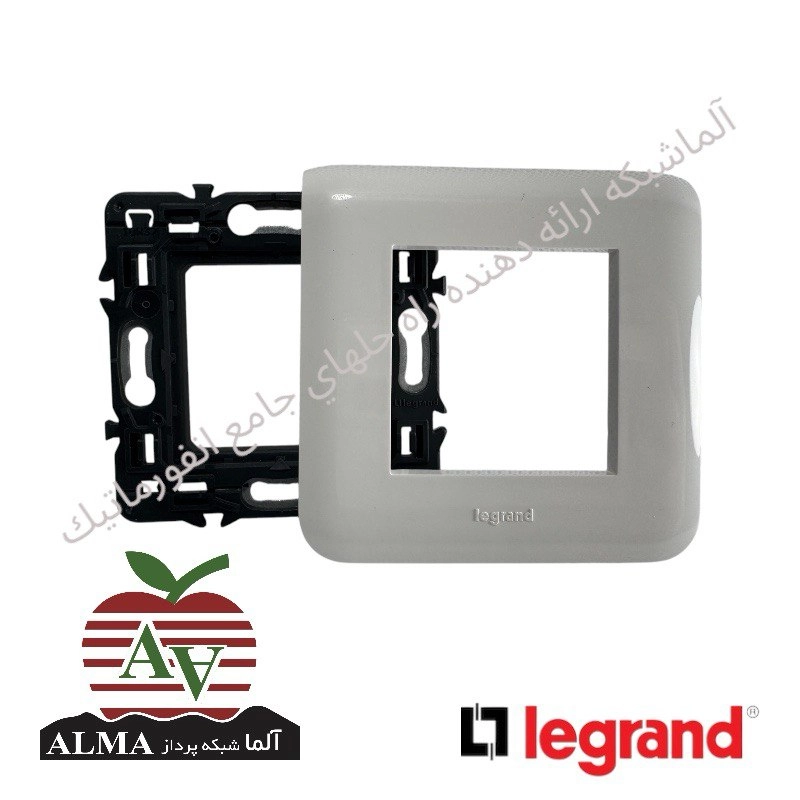

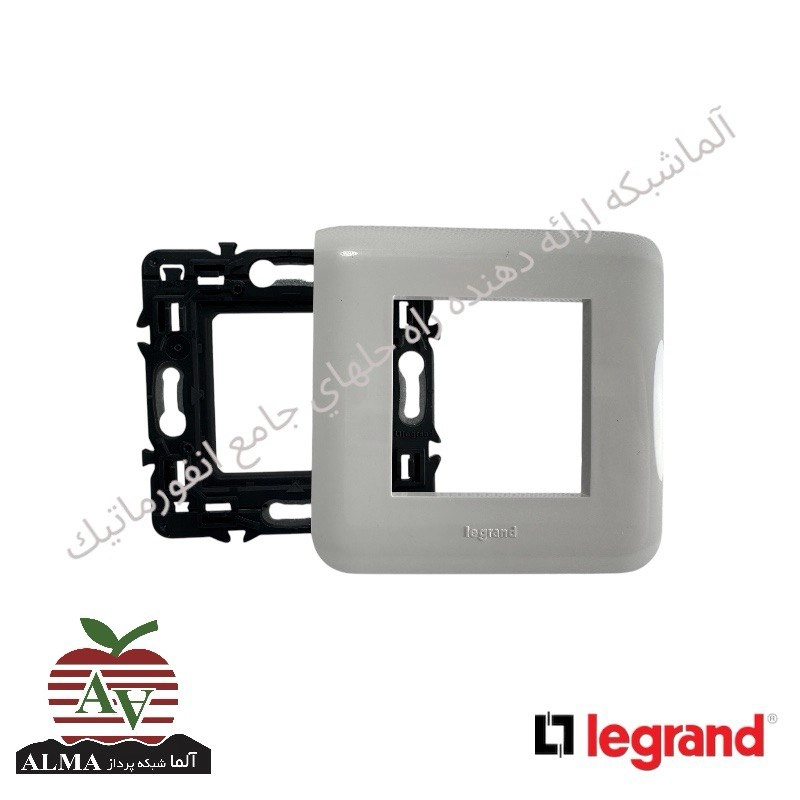

کادر 2 ماوژل سری موزاییک 78802

جهت نصب توکار (داخل دیوار) انواع پریزهای شبکه، برق، تلفن و ... نیاز به انواع کادر مخصوص نصب توکار پریزها می‌باشد. لگراند با تولید انواع کادرها در تعداد و اندازه های مختلف به کلیه نیازهای مصرف کنندگان توجه داشته است. در واقع کادرها در چهار اندازه اصلی تک خانه (دو ماوژول)، دو خانه (چهار ماژول)، سه خانه (شش ماژول) و چهار خانه (هشت ماژول) ارائه شده است.

لازم بذکر است، هر خانه، معادل دو ماژول فضا اشغال می کند، به عنوان مثال هر پریز برق دو ماژول فضا معادل 45*45 میلیمتر فضا از کادرها را پر می کند. ( اندازه هر ماژول 22.5*45 میلیمتر می باشد.)

نصب کادر توکار لگراند

در شکل زیر به وضوح نشان داده شده است، که جهت نصب کادرها بر روی دیوار نیاز به یک interface یا سطح اتکا وجود دارد، که این کار توسط حلقه پیچی به پارت نامبر 80251 یا حلقه پیچی به پارت نامبر 80261 انجام می شود. به عنوان مثال در شکل زیر، جهت قرارگیری پریز برق، در داخل دیوار، نیاز به سه قطعه اصلی، می‌باشد:

1- کادر  لگراند با مشخصه فنی 778802

2- فریم پیچی با مشخصه فنی 80251 (یا فریم چنگکی با مشخصه فنی 80261)

3- پریز برق با کد فنی 77210

ردیف 1 و 2 ثابت می باشد، و با توجه به خاصیت ماژولاریتی طراحی لگراند، امکان تغییر انواع مغزی و پریزها وجود دارد.بدین معنی که، بجای استفاده از پریز برق، آن را می‌توان با هر پریز مد نظر کاربر، مانند پریز HDMI، مکانیزم شبکه لگراند، مکانیزم تلفن و یا پریز برق MK تعویض کرد و در این مورد هیچ محدودیتی از جانب طراحان کلید و پریز سری Mosaic Program اعمال نشده است

در شکل زیر نحوه اتصال انواع سری Mosaic و Program Mosaic به زیبایی نمایش داده شده است.

در این شکل نیز انواع کادرهای لگراند در اندازه و خانه مختلف و توضیحات نصب آن تشریح شده است.
