معرفی و انواع توپولوژی شبکه کامپیوتری

شبکه های کامپیوتری گاهی اوقات می توانند بسیار بزرگ باشند

 اکثر ما حداقل تا حدودی با شبکه های موجود در خانه خود آشنا هستیم. کابلی از ارائه‌دهنده خدمات وارد ساختمان می‌شود و به یک مودم یا به احتمال زیاد یک روتر وصل می‌شود. روتر معمولاً یک واحد مستقل است که دارای یک سوئیچ اترنت داخلی نیز می باشد، بنابراین تعداد کمی از دستگاه ها می توانند با کابل های اترنت به آن متصل شوند. این امروزه، روتر معمولاً دارای یک نقطه دسترسی بی سیم است، بنابراین دستگاه های بیشتری می توانند از طریق Wi-Fi به اینترنت متصل شوند. بنابراین تمام دستگاه های شبکه در خانه شما به روتر (یا سوئیچ) متصل می شوند که به نوبه خود به دنیای خارج متصل می شوند.

 بنابراین این راهی است که یک شبکه خانگی معمولی کنار هم قرار می گیرد. این یک روتر و یا سوئیچ در وسط قرار دارد و دستگاه‌هایی در مکان‌های مختلف اطراف آن با کابل یا Wi-Fi به هم متصل می‌شوند. آیا تا به حال به این فکر کرده اید که چگونه یک شبکه بزرگتر کنار هم قرار می گیرد؟ مانند یک شبکه در یک ساختمان اداری بزرگ یا یک پردیس کالج یا یک شرکت در سراسر جهان؟ نه؟ خوب، ما به هر حال در مورد آن صحبت خواهیم کرد.

توپولوژی شبکه

 این توصیف از یک روتر ویا سوئیچ در وسط متصل به دستگاه‌هایی در مکان‌های مختلف اطراف آن را می‌توان به‌عنوان طرح‌بندی، یا آرایش، یا شاید نقشه شبکه در نظر گرفت. در زبان "شبکه ای"، ما آن را توپولوژی شبکه می نامیم.

توپولوژی bus

 یکی از اولین و ساده ترین توپولوژی های شبکه، توپولوژی باس نام دارد. شکل 1 یک نمودار ساده از توپولوژی اتوبوس است. اینجاست که همه دستگاه‌های شبکه یک کابل واحد را به اشتراک می‌گذارند که در هر انتهای کابل یک پایانه وجود دارد. آیا می توانید logjam را تصور کنید که با ده ها دستگاهی که یک کابل شبکه را به اشتراک می گذارند رخ می دهد؟ تقریباً هیچ کس دیگر از توپولوژی bus استفاده نمی کند.

توپولوژی حلقه Ring

 نمونه دیگری از توپولوژی شبکه، توپولوژی حلقه نامیده می شود. این جایی است که دستگاه اول در شبکه به دستگاه بعدی و سپس از دستگاه دوم به دستگاه سوم و غیره متصل می شود. این زنجیره تا رسیدن به دستگاه نهایی ادامه می یابد و سپس به دستگاه اول وصل می شود و در نتیجه آرایش دایره ای یا حلقه ای ایجاد می شود. من فکر می کنم شما احتمالا می توانید مشکل را در اینجا ببینید. اگر یک دستگاه قطع شود، کل شبکه خراب می شود. این ممکن است برای یک شبکه بسیار کوچک قابل مدیریت باشد، اما برای یک شبکه بزرگ، نه! بنابراین، به استثنای پشته های سوئیچ شبکه، توپولوژی های حلقه دیگر استفاده نمی شود  و نگران دسته های سوئیچ نباشید.

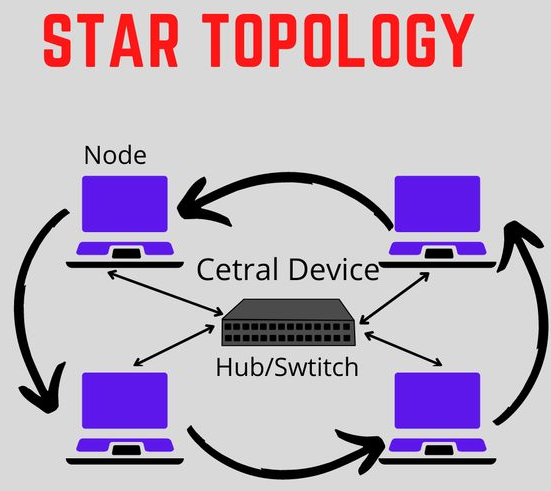

توپولوژی استار

 بنابراین اگر آن توپولوژی های شبکه بد هستند، آیا چیزی باقی مانده است که خوب باشد؟ البته! این همان چیزی است که در ابتدا توضیح دادیم. همانی که احتمالاً در خانه خود دارید. دستگاهی وجود دارد که شبکه را در مرکز منطقی (اگر نه فیزیکی) کنترل می‌کند و سایر دستگاه‌های شبکه به آن کابل می‌شوند. این آرایش توپولوژی ستاره نامیده می شود.
