راهنمای انتخاب کابل کن‌باس (CAN Bus) مناسب برای شبکه ماشین‌آلات صنعتی

معرفی کابل CAN Bus و اهمیت آن در ماشین‌آلات صنعتی

در دنیای پیشرفته و پویای صنعت امروز، ماشین‌آلات و تجهیزات صنعتی دیگر به صورت مجزا و مستقل کار نمی‌کنند. ارتباطات صنعتی، ستون فقرات اتوماسیون مدرن را تشکیل می‌دهد و در قلب این ارتباطات، پروتکل‌های میدانی مانند کن‌باس (CAN Bus - Controller Area Network) جای گرفته‌اند. این پروتکل که در اصل توسط شرکت بوش برای صنعت خودرو توسعه یافت، به دلیل قابلیت اطمینان بالا، سرعت مناسب و هزینه پیاده‌سازی مقرون‌به‌صرفه، به سرعت به یکی از استانداردهای اصلی در شبکه‌های صنعتی، به ویژه در حوزه ماشین‌آلات، رباتیک و اتوماسیون کارخانه‌ها تبدیل شده است. با این حال، عملکرد یک شبکه CAN Bus موفق، تنها به تجهیزات الکترونیکی و نرم‌افزار آن وابسته نیست؛ بلکه کیفیت و انتخاب صحیح کابل فیزیکی که نقش «سیستم عصبی» شبکه را ایفا می‌کند، به همان اندازه حیاتی است. انتخاب یک کابل نامناسب می‌تواند منجر به افت سیگنال، افزایش خطاهای ارتباطی، نویز، از کار افتادن کل خط تولید شود.

کن‌باس (CAN Bus) چیست و چرا به کابل خاصی نیاز دارد؟

پروتکل کن‌باس یک استاندارد ارتباطی سریال است که برای اتصال دستگاه‌ها و میکروکنترلرها بدون نیاز به میزبان طراحی شده است. این شبکه بر اساس معماری دو سیمه (CAN-H با ولتاژ بالا و CAN-L با ولتاژ پایین) کار می‌کند که داده‌ها را به صورت دیفرانسیل منتقل می‌کنند. این روش انتقال، ذاتاً در برابر نویز مقاوم است، اما برای حفظ این مقاومت و دستیابی به سرعت‌های بالا (تا ۱ مگابیت بر ثانیه بر اساس استاندارد ISO 11898-2)، استفاده از یک کابل کن‌باس با مشخصات فنی دقیق، یک الزام است. برخلاف کابل‌های شبکه معمولی که اغلب برای کاربردهای اداری و دیتاسنتر طراحی شده‌اند، کابل‌های کن‌باس باید در محیط‌های صنعتی با شرایط سخت مانند نویز الکترومغناطیسی بالا، تغییرات دما، ارتعاشات و تماس با مواد شیمیایی و روغن‌ها، عملکردی پایدار و قابل اعتماد داشته باشند. بنابراین، راهنمای کابل شبکه برای محیط‌های اداری با راهنمای انتخاب کابل برای شبکه‌های صنعتی CAN Bus تفاوت‌های اساسی دارد و نمی‌توان از یک کابل معمولی UTP در یک خط تولید استفاده کرد. یک کابل کن‌باس استاندارد، معمولاً از یک یا دو جفت سیم به هم تابیده (Twisted Pair) با امپدانس مشخصه ۱۲۰ اهم، شیلددار (Shielded) و با روکش‌های مقاوم در برابر شرایط صنعتی ساخته می‌شود تا بتواند ارتباطی مطمئن و بدون خطا را در طولانی‌مدت تضمین کند.

چطور از اصل بودن کابل‌های هلوکیبل مطمئن شویم؟ راهنمای تشخیص فیک و تقلبی در آلما شبکه.

استانداردهای کلیدی و مشخصات فنی کابل کن‌باس

مبنای اصلی برای انتخاب کابل شبکه CAN Bus، استاندارد بین‌المللی ISO 11898 است. این استاندارد که در سال ۱۹۹۳ به تصویب رسید، لایه فیزیکی و پیوند داده این پروتکل را مشخص می‌کند. بخش‌های مختلف این استاندارد، از جمله ISO 11898-2 برای CAN با سرعت بالا، الزامات سخت‌افزاری و کابل‌کشی را تعریف می‌کنند. بر اساس این استاندارد، یک کابل استاندارد کن‌باس باید دارای امپدانس مشخصه ۱۲۰ اهم باشد. این امپدانس، که معمولاً در محدوده ۱۰۸ تا ۱۳۲ اهم قابل قبول است، برای تطبیق با ترمینال‌های انتهایی شبکه و جلوگیری از بازتابش سیگنال حیاتی است. ساختار اصلی این کابل از جفت‌های به هم تابیده (Twisted Pairs) تشکیل شده است. تابیدگی سیم‌ها (معمولاً حدود یک تاب در هر اینچ) به کاهش تداخل الکترومغناطیسی (EMI) کمک می‌کند. برای مسافت‌های کوتاه (کمتر از ۱۰ متر)، ممکن است از کابل‌های بدون شیلد (UTP) استفاده شود، اما برای مسافت‌های طولانی‌تر و به ویژه در محیط‌های صنعتی که احتمال تداخل وجود دارد، استفاده از کابل شیلددار (Shielded) به شدت توصیه می‌شود. شیلد که معمولاً از جنس فویل آلومینیومی یا بافت مسی است، یک لایه محافظ در برابر نویزهای خارجی ایجاد می‌کند و یکپارچگی سیگنال را در کل طول باس حفظ می‌نماید. محصولات هلوکیبل آلمان به عنوان یکی از تولیدکنندگان پیشرو در این حوزه، کابل‌های خود را دقیقاً مطابق با این استانداردهای سختگیرانه طراحی و تولید می‌کنند و از تطابق کامل با مشخصات ISO 11898-2 اطمینان حاصل می‌نمایند.

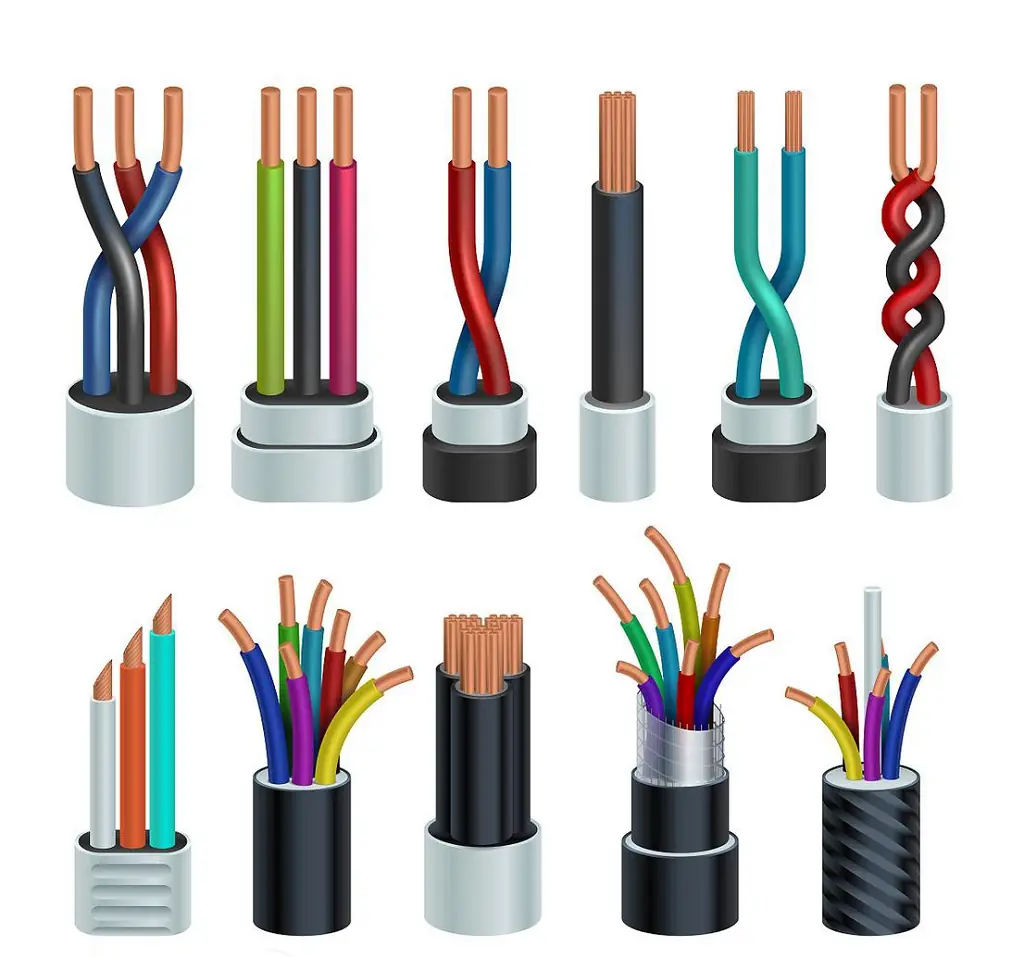

انواع ساختار کابل کن‌باس؛ دو سیمه، چهار سیمه و زنجیره‌ای

کابل‌های کن‌باس در ساختارهای مختلفی برای کاربردهای گوناگون تولید می‌شوند. رایج‌ترین نوع، کابل دو سیمه است که شامل یک جفت سیم به هم تابیده (برای خطوط داده CAN-H و CAN-L) به همراه یک شیلد محافظ می‌باشد. این نوع کابل برای اکثر کاربردهای عمومی و شبکه‌های با تراکم پایین مناسب است. با این حال، در محیط‌های صنعتی سنگین (Heavy Industrial) که نیاز به توزیع توان نیز وجود دارد یا احتمال نویز و تداخل بسیار بالاست، استفاده از کابل چهار سیمه (4-Wire) توصیه می‌شود. این کابل‌ها معمولاً شامل دو جفت سیم به هم تابیده هستند؛ یک جفت برای انتقال داده و جفت دیگر برای تأمین برق (مانند تغذیه سنسورها یا گره‌های شبکه) یا به عنوان یک مسیر اضافی برای کاهش نویز. انتخاب بین این دو ساختار به نیازهای خاص پروژه، مانند فاصله کابل‌کشی و تعداد دستگاه‌های متصل بستگی دارد. یکی دیگر از ملاحظات مهم در راهنمای انتخاب کابل برای ماشین‌آلات صنعتی، کاربرد در زنجیره‌های کابل (Energy Chains) یا زنجیره‌های کششی است. در ماشین‌آلاتی که دارای قطعات متحرک هستند، کابل‌ها باید در برابر خمش‌های مکرر و حرکت مداوم مقاوم باشند. برای این کاربردها، کابل‌های خاصی با نام Drag Chain Cable یا Flexible CAN Bus Cable طراحی می‌شوند که از رشته‌های بسیار نازک (Fine Stranded Wires) ساخته شده‌اند تا انعطاف‌پذیری بالایی داشته باشند و در عین حال رسانایی خود را حفظ کنند. برندهایی مانند هلوکیبل و کابل‌های کن باس هلوکیبل، طیف گسترده‌ای از این کابل‌های انعطاف‌پذیر را برای کاربردهای مختلف صنعتی، از جمله رباتیک و ماشین‌آلات بسته‌بندی، ارائه می‌دهند.

برای آشنایی با بهترین کاربردهای تجهیزات هلوکیبل در دیتاسنترها و پروژه‌های صنعتی کلیک کنید

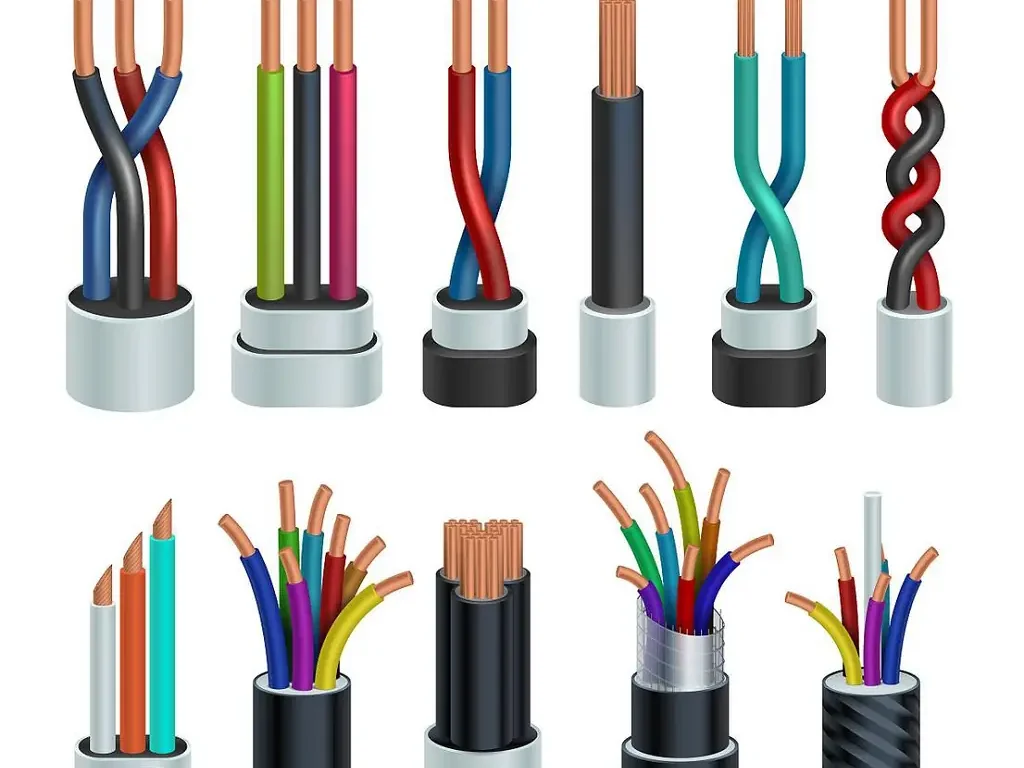

هادی، عایق و روکش؛ عوامل کلیدی در دوام و عملکرد

سه مؤلفه اصلی یک کابل کن‌باس که مستقیماً بر عملکرد و طول عمر آن تأثیر می‌گذارند، هادی (Conductor)، عایق (Insulation) و روکش بیرونی (Outer Sheath / Jacket) هستند. هادی معمولاً از مس خالص و بدون روکش (Bare Copper) ساخته می‌شود تا بالاترین رسانایی را ارائه دهد. سطح مقطع هادی‌ها بر اساس کاربرد متفاوت است؛ برای مثال، در کابل‌های ثابت معمولاً از AWG 24 (۰.۲۲ میلی‌متر مربع) و در کابل‌های زنجیره‌ای یا کاربردهای سنگین‌تر از AWG 22 (۰.۳۴ میلی‌متر مربع) استفاده می‌شود. عایق هر رشته، که معمولاً از جنس پلی‌اتیلن سلولی (Foam-skin PE) است، نقش مهمی در حفظ امپدانس مشخصه و کاهش تلفات سیگنال دارد. اما مهم‌ترین بخش برای محیط‌های صنعتی، روکش بیرونی کابل است. این لایه باید در برابر عواملی مانند روغن‌های صنعتی، مواد شیمیایی، اشعه فرابنفش (UV)، سایش و تغییرات شدید دما مقاوم باشد. کابل‌های صنعتی معمولاً از روکش PVC با کیفیت بالا یا مواد خاص‌تری مانند PUR (پلی‌اورتان) استفاده می‌کنند که مقاومت مکانیکی و شیمیایی فوق‌العاده‌ای دارند. تجهیزات و کابل‌های صنعتی هلوکیبل با بهره‌گیری از مواد اولیه با کیفیت و طراحی مهندسی شده، کابل‌هایی تولید می‌کنند که در برابر سخت‌ترین شرایط محیطی مقاومت کرده و طول عمر بالایی دارند. انتخاب روکش مناسب، بسته به محیط نصب (داخل ساختمان، فضای باز، مجاورت با روغن و...) یکی از مهم‌ترین بخش‌های راهنمای انتخاب کابل است.

نکات کلیدی در نصب و ارتینگ کابل کن‌باس

حتی با انتخاب بهترین کابل کن‌باس، نصب نادرست می‌تواند تمام مزایای آن را از بین ببرد. یکی از مهم‌ترین اصول در نصب این کابل‌ها، ارتینگ (اتصال به زمین) صحیح شیلد است. شیلد باید در تمام طول کابل به هم متصل باشد، اما برای جلوگیری از ایجاد حلقه ارت (Ground Loop) که خود منبع نویز است، تنها در یک نقطه باید به زمین متصل شود. این کار معمولاً در نزدیکی منبع تغذیه یا کنترل‌رنده اصلی انجام می‌شود. همچنین، توپولوژی شبکه CAN Bus باید به صورت خطی (Daisy Chain) و بدون انشعاب باشد، به جز شاخه‌های بسیار کوتاه (Stubs) برای اتصال دستگاه‌ها. هر دو انتهای شبکه باید با مقاومت‌های ۱۲۰ اهم (مطابق با امپدانس مشخصه کابل) ترمینال شوند تا از بازتابش سیگنال جلوگیری شود. استفاده از کانکتورهای استاندارد و با کیفیت و به حداقل رساندن تعداد اتصالات میانی نیز به افزایش قابلیت اطمینان شبکه کمک می‌کند. رعایت این نکات در کنار انتخاب کابل مناسب، تضمین‌کننده یک شبکه صنعتی پایدار و بدون نقص خواهد بود. برای کسب اطلاعات بیشتر در مورد کابل‌های تخصصی، می‌توانید به صفحات مربوط به کابل‌های پروفی‌باس هلوکیبل و کابل‌های E-Bus هلوکیبل نیز مراجعه کنید.

کلام آخر

انتخاب کابل شبکه مناسب برای پروتکل کن‌باس در ماشین‌آلات صنعتی، فرآیندی تخصصی است که نیازمند توجه به استانداردهای فنی، شرایط محیطی و نیازهای خاص پروژه می‌باشد. یک کابل استاندارد با امپدانس ۱۲۰ اهم، ساختار به هم تابیده و شیلددار، همراه با روکش مقاوم در برابر عوامل صنعتی، ستون فقرات یک شبکه قابل اعتماد را تشکیل می‌دهد. در این مسیر، انتخاب برندی معتبر که محصولات آن با استانداردهای بین‌المللی مانند ISO 11898 مطابقت داشته باشد، از اهمیت ویژه‌ای برخوردار است. هلوکیبل با ارائه طیف گسترده‌ای از کابل‌های کن باس هلوکیبل در انواع دو سیمه، چهار سیمه و زنجیره‌ای با روکش‌های متنوع، یکی از بهترین گزینه‌ها برای تأمین زیرساخت ارتباطی شبکه‌های صنعتی محسوب می‌شود. محصولات هلوکیبل آلمان، از جمله کابل‌های ترموکوبل و اعلام حریق هلوکیبل تا کابل‌های فیلدباس تخصصی، همگی با بالاترین کیفیت و مطابق با نیازهای صنعت تولید می‌شوند. برای دریافت مشاوره تخصصی و تهیه بهترین کابل متناسب با نیاز خود، می‌توانید با کارشناسان آلما شبکه در ارتباط باشید.
