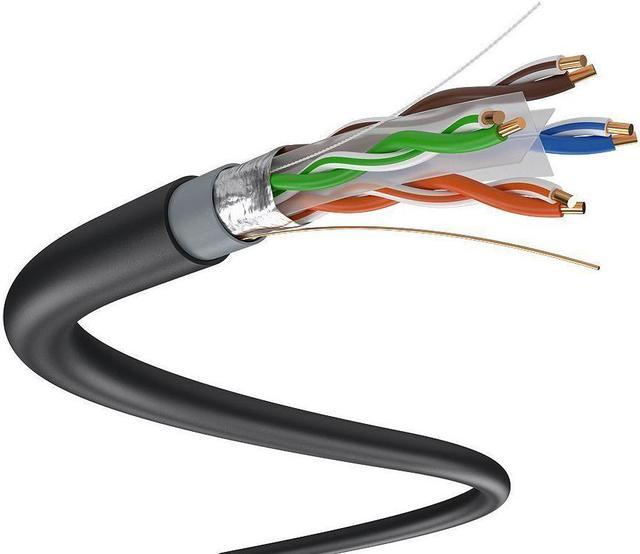

کابل شبکه Cat6A شیلدار با قابلیت نصب در زمین

در دنیای شبکه های کامپیوتری، کابلهای شبکه نقش حیاتی در انتقال داده ها ایفا میکنند. یکی از پرکاربردترین کابلها برای محیطهای بیرونی و دفنی، کابل Cat6A شیلدار دفنی است. این کابل برای انتقال داده با سرعت 10 گیگابیت بر ثانیه (10G) تا 100 متر طراحی شده و در مقایسه با Cat6، عملکرد پایدارتری در مسیرهای طولانیتر دارد.

به بررسی ویژگیها، مزایا، محدودیت ها و روش های نصب این کابل می پردازیم. همچنین، نکات مهم در انتخاب و استفاده از آن را بر اساس استانداردهای ANSI/TIA 568 و NEC/NFPA 70 بررسی خواهیم کرد.

چرا کابل Cat6A شیلدار دفنی؟

کابلهای Cat6A به دلیل پهنای باند بالاتر (500 مگاهرتز) و پشتیبانی از سرعت 10Gbps، گزینه ایده آلی برای شبکه های پرسرعت هستند. اما چرا در برخی موارد باید از نسخه دفنی و با شیلد استفاده کرد؟

عدم نیاز به شیلد در محیطهای کم نویز

در محیطهایی که تداخل الکترومغناطیسی (EMI) کم است، استفاده از کابل بدون شیلد (UTP) مقرون به صرفه تر است.

کابل های شیلددار (F/UTP یا S/FTP) نیاز به اتصال به زمین (Grounding) دارند که نصب آنها را پیچیده تر میکند.

مقاومت در برابر شرایط محیطی

کابلهای دفنی Cat6A دارای روکش LLDPE هستند که در برابر رطوبت، UV و فشار خاک مقاومت بالایی دارد.

برخی از مدل ها دارای نوار ضد آب (Water Blocking Tape) یا ژل مخصوص برای جلوگیری از نفوذ آب هستند.

آینده نگری در شبکه

با افزایش نیاز به پهنای باند، استفاده از Cat6A به جای Cat6 یا Cat5e یک سرمایه گذاری هوشمندانه است، زیرا از فناوری های آینده پشتیبانی میکند.

مشخصات فنی و محدودیتهای کابل Cat6A بدون شیلد دفنی

سرعت و مسافت

سرعت انتقال: تا 10 گیگابیت بر ثانیه (10Gbps)

حداکثر طول کابل:

295 فوت (90 متر) در حالت Permanent Link (کابل ثابت + پچکورد)

328 فوت (100 متر) در حالت Channel (با احتساب پچکوردهای استاندارد)

در صورت استفاده از کانکتورهای میدانی (Field Termination Plugs)، امکان افزایش طول تا 335 فوت (102 متر) وجود دارد.

تأثیر دما بر عملکرد کابل

افزایش دما میتواند باعث کاهش طول مؤثر کابل شود.

در دمای 45°C (113°F)، ممکن است نیاز به کاهش طول کابل داشته باشید.

پشتیبانی از PoE (Power over Ethernet)

کابل Cat6A بدون شیلد از PoE++ (802.3bt) با حداکثر 100 وات پشتیبانی میکند.

در صورت باندل کردن چند کابل PoE، باید به محدودیتهای تعداد کابل توجه کرد تا از گرمایش بیشازحد جلوگیری شود.

نصب کابل Cat6A شیلدار دفنی

دفن مستقیم یا استفاده از کانال؟

دفن مستقیم (Direct Burial):

حداقل عمق: 18 تا 24 اینچ (45 تا 60 سانتیمتر)

در مناطق یخبندان، بهتر است زیر خط یخ زدگی دفن شود.

استفاده از کانال (Conduit):

حداقل عمق: 8 تا 10 اینچ (20 تا 25 سانتیمتر)

کانال PVC یا IMC گزینه های مناسبی هستند.

محدودیتهای خمش کابل

حداکثر شعاع خمش: 1.5 اینچ (3.8 سانتیمتر)

خمش بیشازحد باعث کاهش عمر کابل و اختلال در انتقال داده میشود.

ورود کابل به ساختمان

طبق NEC/NFPA 70، کابلهای دفنی (OSP) نباید بیش از 50 فوت (15 متر) داخل ساختمان کشیده شوند، مگر اینکه:

از کانال فلزی (IMC) استفاده شود.

اتصالات به درستی آب بندی شوند.

سؤالات متداول (FAQ)

آیا کابل Cat6A بدون شیلد برای دفن مناسب است؟

بله، به شرطی که مخصوص دفن (Direct Burial) باشد و دارای روکش مقاوم در برابر آب و فشار خاک باشد.

آیا میتوان کابل شبکه را در کنار کابل برق دفن کرد؟

خیر. طبق استاندارد NEC، هرگز نباید کابلهای دیتا و برق در یک کانال قرار گیرند، زیرا باعث نویز و خطر آتش سوزی میشوند.

آیا کابل Cat6A بدون شیلد نیاز به گراندینگ دارد؟

خیر، زیرا شیلد ندارد. اما اگر از کانکتورهای شیلددار استفاده میکنید، باید به درستی به زمین متصل شوند.

آیا میتوان از کابل دفنی در فضای داخلی استفاده کرد؟

بله، اما طبق NEC، در محیطهای تجاری بیش از 15 متر نباید استفاده شود، مگر در کانال فلزی.

کابل Cat6A شیلدار دفنی یک گزینه ایده آل برای پروژه های فضای باز، شبکه های پرسرعت و سیستمهای نظارتی (IP Camera) است. با رعایت استانداردهای نصب، عمق دفن و محدودیت های دمایی، می توانید از پایداری و طول عمر بالای این کابل بهره مند شوید.

اگر قصد آینده پروی شبکه خود را دارید، Cat6A بهترین انتخاب است، زیرا از فناوری های آینده مانند 10G Ethernet و PoE++ پشتیبانی می کند.
