معرفی، شباهت‌ها و تفاوت‌های گوشه داخلی و خارجی ترانکینگ لگراند

در هر پروژه سیم‌کشی که با ترانکینگ لگراند اجرا می‌شود، روزی می‌رسد که مسیر ترانکینگ به یک گوشه دیوار می‌رسد و دیگر نمی‌توان مستقیم پیش رفت. در این نقطه، نصاب با یک انتخاب مهم و سرنوشت‌ساز مواجه می‌شود: استفاده از قطعه مخصوص «گوشه» یا متوسل شدن به برش زاویه‌دار دستی (مایتر) که هم زمان‌بر است، هم ظاهری نامرتب دارد و مهم‌تر از همه، در ترانکینگ‌های دو محفظه‌دار (همراه پارتیشن) باعث قطع شدن جداکننده داخلی و درهم‌ریختگی کابل‌های برق و شبکه می‌شود. لگراند فرانسه با درک عمیق این نیاز، خانواده کامل و جامعی از محصولات لگراند را در دسته متعلقات ترانکینگ طراحی و تولید کرده است که مهم‌ترین اعضای این خانواده برای عبور از زوایا، «گوشه داخلی» و «گوشه خارجی» هستند.

وظیفه اصلی گوشه داخلی و گوشه خارجی ترانکینگ لگراند چیست؟

قبل از هر چیز، بیایید ببینیم این دو قطعه دقیقاً قرار است چه کاری در مسیر ترانکینگ لگراند انجام دهند. ترانکینگ‌های لگراند معمولاً در شاخه‌های ۲ متری تولید و در طول مسیرهای مستقیم روی دیوار نصب می‌شوند. اما وقتی مسیر به یک گوشه می‌رسد، دیگر خبری از شاخه مستقیم نیست و شما باید دو شاخه ترانکینگ را با یک زاویه به یکدیگر متصل کنید. این زاویه می‌تواند در گوشه داخلی دیوار باشد (همان کنجی که دو دیوار به سمت داخل به هم می‌رسند، مثل گوشه یک اتاق) یا در گوشه خارجی دیوار (مانند گوشه بیرونی یک ستون یا راه‌پله). هر دو قطعه «گوشه داخلی» و «گوشه خارجی» ترانکینگ لگراند دقیقاً برای همین کار طراحی شده‌اند: اتصال دو شاخه ترانکینگ با زاویه ۹۰ درجه (و یا زوایای نزدیک به آن) بدون نیاز به برش زاویه‌دار دستی، به گونه‌ای که مسیر کابل کاملاً یکپارچه و حفاظت‌شده باقی بماند و زیبایی نهایی سیم‌کشی نیز کاملاً حفظ شود. برش زاویه‌دار دستی (برش ۴۵ درجه روی هر دو شاخه) همیشه با خطا همراه است و درز نامرتبی ایجاد می‌کند، اما گوشه‌های آماده لگراند این درز را به طور کامل می‌پوشانند و ظاهری کاملاً حرفه‌ای و کارخانه‌ای به پروژه شما می‌دهند. جنس این قطعات از PVC بسیار مقاوم است و طراحی کلیپسی آن‌ها باعث می‌شود نصب بدون نیاز به پیچ، مهره یا چسب و صرفاً با فشار دست و با شنیدن صدای «کلیک» انجام شود. علاوه بر این، استفاده از گوشه‌های استاندارد، درجه حفاظت IP40 ترانکینگ را در محل اتصال نیز حفظ می‌کند و از نفوذ گرد و غبار و ذرات خارجی به داخل ترانکینگ جلوگیری می‌نماید.

تفاوت اصلی گوشه داخلی و خارجی ترانکینگ لگراند در چیست؟

حال که با نقش کلی این دو قطعه آشنا شدید، وقت آن است که به سراغ تفاوت اصلی و بنیادین بین «گوشه داخلی» و «گوشه خارجی» ترانکینگ لگراند برویم. این تفاوت در کلمه‌ای به نام شیب (یا انحنا) خلاصه می‌شود. گوشه داخلی ترانکینگ دارای یک شیب رو به داخل است که آن را قادر می‌سازد دو شاخه ترانکینگ را در گوشه داخلی دیوار (کنج اتاق) به یکدیگر متصل کند. در مقابل، گوشه خارجی ترانکینگ نیز دارای یک شیب رو به بیرون است که آن را برای اتصال دو شاخه ترانکینگ در گوشه خارجی دیوار (اطراف ستون‌ها) مناسب می‌سازد. به عبارت ساده‌تر، اگر کف دست خود را کمی باز کنید و به داخل نگاه کنید، حالت مقعر (فرو رفته) آن شبیه به گوشه داخلی است. اما اگر پشت دست خود را نگاه کنید، حالت محدب (برآمده) آن شبیه به گوشه خارجی خواهد بود. از نظر کد فنی و شماره مدل نیز، این دو قطعه متمایز هستند. برای مثال، گوشه داخلی همراه با پارتیشن برای ترانکینگ‌های ۵۰×۱۵۰ و ۵۰×۱۹۵ میلی‌متر معمولاً با کد فنی ۱۰۶۰۶ (و معادل بین‌المللی 010606) شناخته می‌شود، در حالی که گوشه خارجی همراه با پارتیشن برای همان سایزها با کد فنی ۱۰۶۳۵ (و معادل 010635) عرضه می‌گردد. از نظر ظاهری نیز، یک نصاب حرفه‌ای با یک نگاه می‌تواند تشخیص دهد که کدام قطعه برای کدام گوشه دیوار مناسب است. توجه داشته باشید که استفاده از قطعه اشتباه نه تنها اتصال را غیرممکن می‌کند، بلکه ساختار دیوار و مسیر کابل‌ها را نیز به هم می‌ریزد. برای مثال، اگر در یک گوشه خارجی از قطعه مخصوص گوشه داخلی استفاده کنید، شیب قطعه در جهت اشتباه قرار می‌گیرد و کلیپ‌ها هرگز روی ترانکینگ قفل نخواهند کرد.

شباهت‌های کلیدی و ویژگی‌های مشترک گوشه داخلی و خارجی لگراند

با وجود تفاوت اساسی در شیب و کاربرد، گوشه داخلی و گوشه خارجی ترانکینگ لگراند شباهت‌های بسیار مهم و چشمگیری نیز با یکدیگر دارند. یکی از مهم‌ترین این شباهت‌ها، قابلیت تغییر زاویه در هنگام نصب است. برخلاف تصور عموم که گوشه‌های ترانکینگ فقط برای زاویه ۹۰ درجه دقیق طراحی شده‌اند، لگراند در این قطعات از زاویه متغیر استفاده کرده است. گوشه داخلی لگراند معمولاً دارای بازه ۸۰ تا ۱۰۰ درجه است، در حالی که گوشه خارجی لگراند بازه ۶۰ تا ۱۲۰ درجه را پوشش می‌دهد. این یعنی اگر دیوار ساختمان شما دقیقاً ۹۰ درجه نباشد (مثلاً ۹۲ درجه یا ۸۸ درجه باشد)، گوشه لگراند خود را با زاویه واقعی دیوار تطبیق می‌دهد و هیچ درز و شکافی در محل اتصال باقی نمی‌گذارد. این ویژگی برای ساختمان‌های قدیمی یا دیوارهایی که با گچ و خاک نامنظم ساخته شده‌اند، یک مزیت حیاتی و یک مشکل‌گشای بزرگ است. دومین شباهت مهم، طراحی دو تکه یا سه تکه (بسته به تک محفظه بودن یا دو محفظه بودن) با مکانیزم کلیپسی است. هر دو قطعه (داخلی و خارجی) از دو بخش اصلی تشکیل شده‌اند: بخش زیرین که به بدنه ترانکینگ متصل می‌شود و بخش رویی که درب نرم (فِلِکسیبل کاور) روی آن قرار می‌گیرد. در نسخه‌های مخصوص ترانکینگ‌های دو محفظه (همراه پارتیشن)، یک قطعه اضافی نیز برای حفظ یکپارچگی پارتیشن جداکننده در داخل گوشه تعبیه شده است. سومین شباهت، روش نصب یکسان است. هر دو قطعه مستقیماً و بدون نیاز به پیچ و مهره و چسب و با فشار دادن روی بدنه دو شاخه ترانکینگ قفل می‌شوند. صدای «کلیک» تأیید می‌کند که قطعه به درستی و محکم در جای خود نشسته است. چهارمین شباهت، جنس و کیفیت ساخت است. هر دو قطعه از PVC با کیفیت بالا و فاقد هالوژن ساخته شده‌اند و دارای استانداردهای یکسان IP40 (حفاظت در برابر گرد و غبار) و IK07 (مقاومت در برابر ضربه مکانیکی تا ۲ ژول) هستند. رنگ آن‌ها نیز معمولاً سفید صدفی با کد رنگی RAL 9003 یا طوسی RAL 7016 است که با بدنه ترانکینگ لگراند هماهنگی کامل دارد.

اندازه‌ها و سازگاری: گوشه‌های داخلی و خارجی برای چه ترانکینگ‌هایی مناسب هستند؟

محصولات لگراند در طراحی خود به گونه‌ای عمل کرده است که گوشه‌های داخلی و خارجی دقیقاً متناسب با سایزهای استاندارد ترانکینگ عرضه می‌شوند. برای ترانکینگ‌های کوچک‌تر و بزرگ‌تر، مدل‌های متفاوتی با کدهای فنی مجزا وجود دارد. در ادامه، سایزهای اصلی و کدهای فنی مرتبط با گوشه‌های ترانکینگ لگراند را به صورت فهرست‌وار مرور می‌کنیم تا انتخاب برای شما آسان‌تر شود:

گوشه داخلی لگراند (Internal Bend) : این قطعه عمدتاً در چهار بازه سایز کلی عرضه می‌شود:

برای ترانکینگ ۵۰×۸۰ میلی‌متر با کد فنی 10602 و قابلیت تغییر زاویه از ۸۵ تا ۹۵ درجه (مناسب برای شبکه‌های سبک و مسیرهای کم‌ترافیک).

برای ترانکینگ ۵۰×۱۰۵ میلی‌متر با کد فنی ۰۱۰۶۰۲ و بازه زاویه ۸۰ تا ۱۰۰ درجه (یکی از پرکاربردترین سایزها در پروژه‌های اداری کوچک و متوسط).

برای ترانکینگ ۵۰×۱۵۰ میلی‌متر با کد فنی ۰۱۰۶۰۶ و بازه زاویه ۸۰ تا ۱۰۰ درجه (نسخه همراه با پارتیشن برای ترانکینگ‌های دو محفظه).

برای ترانکینگ ۵۰×۱۹۵ میلی‌متر که همان قطعه ۰۱۰۶۰۶ با قابلیت انطباق روی سایز ۱۹۵ نیز هست.

گوشه خارجی لگراند (External Bend) : این قطعه نیز برای چهار سایز اصلی عرضه می‌شود:

برای ترانکینگ ۵۰×۸۰ میلی‌متر با کد فنی 10622 و قابلیت تغییر زاویه از ۶۰ تا ۱۲۰ درجه (مناسب برای خیابان‌های صنعتی و گوشه‌های باز دیوار).

برای ترانکینگ ۵۰×۱۰۵ میلی‌متر با کد فنی ۰۱۰۶۲۲ و بازه زاویه ۶۰ تا ۱۲۰ درجه.

برای ترانکینگ ۵۰×۱۵۰ میلی‌متر با کد فنی ۰۱۰۶۳۵ و بازه زاویه ۶۰ تا ۱۲۰ درجه (نسخه همراه با قطعه پارتیشن مجزا).

برای ترانکینگ ۵۰×۱۹۵ میلی‌متر که همان قطعه ۰۱۰۶۳۵ با قابلیت انطباق روی ترانکینگ بزرگ‌تر است.

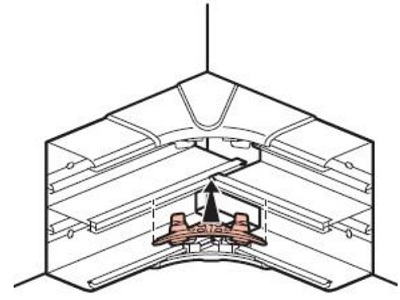

توجه به این نکته ضروری است که مدل‌های همراه با پارتیشن (مانند ۱۰۶۰۶ و ۱۰۶۳۵) به طور خاص برای ترانکینگ‌های دو محفظه طراحی شده‌اند. اگر شما یک ترانکینگ دو محفظه با پارتیشن جداکننده داخلی دارید و از یک گوشه ساده (بدون قطعه پارتیشن) استفاده کنید، پارتیشن در محل اتصال قطع می‌شود و کابل‌های برق و شبکه در یکدیگر فرو می‌روند. لگراند برای جلوگیری از این مشکل، یک قطعه پلاستیکی مجزا به نام "Divider Junction" را داخل گوشه تعبیه کرده است تا مسیر جداکننده داخلی در طول زاویه نیز کاملاً حفظ شود. این ویژگی در ترانکینگ‌های بزرگ و حساس که جداسازی برق از دیتا یک الزام قانونی است، فوق‌العاده حیاتی و ارزشمند است.

چرا گوشه‌های متغیر لگراند (Variable Angles) یک مزیت رقابتی محسوب می‌شوند؟

یکی از برجسته‌ترین ویژگی‌های گوشه‌های داخلی و خارجی ترانکینگ لگراند که آن‌ها را از بسیاری محصولات مشابه در بازار متمایز می‌کند، قابلیت تغییر زاویه (Variable Angle) در حین نصب است. در ساختمان‌های واقعی، به ندرت پیش می‌آید که زاویه داخلی یا خارجی دیوارها دقیقاً ۹۰ درجه باشد. انحرافات ناشی از اجرای نادرست گچ‌کاری، نشست ساختمان، یا طراحی خاص معماری، معمولاً باعث می‌شود زوایای دیوارها در بازه ۸۸ تا ۹۳ درجه نوسان داشته باشند. اگر از گوشه‌های ثابت ۹۰ درجه استفاده کنید، در محل اتصال یک شکاف مثلثی شکل ایجاد می‌شود که هم ظاهری بسیار زشت دارد و هم گرد و غبار و حشرات ریز از آن وارد ترانکینگ می‌شوند. لگراند با طراحی گوشه انعطاف‌پذیر و قابل تنظیم (Variable Angle) این مشکل را به طور کامل حل کرده است. گوشه داخلی این برند با بازه ۸۰ تا ۱۰۰ درجه و گوشه خارجی با بازه ۶۰ تا ۱۲۰ درجه ارائه می‌شود. مکانیزم این گوشه‌ها به گونه‌ای طراحی شده که شما می‌توانید بدنه قطعه را در حین نصب باز کنید، زاویه مورد نظر (مثلاً ۹۲ درجه) را تنظیم کنید و سپس روی ترانکینگ کلیک کنید. این کار از برش اریب دستی (مایتر) و درزگیری با چسب‌های نواری بی‌کیفیت بی‌نیاز می‌کند. برای مثال، گوشه خارجی متغیر ۱۰۶۳۵ علاوه بر حفظ پارتیشن داخلی، در بازه ۶۰ تا ۱۲۰ درجه تنظیم می‌شود تا حتی زوایای بسیار تند یا بسیار باز را نیز پوشش دهد. این ویژگی نه تنها در زیبایی نهایی پروژه تأثیرگذار است، بلکه درجه حفاظت IP40 را در محل اتصال نیز به طور کامل حفظ می‌کند و از نفوذ گرد و غبار و رطوبت به داخل کانال جلوگیری می‌نماید.

نحوه نصب و استانداردهای کیفی گوشه‌های ترانکینگ لگراند چیست؟

یکی از نقاط قوت منحصربه‌فرد محصولات لگراند و به طور خاص گوشه‌های داخلی و خارجی ترانکینگ لگراند، سهولت فوق‌العاده نصب است. شما برای نصب این قطعات به هیچ گونه ابزار خاصی مانند دریل، پیچ‌گوشتی، چسب حرارتی یا حتی میز کار حرفه‌ای نیاز ندارید. تمامی گوشه‌ها بر اساس مکانیزم کلیپسی و قفل‌شوندگی با صدای کلیک طراحی شده‌اند. مراحل نصب به همین سادگی است: ابتدا دو شاخه ترانکینگ را در مسیر مورد نظر و در محل گوشه دیوار نصب کنید. مطمئن شوید که زاویه واقعی دیوار (مثلاً ۹۲ درجه) را با چشم یا ابزار ساده اندازه گرفته‌اید. سپس گوشه (داخلی یا خارجی) را بردارید، بدنه آن را به آرامی به اندازه زاویه دیوار باز کنید و تنظیم نمایید. حالا قطعه را روی محل اتصال دو شاخه ترانکینگ قرار دهید و محکم فشار دهید. کلیپ‌های زیر قطعه باید داخل شیارهای بدنه ترانکینگ قفل شوند و صدای «کلیک» واضحی را بشنوید. در نسخه‌های همراه با پارتیشن (مانند ۱۰۶۰۶ و ۱۰۶۳۵)، یک مرحله اضافی وجود دارد و آن نصب قطعه پارتیشن مجزا درون گوشه است که باید قبل از بستن نهایی، آن را نیز در جای خود کلیک کنید. درب نرم (فِلِکسیبل کاور) ترانکینگ را روی گوشه قرار دهید و با فشار انگشت آن را نیز کلیک کنید. از نظر استانداردهای کیفی، هر دو گوشه داخلی و خارجی لگراند دارای گواهی‌های معتبر بین‌المللی از جمله ISO/IEC 11801 (استاندارد جهانی کابل‌کشی ساختیافته) و EN 50085-2-1 (استاندارد اروپایی سیستم‌های مدیریت کابل) هستند. همچنین دارای درجه حفاظت IP40 (جلوگیری از نفوذ ذرات خارجی با قطر بیشتر از ۱ میلی‌متر) و درجه مقاومت مکانیکی IK07 (تحمل ضربه با انرژی ۲ ژول) می‌باشند. جنس پی‌وی‌سی به کار رفته در این قطعات، بدون هالوژن (Halogen-Free) و مقاوم در برابر اشعه فرابنفش (UV Resistant) است و رنگ آن‌ها (سفید RAL 9003 برای کدهای ۱۰۶۰۶ و طوسی RAL 7016 برای مدل‌های خاص دیگر) با بدنه ترانکینگ اصلی لگراند کاملاً هماهنگ می‌باشد.

کلام آخر

به وضوح مشخص شد که گوشه‌های داخلی و خارجی ترانکینگ لگراند دو قطعه مکمل و در عین حال کاملاً متمایز هستند. اگر در حال اجرای یک پروژه سیم‌کشی در گوشه داخلی دیوار (کنج اتاق) هستید که در آن دو دیوار به سمت داخل به یکدیگر می‌رسند، باید از گوشه داخلی ترانکینگ لگراند با کد فنی مناسب سایز خود استفاده کنید. اگر در حال عبور از گوشه خارجی دیوار (اطراف یک ستون یا راه‌پله) هستید، باید از گوشه خارجی ترانکینگ لگراند با شیب و انحنای رو به بیرون استفاده نمایید. مهم‌ترین نکتهای که نباید فراموش شود، نوع ترانکینگ شماست. اگر ترانکینگ شما دو محفظه (همراه پارتیشن جداکننده) است، حتماً باید سراغ مدل‌های همراه با پارتیشن (با Divider Junction) بروید. برای ترانکینگ سایز ۵۰×۱۵۰ و ۵۰×۱۹۵، مدل گوشه داخلی همراه با پارتیشن با کد ۱۰۶۰۶ و مدل گوشه خارجی همراه با پارتیشن با کد ۱۰۶۳۵ انتخابی ایده‌آل و کاملاً استاندارد هستند. به یاد داشته باشید که هر دو قطعه از جنس PVC مقاوم، با قابلیت تغییر زاویه (داخلی ۸۰ تا ۱۰۰ درجه و خارجی ۶۰ تا ۱۲۰ درجه)، نصب کلیپسی و بدون پیچ، همراه با قطعات پارتیشن مجزا برای حفظ یکپارچگی جداکننده‌ها عرضه می‌شوند. اگر پروژه شما شامل ترانکینگ ساده تک محفظه (بدون پارتیشن) است، می‌توانید از مدل‌های ساده‌تر (با کد ۰۱۰۶۰۲ برای داخلی و ۰۱۰۶۲۲ برای خارجی) استفاده کنید. برای خرید مطمئن و دریافت بهترین قیمت از محصولات اورجینال و اصلی لگراند، می‌توانید با کارشناسان شرکت آلما شبکه تماس بگیرید و از مشاوره رایگان آن‌ها برای انتخاب دقیق قطعه مناسب بر اساس ابعاد و مشخصات ترانکینگ خود بهره‌مند شوید.
