انواع کابل پچ فیبر نوری و کاربردهای آنها در شبکه های نوری

راهنمای انواع کابل پچ فیبر نوری و کاربردهای آنها در شبکه‌های نوری مدرن

در عصر ارتباطات پرسرعت، فیبر نوری به عنوان یکی از اصلی‌ترین فناوری‌های انتقال داده، نقش کلیدی در ایجاد ارتباطات پایدار، پرسرعت و با تاخیر کم ایفا می‌کند. از دیتاسنترهای عظیم گرفته تا شبکه‌های مخابراتی بین‌شهری و حتی شبکه‌های خانگی پرسرعت، همه به یکپارچگی و کیفیت اتصالات فیبر نوری وابسته هستند. کابل‌های پچ کورد فیبر نوری (Fiber Optic Patch Cords) به عنوان یکی از اجزای ضروری در شبکه‌های نوری، برای اتصال تجهیزات مختلف مانند سوئیچ‌ها، سرورها، پچ پنل‌ها و تجهیزات انتقال به کار می‌روند. با توجه به تنوع نیازها در محیط‌های گوناگون، این کابل‌ها در انواع مختلفی بر اساس معیارهای متفاوتی از جمله نوع کانکتور، ساختار کابل، محیط استفاده، جنس روکش، تعداد هسته، حالت انتقال و نوع پولیش تولید شده‌اند. انتخاب صحیح کابل پچ فیبر نوری، تأثیر مستقیمی بر کیفیت سیگنال، پایداری شبکه و هزینه‌های نگهداری دارد.

کابل پچ فیبر نوری چیست و چرا در شبکه‌های نوری ضروری است؟

کابل پچ فیبر نوری یا پچ کورد نوری، یک کابل کوتاه با کانکتورهای فیبر نوری در دو سر است که برای اتصال تجهیزات شبکه، دستگاه‌های فعال و پسیو در شبکه‌های فیبر نوری استفاده می‌شود. این کابل‌ها نقش حیاتی در ایجاد اتصالات انعطاف‌پذیر و قابل مدیریت در دیتاسنترها، اتاق‌های سرور و شبکه‌های مخابراتی ایفا می‌کنند. برخلاف کابل‌های فیبر نوری اصلی که به صورت ثابت نصب می‌شوند، پچ کوردها امکان اتصال و قطع مکرر را فراهم می‌کنند و به مدیران شبکه اجازه می‌دهند تا به سرعت تغییرات را اعمال کنند. انتخاب یک پچ کورد با کیفیت و استاندارد، تأثیر مستقیمی بر کاهش تلفات سیگنال، افزایش پایداری شبکه و سهولت مدیریت کابل‌ها دارد. محصولات لگراند در حوزه پچ کوردهای فیبر نوری، با ارائه تنوع بالا در انواع کانکتورها، ساختارها و روکش‌ها، پاسخگوی نیازهای مختلف شبکه‌های مدرن هستند و با کیفیت ساخت بی‌نظیر خود، عملکردی پایدار و قابل اعتماد را تضمین می‌کنند.

دسته‌بندی بر اساس نوع کانکتور؛ انتخاب مناسب برای هر کاربرد

کانکتورها نقش اساسی در عملکرد کابل‌های پچ کورد دارند و تعیین‌کننده کیفیت اتصال و انتقال داده هستند. هر کانکتور با طراحی خاص خود، برای کاربردهای مشخصی مناسب است و انتخاب نوع آن باید بر اساس نیازهای شبکه و تجهیزات موجود انجام شود. مهم‌ترین انواع کانکتورهای فیبر نوری عبارتند از:

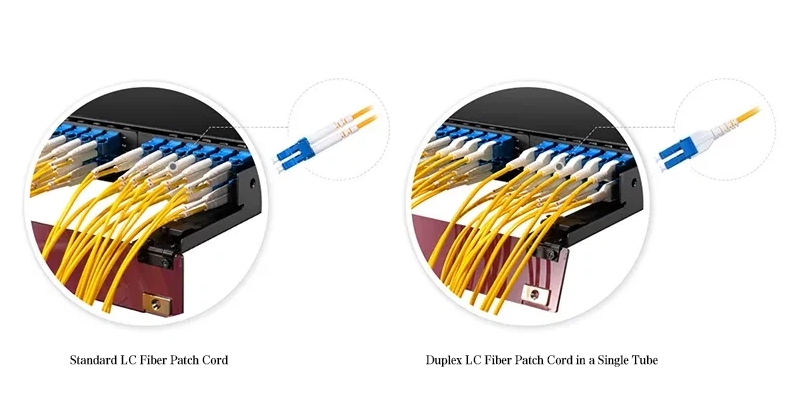

کانکتور LC (Lucent Connector) یکی از پرکاربردترین کانکتورها در شبکه‌های مدرن است که با فرول (Ferrule) با قطر ۱.۲۵ میلیمتر، طراحی فشرده و مناسب برای محیط‌های با تراکم بالا شناخته می‌شود. این کانکتور به دلیل اندازه کوچک خود، امکان تراکم بالای پورت‌ها را در پچ پنل‌ها فراهم می‌کند و برای دیتاسنترها، اتاق‌های سرور و شبکه‌های پرتراکم ایده‌آل است. انواع پیشرفته کانکتور LC شامل کابل‌های با تلفات فوق‌پایین (Ultra-Low Loss) با کاهش تلفات تا ۰.۱۲ دسی‌بل برای انتقال سیگنال در مسافت‌های طولانی، کابل‌های Duplex در یک پوشش که امکان انتقال دوطرفه در یک کابل را با صرفه‌جویی ۵۰ درصدی در فضا فراهم می‌کنند، و کابل‌های با دم کوتاه (Short-Tail Boot) مناسب برای فضاهای محدود مانند MDA و EDA می‌باشند.

کانکتور SC (Subscriber Connector) با فرول ۲.۵ میلیمتری و ساختار Push-Pull، اتصال آسان و مطمئنی را فراهم می‌کند و به دلیل سهولت استفاده و قیمت مناسب، در شبکه‌های مخابراتی، شبکه‌های پسیو (PON) و سیستم‌های تلویزیون کابلی کاربرد گسترده‌ای دارد.

کانکتور MPO/MTP (Multi-fiber Push-On) یکی از پیشرفته‌ترین کانکتورهاست که با پشتیبانی از ۶ تا ۱۴۴ فیبر، طراحی برای پهنای باند بالا و تراکم فوق‌العاده، به استاندارد اصلی در شبکه‌های ۴۰G/100G و دیتاسنترهای مدرن تبدیل شده است. این کانکتورها امکان اتصال چندین فیبر را در یک کانکتور واحد فراهم می‌کنند و زمان نصب را به شدت کاهش می‌دهند.

کانکتور FC (Ferrule Connector) با اتصال پیچی و فرول سرامیکی، مقاومت بالایی در برابر لرزش دارد و به همین دلیل در تجهیزات آزمایشگاهی مانند OTDR و شبکه‌های قدیمی‌تر کاربرد دارد. کانکتور ST (Straight Tip) با طراحی Bayonet و فرول ۲.۵ میلیمتری، در شبکه‌های محلی (LAN) و دانشگاهی استفاده می‌شود. سایر کانکتورهای کمتر رایج شامل MTRJ با دو فیبر در یک کانکتور برای شبکه‌های محلی، MU با طراحی فشرده مشابه LC برای کاربرد در DWDM، E2000 با درپوش محافظ خودکار و ایمنی بالا، و DIN با دقت مکانیکی بالا برای محیط‌های صنعتی می‌باشند.

دسته‌بندی بر اساس ساختار کابل و محیط استفاده

کابل‌های پچ فیبر نوری از نظر ساختار فیزیکی به دو دسته اصلی تقسیم می‌شوند. کابل‌های روبانی (Ribbon) با آرایش مسطح فیبرها، تراکم بالا و کاهش هزینه‌های کابل‌کشی را فراهم می‌کنند و برای محیط‌هایی با نیاز به تعداد فیبر زیاد در فضای محدود ایده‌آل هستند. کابل‌های باندل (Bundled) با ساختار گرد و لوله‌های آزاد، انعطاف‌پذیری بالایی دارند و برای کابل‌کشی داخلی و شبکه‌های اداری مناسب می‌باشند.

از نظر محیط استفاده، کابل‌های پچ فیبر نوری در دو نوع اصلی تولید می‌شوند. کابل‌های معمولی (Conventional) با وزن سبک و هزینه پایین، برای محیط‌های داخلی و دیتاسنترها مناسب هستند. در مقابل، کابل‌های تقویت شده (Reinforced) با مقاومت در برابر گازگرفتگی، رطوبت و دمای بالا، برای محیط‌های سخت طراحی شده‌اند. این دسته شامل کابل‌های زره‌دار (Armored) با محافظت فیزیکی با لایه فلزی، کابل‌های ضد آب (IP67) برای فضاهای بیرونی و مرطوب، و کابل‌های FTTA برای استفاده در آنتن‌های مخابراتی می‌شود. انتخاب نوع مناسب بر اساس محیط نصب، تأثیر مستقیمی بر طول عمر کابل و پایداری شبکه دارد.

دسته‌بندی بر اساس جنس روکش و تعداد هسته

جنس روکش کابل پچ فیبر نوری، نقش مهمی در ایمنی، دوام و کاربرد آن ایفا می‌کند. روکش PVC با انعطاف‌پذیری بالا و نصب آسان، برای محیط‌های داخلی با دمای معمولی مناسب است و قیمت مقرون‌به‌صرفه‌ای دارد. در مقابل، روکش LSZH (Low Smoke Zero Halogen) با عدم تولید دود سمی در آتش‌سوزی، برای فضاهای عمومی مانند مترو، تونل‌ها و ساختمان‌های بلندمرتبه که ایمنی جانی در اولویت است، طراحی شده است. محصولات لگراند در هر دو نوع روکش با کیفیت بالا عرضه می‌شوند و به شما امکان می‌دهند تا بر اساس الزامات ایمنی پروژه، بهترین گزینه را انتخاب کنید.

از نظر تعداد هسته، کابل‌های پچ فیبر نوری به دو دسته اصلی تقسیم می‌شوند. کابل سیمپلکس (Simplex) با یک فیبر برای انتقال یک‌طرفه، در سیستم‌های نظارتی و انتقال داده‌های یک‌جهته کاربرد دارد. کابل داپلکس (Duplex) با دو فیبر برای انتقال دوطرفه، در شبکه‌های مخابراتی و اتصالات سرور-کلاینت استفاده می‌شود و رایج‌ترین نوع در شبکه‌های مدرن است.

دسته‌بندی بر اساس حالت انتقال و نوع پولیش کانکتور

بر اساس حالت انتقال، کابل‌های پچ فیبر نوری به دو دسته تک‌حالته (Single-Mode) و چندحالته (Multimode) تقسیم می‌شوند. کابل‌های تک‌حالته با هسته باریک (۹ میکرون) و تلفات پایین، برای مسافت‌های طولانی (تا چند ده کیلومتر) و کاربردهای مخابراتی و شبکه‌های شهری مناسب هستند. کابل‌های چندحالته با هسته پهن (۵۰ یا ۶۲.۵ میکرون) و تلفات بیشتر در مسافت‌های طولانی، برای شبکه‌های محلی (تا ۲ کیلومتر) و دیتاسنترها با نیاز به پهنای باند بالا در فواصل کوتاه ایده‌آل می‌باشند. انتخاب بین این دو باید بر اساس مسافت انتقال و نیازهای پهنای باند انجام شود.

از نظر نوع پولیش کانکتور، سه نوع اصلی وجود دارد که هر کدام برای کاربردهای خاصی طراحی شده‌اند. پولیش PC (Physical Contact) با سطح کروی و رنگ مشکی، برای شبکه‌های عمومی با نیاز معمولی مناسب است. پولیش UPC (Ultra Physical Contact) با سطح صاف‌تر و رنگ آبی، تلفات بازتابی کمتری دارد و برای شبکه‌های با حساسیت متوسط کاربرد دارد. پولیش APC (Angled Physical Contact) با زاویه ۸ درجه و رنگ سبز، کمترین تلفات بازتابی را دارد و برای شبکه‌های حساس مانند CATV و GPON که نیاز به حداقل بازتاب سیگنال دارند، ضروری است.

دسته‌بندی بر اساس فرآیند تولید و نکات کلیدی انتخاب

بر اساس فرآیند تولید، کابل‌های پچ فیبر نوری به دو دسته تقسیم می‌شوند. کابل‌های مونتاژ شده در محل (Field-Terminated) نیاز به ابزار و تخصص برای نصب دارند و برای پروژه‌های سفارشی با طول خاص مناسب هستند. کابل‌های پیش مونتاژ (Factory-Terminated) با نصب Plug-and-Play و کیفیت تضمین شده، برای دیتاسنترها و شبکه‌های سریع‌النصب که زمان اجرا برای آنها حیاتی است، انتخاب ایده‌آلی هستند.

نکات کلیدی در انتخاب کابل پچ فیبر نوری شامل بررسی محیط استفاده (داخلی، بیرونی، صنعتی)، تراکم شبکه (تعداد پورت‌ها در واحد سطح)، مسافت انتقال (کوتاه یا بلند)، نیازهای پهنای باند (سرعت انتقال)، نوع تجهیزات موجود (سازگاری کانکتورها) و بودجه پروژه می‌شود. برای مثال، در دیتاسنترهای مدرن، کابل‌های MPO/MTP به دلیل پشتیبانی از پهنای باند بالا و تراکم فوق‌العاده، گزینه ایده‌آلی هستند. در مقابل، برای شبکه‌های اداری کوچک، کابل‌های LC یا SC مقرون‌به‌صرفه‌ترند. همچنین، در محیط‌های بیرونی، استفاده از کابل‌های تقویت شده با روکش LSZH ضروری است.

انتخابی آگاهانه برای شبکه‌ای پایدار و آینده‌نگر

انتخاب کابل پچ فیبر نوری مناسب، یکی از مهم‌ترین تصمیمات در طراحی و پیاده‌سازی شبکه‌های نوری است که تأثیر مستقیمی بر عملکرد، پایداری و هزینه‌های بلندمدت شبکه دارد. با توجه به تنوع بالای کانکتورها، ساختارها، روکش‌ها و انواع مختلف، شناخت دقیق نیازهای پروژه و تطابق آنها با مشخصات فنی کابل، از اهمیت ویژه‌ای برخوردار است. از کانکتورهای LC با تراکم بالا برای دیتاسنترها گرفته تا کانکتورهای MPO/MTP برای شبکه‌های ۴۰G/100G، و از کابل‌های تک‌حالته برای مسافت‌های طولانی تا کابل‌های چندحالته برای شبکه‌های محلی، هر کدام کاربرد و مزایای خاص خود را دارند. محصولات لگراند با ارائه طیف کاملی از کابل‌های پچ فیبر نوری با کیفیت ساخت بی‌نظیر، تطابق کامل با استانداردهای بین‌المللی و گارانتی معتبر، یکی از بهترین گزینه‌های موجود در بازار هستند. با توجه به پیشرفت فناوری‌های نوری، توصیه می‌شود پیش از خرید، نیازهای کنونی و آینده شبکه خود را بررسی کرده و از مشاوره متخصصان شرکت آلما شبکه به عنوان نماینده لگراند بهره بگیرید. این اقدام نه تنها هزینه‌ها را کاهش می‌دهد، بلکه از عملکرد بهینه شبکه در سال‌های آینده اطمینان حاصل می‌نماید. سرمایه‌گذاری بر روی کابل‌های پچ فیبر نوری با کیفیت، سرمایه‌گذاری بر روی پایداری، سرعت و آرامش خاطر در شبکه‌های نوری است.
