کابل اعلام حریق هلوکیبل در مترو و تونل‌ها، انتخابی ایمن
کابل اعلام حریق هلوکیبل در مترو و تونل‌ها، انتخابی ایمن
زیرساخت‌های حمل‌ونقل عمومی مثل متروها و تونل‌ها از حساس‌ترین محیط‌ها نسبت به ریسک آتش‌سوزی هستند. در این فضاها، عملکرد سیستم‌های اعلام و اطفاء حریق می‌تواند تفاوت بین نجات جان انسان‌ها و فاجعه باشد. انتخاب کابل مناسب برای سیستم‌های اعلام حریق (کابل‌هایی که هم در شرایط عادی و هم تحت شرایط آتش‌سوزی سیگنال را حفظ کنند ) یکی از پایه‌ای‌ترین تصمیمات طراحی و تجهیز این سامانه‌هاست. با تمرکز ویژه بر محصولات هلوکیبل، معیارهای انتخاب، استانداردهای لازم، شیوه نصب و نکات عملی برای استفاده در مترو و تونل بررسی می‌شود.
چرا محیط مترو و تونل نیاز به کابل خاص دارد؟
متروها و تونل‌ها ویژگی‌های محیطی و ریسک‌های ویژه‌ای دارند:
- تراکم جمعیت بالا و مسیرهای خروج محدود که نیاز به تصمیم‌گیری سریع و مطمئن دارند.
- احتمال انتشار دود و گازهای سمی در فضای بسته که باعث کاهش دید و ایجاد اختلال در تخلیه می‌شود.
- امکان تماس کابلی با آب، رطوبت، ضربه‌های مکانیکی یا عوامل شیمیایی در زیرساخت‌های شهری.
بنابراین کابل اعلام حریق هلوکیبل در این فضاها باید علاوه بر انتقال مطمئن سیگنال، در برابر آتش مقاومت کند، دود و گاز سمی کمی تولید کند و در برابر آسیب‌های مکانیکی محافظت‌شده باشد.
استانداردها و آزمون‌های کلیدی برای کابل اعلام حریق در تونل و مترو
در انتخاب کابل باید به انطباق با استانداردهای معتبر بین‌المللی توجه کرد. از جمله مهم‌ترین استانداردها:
NFPA 130 — استاندارد مربوط به حفاظت در سیستم‌های حمل و نقل ریلی و تونل‌ها که الزامات کلی برای تجهیزات و کابل‌ها را تعیین می‌کند.
IEC 60331 — مجموعه استانداردهای آزمون مقاومت مدار در برابر آتش که مشخص می‌کند کابل تا چه مدت در دمای بالا و تحت شرایط آتش‌سوزی قادر به حفظ عملکرد الکتریکی خود است.
EN 50200 — آزمون‌های مربوط به مقاومت به آتش، شوک مکانیکی و مقاومت در برابر آب‌پاشی برای کابل‌های کوچک محافظت‌نشده که در مدارهای اضطراری کاربرد دارند.
EN 45545-2 / DIN 5510 — استانداردهای حفاظت حریق در صنعت ریلی که سطوح عملکرد را برای تولید گازهای سمی، دود و شعله‌پذیری مشخص می‌کنند.
رعایت این استانداردها باعث می‌شود کابل انتخابی در زمان حادثه حداکثر زمان عملکرد قابل اتکا را برای سیستم اعلام و کنترل فراهم کند و خطرات جانبی ناشی از دود و گازهای سمی را کاهش دهد.
ویژگی‌های فنی که برای کابل اعلام حریق مترو و تونل باید جست‌وجو کرد:
۱. مقاومت مدار در برابر آتش

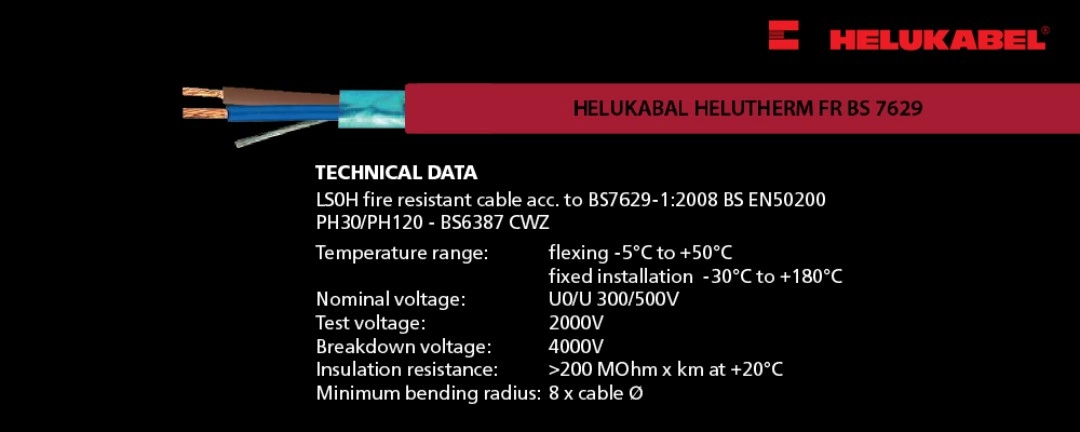

قابلیت کابل برای انتقال سیگنال در طول مدت آتش‌سوزی یکی از مهم‌ترین پارامترهاست. کابل‌هایی با تاییدیه‌های IEC 60331 یا EN 50200 معمولاً برای مدارهای اضطراری توصیه می‌شوند.
۲. انتشار دود و سمی‌بودن گازها
کابل‌های Low Smoke Zero Halogen (LSOH / HFFR) در صورت آتش، دود کمتری تولید می‌کنند و گازهای خورنده یا سمی آزاد نمی‌کنند؛ این موضوع برای تونل‌ها و متروها که تهویه محدود است، حیاتی است.
۳. مقاومت در برابر شعله و عدم انتشار آتش
کابل باید آزمایش‌های مربوط به عدم انتشار شعله را پشت سر گذاشته باشد. این ویژگی از سرایت آتش از یک کابل به کابل‌های مجاور جلوگیری می‌کند.

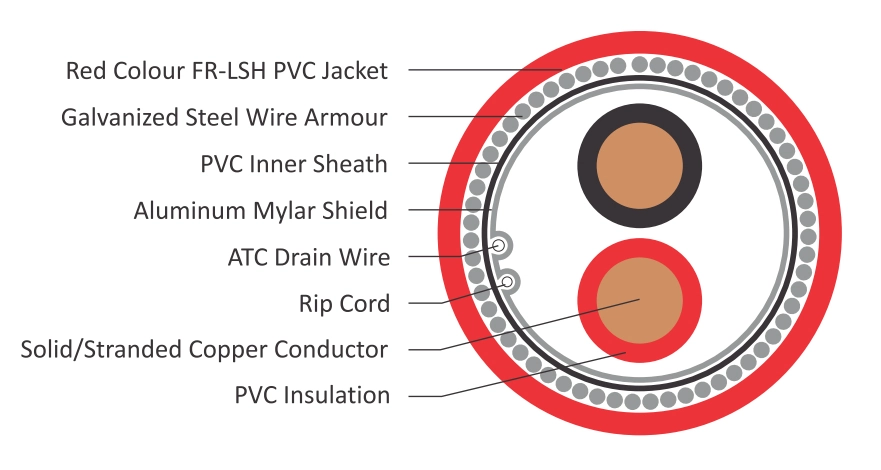

۴. محافظت مکانیکی
در تونل‌ها، کابل‌ها ممکن است در معرض ضربه، ساییدگی یا خوردگی قرار بگیرند. انتخاب کابل‌های دارای زره یا پوشش مقاوم برای نصب زیرکانالی یا دفنی ضروری است.
۵. مقاومت در برابر آب و شرایط مرطوب
برای بخش‌هایی از تونل یا پایانه‌ها که امکان تماس با آب وجود دارد، مقاوم‌بودن کابل در محیط‌های مرطوب اهمیت زیادی دارد.
۶. پایداری حرارتی و عملکرد در دماهای بالا
عایق‌ها و روکش‌ها باید در برابر دماهای بالا و شوک حرارتی مقاوم باشند تا در شرایط آتش، پایداری مدار تا زمان تخلیه فراهم بماند.
تفاوت کابل اعلام حریق هلوکیبل با کابل‌های معمولی را اینجا ببینید.
محصولات هلوکیبل برای کاربردهای مترو و تونل، چرا گزینه مناسبی هستند؟

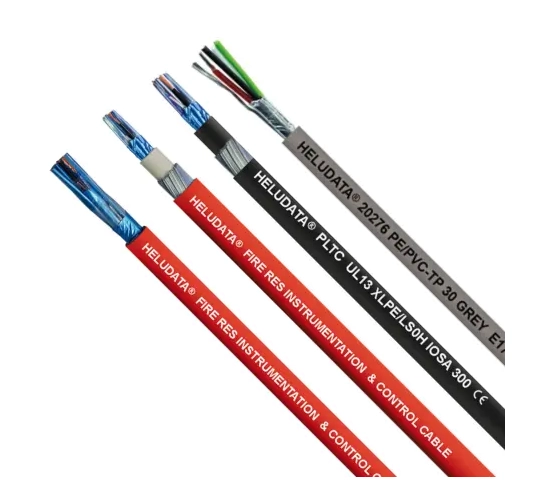

هلوکیبل به عنوان تولیدکننده بین‌المللی کابل، مجموعه‌ای از کابل‌های اعلام حریق و کابل‌های مقاوم در برابر آتش را عرضه می‌کند که برای کاربردهای حمل‌ونقل، ساختمانی و صنعتی طراحی شده‌اند. این محصولات شامل کابل‌های با گواهی‌های بین‌المللی، نسخه‌های Halogen-free با انتشار دود پایین و انواع زره‌دار برای نصب‌های سخت می‌شوند.
برای تهیه انواع کابل اعلام حریق هلوکیبل در ایران، آلما شبکه به‌عنوان نماینده هلوکیبل در خدمت شما مشتریان گرامی می باشد.
معیارهای عملی انتخاب کابل اعلام حریق برای پروژه‌های مترو/تونل
گام ۱ — تعیین نوع مدار و اهمیت عملکرد
مشخص کنید کابل برای چه نوع مدار است: اعلام حریق، تابلوهای کنترل، سیستم‌های تهویه اضطراری، روشنایی اضطراری، یا سیگنالینگ راه‌آهن.
گام ۲ — بررسی استانداردهای پروژه و مقررات محلی
بررسی کنید کارفرما یا دستگاه‌های ناظر چه استانداردهایی را لازم می‌دانند.
گام ۳ — انتخاب نوع عایق و روکش
برای تونل‌ها معمولاً کابل‌های FRNC / HFFR / LSOH انتخاب می‌شوند تا در هنگام آتش کمترین دود و گاز سمی تولید شود.
گام ۴ — تصمیم درباره زره و حفاظت مکانیکی
در مسیرهای باز یا نصب نزدیک ریل که احتمال ضربه یا نفوذ اشیاء وجود دارد، کابل زره‌دار یا کانالی توصیه می‌شود.
گام ۵ — مستندات فنی و گواهی‌های آزمایشگاهی
دیتاشیت‌ها و گواهی‌های تولیدکننده باید بررسی شوند تا اطمینان حاصل شود کابل انتخابی استانداردهای مورد نظر را دارد.
نکات نصب و عبور کابل در تونل و ایستگاه‌ها
کابل‌های اعلام حریق و روشنایی اضطراری را از کابل‌های قدرت اصلی جدا کنید.
از کانال‌ها و ترانک‌های مقاوم در برابر آتش استفاده کنید.
نقاط عبور از دیواره‌ها باید آب‌بند و عایق باشند.
اتصالات و ترمینال‌ها باید برای مدارهای مقاوم در برابر آتش طراحی شوند.
مسیر کابل‌ها و نوع آن‌ها باید مستندسازی شود.
مدیریت جریان دود و تهویه اضطراری در طراحی تونل پیش‌بینی شود.
نگهداری، بازرسی و آزمون پس از نصب
بازرسی دوره‌ای بصری از کابل‌ها.
تست مدارها و تجهیزات اعلام حریق به‌صورت دوره‌ای.
بررسی و محکم‌کردن اتصالات.
ثبت نتایج هر بازرسی و تعمیر.
آموزش تیم نگهداری درباره کابل‌های مقاوم در برابر آتش.
ریسک‌های متداول و نحوه کاهش آن‌ها:
انتشار دود غلیظ: استفاده از کابل‌های LSOH/HFFR.
از کار افتادن مدارها در آتش: استفاده از کابل‌های دارای گواهی مقاومت در برابر آتش.
آسیب مکانیکی: انتخاب کابل زره‌دار و محافظت مناسب در مسیرهای پرخطر.
پرسش های متداول
آیا هر کابل اعلام حریقی که «LSOH» نوشته شده برای مترو مناسب است؟
خیر. علاوه بر ویژگی LSOH، کابل باید دارای گواهی مقاومت مدار در برابر آتش نیز باشد.
کابل مقاوم در برابر آتش چه مدت باید کار کند؟
بسته به پروژه، معمولاً ۳۰، ۶۰ یا ۹۰ دقیقه عملکرد کابل در شرایط آتش درخواست می‌شود.
چه تفاوتی بین کابل‌های مخصوص ناوگان ریلی و کابل‌های تونل وجود دارد؟
کابل‌های ناوگان ریلی بیشتر بر کاهش دود و گاز سمی تمرکز دارند، در حالی که کابل‌های تونلی بر مقاومت مدار و استحکام مکانیکی تأکید می‌کنند.
کلام آخر
پیش از خرید، مشخصات دقیق پروژه تعیین شود.
کابل انتخابی باید هم مدارپایدار در برابر آتش و هم کمترین انتشار دود و گازهای سمی را تضمین کند.
انتخاب کابل باید بر اساس استانداردهای بین‌المللی و الزامات محلی باشد.
مستندات تولیدکننده و نتایج آزمون‌ها باید به‌دقت بررسی شوند.
اگر می‌خواهید مشخصات دقیق کابل مناسب برای پروژه مترو یا تونل خود را دریافت کنید، می‌توانید دیتاشیت و شرایط نصب را ارسال کنید تا با توجه به نیازهای پروژه، گزینه‌های مناسب و پیشنهادهای فنی برای شما آماده شود. لازم بذکر است، علاوه بر محصولات اعلام حریق، آلما شبکه ارائه دهنده انواع تجهیزات شبکه هلوکیبل، مانند کابل شبکه هلوکیبل، پچ کوردهای هلوکیبل و کیستون شبکه هلوکیبل می باشد.
