رک شبکه چیست و چرا اهمیت دارد؟
در دنیای امروزی که ارتباطات دیجیتال نقشی حیاتی در عملکرد سازمان‌ها، شرکت‌ها و مراکز داده دارد، نگهداری و مدیریت منسجم تجهیزات شبکه به یک ضرورت تبدیل شده است. در این راستا، رک شبکه به‌عنوان ساختاری منظم، ایمن و حرفه‌ای برای نگهداری تجهیزات حیاتی از جمله سرورها، سوئیچ‌ها، پچ پنل‌ها، UPS و سایر ادوات شبکه، نقش بسیار مهمی ایفا می‌کند. رک شبکه، یک محفظه فلزی استاندارد است که به کمک آن می‌توان تجهیزات را به صورت مرتب، قابل‌دسترس و ایمن در یک فضای مشخص سازماندهی کرد.
ساختار و طراحی رک‌های شبکه
رک‌های شبکه معمولاً از فولاد یا آلومینیوم مقاوم ساخته می‌شوند تا در برابر وزن تجهیزات و شرایط محیطی مقاومت کافی داشته باشند. طراحی این رک‌ها به صورت ماژولار و استاندارد صورت می‌گیرد و ابعاد آن‌ها بر پایه یک واحد اندازه‌گیری جهانی به نام یونیت (U) تعیین می‌شود. هر یونیت معادل ۴.۴۵ سانتی‌متر ارتفاع دارد و اغلب تجهیزات رک‌مونت نیز بر همین اساس طراحی می‌شوند. ستون‌های داخلی رک با سوراخ‌هایی تعبیه شده‌اند که تجهیزات به کمک پیچ و مهره مخصوص به آن‌ها متصل می‌گردند.
انواع رک شبکه از نظر نحوه نصب و استفاده
یکی از مزایای رک‌های شبکه، تنوع بالا در طراحی آن‌هاست که موجب شده برای هر نوع کاربردی، مدل مناسبی وجود داشته باشد. در ادامه با رایج‌ترین انواع رک آشنا می‌شوید:

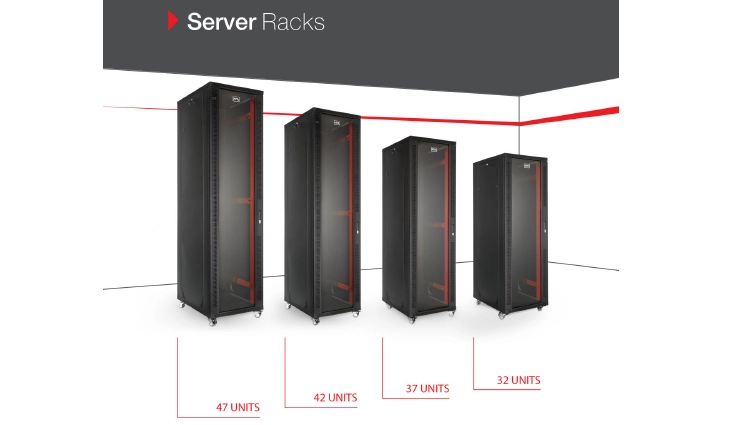

رک ایستاده (Floor Standing Rack)
رک ایستاده به عنوان رایج‌ترین نوع رک شبکه شناخته می‌شود و معمولاً در دیتاسنترها، اتاق‌های سرور و محیط‌های حرفه‌ای و بزرگ مورد استفاده قرار می‌گیرد. این نوع رک‌ها دارای ظرفیت بالا بوده و به‌صورت مستقیم روی زمین قرار می‌گیرند. قابلیت نصب انواع تجهیزات سنگین، تهویه مناسب، مدیریت کابل‌های حجیم و استفاده از قفل‌های امنیتی باعث شده‌اند که رک‌های ایستاده انتخاب نخست کارشناسان شبکه باشند. رک های ایستاده معمولا در ابعاد 12 یونیت تا 47 یونیت عرضه می گردد. همچنین عمق رک های ایستاده 60 و 80 و 100 و 120 سانتی متر می باشد.

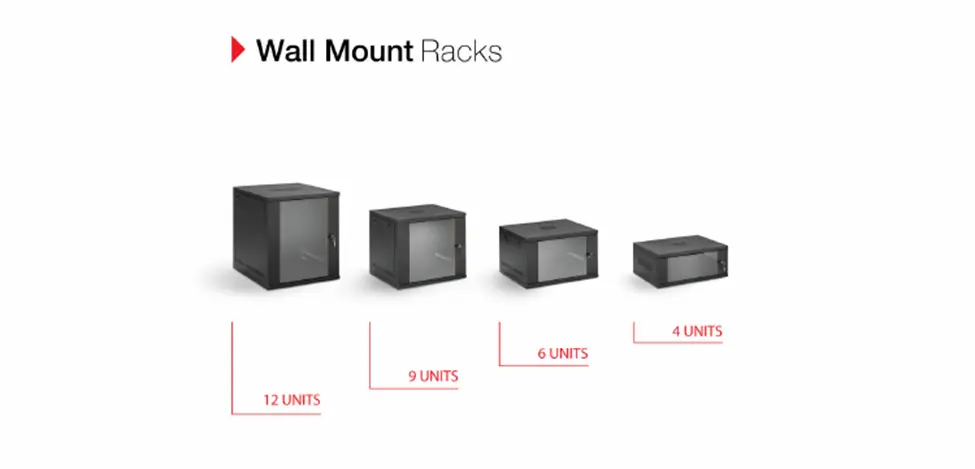

رک دیواری (Wall Mount Rack)
برای فضاهای کوچک یا مکان‌هایی که محدودیت در نصب تجهیزات بر روی زمین وجود دارد، رک دیواری بهترین گزینه است. این رک‌ها به صورت مستقیم روی دیوار نصب می‌شوند و برای دفاتر اداری کوچک، مدارس، کارگاه‌ها یا محیط‌های آموزشی بسیار کاربردی هستند. رک‌های دیواری معمولاً ظرفیت کمتری نسبت به مدل‌های ایستاده دارند اما مزیت اصلی آن‌ها اشغال فضای کمتر و نصب ساده‌تر است. رک های دیواری معمولا از 4 یونیت تا 12 یونیت می باشد و در عمق های 35، 45 و 60 سانتی متر تولید و عرضه می گردد.

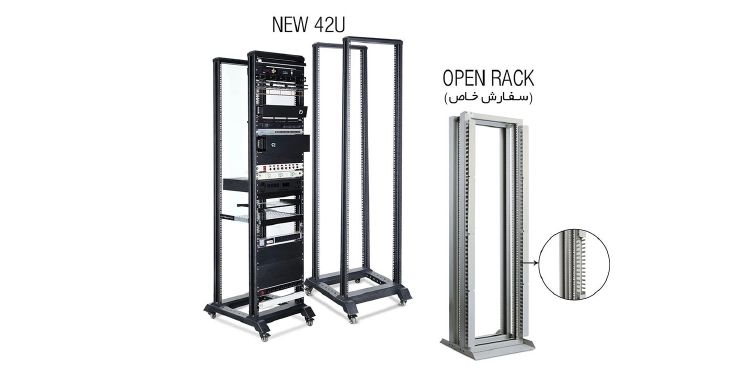

رک Open Frame یا بدون در و پنل
رک‌های بدون پنل یا Open Frame برای محیط‌هایی طراحی شده‌اند که نیاز به دسترسی سریع و مداوم به تجهیزات وجود دارد. این نوع رک‌ها فاقد در یا دیواره‌های جانبی هستند و بیشتر در محیط‌های کنترل‌شده و امن مورد استفاده قرار می‌گیرند. به دلیل نبود پوشش، تهویه تجهیزات در این نوع رک‌ها به بهترین نحو انجام می‌شود.
رک Low Profile یا رک کم‌ارتفاع
برای مکان‌هایی که ارتفاع سقف کم است یا فضای کاربری محدود وجود دارد، رک‌های کم‌ارتفاع گزینه‌ای مناسب هستند. این رک‌ها معمولاً در بیمارستان‌ها، فروشگاه‌ها یا کلاس‌های آموزشی نصب می‌شوند و به دلیل ابعاد کوچک، نصب و مدیریت ساده‌ای دارند و معولاْ در زیر سقف کاذب نصب می شوند.

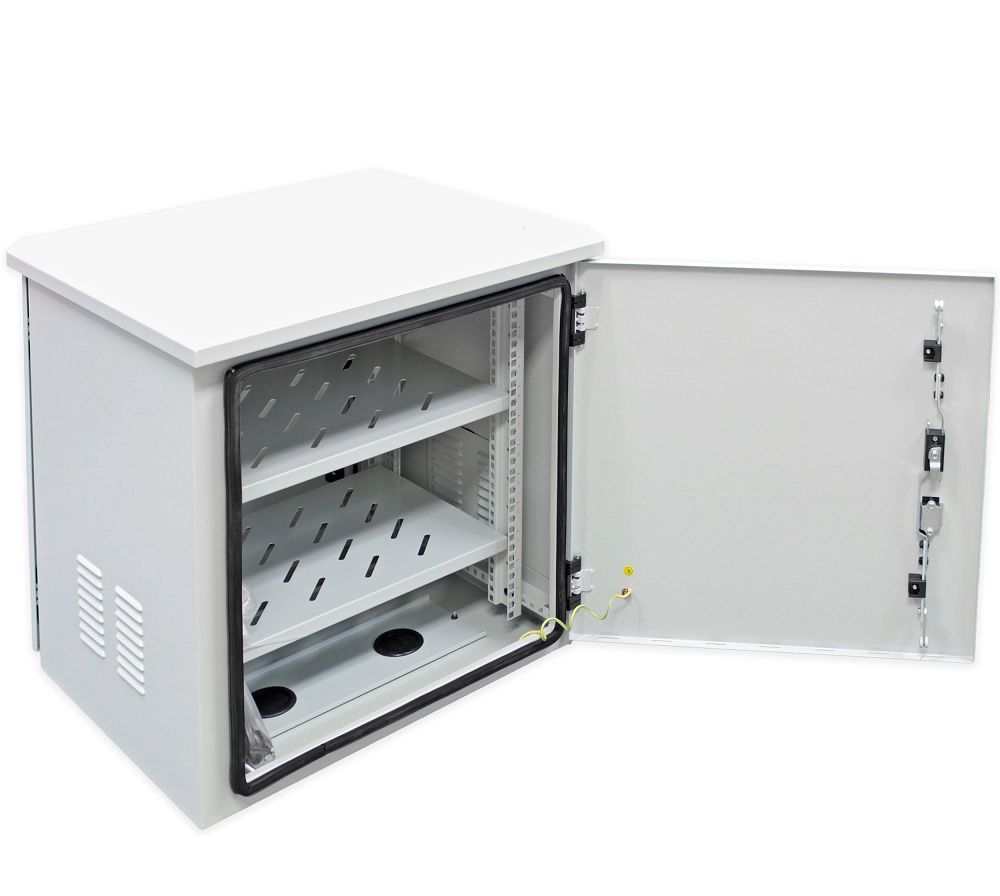

رک صنعتی
رک‌های صنعتی برای کار در شرایط سخت محیطی مانند کارخانه‌ها، محیط‌های باز یا مناطق با گرد و غبار زیاد طراحی شده‌اند. این رک‌ها دارای بدنه مقاوم، مهر و موم ضد رطوبت، درب‌های تقویت‌شده و فیلترهای گردوغبار هستند و از تجهیزات در برابر خطرات محیطی محافظت می‌کنند.

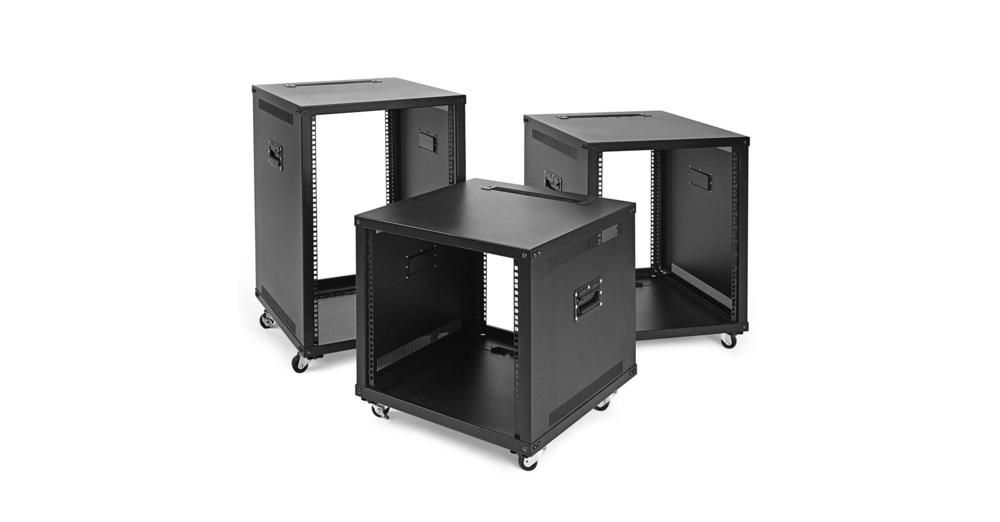

رک قابل حمل (Portable Rack)
در برخی کاربردهای خاص مانند برگزاری رویدادهای موقت، کنفرانس‌ها یا محیط‌های سیار، نیاز به رک‌هایی است که به‌راحتی قابل‌جابجایی باشند. رک‌های قابل‌حمل معمولاً دارای چرخ‌های قفل‌دار، دسته حمل و ساختار مستحکم هستند و امکان حرکت آسان بین مکان‌های مختلف را فراهم می‌کنند.

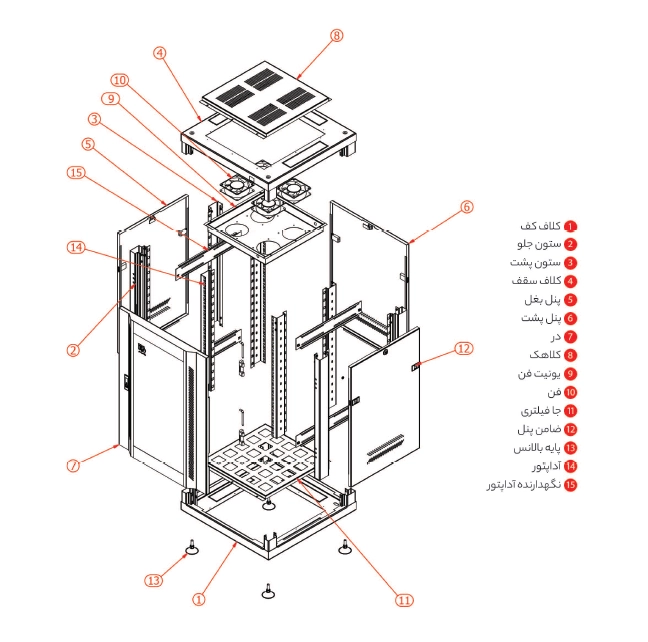

اجزای اصلی رک شبکه
برای اینکه یک رک به‌درستی عمل کند و امکان نصب تجهیزات را فراهم آورد، باید از اجزای مختلفی تشکیل شده باشد. مهم‌ترین این اجزا عبارتند از:
فریم رک
اسکلت اصلی رک که از فولاد ساخته شده و تمامی قطعات دیگر به آن متصل می‌شوند. فریم رک باید استحکام کافی برای تحمل وزن تجهیزات را داشته باشد.
ریل‌ها و قفسه‌ها
ریل‌ها در دو طرف داخلی رک نصب می‌شوند و تجهیزات با استفاده از پیچ‌های مخصوص به آن‌ها متصل می‌شوند. قفسه‌ها نیز برای تجهیزاتی که قابلیت رک‌مونت ندارند، به کار می‌روند.
درب جلو و عقب
برای محافظت از تجهیزات و ایجاد امکان تهویه، درب‌های جلو و عقب معمولاً از جنس فلز مشبک یا شیشه مقاوم ساخته می‌شوند. این درب‌ها به قفل نیز مجهز هستند.
پنل‌های جانبی
پنل‌های کناری رک برای حفاظت بیشتر و کمک به مدیریت دما مورد استفاده قرار می‌گیرند. در بسیاری از رک‌ها، این پنل‌ها قابل جدا شدن هستند.

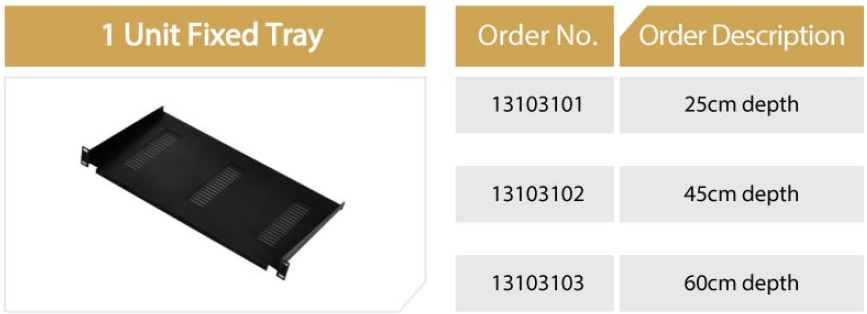

سینی رک
سینی‌ها برای نگهداری تجهیزاتی مانند NAS یا UPS کاربرد دارند. برخی سینی‌ها کشویی هستند تا دسترسی به تجهیزات را آسان‌تر کنند.

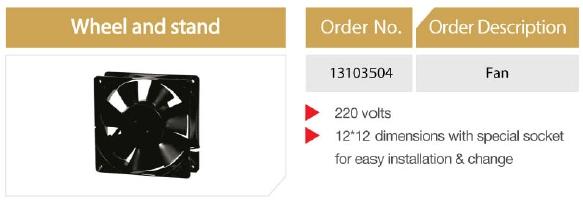

فن و تهویه
برای جلوگیری از افزایش دما درون رک، فن‌هایی در بالا یا پشت رک تعبیه می‌شوند. این فن‌ها هوا را به گردش درآورده و به خنک شدن تجهیزات کمک می‌کنند.

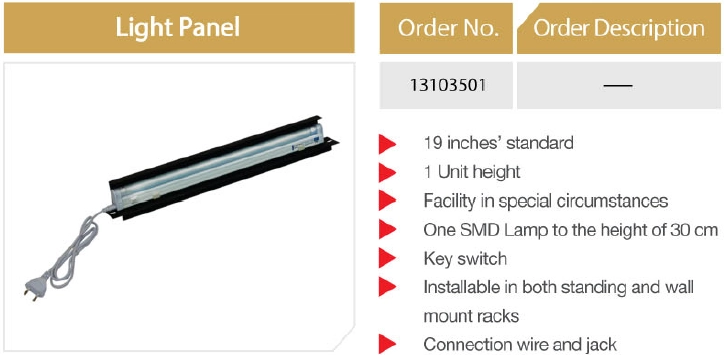

لایت پنل یا نور داخلی
برای مشاهده راحت‌تر تجهیزات در محیط‌های تاریک، برخی رک‌ها به نور داخلی مجهز هستند.

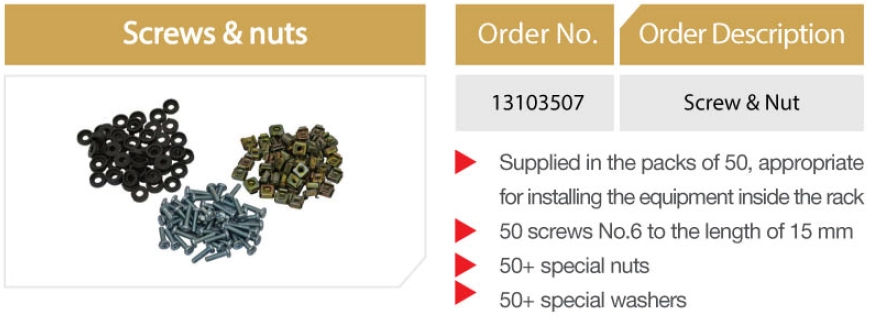

پیچ و مهره رک
نصب تجهیزات به ریل‌ها نیازمند استفاده از پیچ‌های مخصوص رک است که همراه با مهره قفلی عرضه می‌شوند.
بلانک پنل
در قسمت‌هایی از رک که تجهیزات نصب نشده‌اند، برای حفظ جریان هوا و جلوگیری از ورود گرد و غبار، پنل‌های خالی نصب می‌شوند.
سیستم ارتینگ
برای ایمنی بیشتر و جلوگیری از صدمات ناشی از نوسانات برق، رک‌ها باید به سیستم ارتینگ مجهز شوند.
چرخ و پایه ثابت
در رک‌های ایستاده، استفاده از چرخ یا پایه ثابت به انتخاب کاربر بستگی دارد. چرخ‌ها امکان جابجایی رک را فراهم می‌کنند، درحالی‌که پایه‌ها برای نصب دائم کاربرد دارند.
کاربردهای رک شبکه در سازمان‌ها و شرکت‌ها
رک‌های شبکه نقش کلیدی در ساماندهی، محافظت و بهینه‌سازی فضای کاری ایفا می‌کنند. برخی از مهم‌ترین کاربردهای آن‌ها عبارتند از:
سازماندهی تجهیزات: با استفاده از رک، تمامی تجهیزات در یک فضای مشخص قرار می‌گیرند و به‌راحتی قابل‌دسترسی و مدیریت هستند.
حفاظت فیزیکی: رک‌ها تجهیزات شبکه را در برابر ضربه، گرد و غبار و دسترسی غیرمجاز محافظت می‌کنند.
مدیریت کابل‌کشی: رک‌های حرفه‌ای به سیستم مدیریت کابل مجهز هستند که از درهم‌ریختگی کابل‌ها جلوگیری کرده و به شناسایی و تعمیر آسان‌تر کمک می‌کند.
تهویه و خنک‌سازی: با وجود فن و طراحی مناسب، رک‌ها مانع از گرم شدن بیش از حد تجهیزات (بخصوص تجهیزات اکتیو) می‌شوند.
تجهیزات قابل نصب در رک
در رک‌های شبکه می‌توان طیف وسیعی از تجهیزات را نصب کرد که عبارتند از:
سرورها: برای پردازش اطلاعات و ارائه خدمات شبکه.
سوئیچ‌ها و روترها: برای برقراری ارتباط بین دستگاه‌های شبکه.
پچ پنل‌ها: برای اتصال کابل‌های شبکه و مدیریت آسان‌تر.
پچ کوردها : جهت اتصال انواع تجهیزات پسیو و اکتیو در انواع مختلف فیبرنوری و مسی در اندازه های مختلف.
یو پی اس UPS: برای تأمین برق اضطراری در مواقع قطع برق.
فایروال: برای محافظت امنیتی در برابر حملات خارجی.
سیستم های ذخیره سازی NAS و SAN: برای ذخیره‌سازی و اشتراک‌گذاری داده‌ها.
انواع پاور ماژول: برای توزیع برق به تجهیزات داخل رک.
کنسول KVM: برای کنترل چند دستگاه (مثلا سرور یا سوپیچ) از طریق یک صفحه‌کلید، ماوس و مانیتور.
نکات مهم در خرید رک شبکه
در خرید رک های شبکه لطفاْ به نکات ذیل توجه فرمایید:
ظرفیت و اندازه رک: بر اساس تعداد تجهیزات فعلی و نیازهای آینده، رک با یونیت مناسب انتخاب کنید.
امنیت: از وجود قفل، درب‌های مقاوم و پنل‌های ایمن اطمینان حاصل نمایید.
تهویه: رک باید به فن‌های مناسب یا امکان نصب آن‌ها مجهز باشد.
مدیریت کابل: رک باید دارای مسیرهای مناسب برای عبور کابل‌ها باشد.
امکان توسعه: قابلیت اضافه کردن تجهیزات جدید در آینده بسیار مهم است.
استاندارد بودن: مطمئن شوید رک با استانداردهای جهانی مانند EIA-310 سازگار است.
مشاوره برای انتخاب رک مناسب:
از آنجا که انتخاب رک نامناسب می‌تواند منجر به افزایش هزینه‌ها، کاهش بهره‌وری و بروز مشکلات در نگهداری تجهیزات شود، توصیه می‌شود پیش از خرید با کارشناسان متخصص مشورت نمایید. شرکت آلما شبکه به عنوان یکی از مراکز معتبر در حوزه تجهیزات پسیو شبکه، خدمات مشاوره و فروش رک‌های استاندارد را ارائه می‌دهد. بهره‌گیری از تجربه این مجموعه می‌تواند شما را در انتخابی دقیق، کارآمد و مقرون‌به‌صرفه یاری کند.
رک شبکه نه تنها یک محفظه فلزی ساده نیست، بلکه قلب زیرساخت فیزیکی هر شبکه محسوب می‌شود. نظم، امنیت، تهویه و قابلیت توسعه تنها بخشی از مزایای استفاده از رک‌های شبکه هستند. تلاش شد به صورت جامع به معرفی انواع رک، ویژگی‌ها، اجزا و نکات کلیدی خرید آن پرداخته شود. لازم بذکر است، علاوه بر انتخاب صحیح رک شبکه، باید سایر اجزای شبکه پسیو مانند کابل شبکه، پچ کورد شبکه، کیستون شبکه و پچ پنل ها همراه با نصب صحیح و اصولی از بهترین خود باشد، که علاوه بر پایداری شبکه، موجب امنیت و صرفه جویی در طول زمان استفاده از شبکه می گردد.
برای انتخاب دقیق و حرفه‌ای رک مناسب، پیشنهاد می‌شود پیش از خرید با کارشناسان واحد مهندسی فروش شرکت آلما شبکه مشورت نمایید، تا بتوانید از خدمات مشاوره‌ای دقیق، پشتیبانی قوی و محصولات باکیفیت، از برندهای متنوع بهره‌مند شوید.
