طراحی دیتاسنتر با استانداردهای سری LCS3 لگراند؛ مقیاس‌پذیری و نظم

اصول کلی طراحی دیتاسنتر بر اساس استاندارد LCS3

در عصر تحول دیجیتال، دیتاسنترها به عنوان قلب تپنده هر سازمان مدرن، نقشی بی‌بدیل در تضمین تداوم کسب و کار ایفا می‌کنند. با افزایش چشمگیر حجم داده‌ها، ظهور فناوری‌هایی مانند هوش مصنوعی، اینترنت اشیا و رایانش ابری، دیتاسنترها ناگزیر به سمت طراحی‌هایی با تراکم بالا، انعطاف‌پذیری بی‌نظیر و قابلیت ارتقاء آسان حرکت کرده‌اند. در این میان، سری LCS3 لگراند به عنوان پیشرفته‌ترین نسل از سیستم‌های کابل‌کشی ساختاریافته این برند فرانسوی، استاندارد جدیدی در طراحی دیتاسنتر تعریف کرده است. برخلاف نسل‌های قبلی که اغلب با پیچیدگی‌های نصب، مدیریت دشوار کابل‌ها و هزینه‌های بالای نگهداری همراه بودند، سری LCS3 لگراند با معرفی معماری کاملاً ماژولار مبتنی بر کاست‌های ۶ تایی، سیستم نصب بدون پیچ Soluclip و کیستون‌های Toolless، فرآیند طراحی دیتاسنتر را متحول ساخته است. این رویکرد نوآورانه به مدیران شبکه و طراحان دیتاسنتر این امکان را می‌دهد تا زیرساختی بسازند که نه تنها نیازهای فعلی را به بهترین شکل پوشش می‌دهد، بلکه به راحتی قابلیت تطبیق با فناوری‌های آینده را نیز دارا باشد.

معماری ماژولار مبتنی بر کاست‌های ۶ تایی؛ قلب تپنده انعطاف‌پذیری در سری LCS3

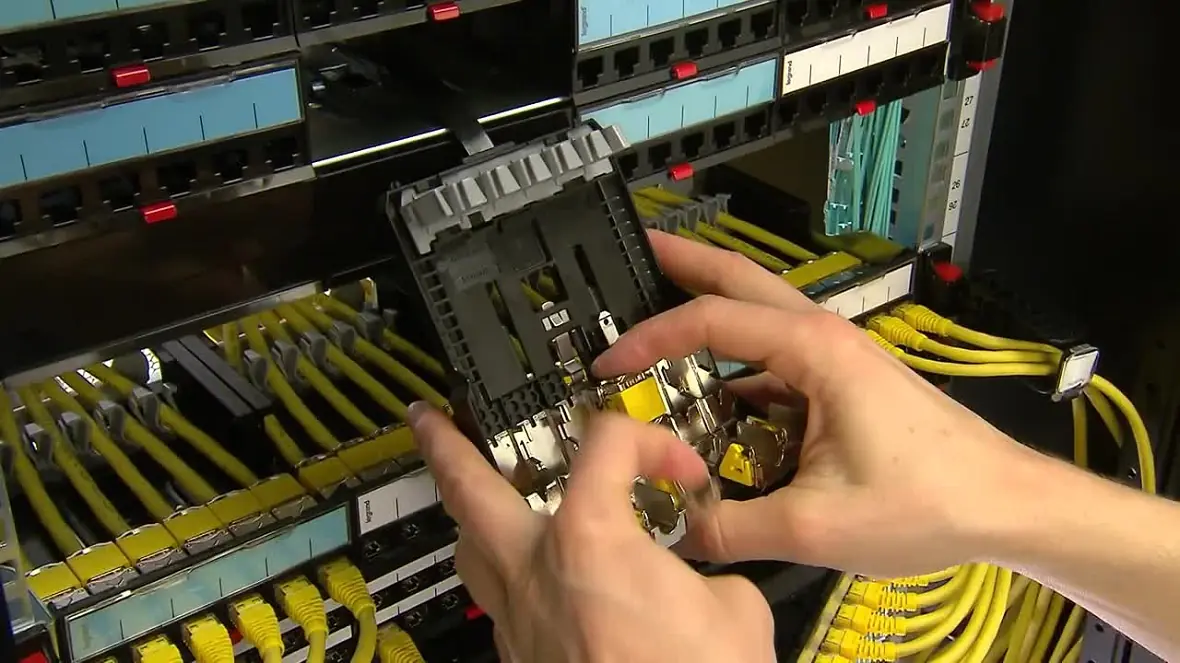

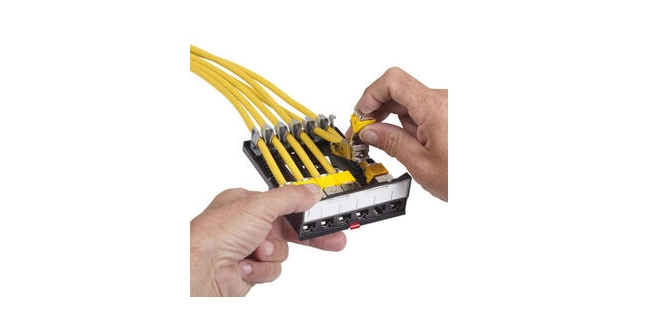

هسته مرکزی سری LCS3 لگراند، طراحی مبتنی بر کاست‌های ۶ تایی مجزا و مستقل است. در پچ پنل‌های سنتی، کیستون‌ها به صورت ثابت روی برد مدار چاپی نصب می‌شدند و هرگونه تعویض یا تعمیر، نیازمند خارج کردن کل پچ پنل از رک و قطعی گسترده بود. اما در معماری LCS3، هر کاست شامل ۶ عدد کیستون است و با فشار یک دکمه در جلو (Push‑button) به راحتی از بدنه پچ پنل جدا می‌شود. این طراحی دقیق چه مزیتی برای طراحی دیتاسنتر ایجاد می‌کند؟ نخست، ارتقاء تدریجی شبکه بدون نیاز به تعویض کل پچ پنل. تصور کنید امروز دیتاسنتر خود را با کابل‌های Cat6 و سرعت ۱ گیگابیت راه‌اندازی کرده‌اید. دو سال بعد، تصمیم می‌گیرید برخی مسیرها را به Cat8 با سرعت ۴۰ گیگابیت ارتقاء دهید. با سری LCS3 لگراند، کافی است کاست‌های مربوط به آن مسیرها را خریداری کرده و بدون خارج کردن پچ پنل از رک و بدون قطعی سایر پورت‌ها، جایگزین کنید. دوم، تعمیر و نگهداری آسان. اگر یک کیستون خراب شود، فقط کاست حاوی آن کیستون خارج می‌شود و بقیه شبکه به کار خود ادامه می‌دهد. سوم، ترکیب تکنولوژی‌های مختلف. در یک پچ پنل LCS3، می‌توانید به طور همزمان از کاست‌های مسی (برای Cat5e تا Cat8) و کاست‌های فیبر نوری با چگالی بالا استفاده کنید. این قابلیت، محصولات لگراند را برای طراحی دیتاسنتر‌های هایبریدی که ترکیبی از اتصالات مسی و نوری دارند، ایده‌آل می‌سازد. آلما شبکه با ارائه این کاست‌ها در انواع مختلف، انعطاف‌پذیری فوق‌العاده‌ای را برای پروژه‌های طراحی دیتاسنتر در ایران فراهم کرده است.

پچ پنل لگراند سری LCS3؛ نظم بی‌نظیر و نصب سریع با سیستم Soluclip

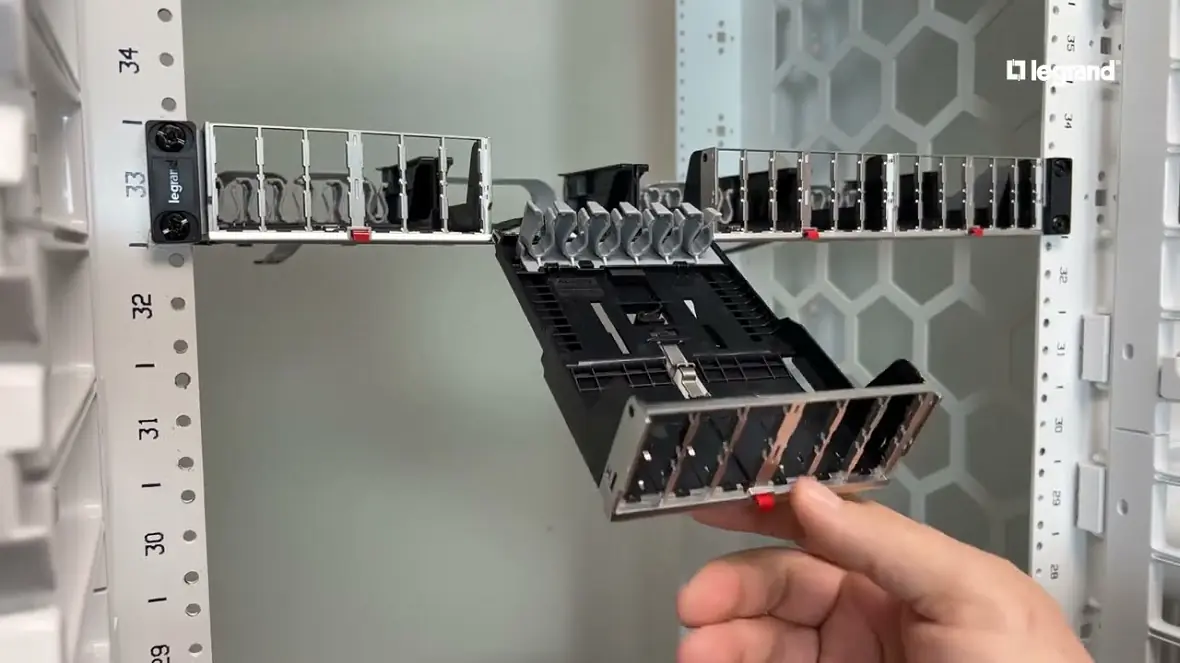

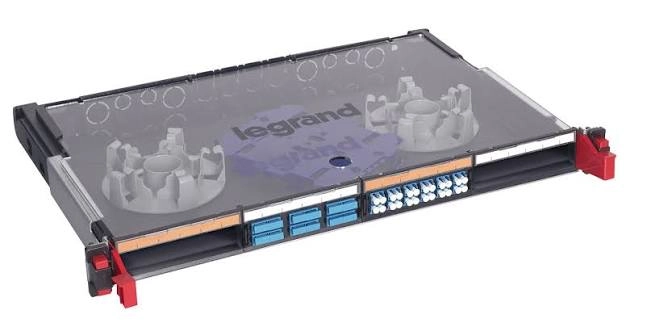

پچ پنل لگراند سری LCS3 نه تنها از نظر عملکرد، بلکه از نظر فیزیکی نیز یک تحول در طراحی دیتاسنتر محسوب می‌شود. این پچ پنل‌ها مجهز به سیستم انحصاری Soluclip هستند که فرآیند نصب روی رک‌های ۱۹ اینچی را بدون نیاز به پیچ و مهره و تنها با یک فشار محکم ممکن می‌سازد. در پشت پچ پنل، چهار گیره فنری قوی وجود دارد که با فشار به ریل‌های رک قفل می‌شوند و صدای «کلیک» تأیید می‌کند که پچ پنل محکم در جای خود نشسته است. این ویژگی، زمان نصب را تا ۸۰ درصد کاهش می‌دهد و برای پروژه‌های بزرگ دیتاسنتر که ده‌ها پچ پنل باید نصب شوند، یک مزیت رقابتی بزرگ است. اما نظم فیزیکی فقط به نصب سریع ختم نمی‌شود. پچ پنل لگراند سری LCS3 دارای راهنمای کابل زیگ‌زاگ (Zig‑zag Cable Guide) در پشت خود است. این راهنما، کابل‌های هر کاست را به طور جداگانه هدایت کرده و از گره‌خوردگی و درهم‌ریختگی جلوگیری می‌کند. همچنین برچسب‌های رنگی (سفید، زرد، آبی، قرمز) همراه پچ پنل، به مدیران شبکه اجازه می‌دهد تا هر کاست را به یک سرویس یا دپارتمان خاص اختصاص دهند و عیب‌یابی را تسهیل کنند. در کنار پچ پنل، استفاده از ترانکینگ لگراند و کف کاذب لگراند با این سیستم یکپارچگی کامل دارد و مسیری منظم و استاندارد برای عبور کابل‌ها از ابتدا تا انتهای دیتاسنتر ایجاد می‌کند.

کیستون شبکه لگراند و کیستون تلفن لگراند؛ اتصالات بدون ابزار برای حداکثر سرعت نصب

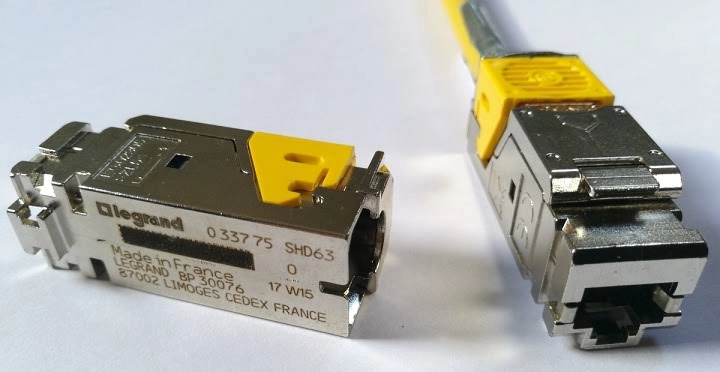

یکی از زمان‌برترین مراحل در طراحی دیتاسنتر، اتصال کابل‌ها به کیستون‌ها است. در روش سنتی، برای هر اتصال نیاز به پانچ تول و دقت بالا بود و خطاهایی مانند فشار کم یا زیاد و بریده شدن سیم‌ها شایع بود. سری LCS3 لگراند با معرفی کیستون شبکه لگراند و کیستون تلفن لگراند با فناوری Quick‑Connect Toolless، این فرآیند را متحول کرده است. این کیستون‌ها دارای یک کلیپ فنری هستند که با قرار دادن سیم‌ها در جایگاه و بستن کلیپ، اتصال به طور خودکار و بدون نیاز به هیچ ابزاری برقرار می‌شود. نکته مهم، حفظ قابلیت اطمینان بالا است. با وجود نصب بدون ابزار، تماس‌های داخلی به گونه‌ای طراحی شده‌اند که سال‌ها بدون اکسیداسیون و افزایش مقاومت تماسی کار کنند. آبکاری ۵۰ میکرواینچ طلا روی نقاط تماس، این اطمینان را ایجاد می‌کند که کیستون حتی در محیط‌های با رطوبت و دمای متغیر دیتاسنتر، عملکردی پایدار داشته باشد. کیستون شبکه لگراند در انواع Cat6 UTP، Cat6 STP، Cat6a STP و Cat8 STP عرضه می‌شود و کیستون تلفن لگراند نیز برای شبکه‌های صوتی با استانداردهای مربوطه ارائه می‌گردد. هر دو نوع کیستون به راحتی درون کاست‌های ۶ تایی سری LCS3 جای می‌گیرند. همچنین سازگاری کامل با پریز برق لگراند در پروژه‌های ترکیبی برق و دیتا، یکپارچگی کامل را تضمین می‌کند.

کابل شبکه لگراند و پچ کورد لگراند؛ تضمین عملکرد و قابلیت اطمینان در لایه فیزیکی

بدون کابل شبکه لگراند با کیفیت و پچ کورد لگراند استاندارد، حتی پیشرفته‌ترین پچ پنل‌ها و کیستون‌ها نیز نمی‌توانند عملکرد مطلوبی ارائه دهند. سری LCS3 لگراند شامل طیف کاملی از کابل‌های مسی در رده‌های Cat5e تا Cat8 است که همگی از هادی تمام مس خالص (Bare Copper) ساخته شده‌اند و در انواع روکش‌های PVC (برای محیط‌های عمومی)، LSZH (برای محیط‌های حساس به آتش) و PE (برای فضای باز) عرضه می‌شوند. برای دیتاسنترها، استفاده از کابل‌های با روکش LSZH به دلیل کاهش خطرات ناشی از دود و گازهای سمی در صورت آتش‌سوزی، یک الزام ایمنی است. کابل شبکه لگراند در رده Cat6a با پهنای باند ۵۰۰ مگاهرتز و سرعت ۱۰ گیگابیت بر ثانیه در ۱۰۰ متر، استاندارد طلایی دیتاسنترهای امروزی است. برای دیتاسنترهای پیشرفته‌تر که به سرعت ۴۰ گیگابیت بر ثانیه نیاز دارند، کابل شبکه لگراند Cat8 با پهنای باند ۲۰۰۰ مگاهرتز و حداکثر فاصله ۳۰ متر، راه‌حل ایده‌آلی است. در کنار کابل افقی، پچ کورد لگراند نقشی حیاتی در اتصال نهایی پچ پنل به سوئیچ‌ها دارد. پچ کوردهای سری LCS3 با هادی رشته‌ای (Stranded) و شیلد S/FTP، انعطاف‌پذیری بالایی دارند و در برابر خمش‌های مکرر داخل رک مقاوم هستند. پچ کورد لگراند در طول‌های استاندارد ۰.۵ تا ۵ متر و تنوع رنگی وسیع عرضه می‌شود. آلما شبکه با تأمین این کابل‌ها و پچ کوردهای اورجینال، تضمین می‌کند که لایه فیزیکی طراحی دیتاسنتر با بالاترین استانداردهای کیفی پیاده‌سازی شود و شبکه‌ای پایدار و عاری از خطا داشته باشید. استفاده از کابل‌ها و پچ کوردهای اورجینال محصولات لگراند همچنین شرط لازم برای فعال‌سازی گارانتی ۲۵ ساله عملکرد است.

برای آشنایی با بهترین کابل های مورد استفاده در دیتا سنتر کلیک کنید.

مدیریت کابل و مقیاس‌پذیری؛ نظم فیزیکی کلید بهره‌وری دیتاسنتر

یکی از چالش‌های بزرگ در طراحی دیتاسنتر، مدیریت صدها یا هزاران کابل در فضای محدود زیر کف کاذب و داخل رک‌ها است. بی‌نظمی کابل‌ها نه تنها جریان هوا را مختل کرده و باعث ایجاد نقاط داغ (Hot Spots) می‌شود، بلکه عیب‌یابی و تعویض تجهیزات را به یک کابوس تبدیل می‌کند. سری LCS3 لگراند با ارائه راهکارهای یکپارچه مدیریت کابل، این مشکل را حل کرده است. کف کاذب لگراند با طراحی مدولار خود، امکان عبور و توزیع منظم کابل‌ها را در زیر رک‌ها فراهم می‌کند. مسیرهای جداگانه برای کابل‌های برق، دیتا و فیبر نوری، تداخل الکترومغناطیسی را به حداقل می‌رساند. در داخل رک، پچ پنل لگراند با راهنماهای عمودی و افقی کابل، نظم را در هر دو بخش جلو و پشت رک حفظ می‌کند. ترانکینگ های لگراند نیز برای مسیرهای عمودی بین رک‌ها و خروجی به سمت پریز برق لگراند در ناحیه کاری، مورد استفاده قرار می‌گیرند. مقیاس‌پذیری یکی دیگر از مزایای کلیدی طراحی دیتاسنتر با سری LCS3 لگراند است. به لطف معماری ماژولار، می‌توانید دیتاسنتر را فاز به فاز توسعه دهید. ابتدا یک بخش کوچک را با تعداد محدودی رک و کابل راه‌اندازی کنید و با افزایش نیاز، به سادگی کاست‌ها، پچ پنل‌ها و کابل‌های جدید را اضافه کنید. نیازی به بازطراحی کل زیرساخت نیست. محصولات لگراند همچنین از رویکردهای مختلف کابل‌کشی مانند Top of Rack، Middle of Row و End of Row پشتیبانی می‌کنند و به مدیران دیتاسنتر اجازه می‌دهند بهترین استراتژی را متناسب با چیدمان خود انتخاب کنند. آلما شبکه با ارائه مشاوره تخصصی در زمینه مدیریت کابل و چیدمان رک، به مشتریان خود کمک می‌کند تا دیتاسنتری منظم و به راحتی قابل توسعه داشته باشند.

چرا سری LCS3 لگراند استاندارد طلایی طراحی دیتاسنتر است؟

طراحی دیتاسنتر اصولی، فراتر از انتخاب تجهیزات اکتیو قدرتمند است. ستون فقرات واقعی هر دیتاسنتری، زیرساخت پسیو آن شامل کابل‌کشی، پچ پنل‌ها، کیستون‌ها و سیستم مدیریت کابل است. سری LCS3 لگراند با ارائه یک اکوسیستم کامل و یکپارچه از محصولات لگراند، تمام الزامات یک دیتاسنتر مدرن را پوشش می‌دهد: معماری ماژولار مبتنی بر کاست‌های ۶ تایی برای مقیاس‌پذیری بی‌نظیر، پچ پنل‌های با سیستم Soluclip برای نظم فیزیکی و نصب سریع، کیستون‌های Toolless برای کاهش زمان نصب و خطای انسانی، و کابل‌های با کیفیت و پچ کوردهای استاندارد برای پایداری و عملکرد بالا. مزیت رقابتی سری LCS3 لگراند نسبت به رقبا، نه تنها در کیفیت ساخت و مواد اولیه (هادی مس خالص، آبکاری طلا) بلکه در گارانتی ۲۵ ساله عملکرد است که در صورت استفاده از کل محصولات لگراند و نصب توسط کارشناسان آموزش‌دیده، فعال می‌شود. در ایران، آلما شبکه به عنوان نماینده رسمی محصولات لگراند، آماده ارائه مشاوره تخصصی، تأمین تمامی تجهیزات مورد نیاز و اجرای پروژه‌های طراحی دیتاسنتر با استفاده از سری LCS3 لگراند است. با انتخاب این استاندارد، شما نه تنها زیرساختی آماده برای نسل‌های آینده شبکه (تا ۴۰ گیگابیت بر ثانیه و بالاتر) خواهید داشت، بلکه هزینه‌های عملیاتی و نگهداری را نیز به حداقل می‌رسانید. طراحی دیتاسنتر با سری LCS3 لگراند به معنای سرمایه‌گذاری روی آرامش خاطر، انعطاف‌پذیری و حداکثر بهره‌وری است. برای مشاوره و استعلام قیمت، با کارشناسان آلما شبکه در تماس باشید.
