طراحی شبکه در پروژه‌های سازمانی

طراحی شبکه در پروژه‌های سازمانی یکی از حیاتی‌ترین مراحل راه‌اندازی زیرساخت ارتباطی محسوب می‌شود و زمانی که این طراحی بر مبنای تجهیزات استاندارد اجرا شود نتیجه آن شبکه‌ای پایدار، امن و قابل توسعه خواهد بود. در بسیاری از پروژه‌های اداری، تجاری و صنعتی، طراحان ترجیح می‌دهند از محصولات برندهایی استفاده کنند که علاوه بر کیفیت ساخت، تنوع بالا و سازگاری کامل نیز ارائه دهند و در این میان طراحی شبکه با محصولات لگراند یکی از رایج‌ترین انتخاب‌های مهندسان شبکه است. تجهیزات ارائه‌شده توسط این برند در دسته‌های مختلفی مانند ترانکینگ، کیستون شبکه لگراند، پچ پنل لگراند و کابل شبکه لگراند دارای استانداردهای بین‌المللی هستند و امکان پیاده‌سازی یک شبکه ساختارمند و مطمئن را فراهم می‌کنند. با یک پروژه نمونه آشنا می‌شویم که در آن طراحی شبکه بر اساس ترانکینگ‌های لگراند، باکس کف لگراند، ستون مجازی لگراند و مکانیزم های Program Mosaic انجام شده است و تمام اجزای لازم برای ایجاد یک زیرساخت حرفه‌ای مورد بررسی قرار می‌گیرد.

استانداردسازی به‌عنوان نقطه شروع طراحی شبکه

در هر پروژه طراحی شبکه، اولین گام انتخاب استانداردها و نوع زیرساخت فیزیکی است و در پروژه‌ای که بر اساس تجهیزات لگراند پیاده‌سازی می‌شود این استانداردسازی اهمیت بیشتری پیدا می‌کند. شبکه‌های مبتنی بر ساختار Structured Cabling نیازمند هماهنگی کامل میان کابل‌ها، پچ پنل‌ها، کیستون‌ها، پچ کورد لگراند و کانال‌کشی هستند تا خروجی کار دارای کمترین تداخل الکترومغناطیسی و بیشترین پهنای باند باشد. انتخاب کابل شبکه لگراند از سری‌های باکیفیت و هماهنگ با کیستون و پچ پنل، امکان انتقال داده در سرعت‌های بالا را تضمین می‌کند و استفاده از ترانکینگ‌های لگراند نیز به سازمان‌دهی کابل‌ها کمک می‌کند. این هماهنگی باعث می‌شود نگهداری و توسعه آینده شبکه ساده‌تر انجام شود و تمامی مسیرهای انتقال مطابق استاندارد طبقه‌بندی شوند.

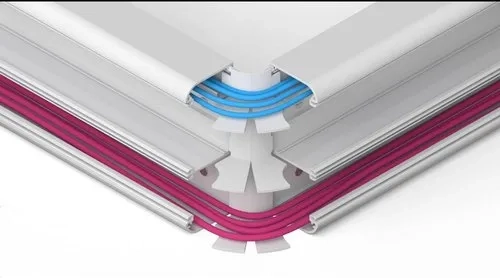

نقش ترانکینگ‌ها در ساختاردهی شبکه

ترانکینگ یکی از مهم‌ترین اجزای اجرای زیرساخت فیزیکی است و زمانی که از ترانکینگ‌های لگراند استفاده شود شکل‌دهی به مسیر کابل‌ها کاملاً اصولی و ایمن صورت می‌گیرد. این ترانکینگ‌ها با درپوش‌های محکم، جداکننده‌های داخلی و بدنه مقاوم طراحی شده‌اند و محیطی استاندارد برای عبور کابل شبکه، کابل برق، کابل تلفن و کابل‌های ارتباطی فراهم می‌کنند. در پروژه نمونه ما، ترانکینگ‌ها نقش مسیرهای اصلی انتقال کابل‌ها را بر عهده دارند و با استفاده از کادر و پایه های سری Program Mosaic لگراند امکان نصب ماژول‌های مختلف روی بدنه آن‌ها فراهم می‌شود. این ویژگی باعث می‌شود پریز برق لگراند، کیستون شبکه لگراند و کیستون تلفن لگراند بدون نیاز به تجهیزات اضافی روی ترانکینگ نصب شوند و دسترسی کاربران در هر نقطه به ساده‌ترین شکل ممکن فراهم شود. علاوه بر این، وجود گوشه‌های داخلی، خارجی و قطعه اتصال عمودی و افقی در این سیستم باعث می‌شود کابل‌کشی بدون شکست و خم اضافی انجام شود و نتیجه این کار افزایش عمر کابل‌ها و کاهش تلفات سیگنال است.

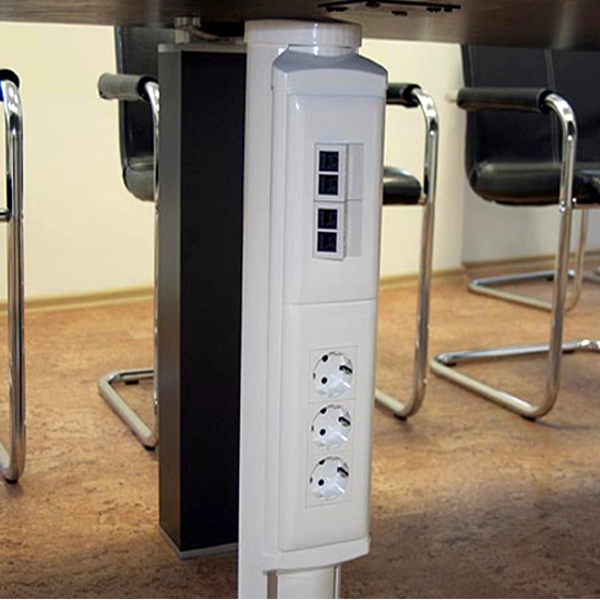

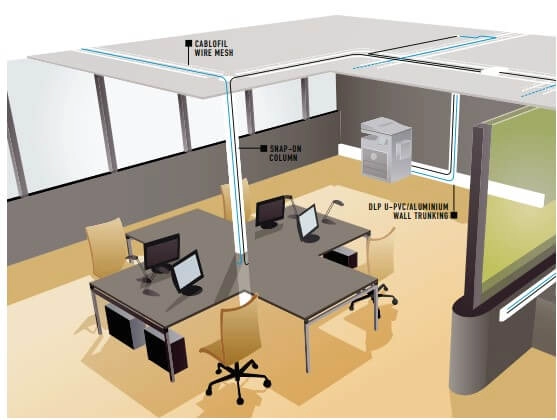

مزایای استفاده از ستون مجازی لگراند در فضاهای باز اداری

در پروژه‌هایی که چیدمان داخلی دفتر باز است و میزهای کارمندان به‌صورت جزیره‌ای قرار دارند، استفاده از ستون مجازی لگراند یک راه‌حل ایده‌آل و حرفه‌ای به شمار می‌رود. ستون مجازی امکان انتقال کابل برق و شبکه از کف تا ارتفاع میز را فراهم می‌کند و این کار بدون ایجاد مزاحمت بصری انجام می‌شود. در پروژه نمونه، بخش‌هایی از فضا که فاقد دیوارهای پیوسته بودند با ستون مجازی تجهیز شدند تا کیستون شبکه لگراند و کیستون تلفن لگراند به‌صورت کامل در دسترس کاربران قرار گیرد. ستون‌های مجازی با قابلیت نصب مکانیزم های Program Mosaic و پریز برق لگراند باعث می‌شوند تمام زیرساخت شبکه به شکلی تمیز و استاندارد به کاربران ارائه شود و تداخل کابل‌ها در فضای رفت‌وآمد افزایش پیدا نکند. این روش نه‌تنها نظم محیط کار را حفظ می‌کند بلکه باعث می‌شود کابل‌ها در برابر ضربه، رطوبت و کشیدگی محافظت شوند.

کاربرد کف کاذب لگراند در مسیربندی شبکه‌های پیشرفته

یکی از بخش‌های مهم پروژه نمونه استفاده از کف کاذب لگراند به‌عنوان بستر انتقال کابل‌ها در محیط‌هایی است که امکان عبور کابل از دیوار یا سقف وجود ندارد. کف کاذب لگراند با ظرفیت بالای عبور کابل و دسترسی سریع به مسیر کابل‌کشی، روند تعمیرات و توسعه را بسیار ساده می‌کند. با استفاده از باکس کف لگراند، امکان ارائه پریز شبکه، تلفن و برق در هر نقطه از سالن وجود دارد و این ویژگی در محیط‌های کنفرانس، سالن جلسات بزرگ و دفاتر چندمنظوره کاربرد زیادی دارد. در این پروژه باکس‌ها با کیستون شبکه لگراند و کیستون تلفن لگراند تجهیز شدند و کابل‌های شبکه از طریق مسیرهای زیر کف تا نقطه نهایی هدایت گردیدند. در نتیجه کاربران بدون نیاز به کابل‌کشی از دیوار یا ایجاد تغییرات معماری به راحتی به شبکه دسترسی پیدا کردند.

انتخاب کیستون مناسب؛ قلب ارتباطات فیزیکی شبکه

کیستون یکی از مهم‌ترین اجزاء در طراحی شبکه با محصولات لگراند محسوب می‌شود و کیفیت عملکرد آن نقش مستقیمی در پهنای باند و پایداری ارتباط دارد. در پروژه نمونه از کیستون شبکه لگراند سری‌های سازگار با سرعت‌های بالا استفاده شد تا انتقال داده بدون افت و خطا انجام شود. این کیستون‌ها با کابل شبکه لگراند سری‌های Cat6 و بالاتر کاملاً سازگار هستند و به دلیل ساختار بهینه، تداخل الکترومغناطیسی را کاهش می‌دهند. همچنین در بخش‌های مربوط به تلفن داخلی شرکت از کیستون تلفن لگراند استفاده شده است که طراحی آن متناسب با خطوط Voice است و امکان تفکیک مسیرهای صوت و دیتا را فراهم می‌کند. نصب این کیستون‌ها بر روی ترانکینگ‌های لگراند، ستون مجازی لگراند و باکس کف لگراند باعث شد تمامی نقاط شبکه دارای خروجی استاندارد و دقیق باشند.

برای آشنایی با کیستون تلفن لگراند در شبکه داخلی، راهنمای انتخاب و نصب کلیک کنید.

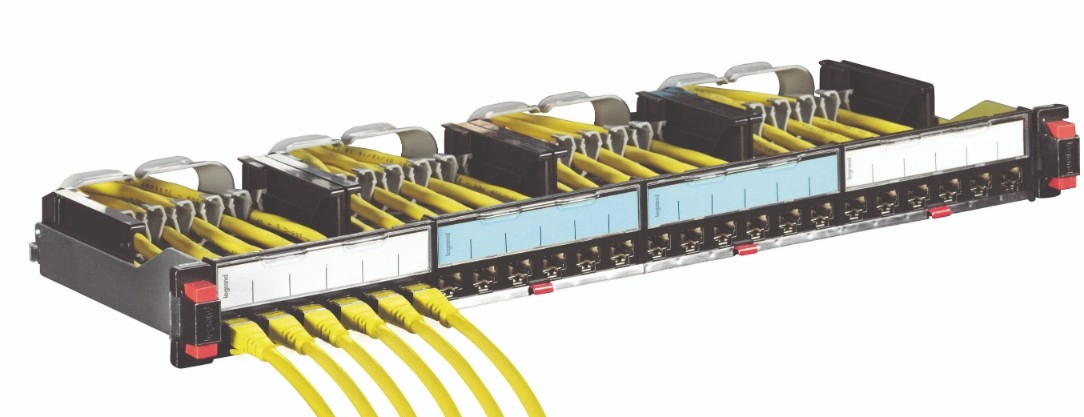

پچ پنل لگراند مرکز توزیع ارتباطات در رک

پچ پنل نقش مدیریت‌کننده و سازمان‌دهنده اصلی کابل‌ها را در اتاق سرور بر عهده دارد و استفاده از پچ پنل لگراند در این پروژه باعث شد ساختار شبکه کاملاً منظم و مطابق اصول باشد. پچ پنل‌ها در رک شبکه مستقر شدند و کابل‌های افقی که از مسیر ترانکینگ و کف کاذب انتقال یافته بودند در پورت‌های مشخص پانچ شدند تا ارتباط بین لایه افقی و لایه توزیع برقرار گردد. تفاوت مهم پچ پنل لگراند نسبت به مدل‌های غیر استاندارد دقت در شماره‌گذاری، کیفیت اتصالات و مقاومت بالا در برابر افت سیگنال است. در این پروژه از پچ پنل شبکه لگراند سری LCS3 لگراند استفاده شد که عملکرد بسیار خوبی در سرعت‌های بالا دارد و امکان یکپارچگی کامل با کیستون شبکه لگراند و پچ کورد لگراند را فراهم می‌کند. این هماهنگی باعث شد کانال ارتباطی بدون هرگونه خطا یا Packet Loss اجرا شود.

اهمیت پچ کورد لگراند در تکمیل مسیر ارتباطی

پچ کوردها وظیفه اتصال نهایی بین پچ پنل، سوئیچ و پریز شبکه را بر عهده دارند و استفاده از پچ کورد لگراند باعث می‌شود این اتصال بدون افت کیفیت انجام شود. در پروژه‌ای که طراحی آن بر اساس تجهیزات ساختاریافته انجام شده است پچ کورد باید کاملاً با کیستون و کابل انتخاب‌شده هماهنگ باشد. پچ کورد لگراند با روکش مقاوم و کانکتورهای استاندارد تولید می‌شود و این ویژگی باعث می‌گردد ارتباط بین تجهیزات با حداکثر کیفیت برقرار شود. در این پروژه تمامی پچ کوردها بر اساس طول استاندارد انتخاب شدند تا از اضافه‌طول و گره‌خوردگی کابل‌ها جلوگیری شود و نظم رک حفظ گردد. همچنین برای مسیرهای دسکتاپ، پچ کوردهایی متناسب با خروجی ترانکینگ‌ها انتخاب شد تا کاربران به ساده‌ترین شکل به شبکه متصل شوند.

یکپارچگی سیستم با مکانیزم های Program Mosaic

یکی از نقاط قوت این پروژه نمونه، استفاده از مکانیزم هایProgramMosaic لگراند است. این مکانیزم‌ها شامل ماژول‌های برق، شبکه، تلفن و انواع ورودی‌های چندرسانه‌ای هستند و امکان نصب آنها روی ترانکینگ‌های لگراند، ستون مجازی لگراند و حتی میزهایی که دارای محفظه داخلی هستند وجود دارد. در این پروژه لازم بود علاوه بر پریز شبکه لگراند، پریز برق لگراند و کیستون تلفن لگراند نیز در کنار هم نصب شوند و این یکپارچگی با استفاده از کادر و پایه های سری Program Mosaic لگراند امکان‌پذیر شد. این سیستم باعث شد تمامی پریزها در یک ساختار منسجم و زیبا در اختیار کاربر قرار بگیرد و از نظر ظاهری نیز هماهنگی کاملی در محیط کار ایجاد شود.

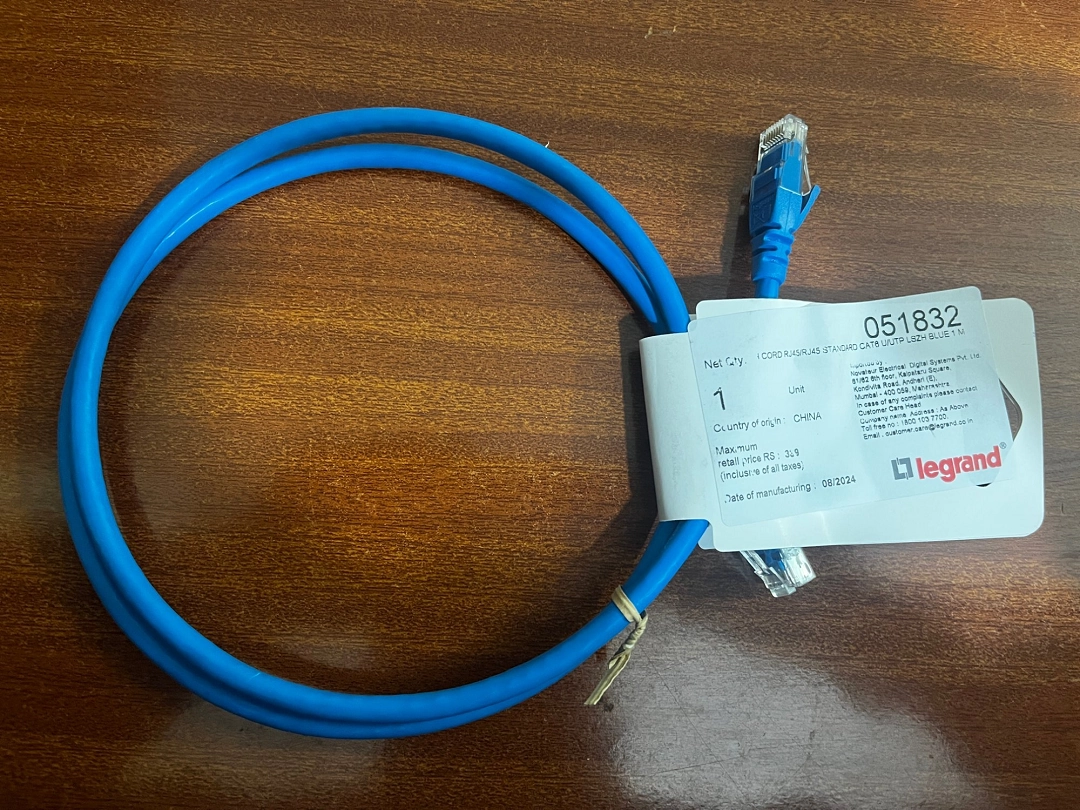

نقش کابل شبکه لگراند در تضمین پهنای باند پروژه

کابل شبکه یکی از اصلی‌ترین عوامل تعیین‌کننده سرعت و کیفیت ارتباطات است و در پروژه‌هایی که پهنای باند بالا مورد نیاز است انتخاب کابل شبکه لگراند بسیار مهم و تأثیرگذار است. در پروژه نمونه، کابل‌هایی با کیفیت ساخت بالا و مقاومت مناسب در برابر تداخل انتخاب شدند تا انتقال داده در مسیرهای طولانی بدون نویز انجام شود. این کابل‌ها علاوه بر عملکرد پایدار، قابلیت نصب در مسیرهای ترانکینگ و مسیرهای کف کاذب لگراند را دارند و انعطاف‌پذیری آنها باعث افزایش سرعت اجرای پروژه می‌شود. ترکیب این کابل‌ها با کیستون شبکه لگراند سیستم یکپارچه‌ای ایجاد کرد که برای سال‌ها قابل استفاده است و نیاز به تعمیرات مکرر ندارد.

اهمیت رک و مدیریت کابل در تکمیل پروژه شبکه

در این پروژه نمونه، بعد از اجرای تمام مسیرهای کابل‌کشی، مرحله بعدی نصب رک و مدیریت کابل‌ها بود. استفاده از پچ پنل لگراند و پچ کورد لگراند باعث شد خروجی تمامی کابل‌های ورودی به رک به‌طور استاندارد سازمان‌دهی شوند و این نظم باعث افزایش سرعت رفع مشکلات احتمالی و نگهداری شبکه می‌شود. داخل رک مسیرهای افقی و عمودی به‌صورت دقیق مدیریت شد تا از انباشتگی کابل‌ها جلوگیری شود و تجهیزات شبکه مانند سوئیچ‌ها و روترها دسترسی آسان داشته باشند. طراحی رک بر اساس اصول تهویه، جریان هوا و قابلیت توسعه آینده انجام شد و این موضوع یکی از مزایای مهم استفاده از تجهیزات سازگار با هم در طراحی شبکه است.

کلام آخر

در پروژه نمونه‌ای که طراحی آن با استفاده از ترانکینگ، کیستون، پچ پنل و سایر محصولات لگراند انجام شد مشاهده می‌شود که هماهنگی میان تجهیزات تا چه اندازه در کیفیت نهایی شبکه مؤثر است. طراحی شبکه با محصولات لگراند به دلیل استانداردهای دقیق، دوام بالا، تنوع ماژول‌ها و امکان یکپارچگی میان اجزا یکی از بهترین گزینه‌ها برای پروژه‌های سازمانی است. در این پروژه از ترانکینگ‌های لگراند برای مسیربندی، از ستون مجازی لگراند و کف کاذب لگراند برای نقاط بدون دیوار، از کیستون شبکه لگراند و کیستون تلفن لگراند برای ایجاد خروجی‌های استاندارد، از پچ پنل لگراند و پچ کورد لگراند برای مدیریت ارتباطات رک و از مکانیزم هایProgramMosaic برای ایجاد نظم و زیبایی استفاده شد. نتیجه نهایی یک شبکه پایدار، قابل توسعه و حرفه‌ای بود که تمام اصول روز طراحی شبکه را رعایت می‌کرد و تمامی اجزای آن هماهنگی کامل داشتند.
