مروری بر اصطلاحات اولیه شبکه زیرساخت از نگاه لگراند
ناحیه کاری شبکه کامپیوتری
از نقطه نظر ساختاری، منطقه کاری شامل تمام اجزای مورد نیاز برای اتصال دستگاه کاربر به سیم کشی افقی: بسته به نصب مختلف معماری ها، منطقه کاری می تواند شامل ارتباطات راه دور باشد. پریزهای شبکه (TO)، پریزهای مخابراتی چند کاربره مجموعه ها (MUTOA)، نقطه تثبیت (CP)، نقطه اتصال (TP) و پچ کوردها باشد. همه این اجزای سازنده به بهبود کابل کشی شبکه کمک می کند که به صورت معمول همیشه مشکل ساز است زیرا در معرض ساختارهای متعددی است، محدودیت های محیطی و توپولوژیکی و همچنین توانمندی در معرض تغییر، جابجایی، سازماندهی مجدد مناطق کابل کشی WorkArea باید آزادانه سازگار باشد.
متناسب با شرایط مختلف و متغیر مولفه هایی مانند کیستون های مخابراتی چند کاربره (MUTOA) و نقطه مختلف معرفی شده است و می توانند مکان خود را در سازمان تغییر دهند و حداکثر طول پچ کورد مورد استفاده در این حالت می تواند 20 متر باشد.
معرفی CP (نقطه تثبیت) تکنیک دیگری است که مقداری آزادی برای پیکربندی مجدد منطقه فراهم می کند. سیم کشی Floor به دو بخش اصلی تقسیم می شود: سیم کشی ثابت (یا دائمی) که از اتاق فنی یا TR تا یک مکان از پیش تعریف شده در ناحیه مورد استفاده قرار می گیرد و در طول زمان تغییر نمی کند، و یک قسمت قابل تنظیم مجدد از CP که اتصال دهنده است. پریزهای مخابراتی (TO) نیز اگر چیدمان دفتر تغییر کند، تنها چیزی که نیاز به تغییر دارد آخرین قسمت سیم کشی بدون نیاز به هیچ چیز به کل بخش است، که بدون شک پیچیده تر و پرهزینه تر است، در واقع چه در شبکه و چه در مخابرات تنها با عوض کردن یک پچ کورد در سمت پچ پنل شبکه و یا مخابراتی می توان کاربر را تغییر دارد.

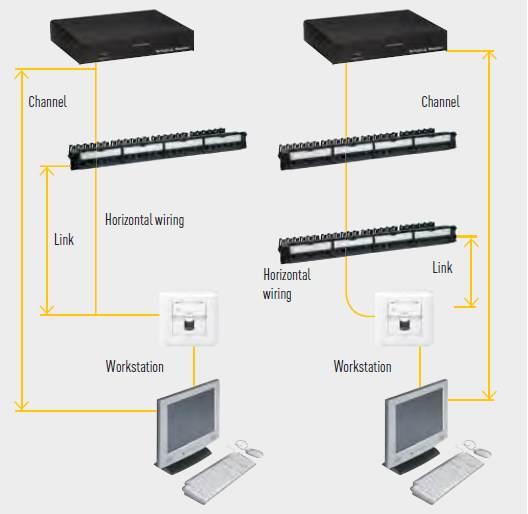

کابل کشی افقی شبکه زیرساخت
سیم کشی افقی شامل تمام اجزای مورد استفاده برای انتقال اطلاعات از ساختارهای IT کاربر به توزیع کننده طبقه موجود در TR برای این شاخه سیم کشی است. بنابراین سیم کشی ناحیه کار بخشی از سیم کشی افقی است
که شامل موارد زیر است:
- پچ کوردهای دستکاه ها
- پریزهای خروجی شبکه و تلفن
- کابل ها (کابل شبکه و مخابرات)
- یک CP (نقطه ادغام) یا TP
- سیستم های Patching که توزیع کننده کف را تشکیل می دهند (FD)
- پچ کوردها
- کابل های دستگاه های اکتیو
سیم کشی افقی حیاتی ترین بخش کل سیستم کابل کشی ساخت یافته است. اولاً، از نظر ساختاری پیچیده است و شامل تعداد زیادی کابل است که باید به نقاط مختلف توزیع شده به روشی کم و بیش یکنواخت در مناطق بسیار بزرگ برسند. ثانیاً، بخشی از سیم کشی است که بیشتر در معرض تغییر و جابجایی در طول زمان است. انتخاب های تکنولوژیکی انجام شده و توجهی که به پروژه زیرساختی که این بخش از نصب را پشتیبانی می کند از نظر سطوح عملکرد و هزینه کلی سیستم بسیار مهم خواهد بود.
کابل کشی عمودی Vertical شبکه زیرساخت
سیم کشی عمودی نشان دهنده سطوح بالای ساختار سلسله مراتبی است که در نوشته بالا توضیح داده شده است. سیستمی که توزیع کننده های (FD) را در طبقات مختلف به توزیع کننده ساختمان (BD) پیوند می دهد، به طور کلی به عنوان ستون فقرات کابل کشی ساختمان شناخته می شود. به همین ترتیب، ستون فقرات ، BD های مختلف را به CD (توزیع کننده Campus) پیوند می دهد. این ستون فقرات عموماً از سازه هایی برای انتقال کابل هابین ساختمان های ایزوله در مجتمع هایی که گاهی اوقات بزرگ هستند، تشکیل شده است.
این توصیفات در همه موارد به موقعیت‌های معمولی اشاره دارد: در واقعیت، هر برنامه کاربردی می‌تواند، اغلب کاملاً قابل توجه، با این توصیف کلی متفاوت باشد.
سیم کشی عمودی مشکلات نصب بسیار متفاوتی را نسبت به سیم کشی افقی ایجاد می کند.
توپولوژی ساده تر است و سیم کشی به نقاط مختلف و از نقاط مختلف اجرا می شود. ایجاد فضاهای خدماتی در سازه که از طریق آن کابل ها اجرا می شود، آسان تر است. کابل کشی تحت تأثیر گسترش شبکه و هر گونه به روز رسانی، اصلاح، توسعه و غیره قرار نمیگیرد. با این حال، نصب ستون فقرات نیاز به استفاده از تکنیک های خاصی دارد، هم برای کابل های مسی و هم برای کابل های فیبر نوری، چه سیم کشی عمودی داخلی و چه سیم کشی عمودی دانشگاه ساختمان های بیرونی درگیر است. علاوه بر این، قابلیت اطمینان کار انجام شده بسیار مهم است زیرا هر کابل فقط با یک کاربر مرتبط نیست، بلکه با همه کاربران در یک طبقه، در بال یک ساختمان، در کل ساختمان یا حتی گروهی از ساختمان‌ها مرتبط است. بسته به سطح سلسله مراتبی ساختار شبکه مورد نظر!
