مقایسه پچ کورد UTP و SFTP لگراند

جایگاه پچ کورد در شبکه‌های ساختاریافته

پچ کورد یکی از اجزای کلیدی زیرساخت شبکه‌های مسی است که وظیفه برقراری اتصال موقت یا دائم بین تجهیزات فعال شبکه، مانند سوئیچ، روتر، پچ پنل و رایانه‌ها را بر عهده دارد. این کابل‌های کوتاه، برخلاف کابل‌کشی افقی که معمولاً ثابت و درون داکت یا ترانکینگ نصب می‌شود، انعطاف‌پذیری بیشتری دارند و امکان تغییر سریع پیکربندی شبکه را فراهم می‌کنند.

در استانداردهای بین‌المللی، کیفیت و نوع پچ کورد تأثیر مستقیمی بر عملکرد کلی لینک شبکه دارد. این اهمیت زمانی دوچندان می‌شود که شبکه از فناوری‌های پرسرعت مانند 10 گیگابیت یا حتی 40 گیگابیت استفاده کند یا سرویس‌های حساس به تأخیر همچون تماس تصویری، پخش زنده و سیستم‌های کنترلی صنعتی را پشتیبانی نماید.

شرکت لگراند (Legrand) به عنوان یکی از پیشروان جهانی در تولید تجهیزات پسیو شبکه، طیف گسترده‌ای از پچ کوردهای مسی با استانداردهای Cat6، Cat6A و بالاتر را ارائه می‌دهد. ما در آلما شبکه به طور ویژه دو نوع U/UTP (بدون شیلد) و S/FTP (شیلددار کامل) از محصولات لگراند بررسی و مقایسه می‌شوند تا انتخاب بهینه‌تری برای شرایط و نیازهای مختلف شبکه صورت گیرد.

معرفی پچ کوردهای لگراند و ویژگی‌های کلی

پچ کوردهای لگراند مطابق با استانداردهای ISO/IEC 11801، EN 50173 و ANSI/TIA 568 تولید می‌شوند. این کابل‌ها با کانکتورهای RJ45 و ساختار زوج‌های به هم تابیده (Twisted Pair) عرضه شده و در نسخه‌های مختلف شیلددار و بدون شیلد موجود هستند.

ویژگی‌های مشترک پچ کوردهای لگراند شامل:

استفاده از هادی مسی با قطر متناسب با استاندارد ۲۴ یا ۲۶ AWG
پشتیبانی از انتقال داده با پهنای باند بالا تا 250 MHz برای Cat6
سازگاری با فناوری Power over Ethernet (PoE) تا توان 90 وات طبق استاندارد IEEE 802.3bt
روکش PVC یا LSZH با مقاومت در برابر شرایط محیطی متنوع
طراحی Snagless برای جلوگیری از شکستگی ضامن کانکتور

لگراند این پچ کوردها را در رنگ‌ها و طول‌های متنوع تولید می‌کند که امکان سازماندهی بهتر کابل‌کشی و شناسایی سریع مسیرها را فراهم می‌آورد.

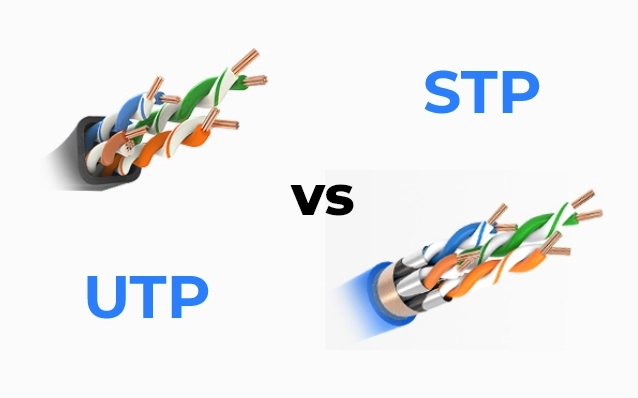

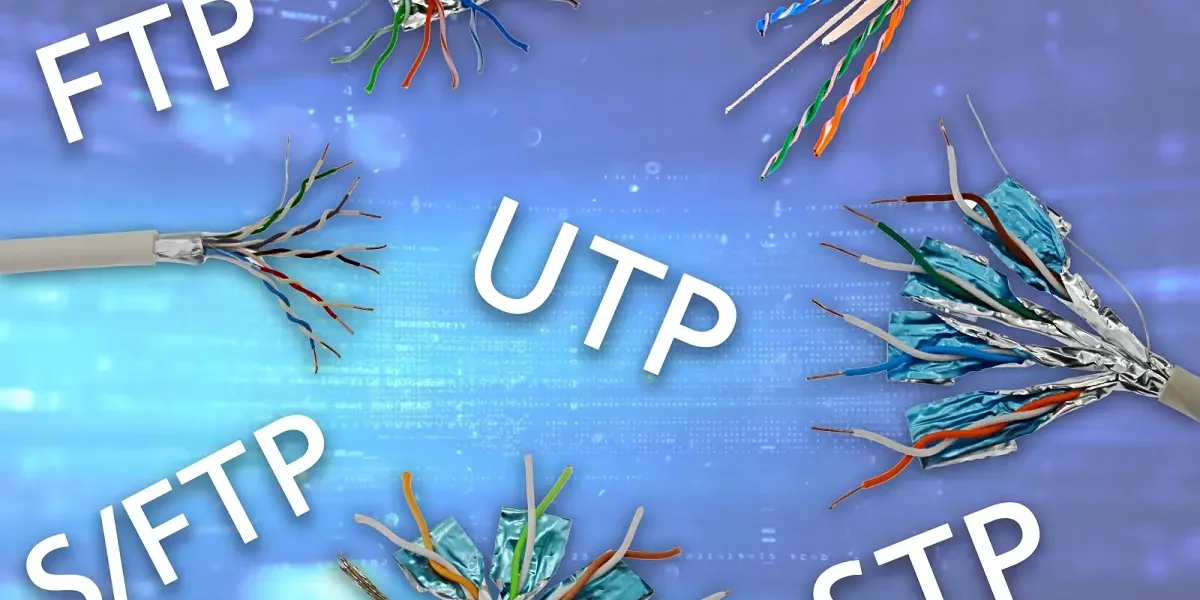

مقایسه پچ کورد UTP و SFTP لگراند

ساختار و عملکرد پچ کورد U/UTP لگراند

پچ کورد U/UTP یا به‌طور دقیق‌تر Unshielded/Unshielded Twisted Pair به معنای عدم وجود هرگونه شیلد فلزی، چه به صورت کلی دور چهار زوج و چه به صورت جداگانه دور هر زوج است.

ویژگی‌های فنی پچ کورد U/UTP لگراند:

قطر هادی: 24 یا 26 AWG
روکش PVC یا LSZH
چهار زوج تابیده با ساختار استاندارد T568B
مقاومت الکتریکی کمتر از 14 اهم در هر 100 متر
شعاع خمش حداقل 24 میلی‌متر در هنگام نصب

مزایا:

نصب و ترمینیشن سریع و ساده بدون نیاز به اتصال شیلد به زمین

هزینه کمتر نسبت به مدل‌های شیلددار

انعطاف‌پذیری بالا برای کاربردهای عمومی

کاربردها:

شبکه‌های اداری و تجاری استاندارد

مراکز داده با کنترل نویز مناسب

اتصالات کوتاه بین تجهیزات رک

ساختار و عملکرد پچ کورد S/FTP لگراند

پچ کورد S/FTP یا Screened/Foiled Twisted Pair از نظر حفاظتی کامل‌ترین نوع کابل مسی محسوب می‌شود. این ساختار شامل یک شیلد بافته‌شده (Screen) دور تمام زوج‌ها و یک فویل آلومینیومی جداگانه دور هر زوج است.

ویژگی‌های فنی پچ کورد S/FTP لگراند:

قطر هادی: 26 AWG

روکش PVC یا LSZH با مقاومت بالا

حفاظت کامل در برابر تداخلات الکترومغناطیسی (EMI) و تداخلات فرکانس رادیویی (RFI)

مقاومت مکانیکی بالاتر نسبت به کابل‌های بدون شیلد

مناسب برای انتقال در فرکانس‌های بالا (تا 2000 MHz در Cat8)

مزایا:

بیشترین سطح ایمنی سیگنال در برابر نویز خارجی و کراس‌تاک داخلی

عملکرد پایدار در محیط‌های صنعتی یا دارای منابع شدید تداخل

امکان استفاده در پروژه‌های حساس و مأموریت‌حیاتی

کاربردها:

صنایع سنگین و خطوط تولید

مراکز داده با تراکم بالای کابل و نرخ انتقال بسیار بالا

سیستم‌های صوتی‌تصویری حرفه‌ای و پخش زنده

برای 5 دلیل که هر متخصص IT به پچ کورد لگراند نیاز دارد کلیک کنید.

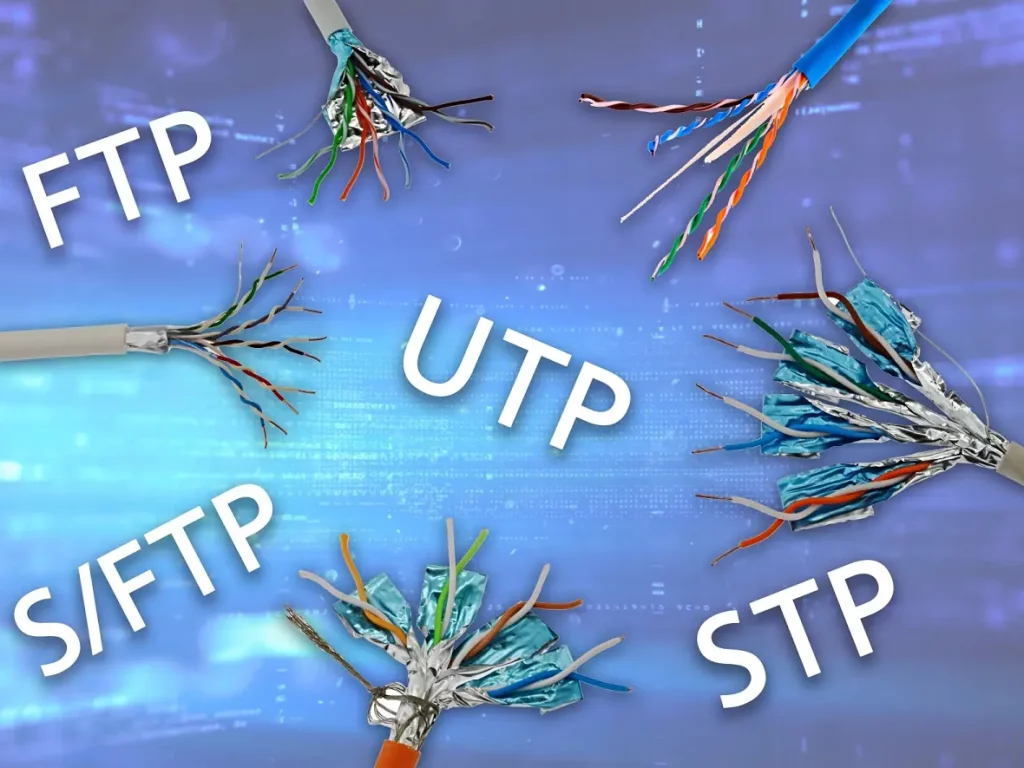

تفاوت‌های اصلی U/UTP و S/FTP لگراند

ساختار حفاظتی: U/UTP بدون شیلد، S/FTP با دو لایه حفاظتی (Screen + Foil)

مقاومت در برابر نویز: S/FTP چندین برابر بهتر از U/UTP

هزینه: U/UTP ارزان‌تر و اقتصادی‌تر است

سهولت نصب: U/UTP ساده‌تر نصب می‌شود، S/FTP نیازمند اتصال صحیح شیلد به زمین است

کاربرد: U/UTP برای محیط‌های کم‌نویز، S/FTP برای محیط‌های پرنویز و صنعتی

عملکرد در شبکه‌های PoE و تاثیر دما بر طول کابل

انتقال توان PoE به‌ویژه در توان‌های بالای 60 تا 90 وات، منجر به افزایش دمای هادی‌ها می‌شود. دمای بالاتر، مقاومت الکتریکی را افزایش داده و باعث افت سیگنال یا همان Insertion Loss می‌گردد.

مطابق با استانداردها:

در دمای 20°C، طول لینک کامل می‌تواند تا 100 متر باشد.

در دمای 60°C، طول مجاز برای U/UTP حدود 75 متر و برای S/FTP حدود 83 متر است.

این تفاوت به دلیل توانایی بهتر کابل‌های شیلددار در دفع حرارت است. بنابراین در پروژه‌هایی که کابل‌ها در سقف کاذب یا مسیرهای با دمای بالا نصب می‌شوند، استفاده از S/FTP توصیه می‌گردد.

نقش شیلدینگ در کاهش EMI و RFI

شیلدینگ در پچ کورد S/FTP با دو مکانیسم عمل می‌کند:

شیلد کلی بافته‌شده: جلوگیری از نفوذ نویزهای کم‌فرکانس

فویل دور هر زوج: حذف تداخلات فرکانس بالا و کاهش کراس‌تاک داخلی

این ویژگی‌ها باعث می‌شود که کابل S/FTP حتی در مجاورت کابل‌های برق فشار قوی یا تجهیزات صنعتی سنگین، عملکرد پایدار داشته باشد.

پچ کورد لگراند

استانداردها و تأییدیه‌های فنی پچ کوردهای لگراند

پچ کوردهای لگراند دارای تأییدیه‌های معتبر بین‌المللی هستند:

ISO/IEC 11801 نسخه 2.2 برای کلاس E و Cat6

ANSI/TIA 568-C.2 برای زیرساخت شبکه در آمریکای شمالی

EN 50173-1:2011 برای استاندارد اروپایی کابل‌کشی ساختاریافته

سازگاری کامل با PoE نوع 1 تا 4 (IEEE 802.3af/at/bt)

مقاومت مکانیکی، انعطاف‌پذیری و شعاع خمش

هر دو نوع پچ کورد دارای مقاومت کششی حداقل 50 نیوتن و تعداد درج/خروج کانکتور تا 2500 بار هستند. شعاع خمش توصیه‌شده 24 میلی‌متر است که رعایت آن از شکستگی یا تغییر مشخصات امپدانس جلوگیری می‌کند.

رنگ‌بندی و متراژ پچ کوردهای لگراند

لگراند این پچ کوردها را در رنگ‌های متنوع شامل آبی، قرمز، سبز، زرد، مشکی، سفید و خاکستری عرضه می‌کند. متراژها نیز از 0.5 متر تا 5 متر در مدل‌های استاندارد موجود است و نسخه‌های سفارشی با طول‌های دیگر نیز قابل تولید هستند.

این تنوع رنگ و طول، مدیریت کابل‌کشی در رک و تشخیص مسیرها را ساده‌تر می‌کند.

ملاحظات زیست‌محیطی و تولید پایدار

لگراند بیش از ۸۵٪ از سایت‌های تولیدی خود را تحت گواهی ISO 14001 مدیریت محیط زیست قرار داده است. استفاده از مواد LSZH در روکش کابل‌ها، کاهش دود و گازهای سمی در آتش‌سوزی را تضمین می‌کند. همچنین نرخ بازیافت محصولات تا ۹۰٪ ارزیابی شده است.

فوائد استفاده از پچ کورد لگراند در شبکه‌های حرفه‌ای را اینجا ببینید.
