روش‌های تست عملکرد کابل شبکه لگراند بعد از نصب درست و اصولی
روش‌های تست عملکرد کابل شبکه لگراند بعد از نصب درست و اصولی
اهمیت تست کابل شبکه
در هر پروژه شبکه، پس از اتمام کابل‌کشی و نصب تجهیزات پسیو، مهم‌ترین مرحله، تست عملکرد کابل شبکه لگراند است. اگرچه استفاده از محصولات لگراند به‌تنهایی کیفیت و پایداری بالایی را تضمین می‌کند، اما بدون انجام تست‌های دقیق، نمی‌توان از صحت انتقال داده‌ها و عملکرد شبکه اطمینان حاصل کرد. هدف از تست کابل شبکه این است که اطمینان یابیم هر لینک انتقال، مطابق با استانداردهای جهانی نظیر ISO/IEC 11801 و TIA/EIA-568 اجرا شده است.
در واقع، حتی اگر از بهترین انواع کابل شبکه لگراند استفاده شود، کوچک‌ترین خطای نصب مانند خمیدگی بیش از حد، جابجایی رشته‌ها یا عدم پانچ صحیح در کیستون شبکه لگراند می‌تواند باعث افت عملکرد یا قطعی در انتقال داده‌ها شود. ازاین‌رو تست و تأیید نهایی، بخشی جدایی‌ناپذیر از هر نصب حرفه‌ای است.
بررسی اولیه پیش از شروع تست فنی
پیش از آنکه دستگاه تستر را به کابل‌ها متصل کنید، باید چند مرحله مقدماتی انجام شود. در گام نخست، ظاهر کابل‌ها، پچ کورد لگراند، پچ پنل لگراند و کیستون تلفن لگراند را از نظر سلامت فیزیکی بررسی کنید. اطمینان از عدم وجود بریدگی، له‌شدگی یا آسیب دیدگی فویل و شیلد اهمیت فراوانی دارد. همچنین مسیر عبور کابل باید بدون فشار، گره و تماس مستقیم با کابل برق باشد.
در مرحله بعد، شماره‌گذاری دقیق پورت‌ها در رک و تطابق آن با ترانکینگ‌های لگراند انجام می‌شود تا بتوان به‌راحتی ارتباط بین هر پورت و مقصد آن را تشخیص داد. این نظم در کابل‌کشی نه تنها تست را ساده‌تر می‌کند بلکه در نگهداری آتی نیز نقش مهمی دارد.
ابزارهای لازم برای تست عملکرد کابل شبکه لگراند

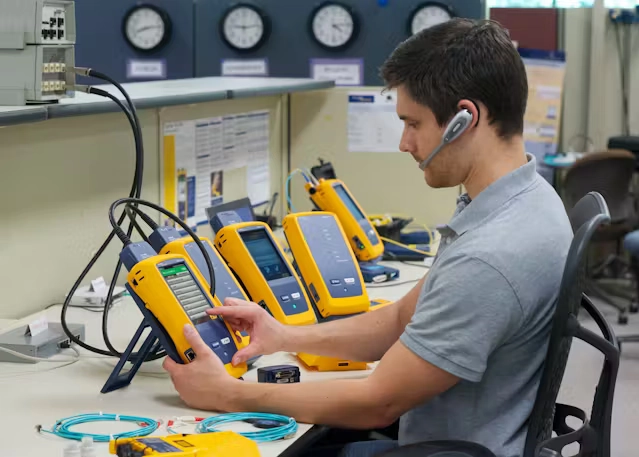

برای انجام تست حرفه‌ای، ابزارهایی مانند دستگاه‌های تست فلوک (Fluke) یا میکرواسکَن (MicroScanner) مورد استفاده قرار می‌گیرند. این ابزارها قادرند نتایج دقیق از جمله میزان تضعیف، NEXT، FEXT، Return Loss و CrossTalk را نشان دهند. در پروژه‌هایی که از سری LCS3 لگراند استفاده می‌شود، این تست‌ها به‌صورت دقیق باید انجام گیرد تا عملکرد ۱۰ گیگابیت بر ثانیه در کلاس‌های Cat6A یا Cat8 تضمین شود.
علاوه بر دستگاه تست اصلی، ابزارهای کمکی مانند پانچ‌دان، سیم لِبل، قیچی شبکه و تستر دستی نیز مورد نیازند. برای شبکه‌هایی که از کابل‌های شیلددار استفاده می‌کنند، اتصال صحیح سیم ارت نیز باید با مولتی‌متر بررسی شود تا از تخلیه الکترواستاتیک جلوگیری گردد.
روش‌های مختلف تست کابل شبکه لگراند
تست عملکرد کابل شبکه را می‌توان در چند سطح انجام داد. هر سطح، هدف خاصی دارد و میزان دقت متفاوتی ارائه می‌کند.
۱. تست تداوم (Continuity Test)

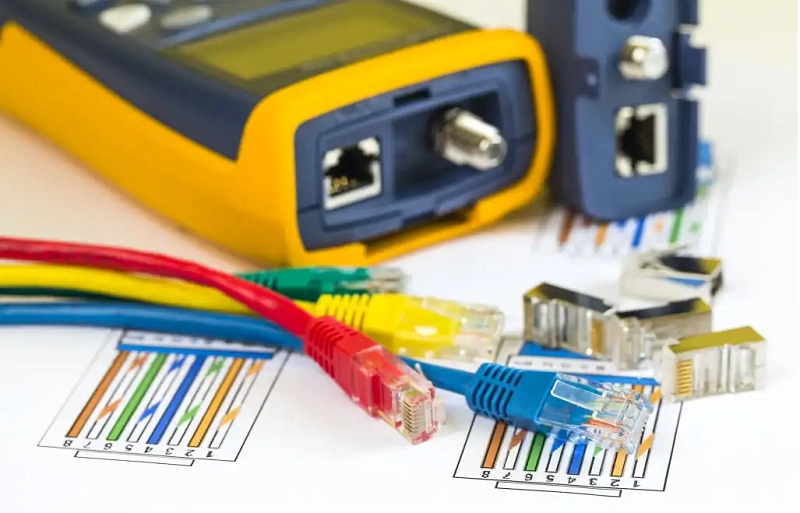

در ابتدایی‌ترین سطح، تست تداوم انجام می‌شود تا مشخص شود که هر رشته از کابل به‌درستی از یک سر تا سر دیگر متصل شده است. در این روش، اتصال زوج‌ها و ترتیب رنگ‌ها با استانداردهای T568A یا T568B مقایسه می‌شود. اگر خطایی در ترتیب یا قطع‌شدگی وجود داشته باشد، دستگاه تستر آن را با پیغام خطا یا نمایش LED مشخص می‌کند.
۲. تست جفت‌سازی صحیح (Pairing Test)
در این مرحله بررسی می‌شود که زوج‌های سیم به‌درستی به هم تابیده و پانچ شده‌اند. اشتباه در جفت‌سازی باعث افزایش نویز و افت کیفیت سیگنال می‌شود. این تست برای کابل شبکه لگراند Cat6A و بالاتر بسیار حیاتی است، زیرا در فرکانس‌های بالا کوچک‌ترین خطا، افت جدی در نرخ انتقال را در پی دارد.
۳. تست طول کابل (Length Test)
دستگاه تستر با استفاده از فناوری TDR (Time Domain Reflectometer) طول دقیق کابل را اندازه‌گیری می‌کند. در صورت وجود قطعی یا اتصالی در طول مسیر، بازتاب سیگنال در نقطه خطا شناسایی می‌شود. این ویژگی برای اطمینان از رعایت حداکثر طول مجاز کابل (۱۰۰ متر برای اترنت) ضروری است.
۴. تست مقاومت و امپدانس
هر کابل دارای امپدانس مشخصی است که در کابل‌های سری LCS3 لگراند معمولاً برابر ۱۰۰ اهم است. اختلاف امپدانس میان کابل و تجهیزات انتهایی باعث بازتاب سیگنال می‌شود. بنابراین تستر حرفه‌ای، تطابق امپدانس را اندازه‌گیری و در صورت مغایرت، هشدار می‌دهد.
۵. تست Crosstalk و NEXT
یکی از مهم‌ترین مراحل، اندازه‌گیری تداخل میان زوج‌هاست. در کابل‌های باکیفیت مانند کابل شبکه لگراند، میزان NEXT و FEXT باید در محدوده مجاز استاندارد باشد. اگر میزان Crosstalk زیاد باشد، نشان‌دهنده نصب نامناسب یا آسیب به شیلد کابل است.
۶. تست Return Loss
در این تست بازتاب سیگنال اندازه‌گیری می‌شود. هرگونه قطع، له‌شدگی یا خمیدگی بیش از حد در کابل، باعث افزایش Return Loss می‌گردد. این موضوع به‌ویژه برای شبکه‌های گیگابیتی حیاتی است، زیرا بازتاب باعث کاهش پهنای باند مؤثر خواهد شد.
تفسیر نتایج تست و طبقه‌بندی عملکرد
نتیجه نهایی تست با عنوان Pass یا Fail نمایش داده می‌شود. در پروژه‌هایی که از کابل شبکه لگراند اورجینال استفاده می‌شود، معمولاً همه لینک‌ها با موفقیت تست را پشت سر می‌گذارند. اما اگر خطایی مشاهده شود، دستگاه معمولاً نوع خطا (مانند miswire یا split pair) و محل دقیق آن را گزارش می‌دهد.
نتایج تست باید در قالب گزارش‌های مستند ذخیره و برای مشتری ارسال شود. این گزارش‌ها به عنوان مدرک رسمی تضمین کیفیت نصب، در پروژه‌های سازمانی و صنعتی مورد استفاده قرار می‌گیرند.
نکات فنی برای افزایش دقت تست
برای دستیابی به نتایج دقیق، محیط تست باید عاری از نویز و میدان مغناطیسی شدید باشد. همچنین تست باید در شرایط دمایی مشابه با شرایط عملیاتی انجام شود، زیرا دما بر مقاومت و ظرفیت کابل تأثیر می‌گذارد.
بهتر است تست کابل‌ها پس از نصب کامل رک و اتصال تمام پچ پنل لگراند و پریز برق لگراند انجام شود تا رفتار واقعی شبکه شبیه‌سازی گردد. همچنین توصیه می‌شود هر کابل حداقل دوبار تست شود؛ یک بار قبل از پانچ نهایی و بار دوم پس از پایان کامل پروژه.
اهمیت تست در شبکه‌های پرسرعت و مراکز داده
در مراکز داده، که از کابل‌های Cat6A یا Cat8 استفاده می‌شود، تست دقیق برای اطمینان از انتقال ۱۰GBASE-T یا حتی 25GBASE-T اهمیت ویژه‌ای دارد. در این پروژه‌ها معمولاً از کابل‌های سری LCS3 لگراند استفاده می‌شود که برای کار در فرکانس‌های بالا طراحی شده‌اند.
تست در این محیط‌ها شامل بررسی پارامترهای دقیق‌تری مانند Alien Crosstalk، Propagation Delay و Skew نیز می‌شود. هر یک از این فاکتورها تأثیر مستقیمی بر کارایی سرور و تجهیزات ذخیره‌سازی دارد.
نقش نصاب حرفه‌ای در کیفیت تست
اجرای تست حرفه‌ای فقط به دستگاه وابسته نیست، بلکه به مهارت نصاب نیز بستگی دارد. نصابان متخصص که با استانداردهای نصب لگراند آشنایی دارند، از نحوه صحیح پانچ، رعایت شعاع خمش و تفکیک مسیرها آگاهند. نتیجه آن، کابل‌کشی منظم و بدون خطاست که به‌راحتی از تست‌ها عبور می‌کند.
همچنین نصابان حرفه‌ای می‌دانند که پیش از تست نهایی، باید اتصال زمین و ارت را در کابل‌های شیلددار بررسی کنند تا تخلیه بار الکترواستاتیک به درستی انجام شود. در غیر این صورت احتمال تداخل و خطای گذرا افزایش می‌یابد.
برای راهنمای حفظ و نگهداری شبکه پسیو کلیک کنید.
تست عملکرد پس از بهره‌برداری شبکه
حتی پس از تأیید نهایی، توصیه می‌شود تست‌های دوره‌ای برای اطمینان از سلامت کابل‌ها انجام شود. عواملی مانند فشار مکانیکی، جابجایی تجهیزات یا نفوذ رطوبت می‌تواند در طول زمان کیفیت لینک را کاهش دهد. در چنین شرایطی، تست مجدد باعث پیشگیری از قطعی ناگهانی در شبکه خواهد شد.
در سازمان‌هایی که از سیستم‌های حیاتی استفاده می‌کنند، این تست‌ها به‌صورت سالانه یا شش‌ماهه انجام می‌شود. گزارش‌های حاصل نیز به عنوان مرجع فنی برای نگهداری در آرشیو شبکه نگهداری می‌گردد.
تفاوت تست کابل در شبکه‌های مسکونی و صنعتی
در شبکه‌های مسکونی، تست معمولاً محدود به بررسی تداوم و صحت جفت‌سازی است. اما در شبکه‌های صنعتی که در محیط‌های دارای نویز الکترومغناطیسی نصب می‌شوند، باید تست‌های فرکانسی و تداخل به‌طور کامل انجام شود.
در پروژه‌هایی که از کابل‌های شیلددار یا فویل‌دار لگراند استفاده می‌شود، اتصال صحیح شیلد در دو سر مسیر بسیار حیاتی است. در غیر این صورت عملکرد شیلد از بین می‌رود و سیگنال‌های تداخلی بر شبکه تأثیر می‌گذارند.
تأثیر کیفیت کابل بر نتایج تست
اگر از کابل‌هایی با رسانای نامرغوب مانند CCA استفاده شود، حتی در صورت نصب صحیح، نتایج تست مطلوب نخواهد بود. در مقابل، استفاده از کابل شبکه لگراند اورجینال تضمین می‌کند که تمامی پارامترهای استاندارد مانند مقاومت، تضعیف و تداخل در محدوده مجاز قرار دارند.
این موضوع به‌ویژه در شبکه‌هایی که نیاز به پهنای باند بالا دارند اهمیت دارد، زیرا اختلاف اندک در کیفیت رسانا می‌تواند باعث افت شدید سرعت و افزایش خطای داده شود. بنابراین انتخاب کابل باکیفیت، گامی اساسی پیش از انجام تست است.
چگونگی مستندسازی نتایج تست
پس از پایان تست، تمامی نتایج باید در قالب فایل PDF یا Excel ذخیره و نام‌گذاری شوند. هر فایل باید شامل اطلاعات پورت‌ها، تاریخ تست، مدل تستر و مشخصات کابل باشد. این مستندات در آینده برای عیب‌یابی، توسعه یا گارانتی تجهیزات بسیار مفید خواهند بود.
بسیاری از شرکت‌های معتبر، از جمله آلما شبکه نماینده لگراند در ایران، پروژه‌های خود را همراه با گزارش کامل تست به مشتری تحویل می‌دهند تا اطمینان از صحت اجرا و استفاده از کابل‌های اورجینال فراهم شود.
