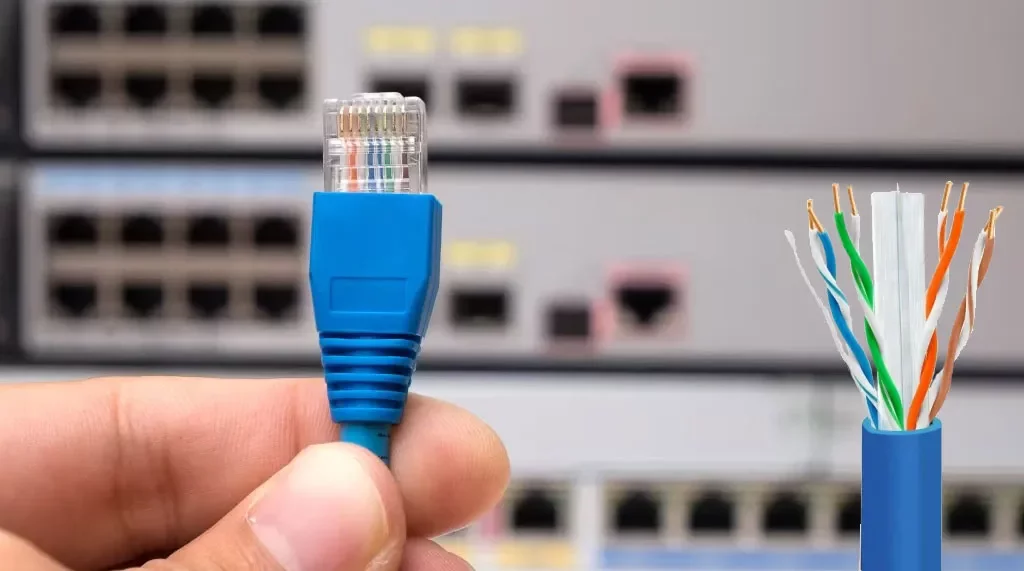

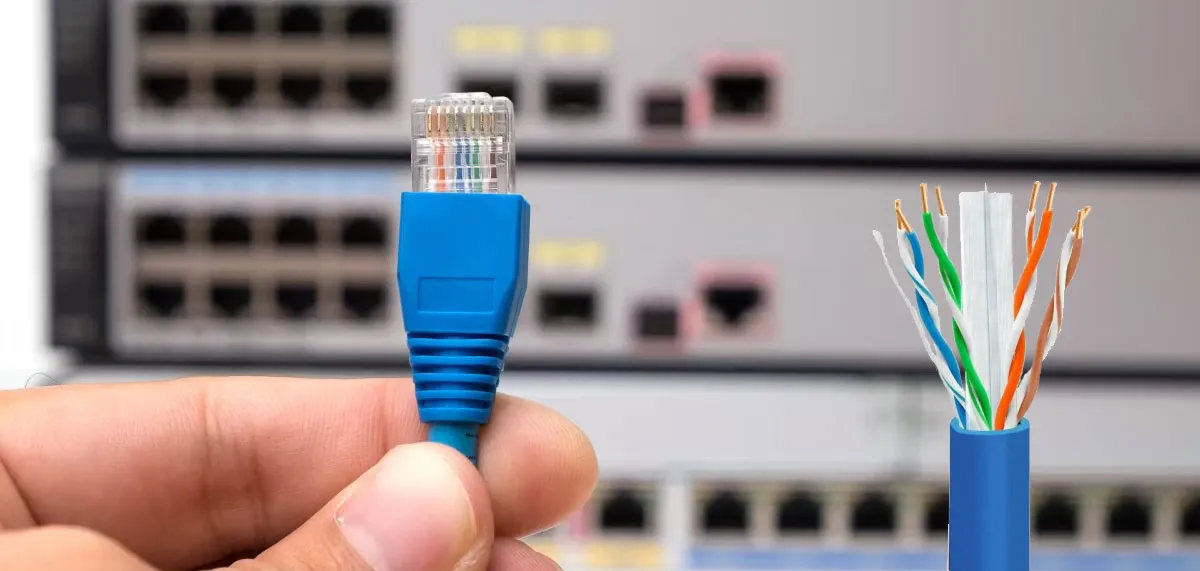

آموزش نحوه سر سوکت زدن کابل شبکه (RJ-45)
آموزش نحوه سر سوکت زدن کابل شبکه (RJ-45)
شبکه‌های کامپیوتری بخش جدانشدنی زندگی روزمره و کسب‌وکارهای امروزی هستند. در هر محیطی که نیاز به اتصال چند دستگاه به یکدیگر یا به اینترنت وجود داشته باشد، کابل شبکه به‌عنوان یکی از اصلی‌ترین اجزا نقش کلیدی ایفا می‌کند. اما کابل شبکه زمانی کاربرد واقعی پیدا می‌کند که در دو سر آن سوکت استاندارد RJ-45 متصل شده باشد. این سوکت امکان انتقال داده بین دستگاه‌ها را فراهم کرده و کیفیت اتصال شبکه را تضمین می‌کند.
بسیاری از افراد تصور می‌کنند سر سوکت زدن کابل شبکه کاری کاملاً تخصصی است و تنها توسط تکنسین‌ها انجام می‌شود. در حالی که با کمی دقت و رعایت اصول فنی، هر فردی می‌تواند این کار را انجام دهد. داشتن دانش کافی در این زمینه باعث می‌شود در صورت نیاز، بتوانید کابل‌های سفارشی با طول دلخواه تهیه کرده یا در مواقع ضروری کابل‌های آسیب‌دیده را تعمیر کنید.
شما در سایت آلما شبکه به‌صورت کامل و مرحله به مرحله با روش‌های مختلف سر سوکت زدن کابل شبکه آشنا می‌شوید. همچنین نکات مهمی برای جلوگیری از خطا و افزایش کیفیت اتصال بررسی می‌گردد تا بتوانید بدون نیاز به تجهیزات پیچیده، بهترین نتیجه را به دست آورید.
اهمیت صحیح سر سوکت زدن کابل شبکه
سر سوکت زدن کابل شبکه اگر به شکل درست انجام نشود، می‌تواند مشکلات زیادی در عملکرد شبکه ایجاد کند. برخی از پیامدهای سوکت‌زنی غیراصولی عبارت‌اند از:
- افت سرعت انتقال داده: اگر پین‌های سوکت به‌درستی روی سیم‌ها فشار داده نشوند، ارتباط ناقص شکل گرفته و سرعت کاهش می‌یابد.
- قطع و وصل شدن ارتباط: کابل به ظاهر متصل است اما ارتباط شبکه دائماً قطع می‌شود.
- ایجاد نویز و تداخل: چیدمان نادرست سیم‌ها یا رعایت نکردن ترتیب استاندارد باعث افزایش نویز در انتقال داده می‌شود.
- خرابی تجهیزات شبکه: اتصال نامناسب در طولانی‌مدت به پورت‌های شبکه یا کارت شبکه آسیب می‌زند.
به همین دلیل، آشنایی با روش استاندارد سر سوکت زدن کابل نه تنها از بروز مشکلات جلوگیری می‌کند، بلکه در هزینه‌ها و زمان نیز صرفه‌جویی خواهد شد.
معرفی اجزای اصلی در فرآیند سوکت‌زنی
- قبل از ورود به مراحل عملی، بهتر است با اجزای اصلی آشنا شویم:
- کابل شبکه: کابلی شامل چهار زوج سیم به هم تابیده (هشت رشته) که وظیفه انتقال داده را بر عهده دارد.
- سوکت RJ-45: کانکتور شفاف پلاستیکی با هشت شیار فلزی که رشته‌های سیم داخل آن قرار می‌گیرند.
- ابزار سوکت‌زن (Crimping Tool): وسیله‌ای برای بریدن، لخت کردن و پرس‌کردن سیم‌ها داخل سوکت.
- کاتر یا قیچی: برای برش پوشش خارجی کابل در صورت نبود ابزار سوکت‌زن.
- پیچ‌گوشتی تخت کوچک: در شرایطی که ابزار پرس وجود ندارد، می‌توان از آن برای فشار دادن پین‌ها استفاده کرد.
استانداردهای رنگ‌بندی سیم‌ها

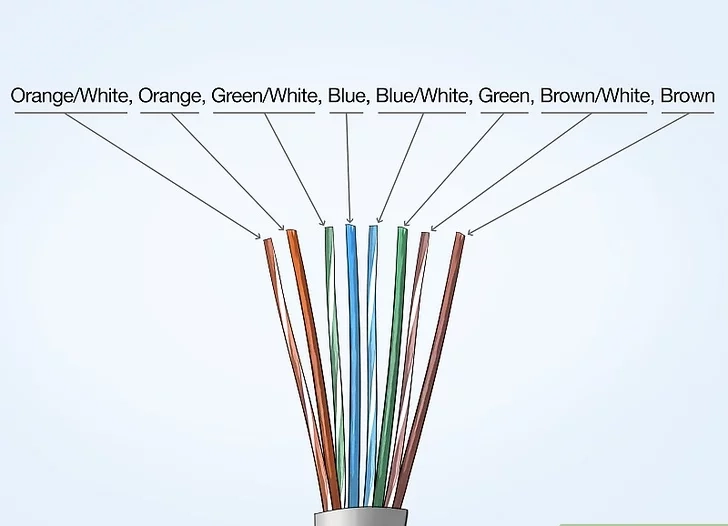

هشت رشته سیم داخل کابل شبکه به رنگ‌های متفاوتی دسته‌بندی می‌شوند. برای کارایی بهتر، استانداردهایی تعیین شده است تا ترتیب قرارگیری سیم‌ها یکسان باشد. رایج‌ترین استاندارد، T568B است که ترتیب آن از چپ به راست به شکل زیر است:
- سفید-نارنجی
- نارنجی
- سفید-سبز
- آبی
- سفید-آبی
- سبز
- سفید-قهوه‌ای
- قهوه‌ای
رعایت همین ترتیب باعث می‌شود ارتباط دو سر کابل هماهنگ و صحیح باشد.
روش اول: سر سوکت زدن کابل با ابزار پرس (Crimping Tool)

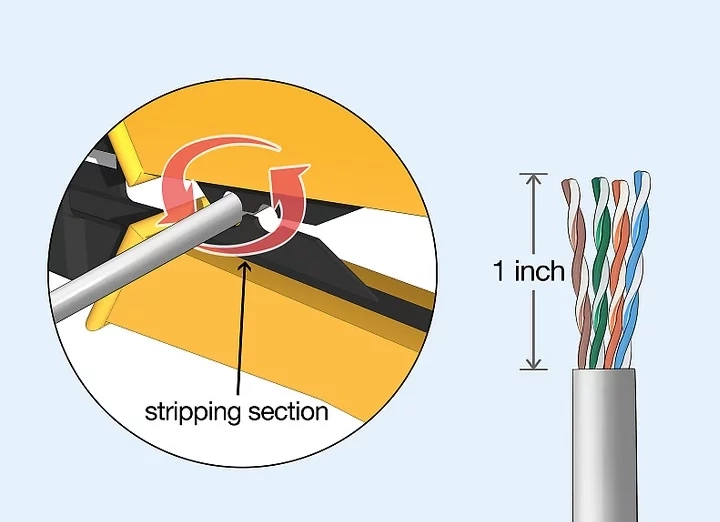

مرحله ۱: لخت کردن کابل
ابتدا حدود یک اینچ (۲۵ میلی‌متر) از قسمت انتهایی کابل را با بخش لخت‌کن ابزار جدا کنید. مراقب باشید رشته‌های داخلی آسیب نبینند. پس از جدا شدن روکش، چهار زوج سیم به هم تابیده نمایان می‌شوند.

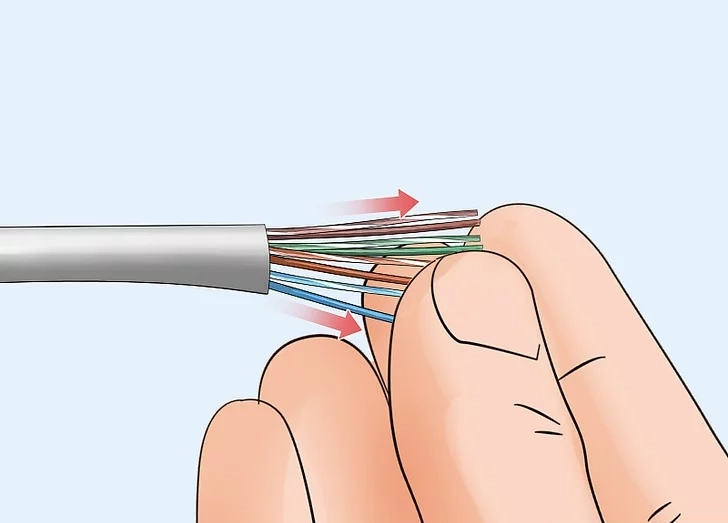

مرحله ۲: باز کردن و صاف کردن سیم‌ها
زوج‌های تابیده را جدا کرده و با دقت صاف کنید. در این مرحله بهتر است قسمت پلاستیکی مرکزی یا جداکننده سیم‌ها را برش دهید تا مزاحمتی برای چیدمان رشته‌ها ایجاد نکند.
مرحله ۳: قرار دادن سیم‌ها در ترتیب استاندارد
سیم‌ها را مطابق استاندارد T568B به ترتیب درست کنار هم قرار دهید. این کار نیازمند دقت است زیرا کوچک‌ترین جابجایی باعث اختلال در عملکرد کابل خواهد شد.

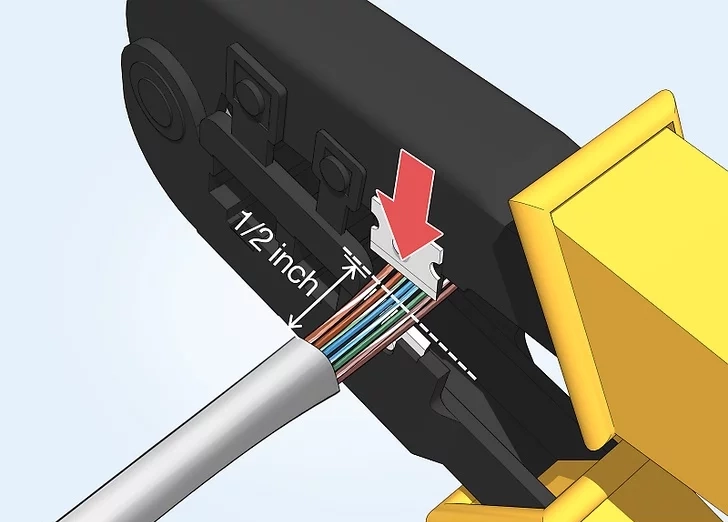

مرحله ۴: کوتاه کردن سیم‌ها
زمانی که سیم‌ها مرتب شدند، حدود نیم اینچ (۱۳ میلی‌متر) از انتهای آنها را برش بزنید تا همگی در یک خط صاف قرار گیرند. این کار باعث می‌شود هنگام وارد کردن سیم‌ها در سوکت، همه به‌طور کامل در جای خود قرار بگیرند.

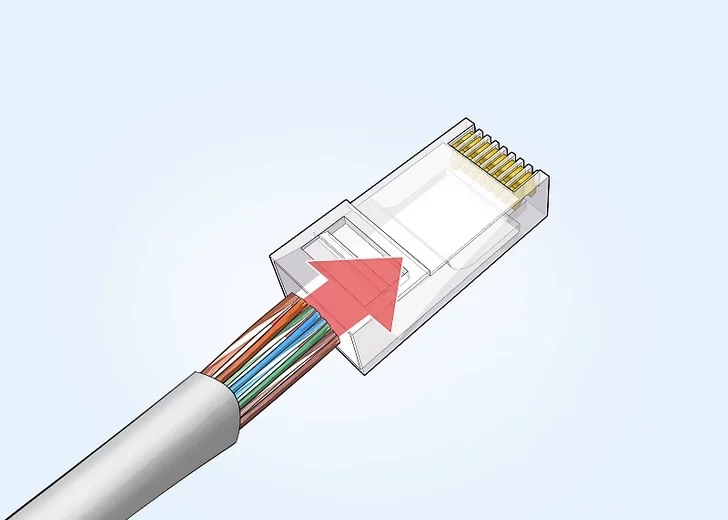

مرحله ۵: وارد کردن سیم‌ها در سوکت
سوکت RJ-45 را به گونه‌ای بگیرید که زبانه پلاستیکی آن به سمت پایین باشد و پین‌های فلزی رو به بالا باشند. سپس رشته‌های سیم را به آرامی داخل شیارهای سوکت هدایت کنید. دقت کنید که روکش کابل کمی داخل سوکت برود تا اتصال محکم‌تر شود.

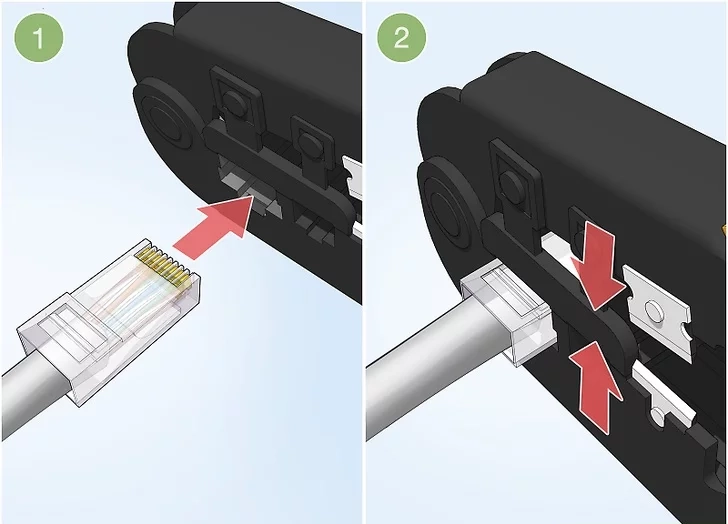

مرحله ۶: پرس کردن سوکت
سوکت را داخل قسمت مخصوص ابزار پرس قرار دهید و دسته‌ها را محکم فشار دهید. برای اطمینان، این عمل را دوبار تکرار کنید تا پین‌های فلزی کاملاً روی سیم‌ها فرو روند.

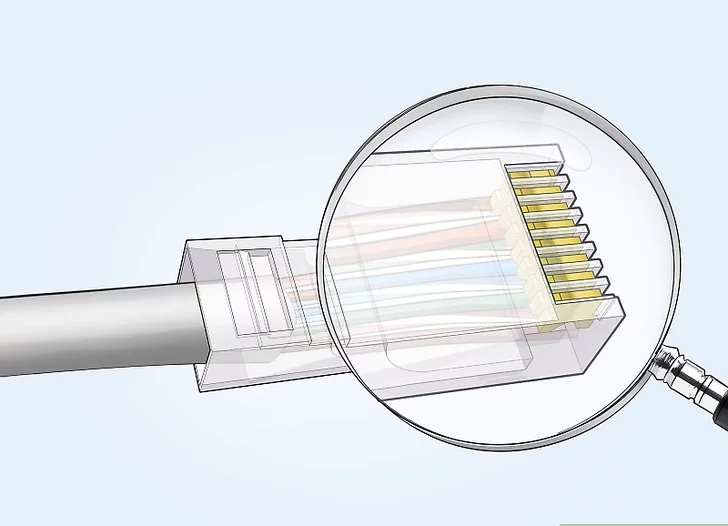

مرحله ۷: بررسی نهایی
کابل را از ابزار خارج کرده و مطمئن شوید همه پین‌ها در یک خط قرار دارند. سپس کمی کابل را بکشید تا مطمئن شوید سوکت محکم متصل شده است.
روش دوم: سر سوکت زدن بدون ابزار پرس
گاهی اوقات ابزار پرس در دسترس نیست. در چنین شرایطی نیز می‌توان با وسایل ساده این کار را انجام داد، هرچند که دقت و صرف زمان بیشتری نیاز دارد.
مرحله ۱: بریدن روکش کابل
با قیچی یا کاتر، حدود یک اینچ از انتهای کابل را برش دهید و روکش خارجی را جدا کنید. باید مراقب باشید که رشته‌های داخلی آسیب نبینند.
مرحله ۲: جدا کردن و صاف کردن سیم‌ها
زوج‌های سیم را باز کرده و صاف کنید. سپس آنها را مطابق ترتیب استاندارد مرتب کنید.
مرحله ۳: کوتاه کردن سیم‌ها
رشته‌ها را در یک خط صاف و به اندازه حدود نیم اینچ کوتاه کنید تا آماده ورود به سوکت شوند.
مرحله ۴: وارد کردن سیم‌ها به سوکت
سوکت را در دست گرفته و سیم‌ها را با دقت داخل آن قرار دهید. روکش کابل باید تا نزدیکی دهانه سوکت پیش برود.
مرحله ۵: پرس دستی پین‌ها
با استفاده از یک پیچ‌گوشتی تخت کوچک، تک‌تک پین‌های فلزی بالای سوکت را به سمت پایین فشار دهید تا روی سیم‌ها فرو روند. این کار باید با دقت انجام شود تا همه پین‌ها در یک سطح قرار گیرند.
مرحله ۶: تست و بررسی
در پایان، کابل را به آرامی بکشید تا مطمئن شوید سوکت محکم شده است. سپس با اتصال کابل به دستگاه یا تستر شبکه از صحت عملکرد آن اطمینان حاصل کنید.
نکات مهم در سر سوکت زدن کابل شبکه
- دقت در رنگ‌بندی: حتی یک جابجایی کوچک می‌تواند کل کابل را بلااستفاده کند.
- حفظ طول استاندارد: بهتر است روکش کابل تا داخل سوکت ادامه داشته باشد تا مقاومت مکانیکی افزایش یابد.
- استفاده از ابزار مناسب: هرچند می‌توان بدون ابزار پرس هم کار را انجام داد، اما استفاده از ابزار مخصوص سرعت و کیفیت کار را بالا می‌برد.
- برش دقیق سیم‌ها: رشته‌ها باید کاملاً هم‌سطح باشند تا هنگام ورود به سوکت، هیچ‌کدام کوتاه‌تر یا بلندتر قرار نگیرند.
- تست پس از نصب: همیشه پس از سر سوکت زدن، کابل را تست کنید تا از صحت عملکرد آن مطمئن شوید.
خطاهای رایج در سوکت‌زنی
- وارد کردن سیم‌ها در ترتیب اشتباه
- کوتاه یا بلند بودن بیش از حد رشته‌ها
- عدم ورود روکش کابل به داخل سوکت
- پرس ناقص یا ناصاف پین‌ها
- فشار بیش از حد که منجر به شکستن سوکت می‌شود
- تست و اطمینان از صحت کابل
پس از اتمام کار، می‌توانید کابل را به وسیله تستر مخصوص بررسی کنید. این دستگاه نشان می‌دهد آیا همه رشته‌ها به‌درستی متصل شده‌اند یا خیر. در صورتی که تستر در دسترس نباشد، می‌توانید کابل را به دستگاه‌های شبکه متصل کرده و عملکرد واقعی آن را ارزیابی کنید.
کلام آخر
سر سوکت زدن کابل شبکه یکی از مهارت‌های پایه‌ای در زمینه شبکه است که با کمی دقت و تمرین به‌راحتی قابل انجام می‌باشد. چه ابزار مخصوص پرس در اختیار داشته باشید و چه تنها با وسایل ساده کار کنید، مهم‌ترین نکته رعایت ترتیب استاندارد سیم‌ها و محکم بودن اتصال است.
با تسلط بر این مهارت، می‌توانید کابل‌های سفارشی مطابق نیاز خود بسازید، در زمان خرابی کابل‌ها آنها را تعمیر کنید و در هزینه‌های خرید کابل آماده صرفه‌جویی نمایید. همچنین داشتن کابل‌های استاندارد و باکیفیت باعث افزایش سرعت و پایداری شبکه خواهد شد.
