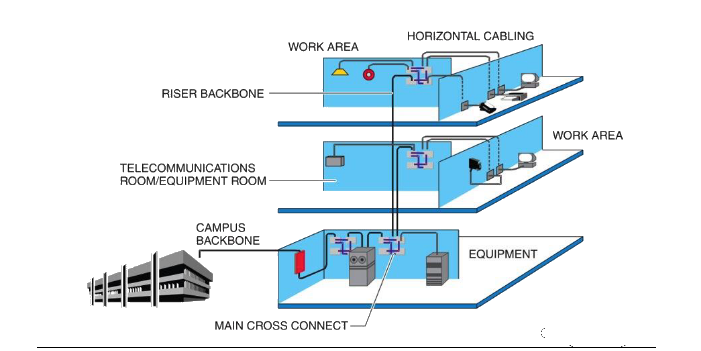

یک شبکه پسیو اداری دارای چه اجزایی می باشد؟

شبکههای پسیو اداری (Passive Administrative Network) به عنوان بخشی حیاتی از زیرساختهای فناوری اطلاعات در سازمانها شناخته می‌شوند. برخلاف تجهیزات اکتیو مانند روترها و سوئیچ‌ها که به برق متکی هستند، شبکه‌های پسیو شامل اجزای فیزیکی غیرالکتریکی هستند که انتقال داده‌ها را ممکن میسازند. این شبکه‌ها نقش بنیادینی در اتصال بین دستگاه‌ها، سرورها و کاربران ایفا میکنند.

شبکه پسیو اداری چیست؟

شبکه پسیو اداری به مجموعهای از تجهیزات غیرفعال اشاره دارد که بدون نیاز به منبع انرژی، انتقال داده‌ها را بین نقاط مختلف شبکه تسهیل میکنند. این شبکه‌ها شامل کابل‌ها، اتصالات، پچ پنل‌ها و پچ کوردها و سایر اجزای فیزیکی هستند که زیرساخت ارتباطی سازمان را تشکیل میدهند. تفاوت اصلی بین شبکه‌های پسیو و اکتیو در این است که تجهیزات پسیو هیچ پردازشی روی داده‌ها انجام نمی‌دهند، بلکه صرفاً مسیری برای انتقال اطلاعات فراهم می‌کنند.

اجزای اصلی یک شبکه پسیو اداری

برای درک بهتر عملکرد شبکههای پسیو، لازم است اجزای تشکیل دهنده آنها را به طور دقیق بررسی کنیم.

۱. کابلهای شبکه (Network Cables)

کابل‌ها به عنوان شریان‌های اصلی انتقال داده در شبکه پسیو عمل می‌کنند. انتخاب نوع کابل تأثیر مستقیمی بر سرعت و کیفیت ارتباطات دارد:

کابلهای مسی (UTP/FTP):

رایجترین نوع کابل در شبکه‌های اداری، کابلهای زوج به هم تابیده (مانند Cat5e، Cat6 و Cat6a) هستند.

این کابل‌ها برای انتقال داده با سرعت ۱ گیگابیت بر ثانیه تا ۱۰ گیگابیت بر ثانیه مناسباند.

کابل‌های فیبر نوری:

برای مسافتهای طولانی و پهنای باند بالا (تا ۱۰۰ گیگابیت بر ثانیه) استفاده میشوند.

مقاومت بیشتری در برابر نویز الکترومغناطیسی دارند.

۲. پچ پنل (Patch Panel)

پچ پنل یک رابط سازماندهی شده برای اتصال کابل‌های شبکه به سوئیچ‌ها یا روترها می‌باشد. مزایای آن عبارتند از:

مدیریت آسانتر کابل‌ها و کاهش آشفتگی فیزیکی.

امکان تغییرات سریع در اتصالات بدون نیاز به جابهجایی کابلهای اصلی.

۳. سوکت‌های شبکه (Network Outlets)

سوکت‌ها یا همان کیستون های شبکه (که به عنوان پریز شبکه نیز شناخته می‌شوند) نقاط دسترسی کاربران به شبکه هستند و معمولاً روی دیوار یا کف نصب می‌شوند. انواع رایج آنها شامل:

سوکتهای RJ45: برای اتصال دستگاههایی مانند کامپیوتر و چاپگر.

سوکتهای ماژولار: قابلیت پیکربندی برای پشتیبانی از انواع کابلها را دارند.

۴. رک شبکه (Network Rack)

رکها محفظه‌های فلزی هستند که تجهیزات شبکه را در خود جای می‌دهند. ویژگیهای کلیدی آنها:

تهویه مناسب برای جلوگیری از overheating.

قابلیت نصب پچ پنل، سوئیچ و سایر تجهیزات در یک فضای متمرکز.

۵. پچ کوردها (Patch Cords)

این کابل‌های کوتاه برای اتصال پچ پنل به سوئیچ یا دستگاههای کاربران استفاده می‌شوند. جنس و طول آنها باید متناسب با استانداردهای شبکه انتخاب شود.

۶. سیستم مدیریت کابل (Cable Management)

این سیستم شامل ابزارهایی مانند نگهدارنده‌های کابل، داکت و لیبل‌ها می باشد که اهداف زیر را دنبال می‌کنند:

جلوگیری از گره‌خوردگی کابلها.

تسهیل عیب‌یابی و نگهداری شبکه.

۷. ابزارهای تست شبکه (Testing Tools)

ابزارهایی مانند کابل تستر و تستر فلوک برای اطمینان از سلامت کابل‌ها و اتصالات به‌کار می‌روند. تست‌های رایج شامل:

بررسی قطعی یا اتصال کوتاه در کابل.

اندازه گیری سرعت و تاخیر در انتقال داده.

مزایای استفاده از شبکه پسیو اداری

مقیاس پذیری: امکان افزودن دستگاههای جدید بدون تغییر در زیرساخت اصلی.

قابلیت اطمینان: کاهش احتمال خرابی به دلیل عدم وجود قطعات الکترونیکی پیچیده.

هزینه پایینتر: نگهداری و ارتقای شبکه‌های پسیو نسبت به شبکه‌های اکتیو مقرون به صرفه تر است.

چالشهای پیاده سازی شبکه پسیو

طراحی پیچیده: نیاز به برنامه‌ریزی دقیق برای مسیرکشی کابل‌ها و انتخاب تجهیزات مناسب.

محدودیت فاصله: کابلهای مسی در مسافتهای طولانی دچار افت سیگنال می‌شوند.

نیاز به تخصص: نصب و راه‌اندازی نیازمند نیروی متخصص است.

شبکه پسیو اداری با اجزایی مانند کابل‌ها، پچ پنل، رک و کیستون‌ها، زیربنای فیزیکی ارتباطات سازمانی را شکل می‌دهد. انتخاب تجهیزات باکیفیت مانند برند لگراند و هلوکیبل و طراحی اصولی این شبکه، نقش تعیین‌کننده‌ای در انتقال داده با کیفیت دارد. با توجه به رشد روزافزون نیاز به پهنای باند بالا، سرمایه‌گذاری روی شبکه‌های پسیو بهینه، نه تنها هزینه‌ها را کاهش میدهد، بلکه زیرساختی پایدار برای سال‌های آینده فراهم می‌کند.
