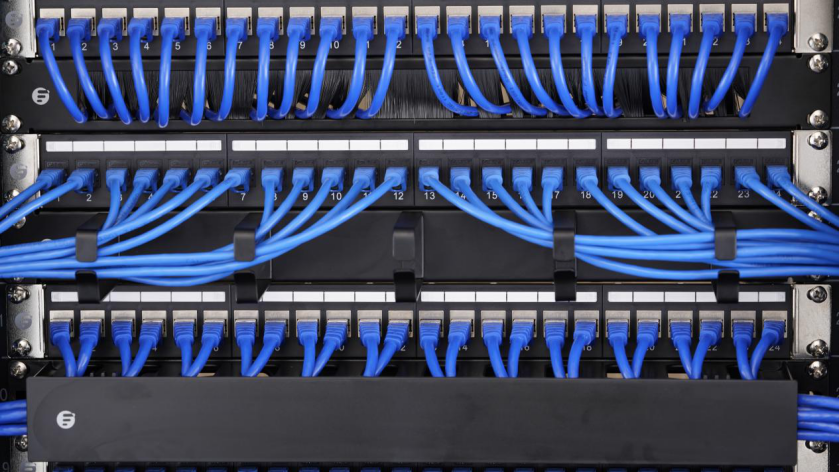

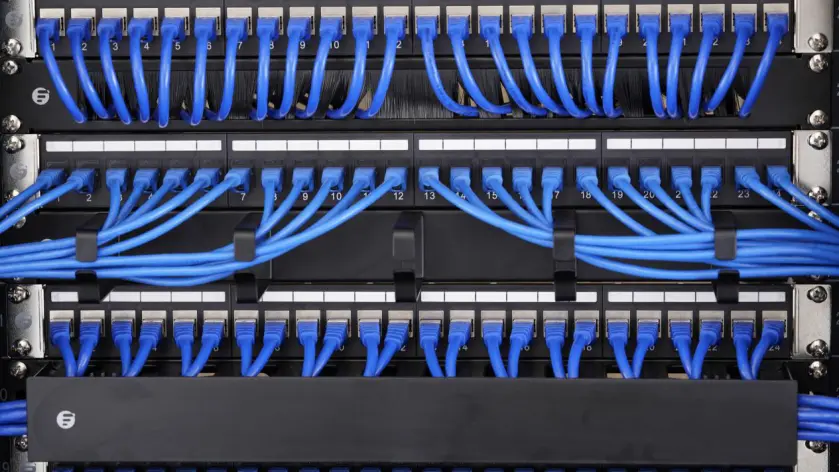

روش نصب پچ پنل و سوئیچ

راهنمای نصب پچ پنل و سوئیچ؛ از آماده‌سازی تا مدیریت حرفه‌ای کابل

در هر شبکه کامپیوتری مدرن، از یک دفتر کار کوچک تا یک دیتاسنتر عظیم، دو عنصر کلیدی برای مدیریت و توزیع داده‌ها نقشی محوری ایفا می‌کنند: پچ پنل و سوئیچ. پچ پنل به عنوان نقطه مرکزی تجمع و سازماندهی کابل‌های شبکه عمل می‌کند و سوئیچ نیز وظیفه هدایت ترافیک داده را بر عهده دارد. نصب صحیح و اصولی این دو تجهیز در کنار یکدیگر، نه تنها به نظم و زیبایی رک شبکه کمک می‌کند، بلکه تأثیر مستقیمی بر پایداری، کارایی و قابلیت عیب‌یابی شبکه دارد. به بررسی گام‌به‌گام مراحل نصب پچ پنل و سوئیچ، ابزارهای مورد نیاز، تکنیک‌های مدیریت کابل و نکات کلیدی برای ایجاد یک زیرساخت منظم و حرفه‌ای می‌پردازیم. همچنین با اشاره به کیفیت بالای کابل شبکه لگراند و محصولات لگراند در حوزه تجهیزات پسیو شبکه، شما را در انتخاب بهترین گزینه‌ها برای پروژه خود یاری خواهیم کرد.

شناخت پچ پنل و سوئیچ؛ تفاوت‌ها و نقش هر یک در شبکه

پیش از هر اقدامی برای نصب، درک صحیح از عملکرد و تفاوت‌های پچ پنل و سوئیچ ضروری است. پچ پنل یک دستگاه غیرفعال (Passive) است که به عنوان یک واسط مرکزی برای مدیریت و سازماندهی کابل‌های شبکه عمل می‌کند. این دستگاه دارای پورت‌های متعددی (معمولاً ۲۴ یا ۴۸ پورت) است که کابل‌های افقی از نقاط مختلف ساختمان به آنها متصل می‌شوند. پچ پنل‌ها با برچسب‌گذاری استاندارد پورت‌ها، فرآیند عیب‌یابی و مدیریت شبکه را به شدت تسهیل می‌کنند. همچنین استفاده از پچ پنل از آسیب به پورت‌های گران‌قیمت سوئیچ به دلیل اتصال و قطع مکرر کابل‌ها جلوگیری می‌کند. در مقابل، سوئیچ یک دستگاه فعال (Active) است که با دریافت بسته‌های داده، آنها را پردازش کرده و بر اساس آدرس MAC مقصد، به پورت مناسب هدایت می‌کند. در سیستم‌های کابل‌کشی ساختاریافته، پورت‌های سوئیچ با استفاده از پچ کوردهای کوتاه به پورت‌های پچ پنل متصل می‌شوند و بدین ترتیب، اتصال بین تجهیزات شبکه و کاربران نهایی برقرار می‌گردد. انتخاب پچ پنل لگراند با کیفیت ساخت بالا و رعایت استانداردهای بین‌المللی، گامی اساسی در جهت ایجاد یک زیرساخت شبکه پایدار و قابل اعتماد است.

ابزارهای ضروری برای نصب پچ پنل و سوئیچ

برای نصب حرفه‌ای پچ پنل و سوئیچ، تهیه مجموعه‌ای از ابزارهای تخصصی ضروری است. استفاده از ابزارهای نامرغوب یا نادرست، نه تنها زمان نصب را افزایش می‌دهد، بلکه می‌تواند به کابل‌ها و تجهیزات آسیب برساند. ابزارهای اصلی مورد نیاز عبارتند از:

سیم‌چین (Cable Cutter): برای برش دقیق کابل‌ها به طول مورد نیاز.

تستر کابل (Cable Tester): برای بررسی تداوم اتصال و تطابق با استانداردهای سیم‌کشی پس از نصب.

پیچ‌گوشتی فیلیپس و تخت: برای محکم کردن پایه‌ها و اتصال تجهیزات به رک.

ابزار پانچ (Punch Down Tool): برای اتصال سیم‌ها به پشت پچ پنل‌های استاندارد (در صورت عدم استفاده از کیستون‌های Toolless). برای محصولات لگراند سری LCS3 که از کیستون‌های بدون ابزار (Toolless) بهره می‌برند، نیازی به پانچ‌تول نیست و این امر زمان نصب را به شدت کاهش می‌دهد.

استریپر (Cable Stripper): برای برداشتن روکش خارجی کابل به اندازه استاندارد (حدود ۳ تا ۴ سانتی‌متر) بدون آسیب به عایق زوج‌های داخلی.

بست‌های کابل (Cable Ties) و بست‌های چسبی (Velcro Straps): برای دسته‌بندی و محکم کردن کابل‌ها در پشت رک. استفاده از بست‌های چسبی به دلیل قابلیت باز و بسته شدن مجدد، بر بست‌های پلاستیکی ارجحیت دارد.

مرحله اول: آماده‌سازی و برنامه‌ریزی پیش از نصب

موفقیت هر پروژه نصب، در گرو برنامه‌ریزی دقیق و آماده‌سازی مناسب است. پیش از هر اقدامی، ارتفاع رک و چیدمان تجهیزات را به دقت بررسی کنید تا مشخص شود چه تعداد واحد رک (U) برای نصب پچ پنل و سوئیچ در دسترس است. همچنین اطمینان حاصل کنید که کابل‌های شبکه با تجهیزات مورد نظر مطابقت دارند و کابل‌های مسی با فیبر نوری مخلوط نمی‌شوند. کابل شبکه لگراند در انواع مختلف Cat5e، Cat6، Cat6a و Cat8 با کیفیت ساخت بی‌نظیر عرضه می‌شود و انتخاب نوع مناسب آن بر اساس نیازهای سرعتی و پهنای باند شبکه، از اهمیت ویژه‌ای برخوردار است.

در این مرحله، موقعیت نصب پچ پنل در رک را بر اساس نحوه ورود کابل‌ها تعیین کنید. به طور کلی، سه حالت برای جانمایی پچ پنل وجود دارد:

ورودی از پایین: اگر کابل‌ها از پایین رک وارد می‌شوند، پچ پنل را در قسمت پایینی رک نصب کنید تا مسیر کابل‌ها کوتاه‌تر و منظم‌تر باشد.

ورودی از بالا: اگر کابل‌ها از بالای رک وارد می‌شوند، پچ پنل را در قسمت بالایی رک قرار دهید.

ورودی از کنار: اگر کابل‌ها از کنار رک وارد می‌شوند، بهترین گزینه نصب پچ پنل در قسمت میانی رک است.

استفاده از یک نقشه دقیق از آرایش رک (Rack Diagram) که در آن موقعیت هر تجهیزات، مسیر کابل‌ها و شماره‌گذاری پورت‌ها مشخص شده باشد، به شما کمک می‌کند تا از بروز اشتباهات و سردرگمی در حین نصب جلوگیری کنید. محصولات لگراند با ارائه مستندات فنی کامل و راهنماهای نصب، این فرآیند را برای نصابان حرفه‌ای تسهیل می‌کنند.

مرحله دوم: نصب پچ پنل و آماده‌سازی کابل‌ها

پس از برنامه‌ریزی و آماده‌سازی، نوبت به نصب فیزیکی تجهیزات می‌رسد. برای نصب پچ پنل لگراند، آن را در جایگاه تعیین‌شده روی ریل‌های رک قرار دهید و با استفاده از پیچ‌های مناسب، آن را محکم کنید. در صورت استفاده از پچ پنل‌های سری LCS3 لگراند که مجهز به سیستم Soluclip هستند، نصب بدون نیاز به پیچ و مهره و تنها با یک فشار محکم انجام می‌شود که زمان نصب را به شدت کاهش می‌دهد.

سپس کابل‌های شبکه را به طول مورد نظر برش دهید و روکش خارجی آنها را به اندازه استاندارد (حدود ۳ تا ۴ سانتی‌متر) باز کنید. در کابل‌های شیلددار، فویل و سیم زهکش را به عقب تا کنید. زوج‌های سیم را بر اساس استاندارد T568B (متداول در ایران) از هم جدا کرده و به ترتیب صحیح مرتب کنید. اگر از کیستون‌های Toolless محصولات لگراند استفاده می‌کنید، کافی است هر زوج سیم را در جایگاه مربوطه روی کیستون قرار دهید و کلیپ را ببندید. در غیر این صورت، با استفاده از پانچ‌تول، سیم‌ها را در شیارهای پشت پچ پنل فشار دهید تا اتصال کامل شود. پس از اتمام اتصال تمام کابل‌ها، از بست‌های کابل برای دسته‌بندی و محکم کردن کابل‌ها در پشت پچ پنل استفاده کنید تا از کشش و فشار بر روی اتصالات جلوگیری شود.

مرحله سوم: نصب سوئیچ و اتصال پچ کوردها

پس از نصب پچ پنل و اتمام کابل‌کشی، نوبت به نصب سوئیچ می‌رسد. سوئیچ را در موقعیت مناسب روی رک (معمولاً در مجاورت پچ پنل) قرار دهید و با پیچ‌های مخصوص آن را محکم کنید. دقت کنید که فضای کافی بین پچ پنل و سوئیچ برای عبور پچ کوردها و جریان هوا وجود داشته باشد.

حالا نوبت به اتصال پچ کوردها است. پچ کورد لگراند با کیفیت ساخت بالا و هادی‌های رشته‌ای (Stranded) که انعطاف‌پذیری مناسبی دارند، گزینه‌ای ایده‌آل برای این اتصالات هستند. طول پچ کوردها را تا حد ممکن کوتاه انتخاب کنید تا از شلوغی و افت سیگنال جلوگیری شود. یک سر پچ کورد را به پورت مربوطه روی پچ پنل و سر دیگر را به پورت متناظر روی سوئیچ متصل کنید. در این مرحله، باید بر اساس نقشه از پیش تعیین‌شده، مشخص کنید که هر پورت سوئیچ به کدام پورت پچ پنل متصل می‌شود. این نقشه‌برداری دقیق، فرآیند عیب‌یابی و تغییرات آینده را به شدت تسهیل می‌کند. برای مثال، پورت شماره ۱ پچ پنل (که به اتاق مدیر متصل است) باید به پورت شماره ۱ سوئیچ متصل شود.

مدیریت حرفه‌ای کابل‌ها؛ کلید نظم و کارایی

مدیریت صحیح کابل‌ها، یکی از مهم‌ترین جنبه‌های نصب پچ پنل و سوئیچ است که اغلب نادیده گرفته می‌شود. یک رک با کابل‌های نامرتب، نه تنها ظاهری ناخوشایند دارد، بلکه جریان هوا را مختل کرده، عیب‌یابی را دشوار می‌سازد و احتمال بروز خطا را افزایش می‌دهد. برای مدیریت اصولی کابل‌ها، از ترکیبی از ابزارهای مدیریت کابل افقی و عمودی استفاده کنید.

مدیریت کابل‌های افقی که بین پچ پنل و سوئیچ قرار می‌گیرند، شامل استفاده از پنل‌های مدیریت کابل با حلقه‌های D، داکت‌های برس‌دار و بست‌های پارچه‌ای است. این ابزارها به هدایت منظم پچ کوردها از پورت‌های پچ پنل به سمت سوئیچ کمک می‌کنند و از گره‌خوردگی و خمش بیش از حد کابل‌ها جلوگیری می‌کنند. مدیریت کابل‌های عمودی نیز با استفاده از راهنماهای عمودی دارای حلقه‌های D یا انگشتان شعاع خمش، به پشتیبانی از کابل‌ها در کناره‌های رک کمک کرده و از رعایت شعاع خمش استاندارد اطمینان حاصل می‌کنند. بست‌های چسبی (Velcro) به دلیل قابلیت باز و بسته شدن مجدد، بر بست‌های پلاستیکی ارجحیت دارند و امکان تغییرات آتی را بدون آسیب به کابل‌ها فراهم می‌کنند.

لیبل گذاری؛ زبان مشترک مدیریت شبکه

لیبل گذاری دقیق کابل‌ها و پورت‌ها، یکی از اصول طلایی در مدیریت شبکه‌های حرفه‌ای است. هر کابل باید در هر دو انتها با یک لیبل یکسان مشخص شود تا مسیر آن به راحتی قابل شناسایی باشد. همچنین پورت‌های پچ پنل و سوئیچ باید شماره‌گذاری شده و اطلاعات مربوط به هر پورت (مانند شماره اتاق، نام کاربر یا نوع سرویس) در یک مستند مرکزی ثبت شود. محصولات لگراند با ارائه فضای کافی برای لیبل گذاری روی پچ پنل‌ها و کیستون‌ها، این فرآیند را تسهیل می‌کنند. لیبل گذاری استاندارد، زمان عیب‌یابی را به شدت کاهش می‌دهد و به تیم پشتیبانی امکان می‌دهد تا در سریع‌ترین زمان ممکن، مشکلات را شناسایی و رفع کنند.

بررسی نهایی و تست اتصالات

پس از اتمام نصب و مدیریت کابل‌ها، انجام یک بررسی نهایی و تست اتصالات ضروری است. ابتدا یک بازرسی بصری انجام دهید تا مطمئن شوید همه چیز در جای خود قرار گرفته، کابل‌ها به درستی دسته‌بندی شده‌اند و هیچ اتصال شل یا نامناسبی وجود ندارد. سپس با استفاده از تستر کابل، تمامی مسیرهای ارتباطی را از پچ پنل تا سوئیچ تست کنید تا از تداوم اتصال، عدم وجود خطای سیم‌کشی و تطابق با استانداردهای T568A/B اطمینان حاصل کنید. در پروژه‌های بزرگ و حساس، استفاده از دستگاه‌های تست پیشرفته مانند Fluke برای اندازه‌گیری پارامترهای کیفی مانند تضعیف سیگنال، تداخل متقاطع و بازگشت سیگنال توصیه می‌شود. کابل شبکه لگراند با کیفیت ساخت بالا و تطابق کامل با استانداردهای بین‌المللی، به راحتی از این تست‌ها با حاشیه اطمینان قابل قبولی عبور می‌کند.

کلام آخر

نصب صحیح پچ پنل و سوئیچ، فراتر از یک کار فنی ساده، یک سرمایه‌گذاری استراتژیک برای آینده شبکه شماست. یک زیرساخت منظم، استاندارد و با کیفیت، نه تنها عملکرد و پایداری شبکه را تضمین می‌کند، بلکه هزینه‌های نگهداری و عیب‌یابی را به شدت کاهش می‌دهد. استفاده از محصولات لگراند از جمله کابل شبکه لگراند، پچ پنل لگراند و پچ کورد لگراند، با کیفیت ساخت بی‌نظیر، تطابق کامل با استانداردهای بین‌المللی و گارانتی معتبر، اطمینان خاطری را برای مدیران شبکه به ارمغان می‌آورد که سرمایه‌گذاری آنها برای سال‌های آینده محفوظ است.
