راهنمای استفاده حرفه‌ای از ابزار پانچ داون (Lay-up Tool) در کابل‌کشی شبکه

ابزار پانچ داون (Lay-up Tool)؛ کلید طلایی اتصالات پایدار در کابل‌کشی شبکه

در دنیای شبکه‌های کامپیوتری و زیرساخت‌های مخابراتی، کیفیت اتصالات نهایی، نقشی تعیین‌کننده در عملکرد کلی سیستم ایفا می‌کند. بی‌شمار بار دیده شده که با وجود استفاده از باکیفیت‌ترین کابل شبکه لگراند و سایر تجهیزات پسیو استاندارد، مشکلاتی نظیر قطعی، نویز، کاهش سرعت و خطاهای انتقال، ریشه در اتصالات ناقص و غیراصولی دارد. اینجاست که اهمیت یک ابزار به ظاهر ساده اما فوق‌العاده حیاتی، یعنی ابزار پانچ داون (پانچ تول یا کرون) به خوبی نمایان می‌شود. ابزار پانچ داون، که با نام‌های ابزار کرون، پانچ تول ۶۶ یا ۱۱۰ نیز شناخته می‌شود، ابزاری دستی و تخصصی است که به تکنسین‌های شبکه و برقکاران کمک می‌کند تا سیم‌ها را با دقت میکرومتری درون شیارهای اتصال‌دهنده‌های عایق‌بر (IDC) جایگذاری کرده، آن را محکم قفل نمایند و هم‌زمان، اضافات سیم را به طور تمیز قطع کنند. استفاده صحیح از این ابزار، نه تنها سرعت نصب را به شدت افزایش می‌دهد، بلکه کیفیت اتصال مکانیکی و الکتریکی را به سطحی می‌رساند که از بروز خطاهای مخرب و هزینه‌بر در آینده جلوگیری می‌کند.

ابزار پانچ داون چیست و چرا در کابل‌کشی شبکه ضروری است؟

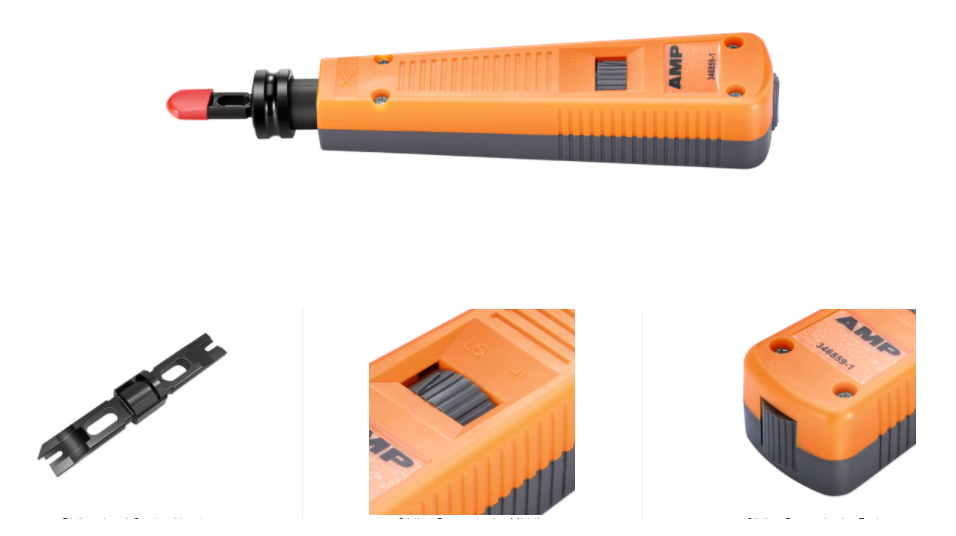

ابزار پانچ داون، ابزاری است که به طور اختصاصی برای اتصال سیم‌های مسی (معمولاً با ضخامت ۲۲ تا ۲۶ AWG) به بلوک‌های اتصال، کیستون‌های شبکه و پچ پنل‌ها طراحی شده است. ساختار این ابزار شامل یک دسته ارگونومیک، یک مکانیزم فنری با قابلیت تنظیم نیروی ضربه و یک تیغه قابل تعویض در نوک آن می‌شود. زمانی که تکنسین ابزار را بر روی سیم قرار داده و فشار می‌دهد، مکانیزم فنری فعال شده و با نیرویی کنترل‌شده، سیم را به عمق شکاف IDC می‌راند. این شکاف، عایق سیم را بریده و تماس فلزی محکمی بین هادی مسی و ترمینال سوکت برقرار می‌کند. در همان لحظه، لبه تیز تیغه، قسمت اضافی سیم را دقیقاً از لبۀ سوکت قطع کرده و اتصالی تمیز، یکدست و بدون پرز یا زائده ایجاد می‌کند. این فرآیند دوگانه (جاگذاری و برش) در یک حرکت، یکی از مهم‌ترین دلایل استفاده از این ابزار است؛ زیرا اگر برش اضافی سیم با ابزار دیگری مثل سیم‌چین انجام شود، احتمال ایجاد زائده‌های فلزی یا بریدگی ناقص وجود دارد که می‌تواند باعث اتصال کوتاه یا نویز شود.

تیغه‌های ابزار پانچ داون و تطابق با استانداردهای جهانی

یکی از نکات بسیار مهم در استفاده حرفه‌ای از ابزار پانچ داون، آگاهی از انواع تیغه‌های آن است. این تیغه‌ها در دو استاندارد اصلی ۶۶ و ۱۱۰ تولید می‌شوند که هر کدام برای نوع خاصی از بلوک‌های اتصال طراحی شده‌اند. بلوک ۶۶ (نوع B) که عمدتاً در شبکه‌های تلفن قدیمی کاربرد دارد، دارای چینش خاصی از ترمینال‌هاست و با تیغه‌های مخصوص خود پانچ می‌شود. در مقابل، بلوک ۱۱۰ که استاندارد مدرن در شبکه‌های داده، کیستون‌های Cat5e، Cat6 و بالاتر است، با تیغه‌های ۱۱۰ پانچ می‌شود. امروزه در شبکه‌های کامپیوتری، به ویژه در پروژه‌هایی که از کابل شبکه لگراند در رده‌های Cat6 و Cat6a استفاده می‌شود، بلوک‌های ۱۱۰ کاملاً غالب هستند. ابزارهای پانچ داون مدرن اغلب دارای تیغه‌های دوطرفه با قابلیت چرخش ۱۸۰ درجه هستند تا کاربر بتواند با یک ابزار، هر دو استاندارد ۶۶ و ۱۱۰ را پوشش دهد. همچنین انتخاب ابزار با تیغه‌های قابل تعویض و باکیفیت، برای جلوگیری از کند شدن تیغه و کاهش کیفیت برش، بسیار حائز اهمیت است.

گام‌به‌گام با ابزار پانچ داون؛ از آماده‌سازی تا اتصال نهایی

برای دستیابی به یک اتصال حرفه‌ای، رعایت دقیق مراحل زیر با ابزار پانچ داون ضروری است. این مراحل برای هر دو نوع کیستون و پچ پنل یکسان است.

مرحله اول: آماده‌سازی کابل

ابتدا با استفاده از کابل‌کن مخصوص، حدود ۵ تا ۶ سانتی‌متر از روکش خارجی کابل شبکه لگراند را به دقت باز کنید. دقت کنید به عایق زوج‌های سیم داخلی آسیبی نرسد. اگر کابل شیلددار است، فویل و سیم زهکش را به عقب تا بزنید.

مرحله دوم: مرتب‌سازی و صاف کردن سیم‌ها

زوج‌های سیم را بر اساس استاندارد T568B (که رایج‌ترین استاندارد در ایران است) مرتب کنید. ترتیب رنگ‌ها عبارت است از: سفید-نارنجی، نارنجی، سفید-سبز، آبی، سفید-آبی، سبز، سفید-قهوه‌ای، قهوه‌ای. سیم‌ها را کاملاً صاف کنید و از باز کردن بیش از حد تابیدگی آن‌ها (حداکثر ۱.۳ سانتی‌متر) خودداری کنید تا از تداخل سیگنال جلوگیری شود.

مرحله سوم: قرار دادن سیم‌ها در شیارهای سوکت

کیستون یا بلوک اتصال را روی میز کار محکم کنید. سیم‌های مرتب شده را مطابق با راهنمای رنگی روی کیستون، در شیارهای مربوطه قرار دهید. مطمئن شوید هر سیم تا انتهای شیار و دقیقاً در جای خود قرار گرفته است.

مرحله چهارم: پانچ کردن با ابزار

تیغه مناسب (۱۱۰ برای اکثر شبکه‌های مدرن) را روی ابزار پانچ نصب کنید. ابزار را عمود بر سطح سوکت قرار دهید به طوری که تیغه روی سیم قرار گیرد و ضلع برش‌دهنده رو به خارج سیم باشد. با یک فشار محکم و سریع بر دسته، مکانیزم فنری فعال شده و سیم را در شکاف IDC فرو می‌برد و اضافه آن را می‌برد. این کار را برای هر ۸ سیم تکرار کنید. در صورت استفاده از ابزار با قابلیت تنظیم نیرو، از تنظیمات استاندارد استفاده کنید.

مرحله پنجم: بازرسی و نصب درپوش

پس از اتمام پانچ، به دقت بازرسی کنید که هیچ سیمی بیرون نزده باشد و سطح برش‌ها کاملاً تمیز باشد. در صورت وجود سیم اضافی، با یک سیم‌چین ظریف آن را بردارید. سپس درپوش محافظ کیستون را روی آن ببندید تا از اتصال در برابر گرد و غبار و کشش محافظت کند.

اشتباهات رایج در استفاده از ابزار پانچ داون و راهکارهای جلوگیری

متأسفانه، حتی با وجود بهترین کابل شبکه لگراند و باکیفیت‌ترین تجهیزات، اشتباهات در استفاده از ابزار پانچ داون می‌تواند کیفیت شبکه را به شدت کاهش دهد. مهم‌ترین این اشتباهات عبارتند از: چرخش ابزار به هنگام پانچ (که باعث پهن شدن شکاف IDC و اتصال ناقص می‌شود)، استفاده از تیغه اشتباه (که باعث آسیب به کیستون یا عدم برش کامل سیم می‌شود)، و فشار ناگهانی یا استفاده از ابزار با فنر خراب (که منجر به اتصال شل یا شکستن سیم می‌شود). همچنین، قرار دادن سیم‌ها با رنگ‌بندی اشتباه، یکی از شایع‌ترین خطاهاست که مستقیماً باعث تست فلوک (Fluke) و رد شدن اتصال می‌شود. برای جلوگیری از این خطاها، تکنسین‌ها باید همواره از ابزار با کیفیت و کالیبره استفاده کنند، پیش از پانچ، رنگ‌بندی را مجدداً چک کنند، و پس از اتمام، اتصال را با تستر شبکه (ترجیحاً Fluke) به صورت کامل تست نمایند.

اهمیت انتخاب کابل با کیفیت در کنار ابزار پانچ داون

هر چقدر هم که ابزار پانچ داون با کیفیت باشد و تکنسین با دقت تمام کار کند، اگر کابل شبکه لگراند با کیفیت نباشد، نتیجه نهایی مطلوب نخواهد بود. کابل‌های بی‌کیفیت با هادی‌های CCA، عایق نازک و نامنظم، یا قطر هادی غیراستاندارد، نمی‌توانند اتصال IDC محکمی ایجاد کنند. در چنین مواردی، تیغه پانچ ممکن است عایق را به درستی نبرد یا هادی را بیش از حد فشار دهد و باعث شکستگی شود. در مقابل، کابل شبکه لگراند با هادی مسی خالص، خلوص بالا و ضخامت دقیق ۲۳ یا ۲۴ AWG، به بهترین شکل با شکاف‌های IDC کیستون‌های ۱۱۰ سازگار است و اتصالی مطمئن با کمترین مقاومت تماسی و بالاترین استحکام مکانیکی فراهم می‌آورد. به همین دلیل است که در پروژه‌های حرفه‌ای، همواره استفاده هم‌زمان از کابل و کیستون‌های باکیفیت مانند محصولات سری LCS³ لگراند و ابزارهای پانچ استاندارد توصیه می‌شود.

ابزار پانچ داون، سرمایه‌گذاری برای شبکه‌ای پایدار

ابزار پانچ داون (Lay-up Tool) یک ابزار حیاتی و غیرقابل‌جایگزین در کابل‌کشی حرفه‌ای شبکه است که نقش مستقیمی در کیفیت اتصالات و پایداری کل شبکه دارد. استفاده صحیح از این ابزار، همراه با دانش کافی در مورد استانداردهای رنگ‌بندی (T568A/B)، آشنایی با انواع تیغه‌ها و بلوک‌ها، و رعایت اصول فنی مانند عدم باز کردن بیش از حد زوج‌ها و استفاده از نیروی مناسب، تضمین‌کننده اتصالاتی با کیفیت بالا است. با این حال، باید به خاطر داشت که بهترین عملکرد زمانی حاصل می‌شود که این ابزار در کنار تجهیزات باکیفیت، به ویژه کابل شبکه لگراند و کیستون‌ شبکه لگراند استاندارد، به کار گرفته شود. سرمایه‌گذاری بر روی ابزار مناسب و یادگیری تکنیک‌های صحیح استفاده از آن، نه تنها زمان نصب را کاهش می‌دهد، بلکه از هزینه‌های سرسام‌آور عیب‌یابی و رفع مشکلات در آینده جلوگیری می‌کند و زیرساختی پایدار و قابل اعتماد برای انتقال داده‌ها فراهم می‌آورد.
