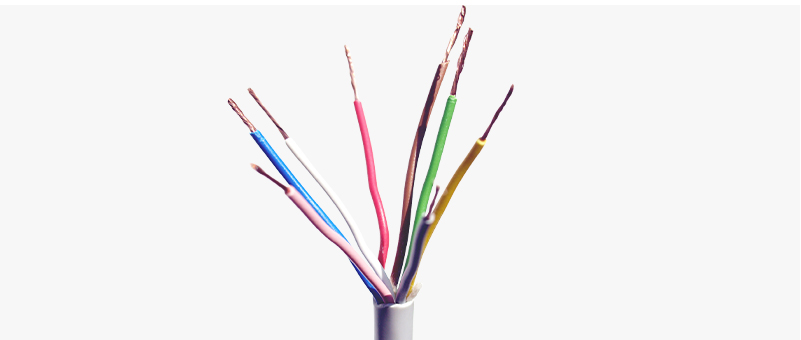

بررسی انواع کابل های زوج به هم تابیده

 کابل‌های زوج به هم تابیده (Twisted Pair) امروزه به‌عنوان رایج‌ترین نوع کابل‌های مورد استفاده در شبکه‌های اترنت و سیستم‌های تلفنی شناخته می‌شوند. اما چقدر با این نوع کابل‌ها آشنا هستید؟ چه ویژگی‌هایی آن‌ها را از سایر کابل‌ها متمایز می‌کند و چند نوع کابل زوج به هم تابیده وجود دارد؟ در اینجا، پاسخ تمام سوالات خود را خواهید یافت. با ما همراه باشید.

معرفی کابل زوج به هم تابیده

کابل زوج به هم تابیده نوعی کابل است که از دو سیم عایق‌بندی شده تشکیل شده است. این سیم‌ها به‌صورت موازی و با الگوی تابیده‌شده در کنار هم قرار می‌گیرند تا سازگاری الکترومغناطیسی را بهبود بخشند. با تابیدن سیم‌ها، بخشی از سیگنال‌های نویز در یک جهت (ارسال) و بخش دیگر در جهت مخالف (دریافت) حرکت می‌کنند. این تابش به کاهش اثرات مغناطیسی روی سیم‌ها کمک می‌کند و امواج خارجی به دلیل تابش‌های مختلف خنثی می‌شوند. به زبان ساده، در مقایسه با یک هادی تک یا یک جفت سیم بدون تابیده، کابل زوج به هم تابیده تابش الکترومغناطیسی را کاهش داده و تداخل بین جفت‌های مجاور (Crosstalk) را به حداقل می‌رساند. این کابل‌ها بر اساس استاندارد EIA/TIA-568 و ویژگی‌های الکتریکی‌شان به دسته‌های Cat5e، Cat6، Cat7 و Cat8 تقسیم می‌شوند.

انواع کابل زوج به هم تابیده

برای افزایش ایمنی در برابر نویز، کابل‌های زوج به هم تابیده ممکن است دارای محافظ باشند. کابل‌های دارای محافظ به‌عنوان کابل‌های زوج به هم تابیده محافظ‌دار (STP) و کابل‌های بدون محافظ به‌عنوان کابل‌های زوج به هم تابیده بدون محافظ (UTP) شناخته می‌شوند. در ادامه به تفاوت‌های این دو نوع کابل می‌پردازیم.

کابل زوج به هم تابیده بدون محافظ (UTP)

کابل UTP یک کابل شبکه کم‌هزینه است که از دو سیم عایق‌بندی شده تشکیل شده و با یک پوشش پلاستیکی محافظت می‌شود. این کابل‌ها فاقد محافظ فویل یا بافت‌بندی هستند، بنابراین قطر کمتری دارند. سایز ۲۴ AWG (مخفف American Wire Gauge) رایج‌ترین اندازه برای کابل‌های UTP است. برخی شرکت‌ها مانند FS کابل‌های نازک‌تری مانند کابل‌های Cat6 28AWG ارائه می‌دهند که از پهنای باند حداکثر ۵۵۰ مگاهرتز و اترنت ۱۰۰۰Base-T پشتیبانی می‌کنند و امکان انتقال داده‌های مطمئن‌تر را فراهم می‌کنند. کابل‌های UTP نازک‌تر به راحتی از فضاهای تنگ و پنل‌های مدیریت کابل عبور می‌کنند و به بهبود جریان هوا و کاهش خطر downtime شبکه کمک می‌کنند.

کاربردهای کابل زوج به هم تابیده بدون محافظ

علاوه بر استفاده در شبکه‌های اترنت و سیستم‌های تلفنی، کابل UTP رایج‌ترین کابل مورد استفاده در شبکه‌های کامپیوتری است. با بهبود پهنای باند کابل‌های UTP، این کابل‌ها اکنون در برخی کاربردهای ویدئویی مانند دوربین‌های مداربسته نیز استفاده می‌شوند.

مزایای کابل زوج به هم تابیده بدون محافظ

     هزینه کمتر در مقایسه با سایر انواع رسانه‌های شبکه.

     سازگاری بالا با اکثر سیستم‌های شبکه‌ای و عدم نیاز به اتصال به زمین.

     اندازه کوچک‌تر که نصب را آسان‌تر می‌کند و فضای کمتری در داکت‌ها اشغال می‌کند.

کابل زوج به هم تابیده محافظ‌دار (SFTP)

 کابل SFTP مشابه کابل UTP است، اما دارای یک لایه محافظ فویل یا بافت‌بندی مسی است که به محافظت از سیگنال‌های کابل در برابر تداخل کمک می‌کند و در نتیجه انتقال داده‌ها را سریع‌تر می‌کند. کابل‌های STP با جذب تداخل به محافظ و هدایت آن به یک کابل زمین‌شده کار می‌کنند. بر اساس نوع محافظ، کابل‌های STP به دو نوع تقسیم می‌شوند: کابل‌های زوج به هم تابیده فویل‌دار (FTP) و کابل‌های زوج به هم تابیده محافظ/فویل‌دار (SFTP). کابل‌های FTP معمولاً از سیم‌ها و عایق‌ها تشکیل شده‌اند و هر جفت سیم تابیده در یک محافظ فویل پیچیده شده است تا از تداخل الکترومغناطیسی (EMI) و Crosstalk محافظت کند. کابل‌های SFTP دارای یک محافظ بافت‌بندی‌شده هستند که هر جفت سیم مسی عایق‌بندی شده را احاطه کرده و بالاترین سطح محافظت در برابر EMI و Crosstalk را فراهم می‌کند.

کاربردهای کابل زوج به هم تابیده محافظ‌دار

 کابل‌های SFTP به‌طور گسترده در شبکه‌های کامپیوتری و تلفنی استفاده می‌شوند، از جمله اتصالات اترنت برای شبکه‌های کامپیوتری و اتصالات تلفنی تجاری و مسکونی. با توجه به دوام و طول عمر بالای کابل‌های STP و ویژگی‌های محافظتی آن‌ها، این کابل‌ها در محیط‌های صنعتی با میزان بالای تداخل الکترومغناطیسی، مانند کارخانه‌های دارای تجهیزات الکترونیکی بزرگ، نیز استفاده می‌شوند.

مزایای کابل زوج به هم تابیده محافظ‌دار

     کاهش احتمال Crosstalk و محافظت در برابر تداخل.

     پشتیبانی از سرعت انتقال داده بالاتر.

    انتقال داده‌ها با امنیت بیشتر.

 کابل زوج به هم تابیده ساده‌ترین رسانه انتقال است. ویژگی منحصر به فرد آن در خنثی‌کردن تداخل الکترومغناطیسی از منابع خارجی، آن را از سایر انواع کابل‌ها متمایز می‌کند. در این مقاله به دو نوع مختلف این کابل‌ها (STP و UTP) و کاربردها و مزایای هر یک پرداختیم. امیدواریم این اطلاعات به شما کمک کند تا درک بهتری از کابل‌های زوج به هم تابیده داشته باشید. اگر به دنبال کابل‌های زوج به هم تابیده با عملکرد بالا برای شبکه‌های ساختاریافته خود هستید، شرکت‌هایی مانند لگراند طیف گسترده‌ای از کابل‌های بدون محافظ و محافظ‌دار با دسته‌های مختلف (Cat5e/6/6a/7/8) و سایزهای مختلف (۲۴/۲۶/۲۸ AWG) ارائه می‌دهند که برای پاسخگویی به نیازهای شما طراحی شده‌اند. لطفا با شرکت آلما شبکه نماینده کابل های شبکه لگراند در تماس باشید.
