مشخصه AWG در کابل های شبکه

در دنیای فناوری و ارتباطات، کابل های شبکه نقش حیاتی در انتقال داده ها ایفا می کنند. یکی از مهم ترین پارامترهایی که در انتخاب کابل شبکه باید به آن توجه کرد، مشخصه AWG است. اما AWG چیست و چه تأثیری بر عملکرد کابل دارد؟

AWG چیست؟

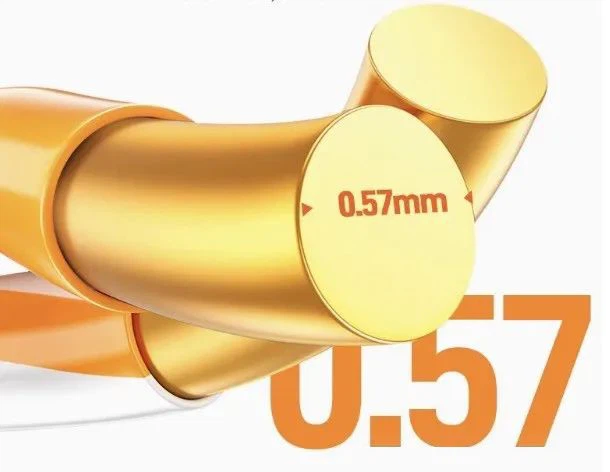

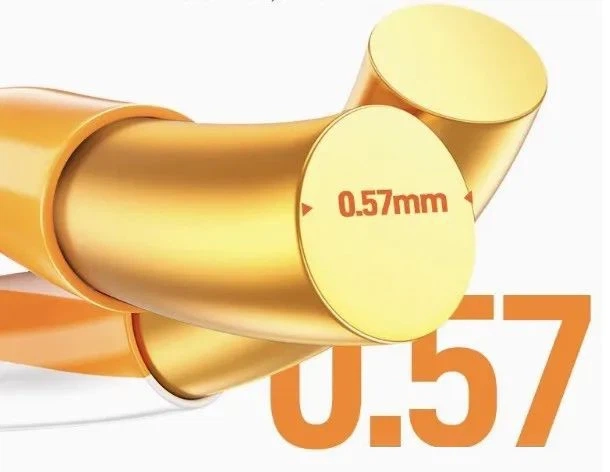

AWG مخفف عبارت American Wire Gauge است که به عنوان یک استاندارد آمریکایی برای سنجش قطر سیم ها و کابل ها به کار می رود. این استاندارد که با نام Brown & Sharpe Wire Gauge نیز شناخته می شود، تعیین می کند که هر سیم با چه قطری تولید شده است.

نحوه محاسبه AWG

عدد قبل از AWG (مانند 24AWG یا 26AWG) نشان دهنده تعداد مراحل کشش سیم در فرآیند تولید است. به عبارت دیگر:

هرچه عدد AWG بزرگ تر باشد، سیم از قالب های بیشتری عبور کرده و در نتیجه نازک تر است.

هرچه عدد AWG کوچک تر باشد، سیم ضخیم تر بوده و مقاومت الکتریکی کمتری دارد.

به عنوان مثال:

24AWG ضخیم تر از 26AWG است.

28AWG نازک تر از 24AWG است.

این رابطه معکوس به این معناست که سیم های با AWG پایین تر (مثلاً 22AWG) برای انتقال جریان های بالاتر مناسب تر هستند، زیرا مقاومت کمتری دارند.

تأثیر AWG بر عملکرد کابل شبکه

مقاومت الکتریکی و افت سیگنال

بر اساس اصول فیزیک، هرچه قطر سیم بیشتر باشد، مقاومت الکتریکی آن کمتر است. این موضوع در کابل های شبکه اهمیت زیادی دارد، زیرا:

کابل های ضخیم تر (مثل 23AWG یا 24AWG) افت سیگنال کمتری در مسافت های طولانی دارند.

کابل های نازک تر (مثل 26AWG یا 28AWG) ممکن است در فواصل طولانی با افت سیگنال مواجه شوند.

انعطاف پذیری و نصب آسان تر

کابل های با AWG بالاتر (نازک تر) انعطاف پذیری بیشتری دارند و برای نصب در محیط های پرتراکم مانند دیتاسنترها مناسب تر هستند. به طور مثال:

کابل 28AWG فضای کمتری اشغال می کند و برای کابل کشی های با تراکم بالا ایده آل است.

کابل 24AWG به دلیل ضخامت بیشتر، انعطاف کمتری دارد اما برای مسافت های طولانی گزینه بهتری است.

مصرف مس و هزینه تولید

سیم های ضخیم تر به مس بیشتری نیاز دارند، بنابراین هزینه تولید آنها بالاتر است. در مقابل، کابل های نازک تر مقرون به صرفه تر هستند اما ممکن است در برخی کاربردها محدودیت داشته باشند.

کاربردهای مختلف AWG در کابل های شبکه

کابل های CAT5e و CAT6

کابل CAT5e معمولاً در سایزهای 24AWG تا 26AWG تولید می شود.

کابل CAT6 عموماً از 23AWG یا 24AWG استفاده می کند تا پهنای باند بالاتر را پشتیبانی کند.

کابل CAT6A اغلب ضخیم تر (22AWG یا 23AWG) است تا نویز کمتری داشته باشد.

کابل های مخصوص دیتاسنترها

در محیط هایی مانند راک های سرور که تراکم کابل ها بسیار بالاست، استفاده از کابل های 28AWG می تواند تا 30% فضای کمتری اشغال کند و مدیریت کابل ها را آسان تر نماید.

کابل های HDMI و ویدیویی

AWG تنها مختص کابل های شبکه نیست، بلکه در کابل های HDMI، USB، و کابل های صوتی و تصویری نیز کاربرد دارد. معمولاً کابل های با AWG پایین تر (مثل 22AWG) برای انتقال سیگنال های با کیفیت تر ترجیح داده می شوند.

تلرانس قطر سیم و اهمیت آن در کیفیت کابل

در فرآیند تولید کابل شبکه، قطر سیم ممکن است کمی بزرگ تر یا کوچک تر از مقدار استاندارد باشد که به این اختلاف، تلرانس می گویند.

چرا تلرانس مهم است؟

تلرانس مثبت (قطر بیشتر از حد استاندارد): ممکن است باعث فشار بیش از حد به کانکتورها شود و اتصال را دچار مشکل کند.

تلرانس منفی (قطر کمتر از حد استاندارد): موجب افزایش مقاومت الکتریکی و افت سیگنال می شود.

استانداردهای بین المللی مانند TIA/EIA-568-B و ISO/IEC 11801 محدوده مجاز برای تلرانس را تعیین کرده اند تا از عملکرد بهینه کابل اطمینان حاصل شود.

چگونه کابل با AWG مناسب انتخاب کنیم؟

برای مسافت های طولانی: کابل های 24AWG یا 23AWG بهتر هستند.

برای محیط های پرتراکم: کابل های 26AWG یا 28AWG انعطاف پذیری بیشتری دارند.

برای مصارف عمومی: کابل 24AWG تعادل خوبی بین کیفیت و قیمت ارائه می دهد.

با توجه به نیاز خود و شرایط محیطی، می توانید بهترین گزینه را انتخاب کنید. امیدواریم این مقاله به شما در انتخاب صحیح کابل شبکه کمک کرده باشد.

AWG یک معیار اساسی در تعیین کیفیت کابل شبکه است. با شناخت این پارامتر، می توانید از پایداری سیگنال، کاهش نویز، و طول عمر بیشتر کابل های خود اطمینان حاصل کنید.
