پچ پنل Cat6ASFTP LCS3 لگراند 33772

معرفی پچ پنل ۲۴ پورت Cat6A SFTP سری LCS³ لگراند – کد ۳۳۷۷۲

 در شبکه‌های مدرن، مرز بین «کافی بودن» و «کامل بودن» با چه چیزی تعیین می‌شود؟ پاسخ، سرعت ۱۰ گیگابیت بر ثانیه است. شاید امروز شبکه شما با کابل Cat6 و پچ پنل‌های معمولی به خوبی کار کند، اما فردایی نزدیک، حجم داده‌های سازمان شما چندین برابر خواهد شد. استریم ویدئوی 4K، پشتیبان‌گیری همزمان از صدها کاربر، تماس‌های ویدئویی مدیریتی و ورود تدریجی فناوری‌هایی مثل واقعیت افزوده و محاسبات ابری لبه (Edge Computing)، همگی تشنه پهنای باندی هستند که Cat6 دیگر قادر به تأمین آن نیست.

 اینجاست که استاندارد Cat6A (Category 6 Augmented) وارد می‌شود. این استاندارد با فرکانس ۵۰۰ مگاهرتز (دوبرابر Cat6) و توانایی انتقال ۱۰ گیگابیت بر ثانیه در کل فاصله استاندارد ۱۰۰ متر (برخلاف Cat6 که فقط تا ۵۵ متر این سرعت را می‌دهد)، پلی است بین شبکه‌های امروزی و زیرساخت‌های فردا. پچ پنل مسطح (Flat) سری LCS³ لگراند با کد فنی ۳۳۷۷۲ (معادل 033772) دقیقاً برای پشتیبانی از این استاندارد ساخته شده است. این پچ پنل ۱۹ اینچی ۲۴ پورت آماده، با کیستون‌های Cat6A STP (شیلددار)، طراحی کاست‌های ۶ تایی مجزا، سیستم نصب بدون پیچ Soluclip و مسیر ارت خودکار، یک انتخاب هوشمندانه برای سازمان‌هایی است که نمی‌خواهند ۳ سال دیگر دوباره کابل‌کشی کنند.

جدول مشخصات فنی پچ پنل لگراند LCS³ Cat6A مدل ۳۳۷۷۲

پچ پنل ۳۳۷۷۲ دقیقاً چیست و چه تفاوتی با پچ پنل‌های معمولی دارد؟

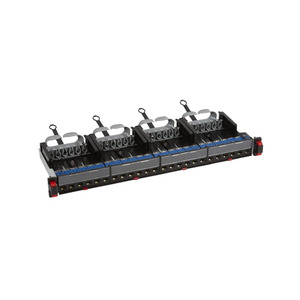

پچ پنل ۳۳۷۷۲ یک پچ پنل ۱۹ اینچی ۲۴ پورت آماده با ۲۴ عدد کیستون Cat6A STP است که برای نصب در رک‌های استاندارد شبکه و مخابراتی طراحی شده است. اما چیزی که این محصول را از هزاران پچ پنل معمولی موجود در بازار جدا می‌کند، ترکیبی از فناوری‌های نوآورانه، طراحی هوشمندانه ماژولار و سازگاری کامل با استانداردهای روز دنیا است. در ادامه به تفکیک این تفاوت‌های اساسی را بررسی می‌کنیم.

سیستم Soluclip نسل جدید – نصب بدون پیچ در چند ثانیه

هر نصابی که تا به حال پچ پنل روی رک نصب کرده باشد، از شر بستن پیچ‌ها و مهره‌ها در فضای تنگ پشت رک بی‌نصیب نمانده است. این کار نه تنها زمان‌بر است، بلکه اگر در ارتفاع انجام شود، خطرناک هم هست. اما پچ پنل ۳۳۷۷۲ به سیستم انحصاری Soluclip نسل جدید مجهز شده است. در پشت پچ پنل، چهار گیره فنری قوی با روکش پلاستیکی مقاوم جای گرفته‌اند. برای نصب، کافی است پچ پنل را روی ریل‌های رک قرار دهید و آن را محکم به سمت داخل فشار دهید تا گیره‌ها روی ریل قفل شوند. نیازی به پیچ، مهره، آچار و حتی یک دقیقه زمان اضافی نیست. برای خارج کردن پچ پنل از رک نیز کافی است گیره‌ها را با انگشت از روی ریل خارج کنید. سیستم Soluclip همچنین اتصال ارت پچ پنل به بدنه رک را به طور خودکار برقرار می‌کند.

کاست‌های ۶ تایی مجزا با خروج سریع – معماری کاملاً ماژولار

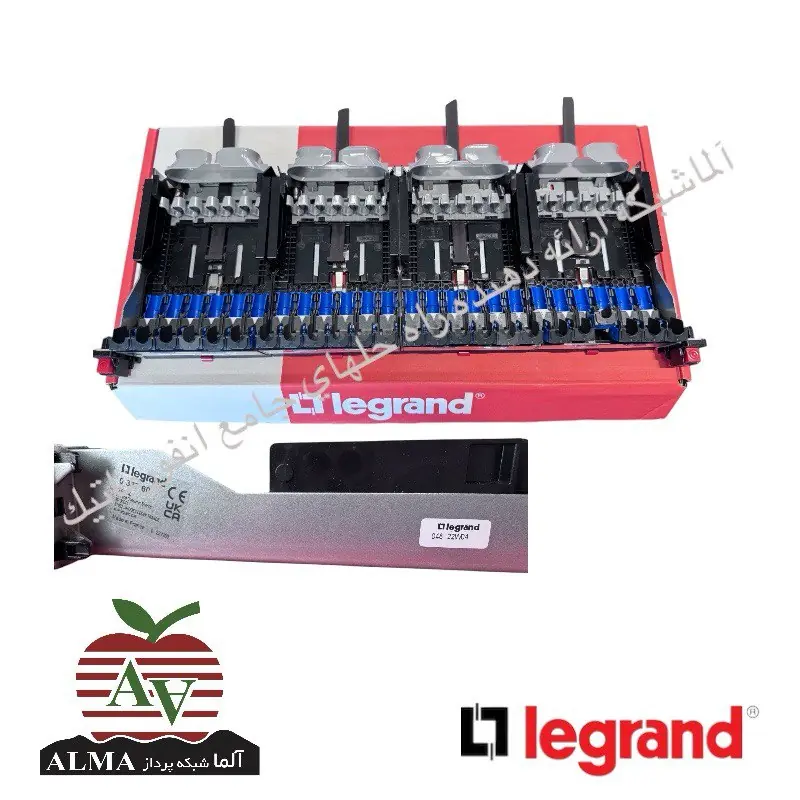

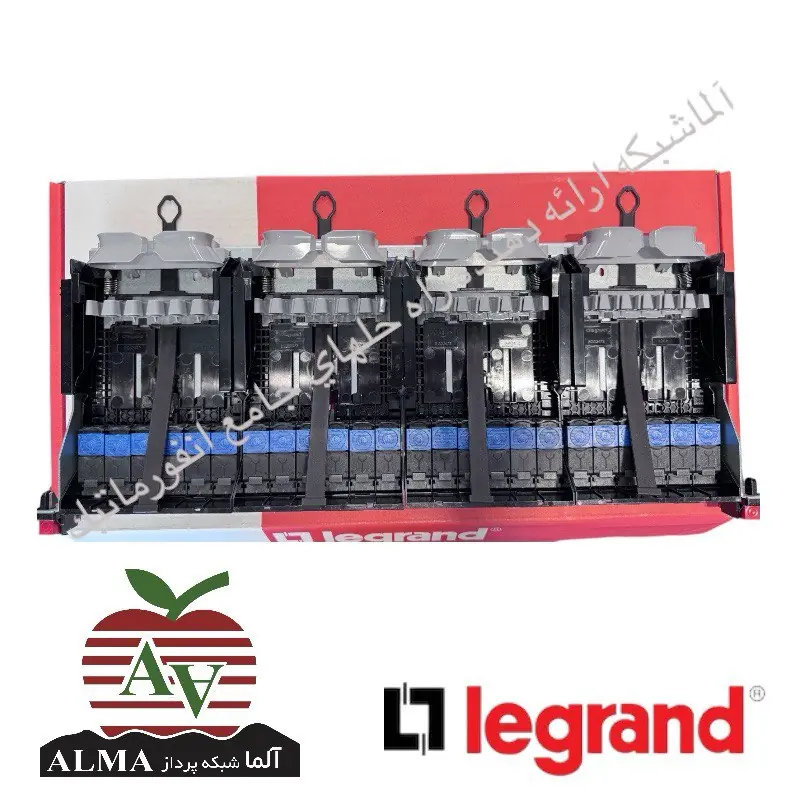

بیشتر پچ پنل‌های موجود بازار از نوع یکپارچه (Fixed) هستند. اگر یک پورت از ۲۴ پورت آسیب ببیند یا کیستون آن خراب شود، برای تعویض آن باید کل پچ پنل را از رک خارج کنید و کل کابل‌ها را از پشت جدا کنید. اما پچ پنل ۳۳۷۷۲ به ۴ کاست ۶ تایی مستقل و مجزا (Cassettes) تقسیم شده است. هر کاست دقیقاً ۶ کیستون را در خود جای داده و به طور کامل از پچ پنل جدا می‌شود. برای جدا کردن کاست، کافی است دکمه Push-button (فشار-خروج) در جلوی کاست را فشار دهید. آنگاه کاست به سمت جلو بیرون می‌آید و به دلیل مکانیزم قفل فنری، بدون آنکه کابل‌های پشت آن کشیده شوند، در جای خود متوقف می‌شود. این یعنی دسترسی کامل به پشت کاست و کیستون‌ها بدون نیاز به خارج کردن کل پچ پنل.

مزایای این طراحی ماژولار در عمل چیست؟

تعمیر و نگهداری بدون تأثیر بر کل شبکه: اگر یک کیستون خراب شد، فقط کاست مربوطه را خارج می‌کنید، کیستون معیوب را عوض می‌کنید و کاست را برمی‌گردانید. بقیه کاست‌ها و پورت‌ها در طول این فرآیند کاملاً فعال می‌مانند.

ارتقاء تدریجی شبکه: اگر امروز شبکه شما با Cat6A کار می‌کند اما فردا تصمیم گرفتید برخی مسیرها را به Cat8 ارتقاء دهید، نیازی به تعویض کل پچ پنل نیست. فقط کاست‌های مربوط به آن مسیرها را عوض می‌کنید.

دسته‌بندی فیزیکی: می‌توانید هر کاست را به یک طبقه، بخش یا سرویس اختصاص دهید بدون اینکه پایه‌های کابل‌ها به هم گره بخورد.

کیستون‌های Toolless (بدون ابزار) با تکنولوژی Quick‑Connect

کیستون‌های همراه این پچ پنل (۲۴ عدد Cat6A STP) با فناوری Quick-Connect Toolless طراحی شده‌اند. یعنی برای اتصال کابل شبکه به کیستون، نیازی به پانچ تول، پرس و حتی سیم‌لخت‌کن تخصصی نیست. مراحل به این سادگی است:

کابل شبکه را آماده کنید (حدود ۳ سانتی‌متر روکش خارجی را با قیچی ساده باز کنید).

زوج‌های سیم (۴ زوج) را مطابق استاندارد T568A یا T568B مرتب کنید.

هر زوج سیم را داخل جایگاه مخصوص خود روی کیستون قرار دهید.

 کلیپ محافظ روی کیستون را ببندید. با بستن کلیپ، تماس‌های داخلی به صورت خودکار و بدون ابزار روی سیم‌ها قفل می‌شوند و همزمان اتصال شیلد نیز برقرار می‌گردد.

این فناوری سرعت نصب را تا ۸۰ درصد افزایش می‌دهد و احتمال خطای اتصال (واژگونی زوج‌ها یا تماس ناقص) را تقریباً به صفر می‌رساند.

ارت خودکار End‑to‑End – بدون سیم اضافی و بدون پیچ

در پچ پنل‌های معمولی، برای برقراری ارت شیلد، اغلب مجبورید یک سیم ارت مجزا به بدنه پچ پنل متصل کنید و آن را به فضای متصل رک ببرید. اما پچ پنل ۳۳۷۷۲ به گونه‌ای طراحی شده که از کیستون تا بدنه پچ پنل و از بدنه تا ریل رک یک مسیر ارت پیوسته برقرار می‌شود. حتی در کیستون، با بستن کلیپ محافظ، اتصال شیلد به طور خودکار تکمیل می‌گردد. این یعنی:

هیچ نقطه شکستی در مسیر اتصال به زمین ندارید.

درصد حفاظت در برابر نویزهای الکترومغناطیسی (EMI/RFI) به بالاترین حد خود می‌رسد.

نیاز به خرید و نصب سیم ارت اضافی حذف می‌شود.

مزیت‌های کلیدی در یک نگاه

نصب فوری با Soluclip: بدون پیچ، مهره و حتی یک دقیقه زمان.

۴ کاست ۶ تایی جداگانه با دکمه خروج: تعویض کیستون و ارتقاء بدون قطعی کل شبکه.

کیستون‌های Toolless Quick‑Connect: اتصال کابل در کمتر از ۱۰ ثانیه بدون ابزار.

ارت خودکار End‑to‑End: حفاظت کامل در برابر نویز بدون سیم اضافی.

راهنمای کابل زیگ‌زاگ در پشت: نظم کامل، عدم گره‌خوردگی و دسترسی آسان.

برچسب‌های رنگی (سفید، زرد، آبی، قرمز): دسته‌بندی بصری شبکه.

استانداردهای رسمی ISO/IEC 11801 و EIA/TIA 568: تضمین کیفیت و عبور موفق تست فلوک.

Cat6A در مقابل Cat6 – چرا ارتقاء به Cat6A یک سرمایه‌گذاری آینده‌نگر است؟

شاید برای شما این سوال پیش بیاید که «اگر شبکه من امروز با Cat6 به خوبی کار می‌کند، چرا باید هزینه بیشتری برای Cat6A بپردازم؟» پاسخ در دو تفاوت کلیدی نهفته است: فرکانس و فاصله.

Cat6 با فرکانس ۲۵۰ مگاهرتز و سرعت ۱۰ گیگابیت بر ثانیه، این سرعت را فقط تا حداکثر ۵۵ متر ارائه می‌دهد. در مسیرهای طولانی‌تر از ۵۵ متر، سرعت آن به ۱ گیگابیت بر ثانیه کاهش می‌یابد. اما Cat6A با فرکانس دو برابر (۵۰۰ مگاهرتز)، توانایی انتقال ۱۰ گیگابیت بر ثانیه را در کل فاصله ۱۰۰ متر دارد.

این تفاوت در کجای کار به درد شما می‌خورد؟

دیتاسنترها و اتاق‌های سرور: فاصله بین رک‌ها و سوئیچ‌های Core گاهی به ۶۰ تا ۸۰ متر می‌رسد. با Cat6، لینک ۱۰ گیگابیتی خود را از دست می‌دهید. با Cat6A، خیالتان راحت است.

ساختمان‌های اداری بزرگ: مسیر کابل‌کشی از طبقه پایین تا طبقه چهارم ممکن است به راحتی از ۵۵ متر عبور کند.

 پروژه‌های آتی که امروز نمی‌بینیدشان: شاید امروز به ۱۰ گیگابیت نیاز ندارید، اما ظرف ۳ تا ۵ سال آینده، این نیاز ایجاد خواهد شد. Cat6A به شما اجازه می‌دهد بدون تعویض زیرساخت، از همان کابل‌کشی امروز برای شبکه ۱۰ گیگابیتی فردا استفاده کنید.

راهنمای گام به گام نصب پچ پنل ۳۳۷۷۲ لگراند

نصب این پچ پنل حتی برای نصابان تازه‌کار هم بسیار آسان است. مراحل را با دقت دنبال کنید.

مرحله ۱ – باز کردن پچ پنل و تجهیز محل نصب: پچ پنل را از بسته‌بندی خارج کنید. موقعیت مورد نظر را در رک ۱۹ اینچی انتخاب کنید. در صورت وجود برچسب شناسایی روی رک، فضای کافی برای دسترسی به پشت و جلوی پچ پنل فراهم باشد. منبع ارت رک را چک کنید؛ پچ پنل از طریق Soluclip‌ها به بدنه رک ارت می‌شود، بنابراین رک باید به زمین متصل باشد.

مرحله ۲ – نصب پچ پنل روی رک با سیستم Soluclip: پچ پنل را روی ریل‌های رک قرار دهید. آن را با دو دست محکم بگیرید و به موازات ریل‌ها به داخل فشار دهید تا گیره‌ها قفل شوند. صدای «کلیک» تأیید می‌کند که پچ پنل محکم نشسته است. برای خارج کردن، یک پیچ‌گوشتی صاف را در سوراخ مخصوص هر Soluclip بچرخانید و گیره را از روی ریل آزاد کنید.

مرحله ۳ – خارج کردن کاست‌ها برای دسترسی به پشت: دکمه Push-button هر یک از چهار کاست را با انگشت فشار دهید. کاست به سمت جلو حرکت می‌کند. کاست را به سمت خود بیرون بکشید (تا وقتی که متوقف شود). در این حالت، دسترسی کاملی به پشت کاست و محل اتصال کابل به کیستون خواهید داشت.

مرحله ۴ – اتصال کابل شبکه Cat6A به کیستون (بدون ابزار): کیستون Cat6A را از روی کاست جدا کنید (با فشار دادن کلیپ). کابل شبکه Cat6A S/FTP یا F/FTP خود را آماده کنید. روکش خارجی کابل را حدود ۳ سانتی‌متر باز کنید. زوج‌های سیم را مطابق استاندارد T568B (رایج در ایران) یا T568A مرتب کنید. هر زوج سیم را در جایگاه مربوطه روی کیستون قرار دهید (فشار زیادی لازم نیست). کلیپ محافظ کیستون را ببندید تا سیم‌ها قفل شوند. کیستون را به داخل کاست برگردانید تا کلیک کند.

مرحله ۵ – بستن کابل‌ها در راهنمای پشت پچ پنل (Cable Guide): پس از اتصال همه کابل‌ها به کاست‌ها، هر کاست را به داخل پچ پنل برگردانید تا قفل شود. حالا کابل‌های هر کاست را در مسیر مخصوص راهنمای زیگ‌زاگ جای دهید و با بست‌های نایلونی محکم کنید. اطمینان حاصل کنید که کابل‌ها شل و آویزان نباشند و کشش کابل به کیستون منتقل نشود.

مرحله ۶ – برچسب‌گذاری و مستندسازی: برچسب‌های رنگی همراه محصول (سفید، زرد، آبی، قرمز) را روی کاست‌های متناسب با نوع سرویس بچسبانید. همچنین از لیبلر حرفه‌ای برای شماره‌گذاری هر پورت (مثلاً P01 تا P24) استفاده کنید.

مرحله ۷ – تست نهایی با آنالایزر کابل (Fluke): در پروژه‌های رسمی، پس از نصب باید تست Fluke Permanent Link انجام دهید. پچ پنل ۳۳۷۷۲ در صورت استفاده با کابل Cat6A استاندارد، به راحتی از تست رابط دائمی و کانال عبور می‌کند.

در شکل زیر نحوه نصب پچ پنل و کاست ها بر روی کابیت رک نمایش داده شده اس. همانطور که مشاهده می فرمایید نیاز به هیچ گونه پیچ وو مهره ای نمی باشد.

در شکل روبرو کیستون های شبکه پچ پنل های LCS3 نمایش داده شده است. به رنگ بندی ها و استاندارهای روی کیستون ها دقت بفرمایید.  هر دو استاندارد TIA568B و TAI568A قابل نصب می باشد. در شکل زیر ابعاد کیستون های پچ پنل LCS3 لگراند نمایش داده شده است.

همانور که در شکل روبرو می توانید مشاهده بفرمایید،کیستون ها و پچ پنل های سری LCS3 لگراند معرفی شده است. هر کیستون بسته به نوع Category برای یک پچ پنل مناسب می باشد. وزن پچ پنل ها بسته به نوع UTP و STP بودن متفاوت می باشد.

ابعاد پچ پنل های لگراند در شکل سمت چپ نشان داده شده است. - عرض پچ پنل 482 میلیمتر - ارتفاع پچ پنل لگراند 44 میلیمتر - عمق پچ پنل که شامل ابزار مدیریت کابل می باشد، حدود 17 سانتی متر می باشد.   در شکل پایین نیز روش ترمینشین کیستون های پچ پنل سری LCS3 لگراند نمایش داده شده است. کیفیت فوق العاده ترمینیشن از ویژگی های آن می‌باشد.
