پچ پنل Cat6SFTP LCS3 لگراند 33762

معرفی پچ پنل ۲۴ پورت Cat6 SFTP سری LCS³ لگراند – کد ۳۳۷۶۲

 در زیرساخت هر شبکه کابل‌کشی ساختیافته، نقطه‌ای وجود دارد که تمام کابل‌های ورودی از طبقات، اتاق‌ها و مسیرهای مختلف به یکدیگر متصل می‌شوند؛ جایی که نظم به معنای قابلیت عیب‌یابی و بی‌نظمی به معنای سردرگمی و خرابی‌های مکرر است. آن نقطه، پچ پنل نام دارد. پچ پنل‌ها نقاط مرکزی تجمیع و توزیع کابل‌های شبکه در رک‌های ۱۹ اینچی هستند و بدون وجود یک پچ پنل مناسب، مدیریت چندین ده کابل در یک رک به کابوسی تبدیل می‌شود که حتی حرفه‌ترین مدیران شبکه نیز از آن فرار می‌کنند.

 سری LCS³ (لگراند کیبلینگ سیستم نسل سوم) جدیدترین و پیشرفته‌ترین نسل از محصولات پسیو شبکه لگراند فرانسه است که با هدف پاسخگویی به نیازهای شبکه‌های پرسرعت مدرن تا سرعت ۴۰ گیگابیت بر ثانیه طراحی شده است. پچ پنل ۳۳۷۶۲، یکی از شاخص‌ترین محصولات این سری است؛ یک پچ پنل ۲۴ پورت کاملاً آماده با کیستون‌های Cat6 STP که برای شبکه‌های گیگابیتی تا ۱۰ گیگابیت در فواصل کوتاه ایده‌ال است و با تکنولوژی اختصاصی Soluclip و طراحی کاست‌های شش‌تایی مجزا، تجربه نصب و نگهداری را متحول کرده است.

جدول مشخصات فنی پچ پنل لگراند LCS³ مدل ۳۳۷۶۲

پچ پنل ۳۳۷۶۲ دقیقاً چیست و چه تفاوتی با پچ پنل‌های معمولی دارد؟

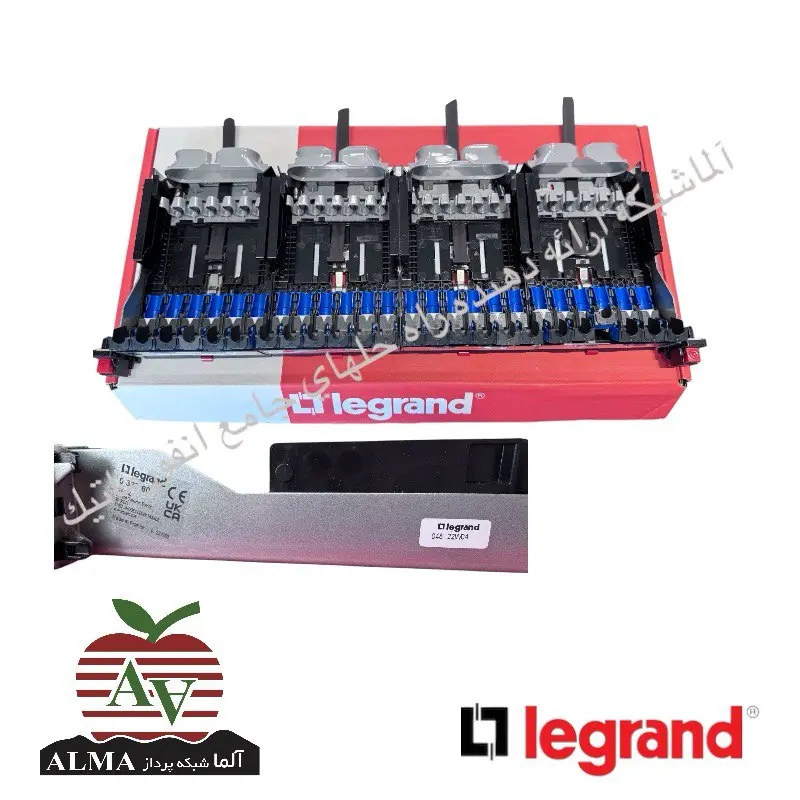

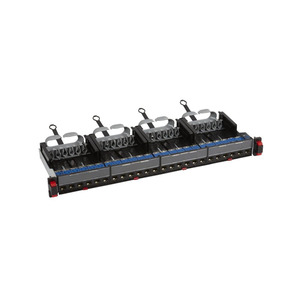

پچ پنل ۳۳۷۶۲ یک پچ پنل ۱۹ اینچی ۲۴ پورت آماده (pre‑loaded) است که ۲۴ عدد کیستون Cat6 STP از پیش روی آن نصب شده و برای نصب در رک‌های استاندارد شبکه و مخابراتی طراحی شده است. اما چیزی که این پچ پنل را از محصولات معمولی جدا می‌کند، فقط تعداد پورت‌های آن نیست. لگراند با معرفی سری LCS³، سه تحول بنیادی در طراحی پچ پنل‌های مسی ایجاد کرده است که در ادامه به تفکیک بررسی خواهیم کرد.

۱. سیستم Soluclip: نصب بدون پیچ، فقط با یک فشار

در پچ پنل‌های قدیمی، برای نصب روی رک باید پیچ‌ها را از سوراخ‌های رک عبور دهید، مهره بزنید و با آچار سفت کنید – کاری زمان‌بر و خسته‌کننده، مخصوصاً وقتی بالای سرتان کار می‌کنید. اما پچ پنل ۳۳۷۶۲ به سیستم Soluclip نسل جدید مجهز شده است. در پشت پچ پنل، چهار گیره فنری با روکش پلاستیکی مقاوم قرار دارد که با فشار دادن پچ پنل روی ریل‌های رک، قفل می‌شوند. نیازی به پیچ، مهره، آچار و حتی یک دقیقه زمان اضافی نیست. برای خارج کردن پچ پنل نیز تنها کافی است گیره‌ها را با انگشت فشار دهید و پچ پنل را بیرون بکشید.

۲. کاست‌های ۶ تایی مجزا: انقلابی در نگهداری و ارتقاء

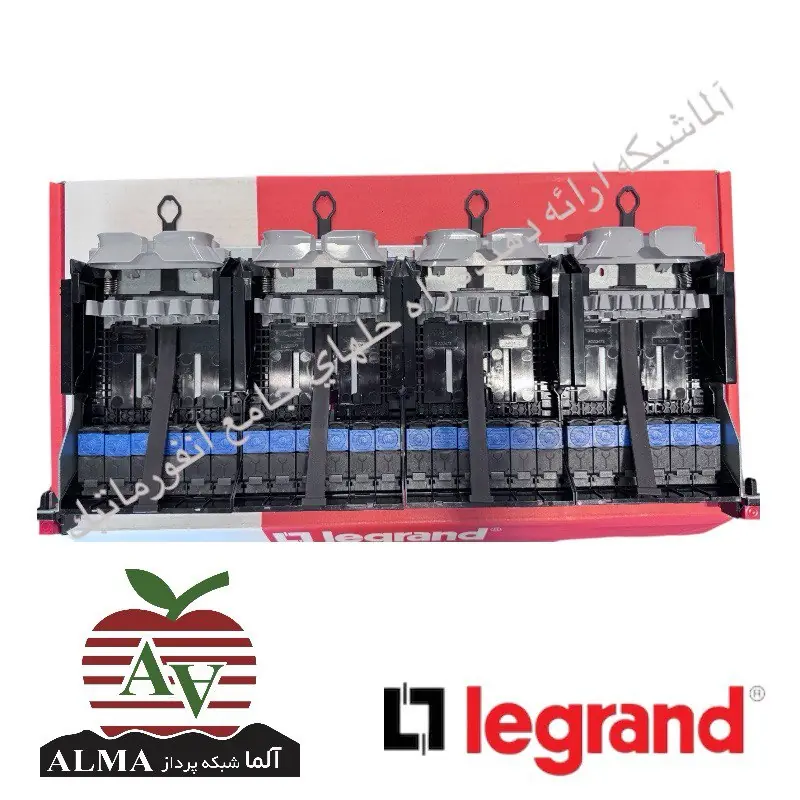

یکی از هوشمندانه‌ترین ویژگی‌های این پچ پنل، طراحی کاست‌های ۶ تایی مجزا است. بدنه پچ پنل به چهار بخش مستقل تقسیم شده و هر بخش (به نام کاست) حاوی ۶ عدد کیستون RJ45 است. هر کاست به طور جداگانه و با فشار یک دکمه در جلو (push‑button) از پچ پنل خارج می‌شود. این یعنی:

اگر تنها یک پورت از ۲۴ پورت خراب شود، مجبور نیستید کل پچ پنل را از رک خارج کنید. کافی است کاست مربوطه را بیرون بکشید، کیستون معیوب را تعویض کنید و کاست را دوباره سر جای خود بچسبانید.

برای ارتقاء شبکه از Cat6 به Cat6A یا حتی Cat8، بدون نیاز به تعویض کل پچ پنل، فقط کاست‌ها را جایگزین می‌کنید (کاست‌های LCS³ از Cat5e تا Cat8 را پشتیبانی می‌کنند).

کابل‌های پشت پچ پنل دسته‌بندی شده و هرگز به هم گره نمی‌خورند.

۳. کیستون‌های بدون ابزار (Quick‑Connect Toolless) با ارت اختصاصی

کیستون‌های همراه این پچ پنل از نوع Cat6 STP با تکنولوژی quick‑connect هستند. برای اتصال کابل شبکه به کیستون، نیازی به پانچ تول یا هر ابزاری نیست. کافی است کابل را داخل کیستون قرار دهید، فشار دهید و کلیپ را ببندید. سیم‌های کابل به طور خودکار در جای خود قفل می‌شوند و اتصال شیلد (Shield) نیز به صورت End to End و با اتصال خودکار کیستون به بدنه پچ پنل برقرار می‌شود – بدون نیاز به اتصال ارت جداگانه با پیچ اضافی.

مزایای کلیدی پچ پنل ۳۳۷۶۲ در مقایسه با سایر برندها:

نصب فوری با Soluclip: بدون نیاز به پیچ، آچار و حتی یک دقیقه زمان اضافی برای نصب روی رک – فقط با یک فشار!

کاست‌های ۶ تایی مجزا با دکمه خروج: بدون نیاز به خارج کردن کل پچ پنل از رک برای تعویض یک کیستون معیوب یا ارتقاء فقط یک بخش از شبکه

اتصال سیم بدون ابزار (Toolless): کیستون‌های quick-connect برای سرعت بالای نصب (بدون پانچ تول و پرس)

ارت خودکار End‑to‑End: اتصال شیلد از کابل تا کیستون و بدنه پچ پنل بدون سیم ارت اضافی و پیچ

کیفیت Long‑Lasting: ۲۵۰۰ بار connect/disconnect، ۲۵ سال گارانتی عملکرد، پشتیبانی از PoE+

برچسب‌های رنگی حرفه‌ای: دسته‌بندی شبکه (انواع سرویس‌ها با رنگ‌های سفید، زرد، آبی و قرمز)

راهنمای کابل در پشت: کابل‌ها منظم نگه داشته می‌شوند و از فشار اضافی روی کیستون جلوگیری می‌شود

روش نصب پچ پنل لگراند بر روی رک های استاندارد نمایش داده شده است.

شکل کیستون پچ پنل LCS3 لگراند:  در شکل روبرو کیستون های شبکه پچ پنل های LCS3 نمایش داده شده است. به رنگ بندی ها و استاندارهای روی کیستون ها دقت بفرمایید.  هر دو استاندارد TIA568B و TAI568A قابل نصب می باشد. در شکل زیر ابعاد کیستون های پچ پنل LCS3 لگراند نمایش داده شده است.

همانور که در شکل روبرو می توانید مشاهده بفرمایید،کیستون ها و پچ پنل های سری LCS3 لگراند معرفی شده است. هر کیستون بسته به نوع Category برای یک پچ پنل مناسب می باشد. کیستون های این پچ پنل از نوع Cat6SFTP و با شیلد می باشد.

ابعاد پچ پنل های لگراند در شکل سمت چپ نشان داده شده است. - عرض پچ پنل 482 میلیمتر - ارتفاع پچ پنل لگراند 44 میلیمتر - عمق پچ پنل که شامل ابزار مدیریت کابل می باشد، حدود 17 سانتی متر می باشد.   در شکل پایین نیز روش ترمینشین کیستون های پچ پنل سری LCS3 لگراند نمایش داده شده است. کیفیت فوق العاده ترمینیشن از ویژگی های آن می‌باشد.

پرسش‌های متداول

 آیا پچ پنل ۳۳۷۶۲ با کیستون‌های Cat6A و Cat8 نیز کار می‌کند؟

بله، سری LCS³ لگراند به گونه‌ای طراحی شده که کاست‌های ۶ تایی آن با کیستون‌های Cat5e، Cat6، Cat6A و Cat8 (هم UTP هم STP) سازگاری کامل دارند. در آینده اگر شبکه خود را به ۱۰ گیگابیت یا بیشتر ارتقاء دهید، تنها کافی است کاست‌ها را تعویض کنید.

 آیا برای نصب پچ پنل روی رک به پیچ احتیاج دارم؟

خیر. پچ پنل ۳۳۷۶۲ مجهز به سیستم Soluclip است. برای قفل کردن آن روی ریل رک، فقط کافی است پچ پنل را با یک فشار محکم به داخل برانید. گیره‌های فنری خودکار قفل می‌شوند.

 آیا نصب کیستون به ابزار خاصی نیاز دارد؟

خیر. کیستون‌های همراه پچ پنل از نوع Quick‑Connect Toolless هستند. شما فقط کابل شبکه را زوج‌بندی و برش می‌زنید، روکش را برمی‌دارید و داخل کیستون قرار می‌دهید؛ سپس کلیپ را می‌بندید.

 چرا کاست‌های این پچ پنل از هم جدا هستند؟

اگر یکی از ۲۴ پورت خراب شد یا کابل مربوطه دچار اشکال شد، به جای خارج کردن کل پچ پنل از رک، فقط کاست ۶ تایی آن را بیرون می‌کشید، کار را انجام می‌دهید و برمی‌گردانید. همچنین برای ارتقاء تدریجی شبکه، می‌توانید فقط کاست‌های پربار را به Cat6A تبدیل کنید.

 پشتیبانی از PoE و PoE+ در این پچ پنل چگونه است؟

تمامی کیستون‌های نسل LCS³ لگراند به طور رسمی گواهی PoE+ دارند. این پچ پنل برای تغذیه تجهیزاتی مانند دوربین‌های تحت شبکه، آیفون تصویری و اکسس‌پوینت‌های وایرلس کاملاً ایمن است.

 اگر نیاز به ۴۸ پورت در ۱U داشته باشم، چه گزینه‌ای دارم؟

برای تراکم بسیار بالا، لگراند نسخه High‑Density پچ پنل‌های LCS³ را با قابلیت نصب ۴۸ پورت در همان فضای ۱U ارائه می‌دهد (با کد فنی متفاوت). مشاوران آلما شبکه می‌توانند شما را در انتخاب گزینه مناسب راهنمایی کنند.

 گارانتی عملکرد ۲۵ ساله دقیقاً شامل چه مواردی می‌شود؟

اگر کل زیرساخت کابل‌کشی مسی خود را با محصولات لگراند LCS³ (شامل کابل، پچ پنل، کیستون و پچ کورد) پیاده‌سازی کرده باشید و استانداردهای نصب را رعایت کنید، لگراند ۲۵ سال عملکرد بدون خطا و مطابق با مشخصات فنی را گارانتی می‌کند.
