معرفی پچ پنل ۲۴ پورت Cat6 UTP سری LCS³ لگراند – کد ۳۳۷۶۰

 در طراحی زیرساخت شبکه، همیشه اولویت اول «کیفیت و پایداری» نیست. گاهی بودجه پروژه، محدودیت‌های تأمین مالی، یا نوع کاربری فضا به شما می‌گوید که نیازی به شیلد اضافی و پیچیدگی‌های ارتینگ ندارید. اما آیا این به معنای پایین آوردن سطح استانداردها و چشم‌پوشی از قابلیت‌های کلیدی مثل ماژولاریتی، نصب آسان و ظاهر حرفه‌ای است؟ پاسخ قاطع «نه» است.

 اینجاست که پچ پنل ۲۴ پورت Cat6 UTP لگراند سری LCS³ با کد فنی ۳۳۷۶۰ (معادل 033760) بهترین گزینه می‌شود. این پچ پنل غیرشیلددار (Unshielded) همان معماری پیشرفته و طراحی نوآورانه سری LCS³ را بدون لایه‌های حفاظتی اضافی ارائه می‌دهد – در نتیجه هم قیمت تمام شده پایین‌تری دارد و هم نصب آن ساده‌تر است. این محصول با ۲۴ کیستون Cat6 UTP بدون ابزار (Toolless)، ۴ کاست ۶ تایی مجزا با قابلیت خارج شدن با یک دکمه، سیستم Soluclip برای نصب خودکار بدون پیچ و مهره و راهنمای کابل زیگ‌زاگ در پشت، برای پروژه‌هایی که بودجه متوسطی دارند اما تشنه کیفیت بالا هستند، یک انتخاب درست محسوب می‌شود.

جدول مشخصات فنی پچ پنل لگراند LCS³ Cat6 UTP مدل ۳۳۷۶۰

پچ پنل ۳۳۷۶۰ دقیقاً چیست و چه فرقی با مدل‌های شیلددار (STSFP) دارد؟

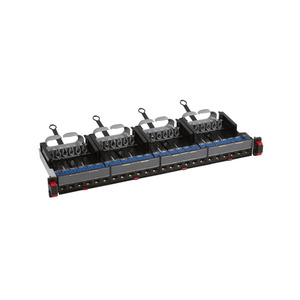

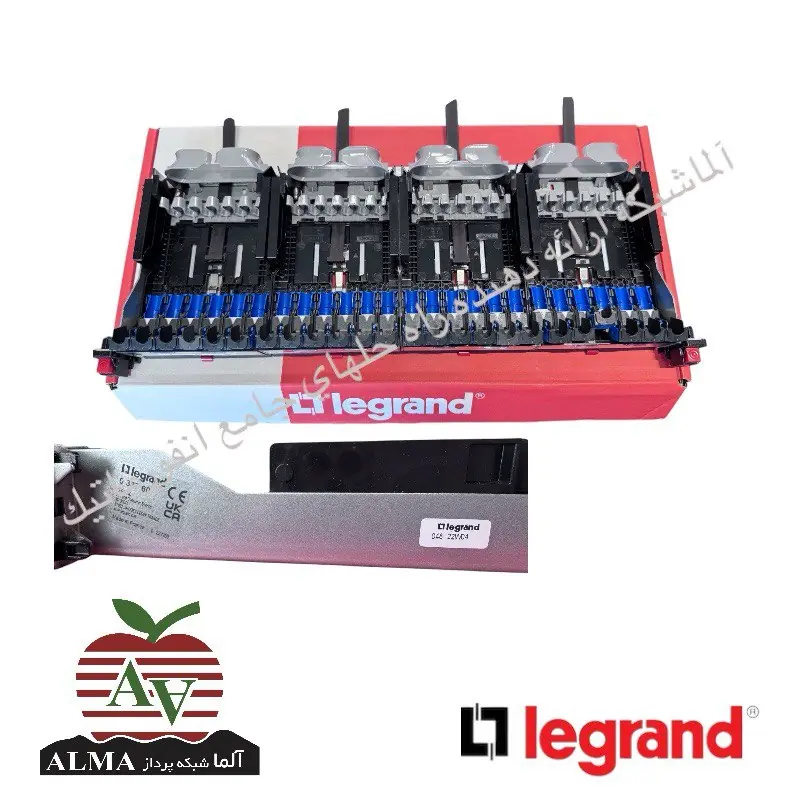

پچ پنل ۳۳۷۶۰ یک پچ پنل ۱۹ اینچی ۲۴ پورت است که با ۲۴ عدد کیستون Cat6 UTP از قبل نصب شده (Pre‑loaded) عرضه می‌شود. اما برخلاف برادران شیلددار خود (مدل ۳۳۷۷۲ برای Cat6A STP و ۳۳۷۸۲ برای Cat8 STP/SFTP)، این محصول فاقد هرگونه لایه محافظ فلزی در کیستون‌ها و فویل اضافی است.

این یعنی چه برای کاربر نهایی؟

نیاز به ارتینگ (اتصال به زمین) ندارد: در پچ پنل‌های شیلددار، برای حفظ عملکرد صحیح و جلوگیری از آنتن شدن شیلدها، باید حتماً مسیر ارت پیوسته از کابل تا پچ پنل و رک برقرار شود. اما در مدل UTP، با حذف شیلد، تمام این دغدغه‌ها را ندارید. پچ پنل ۳۳۷۶۰ را مستقیماً روی رک نصب می‌کنید، کیستون‌ها را به کابل وصل می‌کنید و تمام. خیالتان راحت است.

قیمت تمام شده پایین‌تر: حذف شیلد نه تنها هزینه مواد اولیه را کاهش می‌دهد، بلکه سرعت نصب را هم بالا می‌برد و نیاز به نیروی متخصص ارتینگ را از بین می‌برد.

مناسب برای محیط‌های با نویز الکترومغناطیسی عادی: اگر رک شما در محیط معمولی (دفتر کار، فضای آموزشی، سرور روم معمولی) بدون حضور موتورهای بزرگ، کابل‌های برق پرمصرف مجاور و تجهیزات رادیویی قدرتمند قرار دارد، پچ پنل UTP کاملاً کافی است و با استاندارد Cat6 (پهنای باند ۲۵۰ مگاهرتز) سرعت ۱ گیگابیت بر ثانیه را در تمام مسیر ۱۰۰ متر کاملاً تضمین می‌کند.

با این حال، ۴ کاست ۶ تایی مجزا، سیستم Soluclip و کیستون‌های Toolless در مدل UTP دقیقاً مشابه مدل‌های شیلددار هستند. یعنی شما قابلیت ماژولاریت و توسعه پذیری محصولات گران‌قیمت سری LCS³ را بدون پرداخت هزینه اضافی برای شیلد دریافت می‌کنید.

مزایای کلیدی پچ پنل ۳۳۷۶۰ در یک نگاه

۱. سیستم Soluclip با مکانیزم Quick‑Fix – پایان نصب پیچ و مهره

هیچ چیز به اندازه بستن پیچ‌ها و مهره‌های ریز در پشت رک، یک نصاب حرفه‌ای را خسته نمی‌کند. پچ پنل ۳۳۷۶۰ به سیستم انحصاری Soluclip لگراند مجهز شده است. در پشت پچ پنل، چهار گیره فنری قرار دارد. شما کافی است پچ پنل را روی ریل‌های رک قرار دهید و آن را محکم به سمت داخل فشار دهید. گیره‌ها به طور خودکار روی ریل قفل می‌شوند —— بدون نیاز به پیچ، مهره، آچار و حتی یک دقیقه زمان اضافی. سیستم Soluclip برای ریل‌هایی با ضخامت ۱.۵ تا ۲ میلی‌متر طراحی شده است . برای خارج کردن پچ پنل نیز تنها کافی است یک پیچ‌گوشتی را در سوراخ مخصوص هر Soluclip قرار دهید و گیره را آزاد کنید.

۲. ۴ کاست ۶ تایی مجزا با خروج سریع (Push‑Button) – معماری کاملاً ماژولار

بیشتر پچ پنل‌های اقتصادی موجود در بازار یکپارچه (Fixed) هستند. اگر یک پورت از ۲۴ پورت خراب شود، برای تعویض آن باید کل پچ پنل را از رک خارج کنید و در بسیاری از موارد حتی باید کابل‌های پشت آن را جدا کنید —— یعنی عملاً کل آن بخش از شبکه برای ساعاتی قطع می‌شود. اما پچ پنل ۳۳۷۶۰ به ۴ کاست ۶ تایی مستقل تقسیم شده است. هر کاست دقیقاً ۶ کیستون را در خود جای داده و به طور کامل از پچ پنل جدا می‌شود. برای جدا کردن کاست، کافی است دکمه Push-button در جلوی کاست را فشار دهید. آنگاه کاست به سمت جلو بیرون می‌آید و در حالت Hands‑free (بدون نیاز به نگه داشتن) در جای خود متوقف می‌شود . این یعنی:

تعمیر یک پورت خراب ختم به قطعی بقیه پورت‌ها نمی‌شود

بدون نیاز به خارج کردن پچ پنل از رک، می‌توانید به کیستون‌ها دسترسی کامل داشته باشید

در آینده اگر خواستید برخی پورت‌ها را به Cat6A یا Cat8 ارتقاء دهید (مثلاً با تعویض کاست‌ها)، این کار بدون درگیری با بقیه کابل‌ها امکان‌پذیر است

۳. کیستون‌های Toolless (بدون ابزار) با تکنولوژی Quick‑Connect

کیستون‌های همراه این پچ پنل (۲۴ عدد Cat6 UTP) با فناوری Quick-Connect Toolless طراحی شده‌اند. این یعنی برای اتصال کابل شبکه به کیستون، نیازی به پانچ تول، پرس و حتی سیم‌لخت‌کن تخصصی نیست. کافی است کابل را آماده کنید، سیم‌ها را مطابق استاندارد T568A یا T568B مرتب کنید، هر زوج را داخل جایگاه مخصوص خود روی کیستون قرار دهید و کلیپ محافظ را ببندید. تماس‌های داخلی به صورت خودکار روی سیم‌ها قفل می‌شوند . این فناوری سرعت نصب را تا حد چشمگیری افزایش می‌دهد و احتمال خطای انسانی (واژگونی زوج‌ها یا تماس ناقص) را تقریباً به صفر می‌رساند —— مخصوصاً برای پروژه‌های بزرگ که ده‌ها یا صدها پورت باید نصب شوند، صرفه‌جویی در زمان نیروی انسانی می‌تواند بسیار قابل توجه باشد.

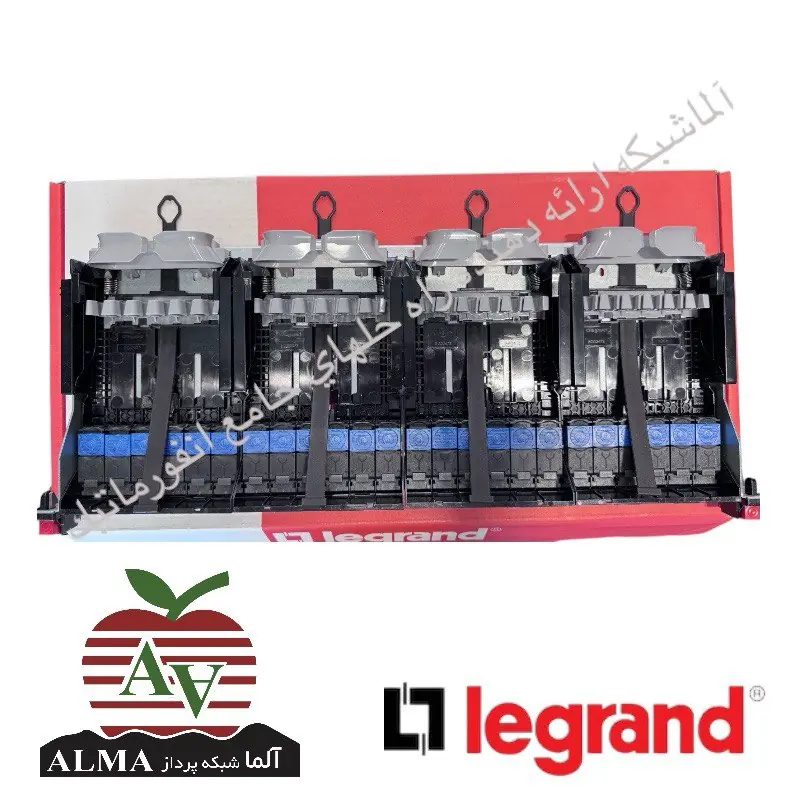

۴. راهنمای کابل زیگ‑زاگ در پشت – مدیریت کابل حرفه‌ای

یکی از چالش‌های بزرگ در پشت رک، گره خوردن کابل‌ها به یکدیگر و عدم دسترسی به پورت‌های میانی است. پچ پنل ۳۳۷۶۰ به یک راهنمای کابل زیگ‌زاگ (Rear Zig‑zag Cable Guide) در پشت خود مجهز شده است. کابل‌های هر کاست (۶ کابل) در مسیر جداگانه‌ای هدایت می‌شوند و با بست‌های نایلونی محکم می‌گردند . این راهنما به شما کمک می‌کند:

کابل‌ها کاملاً دسته‌بندی و منظم شوند

در هنگام تعویض کاست، کشش کابل به کیستون منتقل نشود و اتصال خراب نشود

در آینده، عیب‌یابی و افزودن کابل جدید بسیار آسان‌تر از یک پچ پنل معمولی است

 ۵. برچسب‌های رنگی برای دسته‌بندی بصری

همراه با این پچ پنل، برچسب‌های رنگی سفید، زرد، آبی و قرمز عرضه می‌شود . می‌توانید هر کاست را با یک رنگ مشخص کنید (مثلاً سفید برای طبقه اول، زرد برای دپارتمان مالی، آبی برای شبکه دوربین‌های مداربسته و قرمز برای تجهیزات خاص). در هنگام عیب‌یابی و تغییر چیدمان، دیگر نیازی به خواندن شماره پورت‌ها نیست؛ با یک نگاه به رنگ کاست، متوجه می‌شوید سرویس مورد نظر کجاست.

۶. گواهینامه‌های استاندارد ISO/IEC 11801 و EIA/TIA 568 C2-1

شاید مهم‌ترین دلیلی که سازمان‌های حرفه‌ای محصولات لگراند سری LCS³ را انتخاب می‌کنند، همین گواهینامه‌های بین‌المللی باشد. پچ پنل ۳۳۷۶۰ کاملاً با استانداردهای ISO/IEC 11801 ویرایش ۳ (۲۰۱۷) و EIA/TIA 568 C2-1 منطبق است . این یعنی:

در صورت نیاز به تست رسمی فلوک (Fluke Permanent Link) برای اخذ تاییدیه پروژه، عبور پچ پنل از استانداردها تضمین شده است

شبکه شما برای یک دهه آینده با استانداردهای روز دنیا هماهنگ خواهد بود

راهنمای گام به گام نصب پچ پنل ۳۳۷۶۰ لگراند

نصب این پچ پنل حتی برای تکنسین‌های غیرحرفه‌ای هم بسیار آسان و سریع است. مراحل را با دقت دنبال کنید.

مرحله ۱ – باز کردن پچ پنل و تجهیز محل نصب: پچ پنل را از بسته بندی خارج کنید. موقعیت مورد نظر را در رک ۱۹ اینچی انتخاب کنید. مطمئن شوید فضای کافی برای دسترسی به پشت و جلوی پچ پنل (حدود ۴۰ سانتی‌متر عمق) وجود دارد.

مرحله ۲ – نصب پچ پنل روی رک با سیستم Soluclip: پچ پنل را روی ریل‌های رک (در ارتفاع ۱U) قرار دهید. آن را با دو دست محکم بگیرید و به موازات ریل‌ها به داخل فشار دهید تا گیره‌های Soluclip قفل شوند . مطمئن شوید که پچ پنل لق نمی‌زند.

نکته حرفه‌ای: اگر رک شما ریل‌های رنگ شده (با پوشش پودری) دارد، اتصال ارت خودکار پچ پنل به بدنه رک ممکن است برقرار نشود. در این صورت، از سیم ارت جداگانه استفاده کنید.

مرحله ۳ – خارج کردن کاست‌ها برای دسترسی به پشت: در جلوی پچ پنل، دکمه Push-button هر یک از چهار کاست را با انگشت فشار دهید. کاست به سمت جلو حرکت می‌کند. آن را به سمت خود بیرون بکشید تا در حالت Hands‑free متوقف شود . حالا دسترسی کاملی به پشت کاست و محل اتصال کابل به کیستون خواهید داشت.

مرحله ۴ – اتصال کابل شبکه Cat6 UTP به کیستون (بدون ابزار): کیستون Cat6 UTP را از روی کاست جدا کنید (با فشار دادن کلیپ های کناری). کابل شبکه Cat6 UTP خود را آماده کنید؛ روکش خارجی کابل را حدود ۳ سانتی‌متر باز کنید (مراقب باشید به عایق زوج‌ها آسیب نزنید). زوج‌های سیم را مطابق استاندارد T568B (متداول در ایران) یا T568A مرتب کنید —— راهنمای رنگ‌بندی روی کیستون درج شده است. هر زوج سیم را در جایگاه مربوطه روی کیستون قرار دهید (با رنگ‌بندی مطابقت دهید) و کلیپ محافظ کیستون را ببندید. با بستن کلیپ، تماس‌های داخلی روی سیم‌ها قفل می‌شوند .

مرحله ۵ – بستن کابل‌ها در راهنمای زیگ‑زاگ و برگرداندن کاست: پس از اتصال ۶ کابل به کاست، هر کابل را در مسیر مخصوص راهنمای زیگ‑زاگ قرار دهید و با بست نایلونی محکم کنید؛ دقت کنید بست‌ها را بیش از حد سفت نکنید که به کابل آسیب نرسد. اطمینان حاصل کنید که کابل خیلی شل نباشد و کشش کابل از روی کیستون برداشته شده باشد. سپس کاست را به داخل پچ پنل برگردانید تا با صدای کلیک در جای خود قفل شود. این مراحل را برای ۳ کاست دیگر نیز تکرار کنید.

مرحله ۶ – برچسب‌گذاری و مستندسازی: برچسب‌های رنگی همراه محصول (سفید، زرد، آبی، قرمز) را روی کاست‌ها بچسبانید و هر رنگ را به یک سرویس یا طبقه اختصاص دهید. همچنین می‌توانید برای هر پورت در جلوی پچ پنل برچسب مجزا نصب کنید تا شناسایی پورت‌ها در هنگام کابل‌کشی جلوی رک (Patch Cord) آسان‌تر شود.

مرحله ۷ – تست نهایی: در پروژه‌های رسمی و مناقصه‌ای، توصیه می‌شود پس از نصب تست Fluke Permanent Link انجام دهید. پچ پنل ۳۳۷۶۰ در صورت استفاده با کابل Cat6 UTP استاندارد و رعایت اصول نصب، به راحتی از تست عبور می‌کند.

سوالات متداول

آیا پچ پنل ۳۳۷۶۰ با کابل Cat6 STP (شیلددار) نیز کار می‌کند؟

از نظر فیزیکی و سازگاری مکانیکی بله، می‌توانید کابل STP را به کیستون UTP متصل کنید. اما شیلد کابل به نقطه‌ای متصل نخواهد شد و عملاً خاصیت حفاظتی آن از بین می‌رود. اگر از قبل کابل STP خریداری کرده‌اید، پیشنهاد من استفاده از پچ پنل شیلددار (مثل مدل ۳۳۷۷۲) است تا سرمایه‌تان هدر نرود.

تفاوت بین پچ پنل ۳۳۷۶۰ (Cat6 UTP) با مدل ۳۳۷۷۲ (Cat6A STP) در چیست؟

این دو محصول تفاوت‌های اساسی دارند. نوع شیلد: مدل ۳۳۷۶۰ بدون شیلد (UTP) و مدل ۳۳۷۷۲ شیلددار (STP) است. پهنای باند: ۳۳۷۶۰ فرکانس ۲۵۰ مگاهرتز (تا ۱ گیگابیت در ۱۰۰ متر) و ۳۳۷۷۲ فرکانس ۵۰۰ مگاهرتز (۱۰ گیگابیت در ۱۰۰ متر) ارائه می‌دهد. نیاز به ارت: ۳۳۷۶۰ به ارتینگ جداگانه نیاز ندارد، اما ۳۳۷۷۲ برای عملکرد صحیح به ارت نیاز دارد.

آیا می‌توانم جای کیستون‌های Cat6 UTP را با Cat6A یا حتی Cat8 عوض کنم؟

بله، اگر در آینده شبکه خود را به ۱۰ گیگابیت یا ۴۰ گیگابیت ارتقاء دهید، نیازی به خرید پچ پنل جدید ندارید. کافی است کاست‌های ۶ تایی را از پچ پنل خارج کنید و کاست‌های جدید (با کیستون‌های Cat6A یا Cat8) را خریداری کرده و جایگزین نمایید. این قابلیت ماژولاریت یکی از نقاط قوت اصلی سری LCS³ لگراند است.

آیا نصب این پچ پنل نیاز به ابزار خاصی دارد؟

خیر. پچ پنل با سیستم Soluclip روی رک بدون پیچ نصب می‌شود. کیستون‌ها نیز Toolless هستند و بدون پانچ تول بسته می‌شوند. تنها ابزاری که ممکن است نیاز داشته باشید، کابل بند برای نظم دادن به کابل‌های پشت پچ پنل است.

آیا این پچ پنل از PoE (تغذیه از طریق کابل شبکه) پشتیبانی می‌کند؟

بله. کیستون‌های Cat6 UTP لگراند سری LCS³ با استاندارد PoE (IEEE 802.3af) و PoE+ (IEEE 802.3at) سازگار هستند. بنابراین می‌توانید با خیال راحت از این پچ پنل برای تغذیه دوربین‌های مداربسته، اکسس‌پوینت‌های وایفای و تلفن‌های IP استفاده کنید.

برچسب‌های رنگی همراه محصول قابلیت تعویض دارند؟

بله. برچسب‌ها به صورت جداگانه عرضه می‌شوند و در صورت تغییر کاربری هر کاست، به راحتی می‌توانید برچسب قدیمی را بردارید و برچسب جدید با رنگ دیگر بچسبانید.

در شکل زیر نحوه نصب پچ پنل و کاست ها بر روی کابیت رک نمایش داده شده اس. همانطور که مشاهده می فرمایید نیاز به هیچ گونه پیچ و مهره ای نمی باشد.

در شکل روبرو کیستون های شبکه پچ پنل های LCS3 نمایش داده شده است. به رنگ بندی ها و استاندارهای روی کیستون ها دقت بفرمایید.  هر دو استاندارد TIA568B و TAI568A قابل نصب می باشد. در شکل زیر ابعاد کیستون های پچ پنل LCS3 لگراند نمایش داده شده است..

همانور که در شکل روبرو می توانید مشاهده بفرمایید،کیستون ها و پچ پنل های سری LCS3 لگراند معرفی شده است. هر کیستون بسته به نوع Category برای یک پچ پنل مناسب می باشد.

ابعاد پچ پنل های لگراند در شکل سمت چپ نشان داده شده است. - عرض پچ پنل 482 میلیمتر در حدود 48 سانتی متر می باشد - ارتفاع پچ پنل لگراند 44 میلیمتر - عمق پچ پنل که شامل ابزار مدیریت کابل می باشد، حدود 17 سانتی متر می باشد.   در شکل پایین نیز روش ترمینشین کیستون های پچ پنل سری LCS3 لگراند نمایش داده شده است. کیفیت فوق العاده ترمینیشن از ویژگی های آن می‌باشد.
