تفاوت کابل CAN Bus با پروفی‌باس در چیست؟

در دنیای پیچیده و پویای اتوماسیون صنعتی و سیستم‌های کنترل، انتخاب پروتکل ارتباطی مناسب، نقشی حیاتی در عملکرد، کارایی و قابلیت اطمینان کل سیستم ایفا می‌کند. در میان انبوه پروتکل‌های موجود، CAN Bus و پروفی‌باس به عنوان دو استاندارد برجسته و پرکاربرد شناخته می‌شوند که هرکدام با ویژگی‌ها، کاربردها و معماری منحصربه‌فرد خود، جایگاه ویژه‌ای در صنایع مختلف پیدا کرده‌اند. کابل کن‌باس (CAN Bus) که مخفف Controller Area Network است، در سال ۱۹۸۶ توسط شرکت بوش برای صنعت خودرو توسعه یافت و کابل پروفی باس (PROFIBUS) نیز در سال ۱۹۸۹ در آلمان متولد شد و به سرعت به یکی از استانداردهای اصلی در اتوماسیون کارخانه‌ها تبدیل گردید. در انتخاب کابل و تجهیزات مناسب برای پروژه‌های اتوماسیون صنعتی، آلما شبکه می‌تواند مرجعی برای بررسی و تأمین محصولات موردنیاز پروژه باشد. انتخاب کابل مناسب باید بر اساس نوع پروتکل، سرعت انتقال داده، فاصله و شرایط محیطی انجام شود.

معرفی کابل کن‌باس (CAN Bus) و کاربردهای آن در صنعت

کابل کن‌باس (CAN Bus) یک استاندارد ارتباطی سریال مبتنی بر پیام است که امکان تبادل اطلاعات بین واحدهای کنترل الکترونیکی (ECU) را بدون نیاز به کامپیوتر میزبان فراهم می‌کند و این فناوری که در سال ۱۹۸۶ توسط شرکت بوش برای کاهش سیم‌کشی پیچیده در خودروها توسعه یافت، به سرعت به یکی از ستون‌های اصلی ارتباطات در صنایع مختلف تبدیل شد . پروتکل CAN بر اساس معماری دو سیمه CAN-H و CAN-L با ساختار جفت پیچخورده (Twisted Pair) طراحی شده است که با استفاده از سیگنال‌های تفاضلی، نویز و تداخل الکترومغناطیسی را به حداقل می‌رساند و از این طریق، انتقال داده‌ای پایدار و قابل اعتماد را در محیط‌های صنعتی پرنویز تضمین می‌کند . کاربردهای کابل کن‌باس فراتر از صنعت خودرو رفته و امروزه در صنایع هوایی، کشاورزی، تجهیزات پزشکی، آسانسورها، پله‌های برقی و حتی پرینترهای سه‌بعدی نیز به‌طور گسترده استفاده می‌شود و خودروهای مدرن ممکن است تا ۷۰ واحد کنترل الکترونیکی (ECU) داشته باشند که همگی از طریق این شبکه با یکدیگر ارتباط برقرار می‌کنند .

معرفی کابل پروفی‌باس (PROFIBUS) و جایگاه آن در اتوماسیون صنعتی

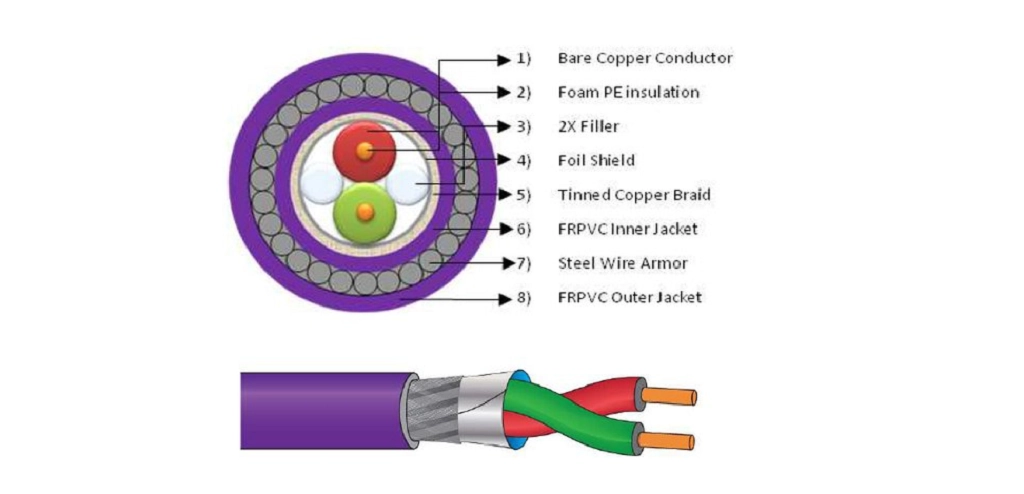

کابل پروفی باس (PROFIBUS) که از ابتدای واژه‌های Process Field Bus ساخته شده است، یک پروتکل ارتباطی استاندارد در اتوماسیون صنعتی است که برای تسهیل ارتباط بین کنترلرها (مانند PLC) و دستگاه‌های میدانی مانند سنسورها و محرک‌ها طراحی شده است و این فناوری که در سال ۱۹۸۶ در آلمان توسعه یافت، به دلیل قابلیت اطمینان بالا و تبادل داده‌های کارآمد، به یکی از محبوب‌ترین پروتکل‌های فیلدباس در جهان تبدیل شده است . کابل پروفی باس بر اساس فناوری ارتباطی RS-485 طراحی شده است و از کابل‌های بنفش رنگ با دو هسته سفت و سخت استفاده می‌کند که دارای شیلد و فویل دوگانه برای محافظت در برابر نویز و تداخل هستند و این ویژگی، کابل پروفی باس را برای محیط‌های صنعتی با میدان‌های الکترومغناطیسی قوی بسیار مناسب می‌سازد . انواع کابل پروفی باس شامل دو نسخه اصلی PROFIBUS DP (دستگاه‌های جانبی غیرمتمرکز) و PROFIBUS PA (اتوماسیون فرآیند) هستند که PROFIBUS DP برای ارتباط پرسرعت بین کنترلرها و دستگاه‌های میدانی با سرعت تا ۱۲ مگابیت بر ثانیه طراحی شده است و PROFIBUS PA نیز با سرعت داده کمتر ۳۱.۲۵ کیلوبیت در ثانیه، برای کاربردهای کنترل فرآیند در محیط‌های خطرناک مانند نفت و گاز و مواد شیمیایی مناسب است .

تفاوت‌های کلیدی در معماری فیزیکی و کابل‌کشی

یکی از مهم‌ترین تفاوت‌های کابل کن‌باس و پروفی‌باس در معماری فیزیکی و نحوه کابل‌کشی آنها نهفته است و هر یک از این پروتکل‌ها از ساختار و استانداردهای خاصی برای انتقال داده استفاده می‌کنند. کابل کن‌باس مبتنی بر معماری دو سیمه CAN-H و CAN-L با امپدانس مشخصه ۱۲۰ اهم است که به صورت جفت پیچخورده (Twisted Pair) تولید می‌شوند و این طراحی، بهینه‌سازی‌شده برای کاهش نویز و تداخل الکترومغناطیسی در محیط‌های صنعتی و خودرویی است . در مقابل، کابل پروفی باس نیز بر اساس تکنولوژی RS-485 با کابل‌های دو هسته‌ای با شیلد و فویل طراحی شده است که مقاومت بالایی در برابر میدان‌های الکترومغناطیسی قوی دارد و کابل‌های پروفی باس معمولاً به رنگ بنفش شناخته می‌شوند و دارای امپدانس ۱۵۰ اهم هستند و با کانکتورهای DB9 یا M12 به تجهیزات متصل می‌شوند . تفاوت پروفی باس PA و DP نیز در این زمینه قابل توجه است که PROFIBUS PA از کابل‌های دو سیمه با قابلیت انتقال همزمان داده و برق (Power over Bus) استفاده می‌کند که برای محیط‌های انفجاری و مناطق خطرناک بسیار مناسب است .

تفاوت در لایه‌های ارتباطی و پروتکل

تفاوت کابل کن باس و پروفی‌باس تنها به لایه فیزیکی محدود نمی‌شود و این دو پروتکل در لایه‌های بالاتر ارتباطی نیز تفاوت‌های اساسی با یکدیگر دارند که بر عملکرد و کاربرد آنها تأثیر می‌گذارد. کابل کن‌باس یک پروتکل مبتنی بر پیام است که بر اساس اولویت‌بندی پیام‌ها با استفاده از شناسه (ID) کار می‌کند و در این سیستم، هر گره در شبکه می‌تواند به صورت مستقل پیام ارسال کند و در صورت برخورد همزمان داده‌ها، پیام با اولویت بالاتر به مسیر خود ادامه می‌دهد و این ویژگی، CAN Bus را برای سیستم‌های زمان‌واقعی (Real-Time) که نیاز به پاسخ‌دهی سریع دارند، بسیار مناسب می‌سازد . در مقابل، کابل پروفی باس از یک پروتکل Master/Slave (استاد/برده) استفاده می‌کند که در آن یک کنترلر Master، کنترل یک‌طرفه بر تمام دستگاه‌های Slave دارد و تبادل داده‌ها به صورت نیمه‌دوبلکس (Half Duplex) انجام می‌شود و این مدل ارتباطی، پایداری بالایی را در شبکه‌های صنعتی فراهم می‌کند و پروفی باس با استفاده از پروتکل حلقه توکن اضافی، امکان استفاده از چندین Master را نیز فراهم می‌آورد .

سرعت انتقال داده و فاصله مجاز

سرعت انتقال داده و حداکثر فاصله مجاز کابل‌ها، دو پارامتر حیاتی در انتخاب پروتکل مناسب برای هر کاربرد صنعتی هستند و کابل کن‌باس و پروفی‌باس در این زمینه تفاوت‌های قابل توجهی با یکدیگر دارند. کابل کن‌باس در نسخه کلاسیک خود، حداکثر سرعت انتقال ۱ مگابیت بر ثانیه را در فواصل کوتاه (تا ۴۰ متر) پشتیبانی می‌کند و با افزایش فاصله، سرعت کاهش می‌یابد، هرچند که استاندارد CAN FD جدیدتر سرعت را تا ۱۲ مگابیت بر ثانیه افزایش داده است و همچنین پروتکل CAN XL با پهنای باند بیش از ۱۰ مگابیت بر ثانیه، افق‌های جدیدی را پیش روی این فناوری قرار داده است . در مقایسه، کابل پروفی باس با پشتیبانی از سرعت تا ۱۲ مگابیت بر ثانیه در نسخه PROFIBUS DP، عملکرد سریع‌تری را در فواصل کوتاه ارائه می‌دهد و نسخه PA نیز با سرعت ۳۱.۲۵ کیلوبیت بر ثانیه، برای فواصل طولانی‌تر در محیط‌های خطرناک طراحی شده است و حداکثر فاصله مجاز کابل پروفی باس DP در سرعت ۱۲ مگابیت بر ثانیه حدود ۱۰۰ متر است که با کاهش سرعت، این فاصله تا چند کیلومتر نیز قابل افزایش است .

کاربردهای صنعتی و حوزه‌های استفاده

هر یک از پروتکل‌های CAN Bus و پروفی‌باس، بر اساس ویژگی‌های خاص خود، در حوزه‌های صنعتی مشخصی کاربرد دارند و انتخاب بین آنها باید با توجه به نیازها و محیط پروژه انجام شود. کابل کن‌باس به دلیل طراحی اولیه برای صنعت خودرو، همچنان در خودروسازی به عنوان استاندارد اصلی ارتباط بین ECUهای مختلف مانند موتور، سیستم ترمز، کیسه هوا و نمایشگرها استفاده می‌شود و همچنین در ماشین‌آلات کشاورزی با پروتکل ISOBUS (استاندارد ISO 11783) و سیستم‌های اتوماسیون صنعتی نیز کاربرد گسترده‌ای دارد . در مقابل، کابل پروفی باس به عنوان یک پروتکل فیلدباس، عمدتاً در کارخانه‌ها و خطوط تولید برای ارتباط بین کنترلرها، سنسورها، ربات‌ها و تجهیزات اتوماسیون استفاده می‌شود و نسخه PA آن نیز به طور خاص برای محیط‌های خطرناک مانند صنایع نفت و گاز، مواد شیمیایی و داروسازی طراحی شده است .

راهنمای انتخاب کابل کن‌باس (CAN Bus) مناسب برای شبکه ماشین‌آلات صنعتی در آلما شبکه.

مزایا و معایب هر پروتکل

هر یک از کابل‌های کن‌باس و پروفی‌باس دارای مزایا و معایب خاص خود هستند که شناخت آنها برای انتخاب صحیح بسیار اهمیت دارد. مزایای کابل کن‌باس شامل سادگی و هزینه پایین، کاهش قابل توجه سیم‌کشی و وزن، قابلیت اطمینان بالا و تشخیص خودکار خطا، مقاومت در برابر اختلالات الکتریکی و تداخل الکترومغناطیسی، و کارایی بالا در اولویت‌بندی پیام‌های حیاتی است . از معایب CAN Bus می‌توان به محدودیت پهنای باند در نسخه‌های قدیمیتر و عدم پشتیبانی ذاتی از ویژگی‌های امنیتی مانند رمزنگاری اشاره کرد که این موضوع برای کاربردهای حساس، نیازمند پیاده‌سازی مکانیزم‌های امنیتی در لایه‌های بالاتر است . مزایای کابل پروفی باس نیز شامل پایداری بالا، مقاومت در برابر نویز، پهنای باند وسیع، تبادل اطلاعات مطمئن و بدون خطا، و حذف کابل‌کشی موازی که منجر به کاهش هزینه نصب و راه‌اندازی می‌شود، هستند .

برای ایکه بدانید کابل پروفی‌باس در شبکه‌های صنعتی چگونه عمل می‌کند؟ کلیک کنید.

هلوکیبل و ارائه کابل‌های باکیفیت برای پروتکل‌های صنعتی

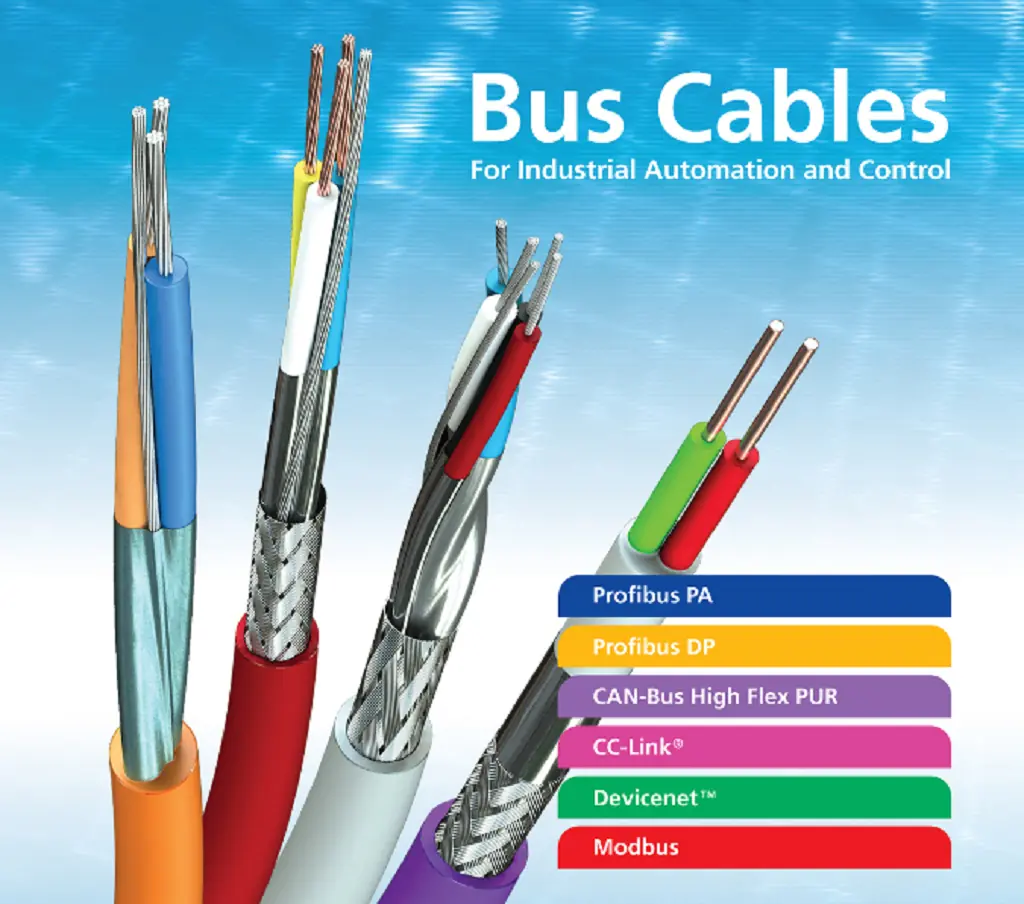

شرکت هلوکیبل آلمان به عنوان یکی از پیشروترین تولیدکنندگان کابل‌های صنعتی در جهان، محصولات متنوع و باکیفیتی را برای هر دو پروتکل CAN Bus و پروفی‌باس ارائه می‌دهد که با رعایت دقیق استانداردهای بین‌المللی، عملکردی پایدار و قابل اعتماد را در محیط‌های صنعتی تضمین می‌کنند. کابل‌های کن باس هلوکیبل با بهره‌گیری از هادی‌های مسی قلع‌اندود چندرشته‌ای با آرایش استار کواد و عایق سلول PE، و استفاده از شیلد مسی، مقاومت بالایی در برابر نویز و تداخلات الکترومغناطیسی فراهم می‌کنند و این کابل‌ها با پشتیبانی از استاندارد ISO 11898-2 و محدوده دمایی گسترده از منفی ۴۰ تا مثبت ۷۰ درجه سانتی‌گراد، برای نصب‌های ثابت در محیط‌های داخلی و کاربردهای صنعتی حساس بسیار مناسب هستند . همچنین کابل‌های پروفی‌باس هلوکیبل با طراحی خاص خود، امکان نصب سریع و آسان را با ابزارهای FastConnect فراهم می‌کنند و با داشتن شیلد و فویل دوگانه، محافظت کاملی در برابر میدان‌های الکترومغناطیسی قوی ارائه می‌دهند و تجهیزات و کابل‌های صنعتی هلوکیبل با رعایت استانداردهای CE، UL و RoHS، کیفیت و ایمنی بالایی را برای پروژه‌های صنعتی تضمین می‌کنند .

راهنمای انتخاب کابل مناسب برای پروژه صنعتی

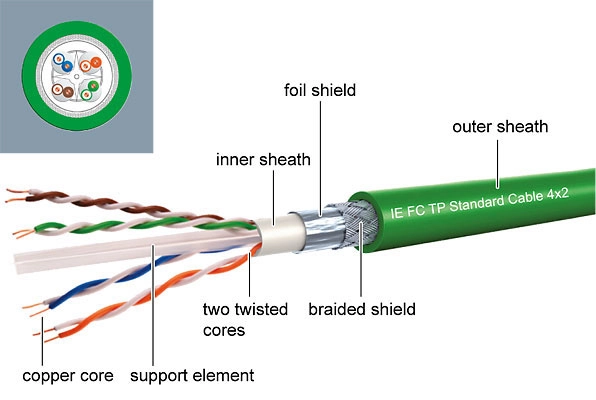

انتخاب بین کابل کن‌باس و کابل پروفی باس باید بر اساس چندین عامل کلیدی مانند نوع کاربرد، محیط نصب، سرعت مورد نیاز، فاصله انتقال، بودجه و تجهیزات موجود انجام شود. برای پروژه‌های خودروسازی، ماشین‌آلات کشاورزی و سیستم‌های با تعداد گره‌های محدود که نیاز به ارتباطات پرسرعت در فواصل کوتاه دارند، کابل کن‌باس با هزینه پایین و قابلیت اطمینان بالا، انتخاب مناسبی است و اگر پروژه شما در محیط‌های صنعتی و کارخانه‌ها با نیاز به ارتباط بین کنترلرها و دستگاه‌های میدانی متعدد است، کابل پروفی باس با پایداری بالا و پهنای باند وسیع، گزینه‌ای ایده‌آل محسوب می‌شود و همچنین در محیط‌های خطرناک مانند صنایع نفت و گاز، نسخه PROFIBUS PA با قابلیت انتقال همزمان داده و برق، انتخاب امن‌تری است و برای سیستم‌های مدرن با نیاز به سرعت‌های بسیار بالا و حجم داده‌های زیاد، پروتکل‌های مبتنی بر اترنت صنعتی مانند PROFINET نیز گزینه‌های قابل توجهی هستند که با استفاده از کابل‌های اترنت صنعتی سبز رنگ و کانکتورهای RJ45، عملکردی فراتر از پروتکل‌های سنتی ارائه می‌دهند .

هلوکیبل علاوه بر کابل‌های کن‌باس و پروفی‌باس، مجموعه متنوعی از تجهیزات و کابل‌های صنعتی هلوکیبل را برای کاربردهای مختلف اتوماسیون و سیستم‌های صنعتی ارائه می‌دهد.

کلام آخر

کابل کن‌باس و پروفی‌باس هرکدام با ویژگی‌ها، مزایا و کاربردهای خاص خود، نقش مهمی در اتوماسیون صنعتی و سیستم‌های کنترل ایفا می‌کنند و انتخاب بین آنها باید با درک عمیق از نیازهای پروژه و شرایط محیطی انجام شود. کابل کن‌باس با معماری ساده، هزینه پایین و قابلیت اطمینان بالا، انتخابی ایده‌آل برای صنعت خودرو، ماشین‌آلات کشاورزی و سیستم‌های کنترل توزیع‌شده است، در حالی که کابل پروفی باس با پایداری بالا، مقاومت در برابر نویز و پشتیبانی از تعداد زیاد گره‌ها، استاندارد اصلی در کارخانه‌ها و محیط‌های صنعتی بزرگ محسوب می‌شود. محصولات هلوکیبل آلمان با ارائه کابل‌های کن باس هلوکیبل، کابل‌های پروفی‌باس هلوکیبل و کابل‌های E-Bus هلوکیبل، راه‌حل‌های باکیفیتی را برای هر یک از این پروتکل‌ها ارائه می‌دهند که با رعایت دقیق استانداردهای بین‌المللی، عملکردی پایدار و قابل اعتماد را در محیط‌های صنعتی پرچالش تضمین می‌کنند و آلما شبکه نماینده تجهیزات و کابل‌های صنعتی هلوکیبل، آماده ارائه مشاوره تخصصی و تأمین انواع کابل‌های مورد نیاز پروژه‌های صنعتی شما با ضمانت اصالت و کیفیت است.
