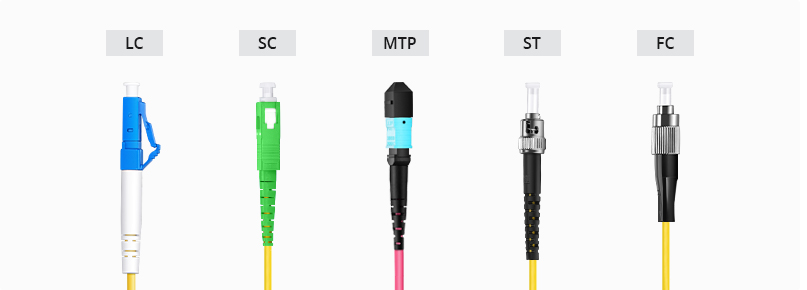

انواع کانکتورهای فیبرنوری شبکه زیرساخت

گسترش استفاده از فیبرنوری

 فیبر نوری یکی از فناوری‌های پیشرفته در زمینه انتقال داده است که به دلیل سرعت بالا و پهنای باند گسترده، در شبکه‌های ارتباطی مدرن به‌طور گسترده استفاده می‌شود. یکی از اجزای کلیدی در سیستم‌های فیبر نوری، کانکتورهای فیبر نوری هستند که نقش مهمی در اتصال فیبرهای نوری به دستگاه‌های مختلف ایفا می‌کنند. در این مقاله، به بررسی انواع کانکتورهای فیبر نوری، تفاوت‌های آن‌ها و کاربردهای هر یک می‌پردازیم.



انواع فیبرنوری کانکتورهای فیبر نوری

کانکتورهای فیبر نوری ابزارهایی هستند که برای اتصال فیبرهای نوری به یکدیگر یا به دستگاه‌های دیگر استفاده می‌شوند. این کانکتورها در انواع مختلفی تولید می‌شوند و هر یک ویژگی‌ها و کاربردهای خاص خود را دارند. انتخاب کانکتور مناسب برای هر پروژه، به عوامل مختلفی مانند نوع فیبر نوری (سینگل مود یا مالتی مود)، محیط نصب، تراکم اتصالات و نیازهای شبکه بستگی دارد.



دسته‌بندی کانکتورهای فیبر نوری

کانکتورهای فیبر نوری را می‌توان بر اساس معیارهای مختلفی دسته‌بندی کرد. برخی از این معیارها عبارتند از:

    نوع استفاده: کانکتورهایی که با پنل‌های آداپتور استفاده می‌شوند و کانکتورهایی که بدون نیاز به آداپتور کار می‌کنند.

    تعداد فیبر: کانکتورهای سیمپلکس (یک‌طرفه) و داپلکس (دوطرفه).

    نوع فیبر: کانکتورهای مناسب برای فیبرهای تک‌حالته و چندحالته.

    روش انتقال: کانکتورهایی که برای انتقال داده‌ها در یک جهت یا دو جهت استفاده می‌شوند.

    محیط انتقال: کانکتورهایی که برای محیط‌های داخلی یا خارجی طراحی شده‌اند.

    طول بوت: کانکتورهای با بوت استاندارد و بوت کوتاه.

    نوع پولیش: کانکتورهای PC، UPC و APC.

    روش نصب: کانکتورهای فیلدترمینیت (نصب در محل) و پیش‌ترمینیت (نصب در کارخانه).



در ادامه، به بررسی برخی از پرکاربردترین کانکتورهای فیبر نوری می‌پردازیم.

1. کانکتور LC

کانکتور LC که مخفف Lucent Connector است، یکی از پرکاربردترین کانکتورهای فیبر نوری محسوب می‌شود. این کانکتور دارای فرول (Ferrule) با قطر 1.25 میلی‌متر است و به دلیل اندازه کوچک و طراحی فشرده، برای کاربردهای با تراکم بالا مانند مراکز داده بسیار مناسب است. کانکتور LC به‌طور گسترده در شبکه‌های دیتاکام و مخابراتی استفاده می‌شود.

2. کانکتور SC

 کانکتور SC که مخفف Square Connector است، یکی از اولین کانکتورهایی بود که برای استاندارد TIA-568 انتخاب شد. این کانکتور دارای فرول 2.5 میلی‌متری است و با مکانیزم push-pull کار می‌کند. کانکتور SC به دلیل عملکرد عالی و قابلیت اطمینان بالا، در شبکه‌های نقطه به نقطه و شبکه‌های نوری پسیو (PON) استفاده می‌شود.

3. کانکتور MTP/MPO

کانکتور MTP/MPO یک کانکتور چندفیبری است که می‌تواند بین 12 تا 24 فیبر را در یک فرول مستطیلی جای دهد. این کانکتور برای اتصالات نوری موازی با پهنای باند بالا مانند شبکه‌های 40G و 100G استفاده می‌شود. کانکتور MTP/MPO به دلیل پیچیدگی در تنظیمات پلاریته و کلیدگذاری، نیاز به دقت بیشتری در نصب دارد.

4. کانکتور ST

کانکتور ST که مخفف Straight Tip است، یکی از قدیمی‌ترین کانکتورهای فیبر نوری محسوب می‌شود. این کانکتور دارای فرول 2.5 میلی‌متری است و با مکانیزم نیم‌چرخشی (bayonet mount) کار می‌کند. کانکتور ST معمولاً در شبکه‌های چندحالته و محیط‌های نظامی استفاده می‌شود.

5. کانکتور FC

کانکتور FC که مخفف Ferrule Connector است، اولین کانکتوری بود که از فرول سرامیکی استفاده کرد. این کانکتور با مکانیزم پیچی کار می‌کند و برای کاربردهای دقیق مانند دستگاه‌های OTDR و شبکه‌های تک‌حالته مناسب است. با این حال، استفاده از کانکتور FC در سال‌های اخیر کاهش یافته است.

6. کانکتور MT-RJ

کانکتور MT-RJ یک کانکتور داپلکس است که از پین‌های فلزی برای تراز کردن فیبرها استفاده می‌کند. این کانکتور به دلیل اندازه کوچک و هزینه نصب پایین، برای کاربردهای با تراکم بالا مناسب است.

7. کانکتور MU

کانکتور MU یک کانکتور کوچک با فرول 1.25 میلی‌متری است که شبیه به کانکتور SC اما در اندازه کوچک‌تر است. این کانکتور برای کاربردهای فشرده و backplane استفاده می‌شود.

8. کانکتور DIN

کانکتور DIN یک کانکتور گرد با پین‌های دایره‌ای است که معمولاً برای اتصال دستگاه‌های تخصصی مانند کیبوردهای کامپیوتر و ابزارهای موسیقی MIDI استفاده می‌شود.

9. کانکتور E2000

کانکتور E2000 یک کانکتور push-pull با مکانیزم محافظ فلزی خودکار است که از ورود گرد و غبار و اشعه لیزر جلوگیری می‌کند. این کانکتور برای کاربردهای با ایمنی بالا و توان بالا مناسب است.

کانکتورهای بدون نیاز به آداپتور

برخی از کانکتورهای فیبر نوری مانند Rosenberger Q-RMC و NEX10 به‌طور مستقیم و بدون نیاز به آداپتور قابل اتصال هستند. این کانکتورها با مکانیزم push-pull کار می‌کنند و برای محیط‌های سخت و خشن مانند سایت‌های صنعتی، معادن و ایستگاه‌های پایه 5G طراحی شده‌اند.



کانکتور Rosenberger Q-RMC

این کانکتور با فرول چندفیبری MT و قابلیت اتصال سریع، برای محیط‌های با دمای بالا و پایین (-40 تا 80 درجه سانتی‌گراد) مناسب است. کانکتور Q-RMC در شبکه‌های FTTA، شبکه‌های هوشمند و ارتباطات موبایل استفاده می‌شود.



کانکتور Rosenberger NEX10

این کانکتور با طراحی فشرده و مقاوم در برابر آب، گرد و غبار و خوردگی، برای محیط‌های بیرونی و سخت مناسب است. کانکتور NEX10 با مکانیزم قفل پیچی و push-pull، نصب و تعویض آسانی دارد.



تفاوت کانکتورهای سیمپلکس و داپلکس

کانکتورهای سیمپلکس برای انتقال داده در یک جهت استفاده می‌شوند، در حالی که کانکتورهای داپلکس امکان انتقال دوطرفه داده‌ها را فراهم می‌کنند. کانکتورهای سیمپلکس معمولاً با یک رشته فیبر نوری کار می‌کنند، در حالی که کانکتورهای داپلکس به دو رشته فیبر نیاز دارند.

تفاوت کانکتورهای سینگل مود و مالتی مود

فیبرهای سینگل مود تنها یک مد نور را انتقال می‌دهند، در حالی که فیبرهای مالتی مود قادر به انتقال چندین مد نور هستند. کانکتورهای تک‌حالته و چندحالته با توجه به نوع فیبر نوری انتخاب می‌شوند، اما برخی از کانکتورها مانند LC، SC و FC با هر دو نوع فیبر سازگار هستند.



کانکتورهای با بوت استاندارد و بوت کوتاه

کانکتورهای با بوت استاندارد از کابل و کانکتور در برابر آسیب‌ها محافظت می‌کنند، در حالی که کانکتورهای با بوت کوتاه برای فضاهای محدود مناسب هستند و نصب و تعمیر آن‌ها آسان‌تر است.



کانکتورهای PC، UPC و APC

کانکتورهای فیبر نوری بر اساس نوع پولیش به سه دسته PC، UPC و APC تقسیم می‌شوند. کانکتورهای PC دارای پولیش صاف، UPC دارای پولیش فوق‌العاده صاف و APC دارای پولیش زاویه‌دار هستند. هر یک از این کانکتورها دارای میزان تلفات برگشتی و تلفات متفاوتی هستند.



کانکتورهای فیلدترمینیت و پیش‌ترمینیت

کانکتورهای فیلدترمینیت در محل نصب می‌شوند و نیاز به ابزار و تخصص خاصی دارند، در حالی که کانکتورهای پیش‌ترمینیت در کارخانه نصب شده و نصب آن‌ها آسان‌تر است.



سوالات متداول

    آیا کانکتورهای سینگل مود روی فیبرهای مالتی مود کار می‌کنند؟

    بله، می‌توان از کانکتورهای تک‌حالته روی فیبرهای چندحالته استفاده کرد، اما برعکس آن ممکن نیست.

    اگر کانکتور SC نصب شده باشد و به کانکتور LC نیاز باشد، چه باید کرد؟

    می‌توان از یک کوپلر SC-SC و یک کابل پچ SC به LC استفاده کرد.

    انواع کانکتورهای فیبر نوری موجود در بازار کدامند؟

    کانکتورهای LC، SC، MTP/MPO، ST و FC از پرکاربردترین کانکتورهای فیبر نوری هستند.



انتخاب کانکتور مناسب برای شبکه‌های فیبر نوری، به نیازهای پروژه و محیط نصب بستگی دارد. با توجه به تنوع کانکتورهای موجود، آشنایی با ویژگی‌ها و کاربردهای هر یک می‌تواند به شما در انتخاب بهترین گزینه کمک کند. کانکتورهای LC و SC به دلیل عملکرد عالی و قابلیت اطمینان بالا، همچنان در صدر فهرست پرکاربردترین کانکتورهای فیبر نوری قرار دارند. لطفا جهت دریافت انواع کانکتور فیبرنوری با شرکت آلما شبکه در تماس باشید.
