کابل پروفی‌باس هلوکیبل برای چه پروژه‌های صنعتی مناسب است؟ راهنمای انتخاب

در دنیای پرشتاب اتوماسیون صنعتی، ارتباط مؤثر و پایدار بین تجهیزات، ستون فقرات هر سیستم تولیدی محسوب می‌شود و انتخاب کابل مناسب برای این ارتباط، نقشی حیاتی در بهره‌وری، دقت و کاهش هزینه‌های نگهداری ایفا می‌کند. در میان پروتکل‌های مختلف ارتباطی، پروفی‌باس (PROFIBUS) به عنوان یکی از قدیمی‌ترین و پرکاربردترین استانداردهای فیلدباس در صنایع تولیدی و فرآیندی شناخته می‌شود و کابل‌های پروفی‌باس هلوکیبل آلمان، با تکیه بر مهندسی دقیق و استانداردهای سخت‌گیرانه، به عنوان یکی از معتبرترین گزینه‌ها برای این منظور مطرح هستند. آلما شبکه به عنوان نماینده رسمی محصولات هلوکیبل در ایران، آماده ارائه مشاوره تخصصی و تأمین این کابل‌ها با ضمانت اصالت است.

پروفی‌باس چیست و چرا در صنعت به آن نیاز داریم؟

پروفی‌باس یا PROCESS FIELD BUS، یک پروتکل ارتباطی استاندارد در اتوماسیون صنعتی است که برای تبادل داده بین کنترلرهای قابل برنامه‌ریزی (PLC)، سیستم‌های کنترل توزیع‌شده (DCS) و تجهیزات میدانی مانند سنسورها، محرک‌ها، درایوها و نمایشگرهای صنعتی طراحی شده است و این پروتکل که در سال ۱۹۸۹ در آلمان معرفی شد، امروزه به عنوان یکی از استانداردهای بین‌المللی IEC 61158 و EN 50170 شناخته می‌شود. برخلاف شبکه‌های معمولی که بیشتر برای انتقال داده در محیط‌های اداری طراحی شده‌اند، پروفی‌باس برای محیط‌های صنعتی با نویز الکترومغناطیسی بالا، تغییرات دمایی شدید و لرزش‌های مکانیکی بهینه‌سازی شده است و با سرعت انتقال داده تا ۱۲ مگابیت بر ثانیه و امکان ارتباط در فواصل تا ۱۲۰۰ متر (با کاهش سرعت)، نیازهای متنوع صنایع مختلف را پوشش می‌دهد .

ساختار و مشخصات فنی کابل پروفی‌باس هلوکیبل

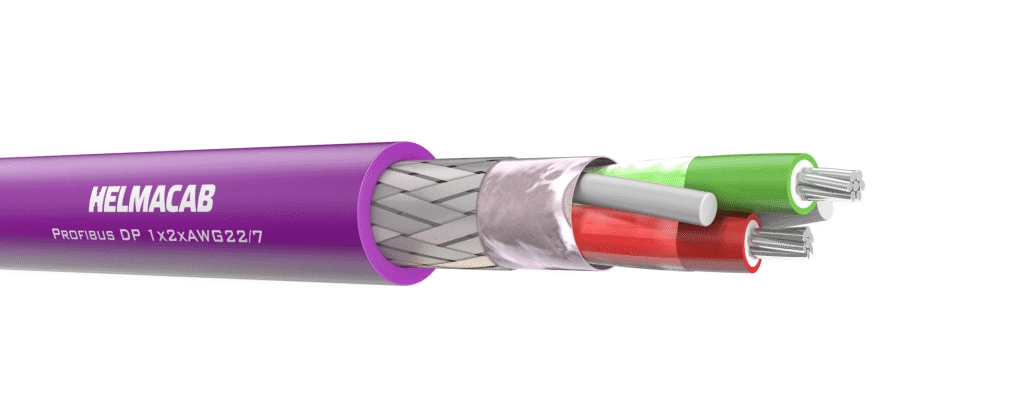

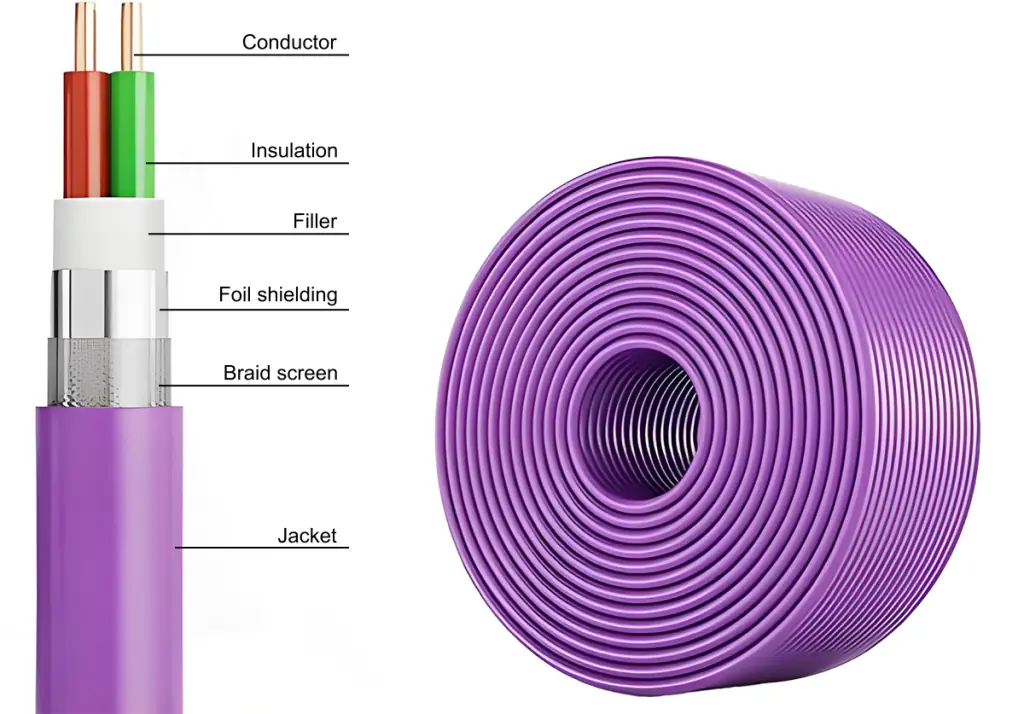

کابل پروفی باس هلوکیبل با ساختاری مهندسی‌شده و مطابق با دقیق‌ترین استانداردهای جهانی تولید می‌شود و این ساختار، عملکرد پایدار و قابل اعتمادی را در محیط‌های صنعتی پرچالش تضمین می‌کند. این کابل‌ها از یک زوج سیم به هم تابیده (Twisted Pair) با عایق فوم-اسکین پلی‌اتیلن (Foam-skin-PE) تشکیل شده‌اند که به دلیل خاصیت دی‌الکتریک بالا، از تضعیف سیگنال در فواصل طولانی جلوگیری می‌کند . هادی این کابل‌ها از مس با روکش قلع (Tinned Copper) ساخته شده است که در برابر اکسیداسیون مقاوم بوده و رسانایی بالایی دارد . کابل پروفی باس هلوکیبل با امپدانس مشخصه ۱۵۰ اهم ±۱۰٪، دقیقاً مطابق با استانداردهای شبکه پروفی‌باس طراحی شده و مقاومت حلقه آن حداکثر ۱۱۰ میلی‌اهم بر متر است که کیفیت انتقال داده را در مسافت‌های طولانی تضمین می‌کند . همچنین این کابل‌ها با دو لایه شیلدینگ (فویل آلومینیومی و بافت مسی قلع‌اندود) در برابر تداخلات الکترومغناطیسی (EMI) و نویزهای صنعتی محافظت می‌شوند .

صنایع مناسب برای استفاده از کابل پروفی‌باس هلوکیبل

کابل‌های پروفی‌باس هلوکیبل به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف گسترده‌ای از صنایع و پروژه‌های صنعتی کاربرد دارند و انتخاب صحیح آنها بر اساس نوع صنعت و شرایط محیطی، کلید موفقیت پروژه است. در صنعت نفت، گاز و پتروشیمی، این کابل‌ها برای اتصال ترانسمیترهای فشار و دما، شیرهای کنترلی هوشمند و فلومترها به سیستم‌های کنترل مرکزی استفاده می‌شوند و نسخه PROFIBUS PA این کابل‌ها که قابلیت انتقال همزمان داده و برق را دارد، برای محیط‌های انفجاری و مناطق خطرناک (Ex) بسیار مناسب است . در صنعت فولاد و ذوب‌آهن که دماهای بالا و میدان‌های مغناطیسی قوی وجود دارد، کابل‌های پروفی‌باس هلوکیبل با روکش مقاوم و شیلدینگ قوی، ارتباط پایدار بین درایوهای فرکانسی و سیستم‌های کنترل را تضمین می‌کنند . همچنین در صنایع غذایی و دارویی که رعایت استانداردهای بهداشتی و شست‌وشوی مکرر تجهیزات ضروری است، محصولات هلوکیبل آلمان با روکش‌های مقاوم در برابر مواد شوینده و بدون هالوژن، گزینه‌ای ایده‌آل محسوب می‌شوند .

نسخه‌های مختلف کابل پروفی‌باس و کاربردهای آنها

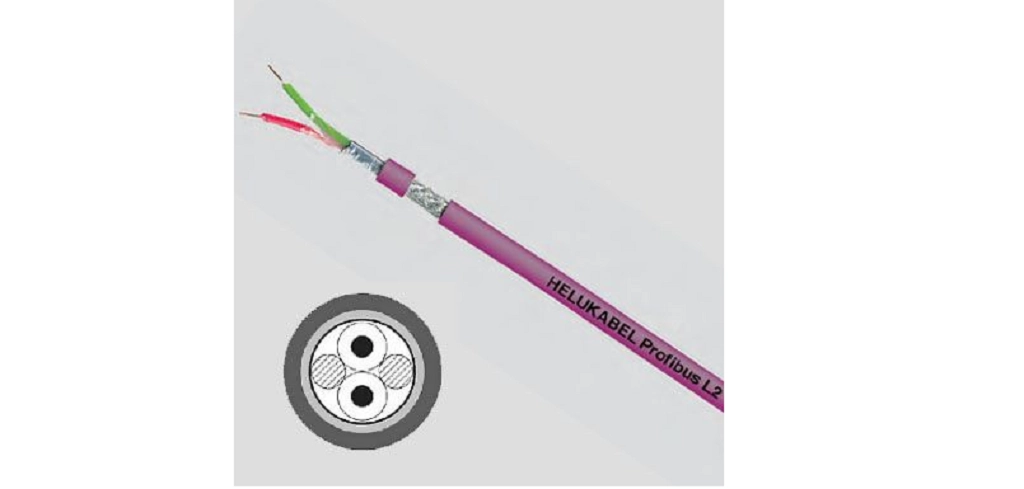

پروفی‌باس در دو نسخه اصلی DP و PA عرضه می‌شود که هرکدام برای کاربردهای خاصی طراحی شده‌اند و کابل پرفی باس متناسب با هر نسخه، مشخصات فنی متفاوتی دارد. PROFIBUS DP (Decentralized Peripherals) رایج‌ترین نسخه است که برای ارتباط بین کنترلرها و تجهیزات غیرمتمرکز مانند درایوها، سنسورها و I/Oهای راه‌دور در اتوماسیون کارخانه‌ها استفاده می‌شود و این نسخه از کابل‌هایی با امپدانس ۱۵۰ اهم و رنگ بنفش استاندارد استفاده می‌کند و سرعت انتقال داده تا ۱۲ مگابیت بر ثانیه را پشتیبانی می‌نماید . PROFIBUS PA (Process Automation) نسخه‌ای است که برای صنایع فرآیندی مانند نفت، گاز، پتروشیمی و نیروگاه‌ها طراحی شده و این نسخه قابلیت انتقال همزمان داده و برق (تا ۳۰ میلی‌آمپر) را روی یک جفت سیم دارد و از استاندارد IEC 61158-2 با امپدانس ۱۰۰ اهم پیروی می‌کند و برای مناطق انفجاری نیز مناسب است . انتخاب بین این دو نسخه به نوع پروژه، محیط نصب و تجهیزات مورد استفاده بستگی دارد و کابل پروفی باس هلوکیبل در هر دو نسخه با کیفیت بالا تولید می‌شود.

کابل پروفی‌باس در شبکه‌های صنعتی چگونه عمل می‌کند؟ بررسی آن در موبوپارت.

کابل‌های پروفی‌باس برای محیط‌های متحرک و زنجیرهای کششی

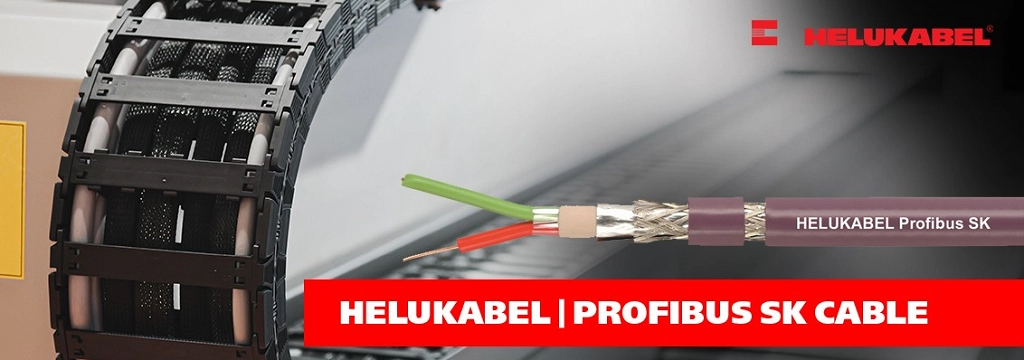

یکی از ویژگی‌های برجسته کابل‌های پروفی‌باس هلوکیبل، طراحی آنها برای استفاده در زنجیرهای کششی (Drag Chains) و محیط‌های در حال حرکت است و این ویژگی، آنها را برای صنایع رباتیک و ماشین‌سازی به گزینه‌ای ایده‌آل تبدیل کرده است. در خطوط تولید صنعتی که تجهیزات به طور مداوم در حال حرکت هستند، مانند ربات‌های صنعتی، دستگاه‌های CNC و سیستم‌های مونتاژ اتوماتیک، کابل‌ها باید انعطاف‌پذیری بالا و مقاومت در برابر سایش و خمش‌های مکرر داشته باشند . مدل Profibus SK هلوکیبل با ساختار چندرشته‌ای و روکش پلی‌یورتان (PUR)، برای این کاربردها طراحی شده و شعاع خمش حداقلی ۱۰۰ میلی‌متر در حرکت مداوم را تحمل می‌کند . این کابل‌ها همچنین در برابر روغن‌های صنعتی، گریس‌ها و مواد شیمیایی مقاوم هستند و در دماهای بین -۴۰ تا +۷۰ درجه سانتی‌گراد عملکرد پایدار دارند .

نسخه‌های فضای باز و نصب در شرایط سخت محیطی

برای پروژه‌هایی که کابل‌ها در فضای باز یا محیط‌های با شرایط آب‌وهوایی سخت نصب می‌شوند، کابل پروفی باس هلوکیبل در نسخه‌های مخصوص فضای باز با روکش مقاوم در برابر اشعه UV و رطوبت تولید می‌شود. این کابل‌ها با روکش‌های پلی‌اتیلن (PE) یا PVC مقاوم در برابر نور خورشید، باران و گرد و غبار، برای استفاده در معرض عوامل جوی مناسب هستند و می‌توانند در محیط‌های بیرونی بدون کاهش کیفیت عملکرد، سال‌ها کار کنند . البته باید توجه داشت که برخی مدل‌ها برای دفن مستقیم در زیر زمین طراحی نشده‌اند و در صورت نیاز به کابل‌کشی زیرزمینی، باید از مدل‌های مخصوص با روکش و زره مناسب استفاده کرد . در پروژه‌های صنعتی مانند نیروگاه‌های خورشیدی، ایستگاه‌های پمپاژ و تأسیسات بیرونی، انتخاب نسخه مناسب فضای باز، از خرابی زودهنگام کابل و هزینه‌های تعویض جلوگیری می‌کند.

سازگاری با تجهیزات Fast Connect زیمنس و سهولت نصب

یکی از مزایای مهم کابل‌های پروفی‌باس هلوکیبل، طراحی آنها برای سازگاری کامل با ابزار Fast Connect شرکت زیمنس است که فرآیند نصب و اتصال را به طور قابل توجهی تسریع می‌بخشد. ابزار Fast Connect امکان کنده‌کاری دقیق روکش و شیلد کابل را در یک مرحله فراهم می‌کند و اتصال به کانکتورهای Insulation Displacement را بدون نیاز به ابزارهای پیچیده ممکن می‌سازد . این ویژگی در پروژه‌های بزرگ صنعتی که تعداد زیادی اتصال باید انجام شود، زمان نصب را به شدت کاهش می‌دهد و احتمال خطاهای انسانی را به حداقل می‌رساند. همچنین علامت‌گذاری متر روی کابل، اندازه‌گیری و برش دقیق را برای نصابان آسان‌تر می‌کند و به استانداردسازی نصب کمک می‌نماید .

استانداردهای بین‌المللی و تأییدیه‌های کیفی

محصولات هلوکیبل با رعایت دقیق استانداردهای بین‌المللی مانند IEC 61158، EN 50170، VDE، UL، CSA و CE تولید می‌شوند و این استانداردها، کیفیت، ایمنی و سازگاری کابل‌ها را با تجهیزات مختلف در بازارهای جهانی تضمین می‌کنند . کابل‌های پروفی‌باس هلوکیبل همچنین دارای گواهی مقاومت در برابر شعله بر اساس IEC 60332-1-2 هستند و در برابر فشار، کشش مکانیکی و شرایط محیطی سخت مانند رطوبت بالا مقاومند . این تأییدیه‌ها به مهندسان و مدیران پروژه اطمینان می‌دهد که کابل‌های انتخابی، عملکردی پایدار و قابل اعتماد در طولانی‌مدت خواهند داشت و با الزامات ایمنی و کیفی پروژه‌های صنعتی مطابقت کامل دارند.

برای اینکه بدانید چرا کابل‌های پروفی‌باس هلوکیبل در اتوماسیون صنعتی بی‌رقیب هستند؟ (بررسی فنی) کلیک کنید.

نتیجه گیری

برای انتخاب بهترین کابل پروفی باس هلوکیبل برای پروژه خود، باید چندین عامل کلیدی را در نظر بگیرید که شامل نسخه پروفی‌باس   DP یا PA نوع حرکت (ثابت یا متحرک)، شرایط محیطی (دما، رطوبت، مواد شیمیایی، اشعه UV) و طول مسیر است. برای پروژه‌های اتوماسیون کارخانه با تجهیزات غیرمتمرکز و سرعت بالا، نسخه DP با کابل‌های ۱۵۰ اهم انتخاب مناسبی است و برای صنایع فرآیندی با نیاز به تغذیه تجهیزات میدانی، نسخه PA با کابل‌های ۱۰۰ اهم توصیه می‌شود . در محیط‌های با حرکت مداوم مانند رباتیک و ماشین‌آلات متحرک، از کابل‌های افشان با روکش PUR و ساختار چندرشته‌ای استفاده کنید و برای فضای باز و شرایط جوی سخت، کابل‌های با روکش مقاوم در برابر UV و رطوبت را انتخاب نمایید. همچنین فاصله کابل‌کشی و سرعت انتقال داده مورد نیاز، تأثیر مستقیم بر انتخاب سطح مقطع و نوع کابل دارد. تیم فنی آلما شبکه به عنوان نماینده رسمی محصولات هلوکیبل در ایران، آماده ارائه مشاوره تخصصی برای انتخاب بهترین کابل متناسب با نیازهای خاص پروژه شماست و این محصولات را با ضمانت اصالت و کیفیت در اختیار شما قرار می‌دهد.
