ماژول نوری چیست؟ همه چیز درباره قلب تپنده ارتباطات فیبر نوری

ماژول نوری چگونه کار میکند؟ از اصول تا فناوری‌های پیشرفته

در دنیای ارتباطات مدرن، فیبر نوری به عنوان ستون فقرات انتقال داده با سرعت بالا شناخته می‌شود و در قلب این زیرساخت، ماژول‌های نوری (Optical Transceivers) قرار دارند که وظیفه تبدیل سیگنال‌های الکتریکی به نوری و بالعکس را بر عهده دارند. این قطعات کوچک اما حیاتی، امکان انتقال حجم عظیمی از داده‌ها را در مسافت‌های طولانی با کمترین تلفات فراهم می‌آورند و بدون آنها، شبکه‌های امروزی عملاً قادر به ادامه حیات نخواهند بود. ماژول‌های نوری در لایه فیزیکی مدل OSI فعالیت می‌کنند و با ارائه انعطاف‌پذیری بالا در طراحی شبکه، امکان استفاده از انواع مختلف فیبر نوری و کانکتورها را برای کاربردهای گوناگون فراهم می‌آورند. از دیتاسنترهای عظیم گرفته تا شبکه‌های مخابراتی شهری و زیرساخت‌های 5G، این ماژول‌ها نقشی کلیدی در حفظ پایداری و سرعت ارتباطات ایفا می‌کنند.

اصول عملکرد ماژول نوری؛ تبدیل الکتریسیته به نور و بالعکس

عملکرد اصلی یک ماژول نوری بر اساس یک فرآیند دوطرفه ساده اما مبتنی بر فناوری پیشرفته استوار است: تبدیل سیگنال‌های الکتریکی به نوری در سمت فرستنده و تبدیل سیگنال‌های نوری به الکتریکی در سمت گیرنده. در طرف فرستنده، سیگنال الکتریکی ورودی ابتدا توسط یک مدار درایور پردازش شده و سپس به یک منبع نور مانند دیود لیزری (LD) یا دیود نورگسیل (LED) اعمال می‌شود. این منبع نور، سیگنال الکتریکی را به یک سیگنال نوری مدوله‌شده تبدیل می‌کند که از طریق فیبر نوری به مقصد ارسال می‌شود. در طرف گیرنده، فرآیند معکوس رخ می‌دهد؛ سیگنال نوری ورودی توسط یک آشکارساز نوری (Photodetector) دریافت شده و به سیگنال الکتریکی تبدیل می‌گردد. این سیگنال سپس توسط یک پیش‌تقویت‌کننده تقویت شده و آماده خروج می‌شود. این چرخه تبدیل در کسری از ثانیه انجام می‌شود و امکان انتقال بی‌وقفه داده‌ها را در سرعت‌های بالا فراهم می‌آورد. کیفیت این فرآیند تبدیل، به عوامل متعددی از جمله نوع منبع نور، دقت مدولاسیون و حساسیت آشکارساز بستگی دارد که همگی در طراحی و ساخت ماژول‌های نوری توسط برندهای معتبر مانند محصولات لگراند و محصولات هلوکیبل به دقت مورد توجه قرار می‌گیرند.

اجزای تشکیل‌دهنده ماژول نوری؛ نگاهی به داخل یک ترانسیور نوری

هر ماژول نوری از بخش‌های اصلی متعددی تشکیل شده است که هر یک نقش حیاتی در عملکرد کلی دستگاه ایفا می‌کنند. فرستنده نوری (TOSA - Transmitter Optical Sub-Assembly) که شامل دیود لیزری برای تولید و ارسال سیگنال‌های نوری است، یکی از مهم‌ترین اجزای ماژول محسوب می‌شود. دیود لیزری با دریافت سیگنال الکتریکی مدوله‌شده از مدار درایور، نوری با طول موج مشخص تولید می‌کند که از طریق فیبر نوری به مقصد ارسال می‌شود. گیرنده نوری (ROSA - Receiver Optical Sub-Assembly) شامل آشکارساز نوری (معمولاً فوتودیود PIN یا APD) است که سیگنال نوری ورودی را دریافت کرده و به سیگنال الکتریکی تبدیل می‌کند. کیفیت آشکارساز نوری تأثیر مستقیمی بر حساسیت دریافت و عملکرد کلی ماژول دارد. علاوه بر این دو بخش اصلی، ماژول‌های نوری شامل مدارهای عملکردی مانند درایور لیزری، مدارهای تقویت سیگنال، مدارهای کنترل دما و توان و همچنین رابط‌های نوری و الکتریکی هستند که اتصال ماژول به برد اصلی و فیبر نوری را ممکن می‌سازند. طراحی و چیدمان این اجزا در کنار یکدیگر، تأثیر مستقیمی بر عملکرد، مصرف انرژی و قابلیت اطمینان ماژول نوری دارد و برندهای معتبر با بهینه‌سازی این طراحی، محصولاتی با بالاترین سطح کیفیت ارائه می‌دهند.

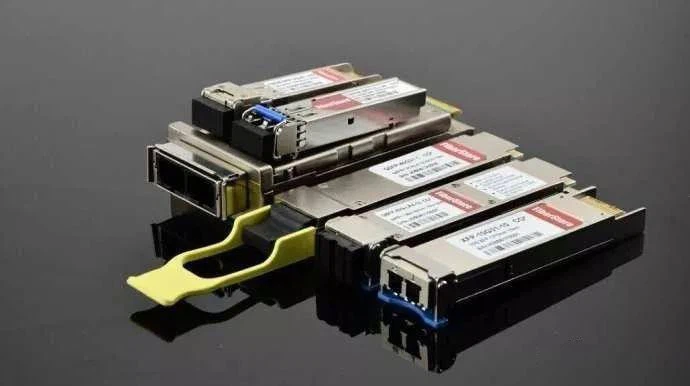

استانداردهای بسته‌بندی ماژول‌های نوری؛ از GBIC تا CFP8

یکی از چالش‌های اصلی در زمینه ماژول‌های نوری، تنوع بالای استانداردهای بسته‌بندی است که هر کدام برای کاربردها و نسل‌های خاصی از شبکه‌ها طراحی شده‌اند. نخستین نسل ماژول‌های گیگابیتی با استاندارد GBIC (Gigabit Interface Converter) معرفی شد که امروزه تقریباً منسوخ شده و جای خود را به استانداردهای کوچک‌تر و کارآمدتر داده است. SFP (Small Form-factor Pluggable) به عنوان جانشین GBIC، با ابعاد کوچک‌تر و قابلیت تعویض داغ (Hot-Swappable) معرفی شد و به سرعت به یکی از محبوب‌ترین استانداردهای ماژول نوری تبدیل گردید. برای شبکه‌های ۱۰ گیگابیتی، استاندارد XFP با ابعاد نسبتاً بزرگ‌تر و سپس SFP+ به عنوان نسخه بهینه‌شده XFP با ابعاد کوچک‌تر و مصرف انرژی کمتر ارائه شدند. برای سرعت‌های بالاتر، استانداردهای چهار کاناله مانند QSFP، QSFP+ و QSFP28 با پشتیبانی از سرعت‌های ۴۰ تا ۱۰۰ گیگابیت بر ثانیه توسعه یافتند. در بالاترین سطح، استانداردهای CFP، CFP2 و CFP4 برای ماژول‌های ۱۰۰ تا ۴۰۰ گیگابیت بر ثانیه با ابعاد مختلف طراحی شده‌اند. انتخاب استاندارد مناسب بر اساس نیازهای شبکه، تراکم پورت‌ها و فضای موجود در تجهیزات انجام می‌شود و محصولات لگراند با پوشش طیف وسیعی از این استانداردها، گزینه‌های مناسبی را برای پروژه‌های مختلف ارائه می‌دهند.

فناوری‌های پیشرفته در ماژول‌های نوری؛ PAM4 و فوتونیک سیلیکونی

با افزایش روزافزون نیاز به پهنای باند بالاتر، فناوری‌های جدیدی در ماژول‌های نوری به کار گرفته شده‌اند که عملکرد و کارایی آنها را به طور چشمگیری بهبود بخشیده‌اند. فناوری PAM4 (مدولاسیون دامنه پالس ۴ سطحی) یکی از این نوآوری‌های کلیدی است که امکان انتقال دو بیت اطلاعات در هر سیکل سیگنال را فراهم می‌کند و نسبت به روش سنتی NRZ که در هر سیکل تنها یک بیت منتقل می‌کرد، کارایی بهتری دارد. این فناوری با دوبرابر کردن سرعت بدون افزایش تعداد کانال‌ها، نقش کلیدی در توسعه ماژول‌های ۴۰۰G و بالاتر ایفا کرده است. فوتونیک سیلیکونی نیز به عنوان یکی از امیدوارکننده‌ترین فناوری‌های آینده در صنعت ارتباطات نوری مطرح است که با استفاده از خواص نوری سیلیکون، امکان تولید ماژول‌های نوری با کارایی بالا و هزینه کمتر را فراهم می‌آورد. این فناوری به ویژه در ماژول‌های ۴۰۰G اهمیت ویژه‌ای پیدا کرده است. ماژول‌های ۴۰۰G جدیدترین تحول در صنعت ارتباطات نوری محسوب می‌شوند و در سه استاندارد اصلی QSFP-DD (مناسب برای مراکز داده با ابعاد کوچک)، OSFP (مناسب برای کاربردهای مخابراتی با قابلیت‌های حرارتی بهتر) و CFP8 (استاندارد قدیمی‌تر با ابعاد بزرگتر) عرضه می‌شوند. این فناوری‌ها نشان می‌دهند که صنعت ماژول‌های نوری با سرعتی بی‌سابقه در حال پیشرفت است و محصولات هلوکیبل با بهره‌گیری از این فناوری‌های پیشرفته، محصولات خود را برای پاسخگویی به نیازهای روزافزون شبکه‌های مدرن توسعه می‌دهند.

پارامترهای فنی مهم در انتخاب ماژول نوری

برای انتخاب ماژول نوری مناسب برای هر کاربرد، توجه به پارامترهای فنی متعددی ضروری است که هر یک تأثیر مستقیمی بر عملکرد و پایداری شبکه دارند. توان خروجی نوری که نشان‌دهنده قدرت سیگنال نوری ارسالی توسط ماژول است و معمولاً بر حسب dBm بیان می‌شود، یکی از مهم‌ترین این پارامترها محسوب می‌گردد. کاهش ۳dB در توان نوری به معنای نصف شدن قدرت سیگنال است که می‌تواند کیفیت ارتباط را به شدت تحت تأثیر قرار دهد. حساسیت دریافت نیز حداقل توان نوری مورد نیاز برای دریافت صحیح سیگنال در نرخ خطای مشخص را تعیین می‌کند و هرچه سرعت ماژول بالاتر باشد، حساسیت دریافت معمولاً کاهش می‌یابد. نسبت انقراض (Extinction Ratio) کیفیت تمایز بین سیگنال‌های ۰ و ۱ را نشان می‌دهد و نسبت انقراض بهینه برای هر ماژول باید مطابق با استانداردهای IEEE 802.3 باشد. اشباع نوری نیز حداکثر توان نوری ورودی را تعیین می‌کند که ماژول می‌تواند بدون افت عملکرد دریافت کند و عبور از این حد می‌تواند به قطعات گیرنده آسیب برساند. درک صحیح این پارامترها و انتخاب ماژول بر اساس آنها، از بروز مشکلات جدی در شبکه جلوگیری می‌کند و عملکرد بهینه را تضمین می‌نماید.

کاربردهای گسترده ماژول‌های نوری در صنایع مختلف

ماژول‌های نوری به دلیل انعطاف‌پذیری و عملکرد بالا، در حوزه‌های متنوعی مورد استفاده قرار می‌گیرند که هر یک نیازهای خاص خود را دارند. در شبکه‌های ارتباطی شهری و بین‌شهری، این ماژول‌ها برای ایجاد ارتباطات پرسرعت بین شهرها و کشورها با استفاده از فیبر نوری به کار می‌روند و ستون فقرات اینترنت جهانی را تشکیل می‌دهند. در مراکز داده و زیرساخت‌های ابری، ماژول‌های نوری با تراکم بالا و مصرف انرژی بهینه، امکان اتصال هزاران سرور و سوئیچ را در فضای محدود فراهم می‌آورند و نقش کلیدی در عملکرد دیتاسنترهای مدرن ایفا می‌کنند. شبکه‌های دسترسی (FTTx) نیز با استفاده از ماژول‌های نوری، امکان ارائه اینترنت پرسرعت به منازل و کسب‌وکارها را فراهم می‌سازند و به گسترش پوشش شبکه‌های فیبر نوری کمک می‌کنند. در شبکه‌های موبایل، به ویژه در زیرساخت 5G، ماژول‌های نوری برای اتصال ایستگاه‌های پایه به شبکه هسته و همچنین ارتباط بین تجهیزات مختلف شبکه، نقشی حیاتی ایفا می‌کنند. سیستم‌های مخابراتی و تلویزیون کابلی نیز از این ماژول‌ها برای انتقال سیگنال‌های ویدئویی و صوتی با کیفیت بالا استفاده می‌کنند. این تنوع کاربرد، نشان‌دهنده اهمیت استراتژیک ماژول‌های نوری در زیرساخت‌های ارتباطی مدرن است.

آینده صنعت ماژول‌های نوری؛ به سوی سرعت‌های بالاتر و کارایی بیشتر

با رشد فزاینده تقاضا برای پهنای باند بیشتر و توسعه فناوری‌های نوین مانند هوش مصنوعی، اینترنت اشیا و واقعیت مجازی، صنعت ماژول‌های نوری به سمت سرعت‌های بالاتر و کارایی بیشتر در حال حرکت است. پیش‌بینی می‌شود در سال‌های آینده شاهد ظهور ماژول‌های 800G و حتی 1.6T باشیم که با بهره‌گیری از فناوری‌های پیشرفته‌ای مانند PAM4 با سطوح بیشتر و فوتونیک سیلیکونی نسل جدید، امکان انتقال حجم عظیمی از داده‌ها را در کمترین زمان ممکن فراهم خواهند آورد. کاهش مصرف انرژی و افزایش تراکم پورت‌ها نیز از دیگر روندهای مهم در این صنعت است که با توسعه استانداردهای جدید بسته‌بندی و استفاده از مواد پیشرفته در ساختار ماژول‌ها دنبال می‌شود. همچنین، یکپارچه‌سازی بیشتر با سایر اجزای شبکه و کاهش هزینه‌های تولید از طریق استفاده از فناوری‌های نوین ساخت، از دیگر اهداف مهم تولیدکنندگان ماژول‌های نوری در سال‌های آینده خواهد بود. برندهای پیشرو مانند محصولات لگراند و محصولات هلوکیبل با سرمایه‌گذاری در تحقیق و توسعه و همکاری با مراکز علمی و دانشگاهی، در خط مقدم این تحولات قرار دارند و محصولاتی را عرضه می‌کنند که نیازهای شبکه‌های نسل آینده را به بهترین شکل ممکن پوشش می‌دهند.

کلام آخر

ماژول‌های نوری به عنوان یکی از اجزای حیاتی و کلیدی در زیرساخت‌های ارتباطی مدرن، نقشی بی‌بدیل در انتقال داده‌ها با سرعت بالا و در مسافت‌های طولانی ایفا می‌کنند. از اصول اولیه تبدیل سیگنال‌های الکتریکی به نوری و بالعکس گرفته تا فناوری‌های پیشرفته‌ای مانند PAM4 و فوتونیک سیلیکونی، این قطعات کوچک اما قدرتمند، تحولی عظیم در صنعت ارتباطات ایجاد کرده‌اند. تنوع استانداردهای بسته‌بندی از GBIC تا CFP8، امکان انتخاب ماژول مناسب برای هر نوع کاربردی را فراهم می‌آورد و پارامترهای فنی مانند توان خروجی، حساسیت دریافت و نسبت انقراض، معیارهای دقیقی برای ارزیابی کیفیت و عملکرد ماژول‌ها ارائه می‌دهند. با توجه به رشد روزافزون تقاضا برای پهنای باند و توسعه فناوری‌های نوین، آینده صنعت ماژول‌های نوری روشن و پر از فرصت‌های جدید است و پیش‌بینی می‌شود در سال‌های آینده شاهد ظهور نسل‌های جدیدی از این ماژول‌ها با سرعت‌های بالاتر و کارایی بیشتر باشیم. درک عمیق از مفاهیم پایه، استانداردها و فناوری‌های ماژول‌های نوری، برای متخصصان شبکه و ارتباطات نه تنها یک ضرورت فنی، بلکه یک الزام استراتژیک برای طراحی و پیاده‌سازی شبکه‌های پایدار و آینده‌نگر محسوب می‌شود و سرمایه‌گذاری بر روی این فناوری، تضمین‌کننده موفقیت در عصر ارتباطات دیجیتال خواهد بود.
