راهنمای جامع انتخاب پچ پنل های شبکه برای مدیریت کابل‌ها
راهنمای جامع انتخاب پچ پنل های شبکه برای مدیریت کابل‌ها
اهمیت پچ پنل در شبکه‌های کامپیوتری
در دنیای امروز که شبکه‌های کامپیوتری به ستون فقرات ارتباطات تبدیل شده‌اند، مدیریت اصولی کابل‌ها و تجهیزات شبکه امری حیاتی است. پچ پنل‌های شبکه به عنوان یکی از اجزای کلیدی در سیستم‌های کابل‌کشی ساختاریافته، نقش اساسی در سازماندهی، نگهداری و توسعه شبکه ایفا می‌کنند.
پچ پنل شبکه چیست و چه کاربردی دارد؟
تعریف پچ پنل شبکه
پچ پنل شبکه یک دستگاه متمرکز و ماژولار است که برای مدیریت نقاط اتصال شبکه در مراکز داده استفاده می‌شود. این دستگاه عمدتاً برای اتصال دو زیرسیستم مختلف یا اتصال تجهیزات اتاق سرور به نقاط اتصال شبکه خارجی به کار می‌رود و کابل‌های این سیستم‌ها را به صورت متمرکز مدیریت، تخصیص و تنظیم می‌کند.
عملکردهای اصلی پچ پنل‌های شبکه
مدیریت و نگهداری: پچ پنل‌ها امکان نصب و مدیریت متمرکز تجهیزات و کابل‌های شبکه را فراهم می‌کنند که باعث استانداردسازی و نظم بخشیدن به کابل‌کشی شبکه می‌شود.
دسترسی آسان: با ارائه رابط‌های استاندارد و نقاط دسترسی، امکان اتصال و تعویض آسان تجهیزات شبکه را فراهم می‌کنند.
کاهش تداخل سیگنال: با چیدمان مناسب کابل‌ها، از مشکلاتی مانند طول بیش از حد کابل‌ها و تداخل متقابل جلوگیری می‌کنند.
افزایش امنیت: محافظت فیزیکی از تجهیزات و جلوگیری از دسترسی غیرمجاز را ممکن می‌سازند.
پشتیبانی از توسعه: معمولاً قابلیت گسترش دارند و امکان افزودن دستگاه‌ها و کابل‌های بیشتر را فراهم می‌کنند.
معیارهای مهم در انتخاب پچ پنل شبکه
انواع پچ پنل از نظر استاندارد
پچ پنل Cat 5e: مناسب برای کاربردهای اداری و شبکه‌های عمومی
پچ پنل Cat 6: برای سناریوهایی که نیاز به پهنای باند و سرعت بالاتر دارند
پچ پنل تلفنی: مخصوص سیستم‌های صوتی (با کاهش استفاده به دلیل گسترش تلفن‌های IP)
مشخصات فنی و تعداد پورت‌ها
پچ پنل 24 پورت: متداول‌ترین نوع
پچ پنل 48 پورت: برای شبکه‌های با تراکم بالا
پچ پنل‌های تلفنی: در اندازه‌های 25، 50 و 100 پورت
سیستم مدیریت کابل: برخی پچ پنل‌های پیشرفته دارای رک‌های مدیریت کابل هستند

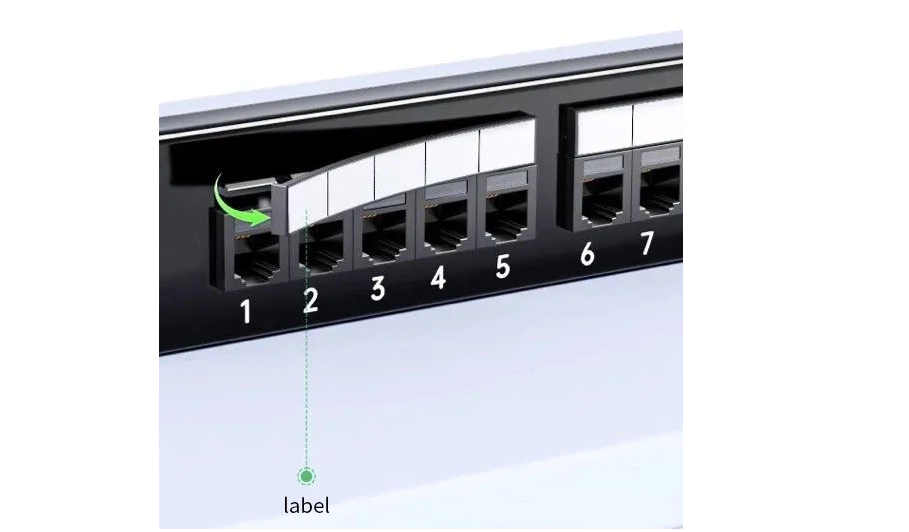

قابلیت برچسب‌گذاری: امکان چاپ شماره خطوط و رابط‌ها بر روی پچ پنل
محافظت در برابر نوسانات برق: به ویژه در سیستم‌های PoE اهمیت دارد
تفاوت پچ پنل، رک مدیریت کابل و پچ کورد رک
پچ پنل (Patch Panel)
شامل ماژول‌های اطلاعات شبکه است
امکان اتصال کابل‌های شبکه به ترمینال‌های IDC را فراهم می‌کند
جزء اصلی سیستم کابل‌کشی ساختاریافته است
رک مدیریت کابل (Cable Management Rack)
فقط برای سازماندهی کابل‌ها استفاده می‌شود
دارای سوراخ‌هایی برای عبور کابل‌هاست
باعث زیبایی و نظم در کابل‌کشی می‌شود
معمولاً همراه با پچ پنل استفاده می‌شود
پچ کورد رک (Patch Cord Rack)
برای سیستم‌های تلفنی سنتی استفاده می‌شود
دارای میله‌های دندانه‌دار برای اتصال زوج سیم‌هاست
معمولاً در اندازه‌های 100، 200 و 400 زوج موجود است
در سیستم‌های تلفن سانترال کاربرد دارد
فناوری‌ها و استانداردهای مهم در پچ پنل‌ها
محافظت در برابر نوسانات برق (Surge Protection)
به ویژه در محیط‌های بیرونی و سیستم‌های PoE اهمیت دارد
از تجهیزات در برابر صاعقه و تغییرات ناگهانی ولتاژ محافظت می‌کند
مطابق با استاندارد GB50434-2012
ساختار و مواد تشکیل دهنده پچ پنل‌ها
بدنه خارجی: از جنس ABS با مقاومت حرارتی -40 تا 93 درجه سانتیگراد
قاب: از فولاد نورد سرد با مقاومت مکانیکی بالا
پایه‌های اتصال (IDC): از جنس پلی‌کربنات (PC) با خاصیت ارتجاعی عالی
پین‌های اتصال: از جنس برنز فسفر نیکل برای اتصال مطمئن
انواع رایج پچ پنل‌های شبکه
- پچ پنل یکپارچه (One-piece)
24 پورت RJ45 در یک قاب واحد
معمولاً هر 6 پورت یک برد مدار چاپی مشترک دارند
قیمت مقرون به صرفه‌تر
نصب و راه‌اندازی ساده
- پچ پنل ماژولار (Modular)
هر پورت به صورت جداگانه طراحی شده است
هر پورت برد مدار چاپی مستقل دارد
کاهش تداخل بین سیستم‌های اطلاعاتی
قابلیت تعویض پورت‌های معیوب به صورت جداگانه
- پچ پنل گوشه‌ای (Corner-type)
طراحی زاویه‌دار برای صرفه‌جویی در فضای رک
امکان چرخش 0-120 درجه حول محور Z
عدم نیاز به رک مدیریت کابل جداگانه
سازماندهی خودکار کابل‌ها در دو بخش
نکات نصب و راه‌اندازی پچ پنل‌ها
مکان‌یابی مناسب: پچ پنل باید در محل‌هایی نصب شود که دسترسی آسان برای تعمیر و نگهداری وجود داشته باشد.
برچسب‌گذاری: تمام پورت‌ها و کابل‌ها باید به دقت برچسب‌گذاری شوند تا عیب‌یابی آسان‌تر شود.
مدیریت کابل: استفاده از رک‌های مدیریت کابل و بست‌های مناسب برای جلوگیری از درهم‌ریختگی کابل‌ها.
تست پس از نصب: پس از نصب، تمام اتصالات باید با تسترهای شبکه بررسی شوند.
تهویه مناسب: اطمینان از گردش هوای کافی به ویژه در رک‌های پرتراکم.
انتخاب بهترین پچ پنل برای نیازهای شما
انتخاب پچ پنل مناسب به عوامل مختلفی از جمله اندازه شبکه، نیازهای آینده، بودجه و محیط نصب بستگی دارد. پچ پنل‌های یکپارچه گزینه‌ای مقرون به صرفه برای شبکه‌های کوچک تا متوسط هستند، در حالی که پچ پنل‌های ماژولار انعطاف‌پذیری بیشتری برای شبکه‌های در حال رشد ارائه می‌دهند. پچ پنل‌های گوشه‌ای نیز راه‌حلی عالی برای صرفه‌جویی در فضای رک هستند.
به خاطر داشته باشید که سرمایه‌گذاری در یک سیستم مدیریت کابل مناسب با استفاده از پچ پنل‌های با کیفیت، در بلندمدت باعث صرفه‌جویی در زمان و هزینه‌های نگهداری خواهد شد و قابلیت اطمینان شبکه شما را به میزان قابل توجهی افزایش می‌دهد.
