روش صحیح سربندی کیستون شبکه لگراند برای کاهش نویز و افزایش سرعت

روش صحیح سربندی کیستون شبکه لگراند برای کاهش نویز و افزایش سرعت

در دنیای شبکه‌های کامپیوتری، کیستون شبکه لگراند به عنوان نقطه اتصال نهایی کابل‌های شبکه به پریزهای دیواری یا پچ پنل‌ها، نقشی حیاتی در کیفیت نهایی سیگنال ایفا می‌کند. بسیاری از مدیران شبکه و کارشناسان حرفه‌ای بر این باورند که اگر کابل شبکه را شاهرگ حیاتی زیرساخت بدانیم، کیستون حکم دریچه قلب را دارد؛ یک کیستون بی‌کیفیت یا سربندی نادرست می‌تواند تمام زحمات یک کابل‌کشی حرفه‌ای را بر باد دهد و باعث افت سرعت، افزایش خطا و نویزهای مخرب شود. روش صحیح سربندی کیستون شبکه لگراند نه تنها یک مهارت فنی، بلکه یک هنر است که با رعایت اصول دقیق آن می‌توان به حداکثر کارایی و پایداری شبکه دست یافت. محصولات لگراند با ارائه کیستون‌های پیشرفته در سری‌های LCS2 و LCS3، فرآیند سربندی را با فناوری‌های نوآورانه‌ای مانند Toolless (بدون ابزار) و Quick-Connect تسهیل کرده‌اند. با این حال، حتی با بهترین کیستون شبکه لگراند، اگر مراحل سربندی به درستی انجام نشود، نتیجه نهایی رضایت‌بخش نخواهد بود.

ابزارهای ضروری برای سربندی صحیح کیستون شبکه لگراند

پیش از هر اقدامی برای نصب کیستون شبکه لگراند، باید ابزارهای مناسب را در اختیار داشته باشید. استفاده از ابزارهای نامرغوب یا نادرست، یکی از مهم‌ترین دلایل خرابی سربندی و کاهش کیفیت اتصال است. ابزارهای اصلی مورد نیاز برای سربندی کیستون شبکه لگراند عبارتند از: پانچ تول (Punch Down Tool) که ابزاری است برای فشار دادن سیم‌ها به داخل شکاف‌های کیستون و برش اضافه سیم‌ها. پانچ‌تول‌های حرفه‌ای دارای قابلیت تنظیم نیرو هستند تا از آسیب به سیم‌ها جلوگیری کنند. کابل‌کن (Cable Stripper) یا روکش‌گیر برای برداشتن روکش بیرونی کابل به اندازه استاندارد (حدود ۲ تا ۳ سانتی‌متر) بدون آسیب به عایق زوج‌های داخلی. سیم‌چین (Wire Cutter) برای برش دقیق سیم‌ها و کابل‌ها به طول مورد نیاز. همچنین وجود یک کیفیت‌سنج یا تستر شبکه برای بررسی نهایی اتصال و تطابق با استاندارد T568A/B ضروری است. برای کیستون‌های سری LCS3 لگراند با فناوری Toolless، به پانچ‌تول نیاز نیست و خود کیستون دارای مکانیزم کلیپ فنری برای قفل کردن سیم‌هاست. با این حال، آشنایی با هر دو روش برای کارشناسان حرفه‌ای الزامی است. آلما شبکه به عنوان یکی از نمایندگان رسمی محصولات لگراند در ایران، تمامی ابزارآلات تخصصی مورد نیاز برای نصب کیستون شبکه لگراند را تأمین می‌کند. انتخاب ابزار مناسب، اولین گام برای دستیابی به یک اتصال پایدار و باکیفیت است.

گام‌های اصلی سربندی کیستون شبکه لگراند (روش استاندارد با پانچ‌تول)

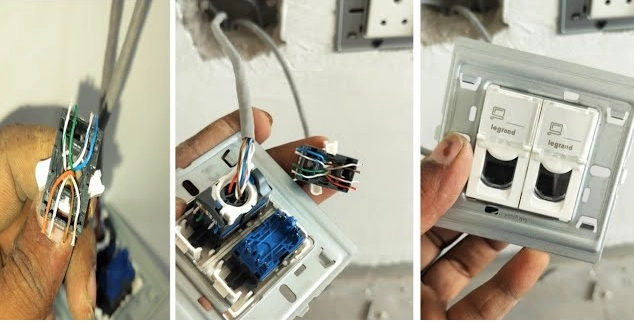

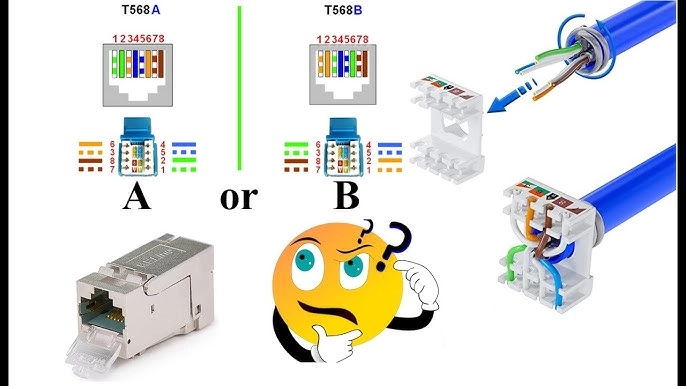

روش صحیح سربندی کیستون شبکه لگراند با استفاده از پانچ‌تول، شامل چندین مرحله کلیدی است که هر کدام نیازمند دقت و ظرافت هستند. مرحله اول – آماده‌سازی کابل: ابتدا کابل شبکه (UTP یا SFTP) را با استفاده از کابل‌کن، به اندازه حدود ۳ تا ۴ سانتی‌متر از روکش خارجی باز کنید. دقت کنید که به عایق زوج‌های داخلی آسیبی نرسد. در کابل‌های شیلددار، فویل و سیم زهکش را به عقب تا کنید تا با بدنه کیستون تماس داشته باشد. مرحله دوم – جداسازی و مرتب‌سازی زوج‌ها: سیم‌های داخلی (۸ رشته) را بر اساس استاندارد T568B (متداول در ایران) یا T568A از هم جدا کرده و به ترتیب صحیح مرتب کنید. ترتیب استاندارد T568B از چپ به راست: سفید-نارنجی، نارنجی، سفید-سبز، آبی، سفید-آبی، سبز، سفید-قهوه‌ای، قهوه‌ای. زوج‌ها را به صورت صاف و بدون گره‌خوردگی در کنار هم قرار دهید. مرحله سوم – قرار دادن سیم‌ها در کیستون: کیستون لگراند را روی یک سطح صاف قرار دهید و درب پشتی آن را باز کنید. هر سیم را مطابق با راهنمای رنگی روی بدنه کیستون، در شیار مخصوص خود قرار دهید. مطمئن شوید که سیم‌ها تا انتهای شیار فرو رفته‌اند. مرحله چهارم – پانچ کردن سیم‌ها: با استفاده از پانچ‌تول، هر سیم را به داخل شیار فشار دهید. پانچ‌تول باید عمود بر سطح کیستون قرار گیرد و با یک فشار محکم و یکنواخت، سیم را در جای خود قفل کند. پانچ‌تول‌های استاندارد به طور خودکار اضافه سیم را می‌برند. این کار را برای هر ۸ سیم به ترتیب انجام دهید. مرحله پنجم – بستن درب کیستون: پس از اتمام پانچ، درب پشتی کیستون را ببندید تا از سیم‌ها محافظت کرده و اتصال را محکم‌تر کند. کیستون شما اکنون آماده نصب روی پچ پنل یا پریز دیواری است. آموزش نصب کیستون شبکه لگراند به این روش، پایه‌ای‌ترین مهارتی است که هر کارشناس شبکه باید به آن مسلط باشد.

برای اینکه بدانید چرا کیستون های شبکه لگراند، از نظر کیفیت بهترین هستند؟ کلیک کنید.

سربندی کیستون‌های Toolless سری LCS3 لگراند؛ انقلابی در سرعت و دقت

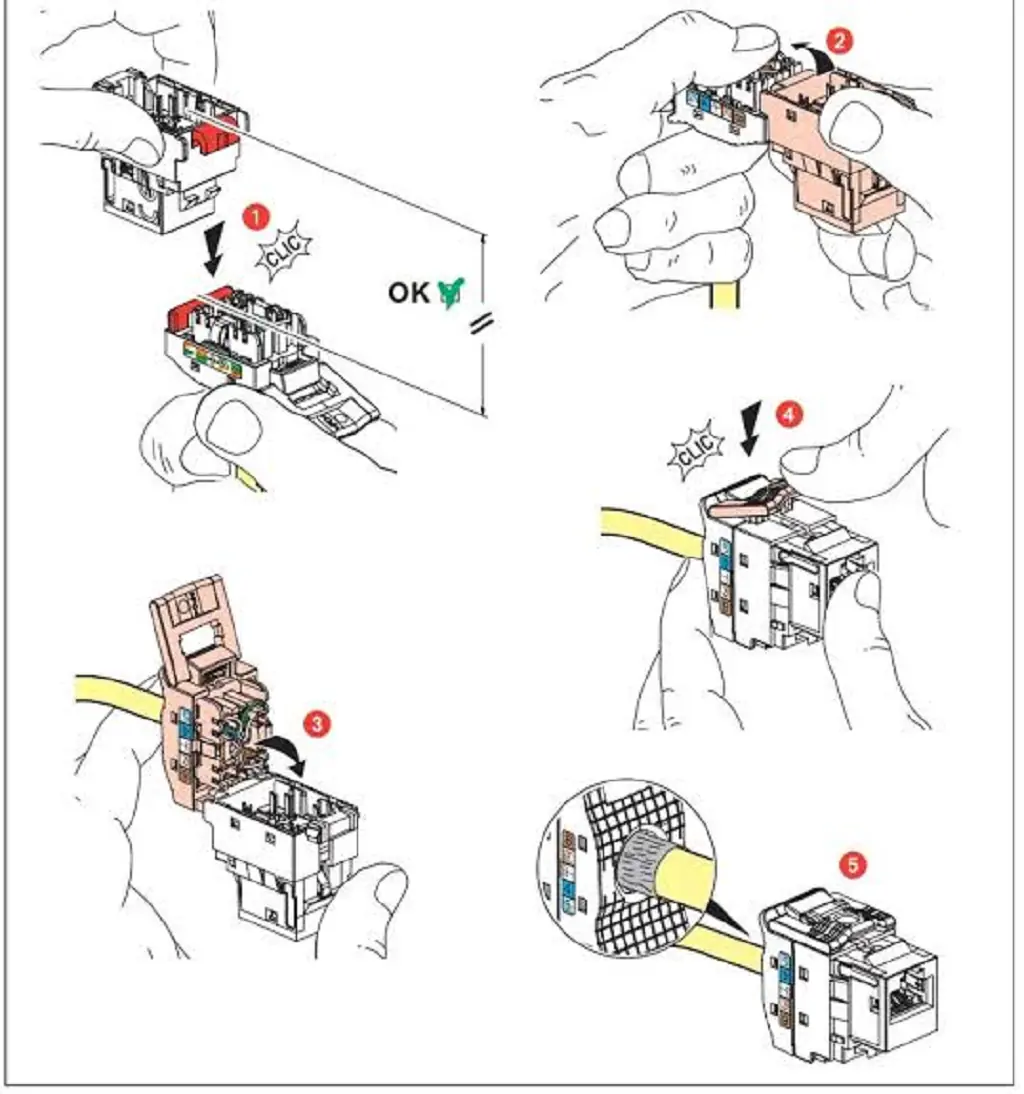

سری LCS3 لگراند با معرفی کیستون‌های Toolless (بدون ابزار)، فرآیند سربندی کیستون شبکه لگراند را به سطح جدیدی از سادگی و سرعت ارتقا داده است. در این کیستون‌ها، نیازی به پانچ‌تول نیست و مکانیزم کلیپ فنری، سیم‌ها را با یک حرکت ساده قفل می‌کند. روش صحیح سربندی کیستون شبکه لگراند در سری LCS3 به این صورت است: مرحله اول – آماده‌سازی کابل: مانند روش سنتی، حدود ۳ سانتی‌متر از روکش کابل را باز کنید و زوج‌ها را بر اساس استاندارد T568B مرتب کنید. مرحله دوم – قرار دادن سیم‌ها در جایگاه: کیستون LCS3 را بردارید و هر سیم را در شیار مخصوص خود روی بدنه قرار دهید. راهنمای رنگی T568A/B به وضوح روی کیستون حک شده است. مرحله سوم – بستن کلیپ محافظ: کلیپ روی کیستون را با انگشت محکم ببندید. با بستن کلیپ، تماس‌های داخلی به طور خودکار روی سیم‌ها قفل می‌شوند و اتصال شیلد (در مدل‌های STP) نیز به طور خودکار برقرار می‌گردد. صدای «کلیک» تأیید می‌کند که سیم‌ها در جای خود قفل شده‌اند. مرحله چهارم – بررسی نهایی: کیستون را به آرامی تکان دهید تا مطمئن شوید سیم‌ها محکم هستند. کیستون‌های Toolless لگراند نه تنها زمان نصب را تا ۸۰ درصد کاهش می‌دهند، بلکه احتمال خطای انسانی (مانند فشار کم یا زیاد پانچ) را به صفر می‌رسانند. محصولات لگراند در سری LCS3 با این فناوری، ثابت کرده‌اند که نصب کیستون شبکه لگراند می‌تواند هم سریع باشد و هم فوق‌العاده دقیق. این ویژگی به ویژه برای پروژه‌های بزرگ که ده‌ها یا صدها کیستون باید نصب شوند، یک مزیت رقابتی بزرگ است. آلما شبکه این کیستون‌های پیشرفته را با ضمانت اصالت و کیفیت تأمین می‌کند.

تکنیک‌های حرفه‌ای برای کاهش نویز و افزایش سرعت در سربندی کیستون

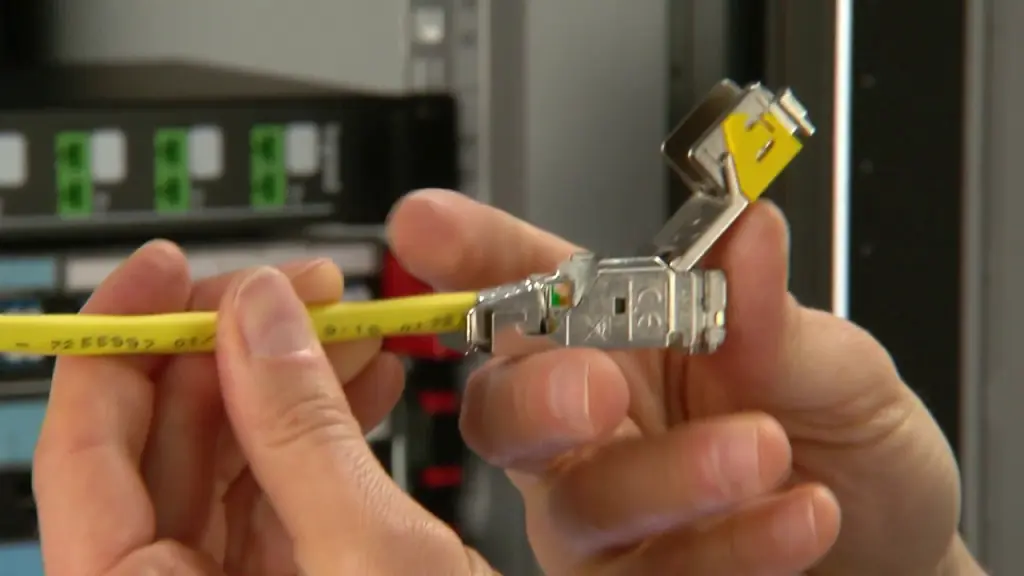

روش صحیح سربندی کیستون شبکه لگراند تنها به دنبال کردن مراحل استاندارد خلاصه نمی‌شود؛ تکنیک‌های حرفه‌ای وجود دارند که می‌توانند کیفیت اتصال را به طور قابل توجهی بهبود بخشند. اولین تکنیک، رعایت حداقل طول باز شده (Untwist Length) است. استانداردهای بین‌المللی توصیه می‌کنند که طول باز شده هر زوج سیم (از نقطه برش روکش تا محل پانچ) نباید از ۱۳ میلی‌متر تجاوز کند. باز کردن بیش از حد زوج‌ها باعث افزایش تداخل متقاطع (Crosstalk) و کاهش نسبت سیگنال به نویز می‌شود. دومین تکنیک، حفظ تابیدگی (Twist) تا نزدیک‌ترین نقطه به ترمینال است. هرچه تابیدگی زوج‌ها تا جایگاه پانچ حفظ شود، کیفیت سیگنال بالاتر خواهد بود. سومین تکنیک، استفاده از کیستون‌های شیلددار (STP) در محیط‌های پرنویز است که در شبکه‌های با نویز بالا، استفاده از کیستون‌های شیلددار توصیه می‌شود تا تداخل الکترومغناطیسی کاهش یابد. کیستون‌های لگراند در مدل‌های STP با شیلد فلزی کامل، محافظت ۳۶۰ درجه در برابر نویز ارائه می‌دهند. چهارمین تکنیک، رعایت شعاع خمش کابل در پشت کیستون است. خمش شدید کابل می‌تواند به ساختار داخلی آسیب بزند و امپدانس را تغییر دهد. پنجمین تکنیک، استفاده از کابل‌های با کیفیت و هم‌رده با کیستون است. اگر از کابل شبکه لگراند Cat6a استفاده می‌کنید، حتماً از کیستون شبکه لگراند Cat6a استفاده کنید. اختلاف دسته‌بندی باعث کاهش سرعت کل کانال به پایین‌ترین سطح می‌شود. ششمین تکنیک، تست نهایی با دستگاه Fluke است. تست فلوک کیستون نه تنها یک فرآیند تأیید نصب، بلکه یک گام ضروری برای حفظ پهنای باند و کاهش نویز است. با رعایت این تکنیک‌ها، می‌توانید از حداکثر پتانسیل کیستون شبکه لگراند خود بهره‌مند شوید و شبکه‌ای با کمترین نویز و بالاترین سرعت ممکن داشته باشید.

آشنایی با انواع کیستون شبکه و راهنمای انتخاب مناسب در آلما شبکه.

اشتباهات رایج در سربندی کیستون شبکه لگراند که باید از آنها اجتناب کرد

حتی با داشتن بهترین کیستون شبکه لگراند، برخی اشتباهات رایج می‌توانند کیفیت اتصال را به شدت کاهش دهند. اشتباه اول: باز کردن بیش از حد زوج‌ها (Over-untwisting) که باعث افزایش تداخل متقاطع و کاهش سرعت می‌شود. اشتباه دوم: استفاده از پانچ‌تول نامناسب یا با نیروی نادرست که می‌تواند به سیم‌ها آسیب بزند یا اتصال ناقص ایجاد کند. اشتباه سوم: عدم رعایت استاندارد رنگ‌بندی T568A/B که منجر به عدم تطابق و خطاهای شبکه می‌شود. اشتباه چهارم: برش بیش از حد روکش کابل که باعث می‌شود زوج‌ها در معرض آسیب قرار گیرند. اشتباه پنجم: استفاده از کیستون با دسته‌بندی پایین‌تر از کابل که کل کانال را به سطح پایین‌تر محدود می‌کند. اشتباه ششم: نادیده گرفتن شیلد در کابل‌های SFTP که باعث می‌شود خاصیت محافظتی شیلد از بین برود و نویز وارد سیستم شود. اشتباه هفتم: عدم تست نهایی اتصال که می‌تواند مشکلات پنهان را آشکار نکند. برای آموزش نصب کیستون شبکه لگراند، آشنایی با این اشتباهات و اجتناب از آنها به اندازه دانستن مراحل صحیح اهمیت دارد. محصولات لگراند با ارائه کیستون‌های با کیفیت و مستندات آموزشی کامل، به کارشناسان کمک می‌کنند تا از این اشتباهات جلوگیری کنند. آلما شبکه نیز با برگزاری دوره‌های آموزشی تخصصی، به ارتقاء مهارت کارشناسان در نصب کیستون شبکه لگراند کمک می‌کند.

کلام آخر

روش صحیح سربندی کیستون شبکه لگراند ترکیبی از دانش فنی، دقت عمل و استفاده از ابزارهای مناسب است. از آماده‌سازی کابل و رعایت استاندارد رنگ‌بندی T568B گرفته تا استفاده از پانچ‌تول با نیروی مناسب یا بهره‌گیری از فناوری Toolless در سری LCS3، هر مرحله تأثیر مستقیمی بر کیفیت نهایی اتصال دارد. تکنیک‌های حرفه‌ای مانند حفظ حداقل طول باز شده زوج‌ها، رعایت شعاع خمش و استفاده از کیستون‌های شیلددار در محیط‌های پرنویز، می‌توانند نویز را به حداقل رسانده و سرعت انتقال داده را به حداکثر برسانند. اجتناب از اشتباهات رایج مانند باز کردن بیش از حد زوج‌ها، استفاده از پانچ‌تول نامناسب و عدم تطابق دسته‌بندی کابل و کیستون، از بروز مشکلات آینده جلوگیری می‌کند. تست نهایی با دستگاه‌های استاندارد مانند Fluke، گامی ضروری برای تأیید کیفیت سربندی و اطمینان از عملکرد بهینه شبکه است. محصولات لگراند با ارائه کیستون‌های با کیفیت در سری‌های LCS2 و LCS3، همراه با کابل شبکه لگراند، پچ پنل لگراند و پچ کورد لگراند، یک اکوسیستم یکپارچه و هماهنگ را تشکیل می‌دهند که گارانتی ۲۰ تا ۲۵ ساله عملکرد را برای شما فعال می‌کند. آلما شبکه به عنوان یکی از نمایندگان رسمی محصولات لگراند در ایران، آماده ارائه مشاوره تخصصی، تأمین تجهیزات و برگزاری دوره‌های آموزشی نصب کیستون شبکه لگراند است.
