معرفی گوشه داخلی همراه با پارتیشن ترانکینگ لگراند

ترانکینگ ها به زیبایی محیط اطراف ما کمک می کند و از همه مهمتر با مدیریت کابل های عبوری از خود مانع از آسیب دیدگی فیزیکی به آن ها می شود. یکی از دغدغه های اصلی طراحان ترانکینگ زیبایی است! چون بیشترین استفاده از ترانکینگ ها در محیط های اداری می باشد و کمتر در محیط های مسکونی مورد استفاده قرار می گیرد. بخصوص ترانکینگ ها با ابعاد بزرگ!

یکی از راهکارهای طراحان ترانکینگ بخصوص ترانکینگ های لگراند، استفاده از Accessory ها یا همان متعلقات ترانکینگ می باشد. پس دو کاربرد اصلی متعلقات ترانکینگ، شامل دو مبحث:

1- زیبایی

2- محافظت اصولی از کابل‌ها

می باشد. هر چند موارد دیگری مانند سهولت در نصب پریزها، جلوگیری از نویز (استفاده از پارتیشن جدا کننده) را می‌توان برشمرد.

کلیه متعلقات ترانیکنگ لگراند به شرح ذیل می باشد:

- پارتیشن جدا کننده

- گوشه داخلی

- گوشه خارجی

-گوشه تخت

- قطعه سه راهی

- مسدود کننده یا ته بند

- قطعه اتصال درب ترانکینگ

- قطعه اتصال بدنه ترانکینگ

- انواع کادر و پایه در چهار سایز مختلف

هر یک از این قطعات به نحوی در زیبایی و کیفیت نصب ترانکینگ ها موثر می باشد. مثلا کادر و پایه ها وظیفه interface مشترک (فصل مشترک) انواع پریزها و ترانکینگ ها را بر عهده دارد.

یکی از پیشرفته ترین قطعاتی که طراحان لگراند برای ترانکینگ های دو قستمی (طبقه) خود طراحی نموده اند، گوشه داخلی همراه با پارتیشن با کد معرفی شده 10606 می باشد، که در ادامه به تفصیل در مورد جزئیات آن و نحوه نصب آن توضیح خواهیم داد.

این گوشه داخلی مختص ترانکینگ 50*195 و 50*150 میلیمتر می باشد و مانند شکل زیر شامل چند قطعه اصلی می‌باشد:

- دو قطعه که در بالا و پایین ترانکینگ قرار می گیرد.

- قطعه وسطی که جدا کننده پارتیشن تمام ارتفاع می باشد

- دو قطعه خاری که در هنگام تنظیم زوایا مورد استفاده قرا می گیرد.

کلیه قطعات هالوژن فری می باشد و در صورت آتش سوزی تولید دود سمی نمی نماید. عمق قطعات حداکثر 50 میلیمتر و عرض آن مطابق کاتالوگ لگراند 121 میلیمتر می باشد.

قابلیت تغییر زاویه بین 80 درجه تا 100 درجه را دارد، که این ویژگی متعلقات ترانکینگ لگراند را از سایر ترانکینگ ها جدا می سازد! رنگ گوشه داخلی سفید (مانند ترانکینگ) با طیف رنگی RAL9003 می باشد.و قابلیت استفاده از دمای منفی 5 درجه تا مثبت 70 درجه را دارد. و پیشنهاد می گردد که دمای انبارش (دمای انبار) آن در حدود 30 درجه باشد.

در ادامه نصب ترانکینگ توضی داده خواهد شد:

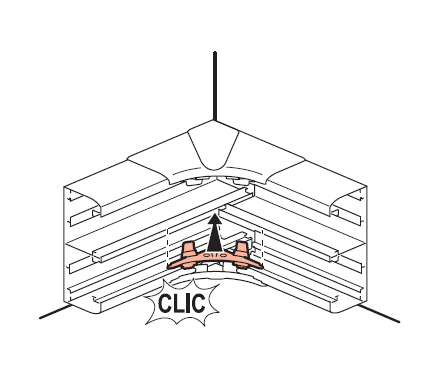

1- برش دو قطعه از بدنه ترانکینگ و قرار گرفتن در کنج دیوار، اولین مرحله از نصب گوشه داخلی همراه با پارتیشن لگراند می باشد. همانطور که در شکل زیر مشاهده می فرمایید، این قطعه از متعلقات برای ترانکینگ های دو طبقه مورد استفاده قرار می گیرد.
