گوشه داخلی و پارتیشن ترانکینگ لگراند به عمق 50 میلیمتر 10606

 گوشه داخلی متغیر (۸۰ تا ۱۰۰ درجه) ترانکینگ لگراند همراه با پارتیشن – کد ۱۰۶۰۶

در پروژه‌های کابل کشی زیرساخت شبکه ، یکی از چالش‌های اصلی، اتصال دو شاخه ترانکینگ در گوشه‌های داخلی دیوار (مثل کنج اتاق) است. اگر از گوشه‌های ثابت ۹۰ درجه استفاده کنید، با کوچک‌ترین ناهمواری دیوار، درزهای زشتی ایجاد می‌شود. از طرف دیگر، برش زاویه‌دار دستی (مایتر) در ترانکینگ‌های دو محفظه، پارتیشن جداکننده کابل‌ها را قطع می‌کند و خطر تداخل برق و شبکه را به وجود می‌آورد.

 گوشه داخلی متغیر لگراند با کد فنی ۱۰۶۰۶ دقیقاً برای حل همین دو مشکل طراحی شده است. این قطعه که برای ترانکینگ‌های ۵۰×۱۵۰ و ۵۰×۱۹۵ میلی‌متر کاربرد دارد، زاویه خود را از ۸۰ تا ۱۰۰ درجه تنظیم می‌کند و مهم‌تر از همه، پارتیشن داخلی را به طور کامل حفظ می‌نماید.

جدول مشخصات فنی گوشه داخلی لگراند مدل ۱۰۶۰۶

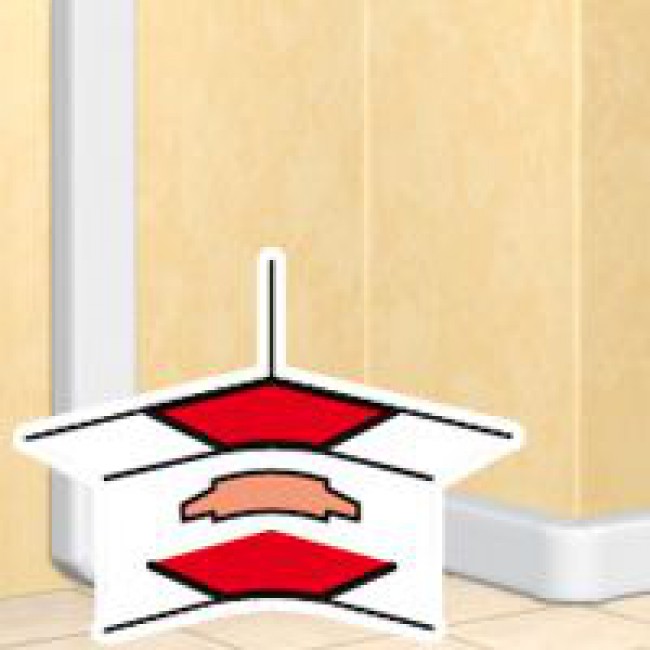

گوشه داخلی ۱۰۶۰۶ دقیقاً چیست و کجا استفاده می‌شود؟

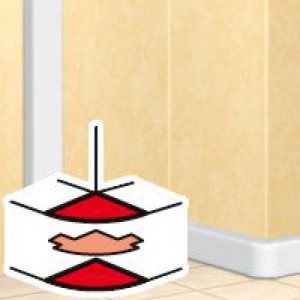

فرض کنید یک مسیر ترانکینگ دو محفظه را روی دیوار یک ساختمان اداری اجرا می‌کنید. در کنج داخلی اتاق (جایی که دو دیوار به هم می‌رسند)، مسیر ترانکینگ باید یک زاویه ۹۰ درجه به سمت داخل بپیچد. بدون قطعه مخصوص، دو راه بیشتر ندارید:

 راه اول (نادرست): دو شاخه ترانکینگ را ۴۵ درجه ببرید و کنار هم بچسبانید. در این حالت، پارتیشن داخلی در محل برش قطع می‌شود و کابل‌های برق و شبکه در هم فرو می‌روند. ضمن اینکه ظاهر درزها هرگز کاملاً تمیز نمی‌شود.

 راه دوم (منسوخ): از گوشه داخلی ثابت ۹۰ درجه استفاده کنید. این قطعه فقط زاویه ۹۰ درجه را پوشش می‌دهد. اگر دیوار شما ۹۲ درجه باشد (که در ساختمان‌ها خیلی رایج است)، گوشه به خوبی نمی‌نشیند و شکاف ایجاد می‌شود.

 گوشه داخلی متغیر ۱۰۶۰۶ این دو مشکل را همزمان حل می‌کند:

 زاویه قابل تنظیم از ۸۰ تا ۱۰۰ درجه – یعنی برای دیوارهایی که زاویه آن‌ها دقیقاً ۹۰ درجه نیست (بسیاری از ساختمان‌ها)، این قطعه خود را با زاویه دیوار هماهنگ می‌کند و هیچ درزی باقی نمی‌گذارد.

 پارتیشن داخلی کاملاً حفظ می‌شود – کابل‌های برق و شبکه تا انتهای مسیر از هم جدا می‌مانند، که هم استانداردهای ایمنی را رعایت می‌کند و هم از تداخل الکترومغناطیسی جلوگیری می‌نماید.

کاربردهای معمول:

ساختمان‌های اداری و تجاری: برای سیم‌کشی پشت میزهای کار، کنفرانس و کریدورها.

پروژه‌های مسکونی لوکس: برای سیم‌کشی توکار در دیوارهایی که زاویه دقیق ۹۰ درجه ندارند.

دیتاسنترها و اتاق سرور: برای جداسازی کامل کابل برق از کابل شبکه در مسیرهای دارای انحنای داخلی.

کارگاه‌های صنعتی و آزمایشگاه‌ها: جایی که ایمنی کابل‌ها اولویت اول است و پارتیشن نباید قطع شود.

مزایای کلیدی که در محصولات مشابه پیدا نمی‌کنید

۱. زاویه قابل تنظیم از ۸۰ تا ۱۰۰ درجه – جبران‌کننده خطای دیوار

در ساختمان‌سازی، زاویه دقیق ۹۰ درجه یک آرمان است، نه یک واقعیت. دیوارها معمولاً بین ۸۸ تا ۹۲ درجه هستند. این قطره با مکانیزم لولای خود، زاویه را از ۸۰ تا ۱۰۰ درجه تنظیم می‌کند تا کاملاً روی دیوار بنشیند. دیگر خبری از چسب‌های نواری برای پر کردن درز نیست.

 ۲. حفظ کامل پارتیشن داخلی – امنیت برق و شبکه

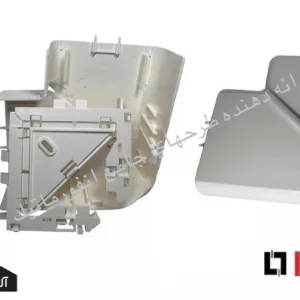

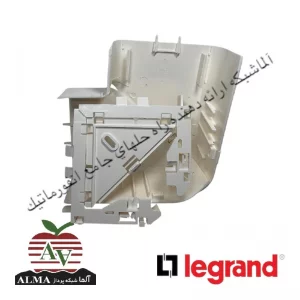

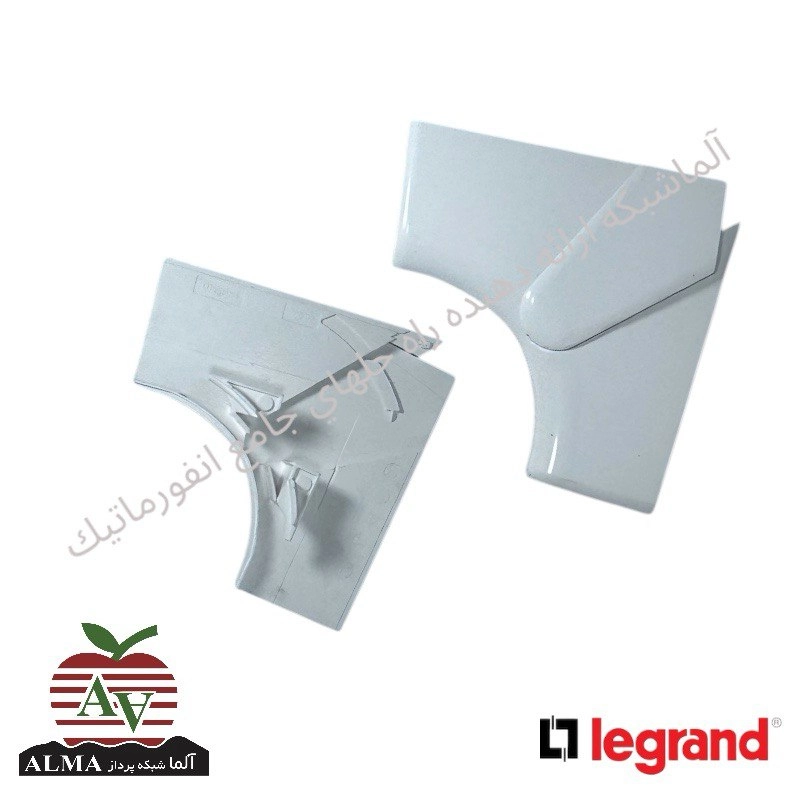

این قطعه از سه بخش مجزا تشکیل شده است: بدنه اصلی، درپوش، و یک قطعه جداگانه برای پارتیشن. وقتی این قطعه را نصب می‌کنید، پارتیشن داخلی درست در امتداد پارتیشن ترانکینگ اصلی قرار می‌گیرد. این یعنی کابل برق ۲۲۰ ولت و کابل شبکه Cat6 شما تا آخر مسیر از هم جدا می‌مانند و خطری برای تداخل یا اتصالی وجود ندارد.

 ۳. سازگاری با دو سایز ترانکینگ (۱۵۰ و ۱۹۵ میلی‌متر)

یک قطعه برای دو سایز مختلف. اگر در یک پروژه از ترانکینگ ۵۰×۱۵۰ و در پروژه دیگر از ۵۰×۱۹۵ استفاده می‌کنید، نیازی به خرید دو نوع گوشه جداگانه ندارید. (فقط توجه کنید که هر دو سایز عمق ۵۰ میلی‌متر دارند.).

 ۴. نصب سه‌ثانیه‌ای، بدون ابزار – حتی برای نصاب تازه‌کار

این گوشه مستقیماً روی بدنه ترانکینگ کلیک می‌شود، چه ترانکینگ شما پارتیشن داشته باشد، چه نداشته باشد. کافی است بدنه را روی دو شاخه ترانکینگ قرار دهید، قطعه پارتیشن را در جای خود کلیک کنید، سپس درپوش را فشار دهید. صدای «کلیک» تأیید می‌کند که قطعه در جای خود قفل شده است. هیچ پیچ، مهره یا چسبی لازم نیست.

 ۵. ظاهر حرفه‌ای و بدون درز – حفظ زیبایی سیم‌کشی

وقتی زاویه را تنظیم کنید و قطعه را ببندید، سطح آن کاملاً صاف و هم‌رنگ با ترانکینگ می‌شود. دیگر خبری از شکاف‌های زشت و چسب‌های نواری نیست. این قطعه نه تنها کابل‌ها را پنهان می‌کند، بلکه یک نمای کاملاً یکپارچه و حرفه‌ای به کل پروژه شما می‌دهد.

راهنمای گام به گام نصب گوشه خارجی ترانکینگ لگراند:

 مرحله 1 – آماده‌سازی ترانکینگ:

دو شاخه ترانکینگ (از سایز ۵۰×۱۵۰ یا ۵۰×۱۹۵) را روی دیوار نصب کنید. دقت کنید که مسیر آنها در گوشه داخلی دیوار (کنج اتاق) با زاویه مورد نظر (مثلاً ۹۲ درجه) قرار گرفته باشد. لبه‌های برش خورده را با سوهان نرم صاف کنید.

 مرحله 2 – تنظیم زاویه گوشه:

قطعه ۱۰۶۰۶ را بردارید. دو قسمت بدنه اصلی را به آرامی باز کنید تا زاویه مورد نظر (مثلاً ۹۲ درجه) را بگیرد. مکانیزم لولای آن به شما اجازه می‌دهد بدون ترک خوردن، زاویه را بین ۸۰ تا ۱۰۰ درجه تنظیم کنید.

 مرحله 3 – نصب بدنه اصلی:

بدنه تنظیم شده را روی محل اتصال دو شاخه ترانکینگ قرار دهید. کلیپ‌های زیر آن را در شیارهای ترانکینگ فشار دهید تا صدای «کلیک» بشنوید.

 مرحله 4 – نصب قطعه پارتیشن:

قطعه پارتیشن مخصوص (که شبیه یک تیغه پلاستیکی است) را بردارید. آن را در محل پارتیشن ترانکینگ، بین دو محفظه، قرار دهید و فشار دهید تا قفل شود. حالا کابل‌های برق و شبکه کاملاً از هم جدا هستند.

 مرحله 5 – بستن درپوش رویی:

درپوش تزئینی را روی بدنه اصلی فشار دهید. باز هم صدای کلیک تأیید می‌کند که درپوش کاملاً نشسته است.

 مرحله 6 – بازبینی نهایی:

دست خود را روی سطح بکشید. نباید هیچ لبه تیزی یا ناهمواری حس کنید. زاویه گوشه باید دقیقاً با زاویه دیوار هماهنگ باشد.

سوالات متداول:

فرق گوشه داخلی با گوشه خارجی چیست؟

گوشه داخلی (Internal Angle) برای کنج داخلی اتاق (جایی که دو دیوار به سمت داخل به هم می‌رسند) استفاده می‌شود. گوشه خارجی (External Angle) برای گوشه‌های بیرونی دیوار (مثل گوشه یک ستون) کاربرد دارد. محصول ۱۰۶۰۶ برای گوشه داخلی طراحی شده است.

 آیا این گوشه برای ترانکینگ ۵۰×۱۰۰ هم مناسب است؟

خیر. این قطعه فقط برای سایزهای ۵۰×۱۵۰ و ۵۰×۱۹۵ طراحی شده است. برای ترانکینگ ۵۰×۱۰۰ باید مدل ۰۱۰۶۰۵ را تهیه کنید.

 آیا زاویه را بعد از نصب هم می‌توانم تغییر دهم؟

بله، تا حدی. اگر درپوش را باز کنید و بدنه را کمی باز کنید، زاویه کمی تغییر می‌کند. اما بهتر است قبل از نصب نهایی، زاویه را تنظیم کنید.

آیا این قطعه با ترانکینگ‌های برندهای دیگر هم کار می‌کند؟

به طور رسمی خیر. این قطعه برای ترانکینگ اورجینال لگراند طراحی شده. با برندهای دیگر ممکن است کلیپ‌ها درست قفل نکنند یا رنگ هماهنگ نباشد.

 چند کابل در این گوشه جا می‌شود؟

ظرفیت همان ظرفیت ترانکینگ اصلی است. در سایز ۵۰×۱۵۰، حدود ۱۰ تا ۱۲ کابل ۱.۵ میلی‌متر مربع در هر محفظه جا می‌شود. پارتیشن باعث کاهش ظرفیت نمی‌شود.

 آیا این قطعه برای ترانکینگ با درب نرم (Flexible Cover) مناسب است؟

بله. این قطعه مخصوص ترانکینگ‌های DLP با درب نرم طراحی شده و درب نرم به راحتی روی آن قرار می‌گیرد.

----------------------------------------------------
