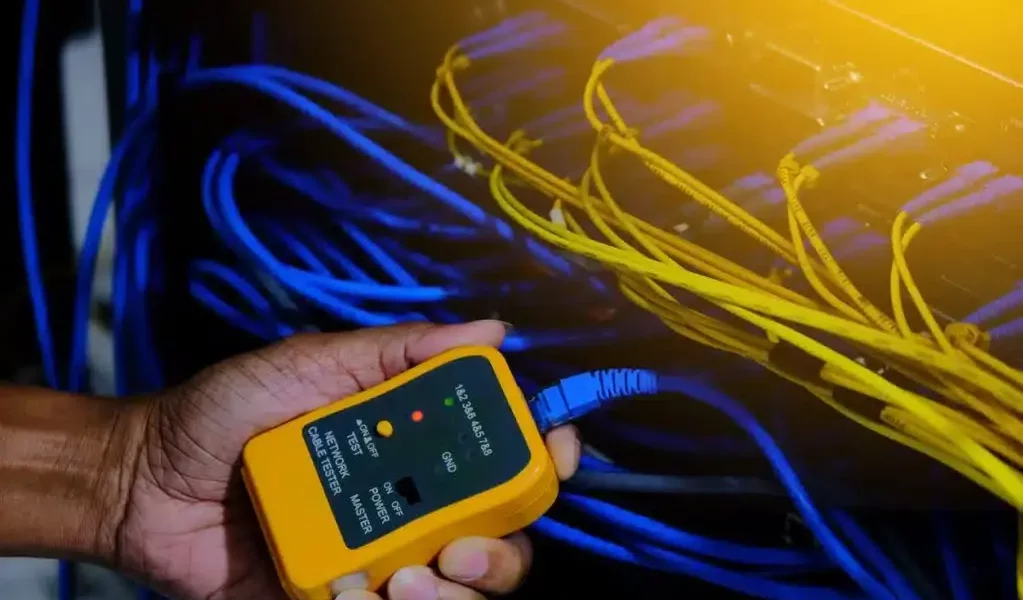

فاصله استاندارد کابل شبکه و کابل برق برای کارشناسان نصب
در طراحی و اجرای زیرساخت‌های شبکه‌های کامپیوتری و سیستم‌های برق‌رسانی، رعایت اصول نصب، به‌ویژه فاصله‌گذاری مناسب میان کابل‌های برق و کابل‌های شبکه، نقشی حیاتی در عملکرد مطلوب و ایمن تجهیزات دارد. یکی از اصلی‌ترین دلایلی که مهندسان و نصابان حرفه‌ای همواره بر حفظ فاصله بین این کابل‌ها تأکید دارند، جلوگیری از پدیده تداخل الکترومغناطیسی یا همان EMI است. تداخلی که در صورت نادیده گرفتن آن، می‌تواند منجر به بروز اختلال‌های جدی در عملکرد شبکه، کاهش سرعت انتقال داده‌ها، از دست رفتن بسته‌های اطلاعاتی و حتی خرابی تجهیزات شود.در ادامه در آلما شبکه به بررسی دقیق فاصله مجاز و توصیه‌شده میان کابل شبکه و کابل برق بپردازیم و ضمن مرور استانداردهای جهانی، راهکارهایی کاربردی برای نصب ایمن و بدون نویز ارائه کنیم.
چرا فاصله‌گذاری میان کابل‌ها اهمیت دارد؟
کابل‌های برق، به‌ویژه زمانی که جریان الکتریکی با شدت بالا از آن‌ها عبور می‌کند، میدان‌های مغناطیسی پیرامونی تولید می‌کنند. این میدان‌ها می‌توانند به کابل‌های داده‌ای نظیر کابل شبکه نفوذ کرده و باعث اختلال در سیگنال‌های منتقل‌شده شوند. این پدیده، به‌عنوان تداخل الکترومغناطیسی یا EMI شناخته می‌شود.
EMI می‌تواند باعث اختلال در دریافت یا ارسال داده شود. در محیط‌هایی که حساسیت ارتباطات شبکه بالا است، مانند مراکز داده، دفاتر سازمانی یا اتاق‌های کنترل صنعتی، چنین اختلال‌هایی می‌توانند منجر به از بین رفتن اطلاعات، کندی محسوس در عملکرد شبکه یا حتی قطعی ارتباط شوند. بنابراین، یکی از اقدامات پیشگیرانه و اساسی، جداسازی فیزیکی کابل‌های برق و شبکه است.
استانداردهای جهانی در زمینه فاصله کابل‌ها
سازمان‌های معتبری مانند TIA/EIA و IEEE، دستورالعمل‌هایی مشخص در مورد نحوه نصب کابل‌های شبکه در مجاورت کابل‌های برق ارائه داده‌اند. این استانداردها بر اساس نوع محیط، سطح ولتاژ، نوع کابل‌ها و چیدمان فیزیکی، فاصله‌های مشخصی را پیشنهاد می‌دهند.
فاصله‌های پیشنهادی:
در محیط‌های خانگی یا اداری کم‌مصرف: فاصله بین کابل برق و شبکه باید حداقل ۱۵ تا ۳۰ سانتی‌متر باشد.
در محیط‌های صنعتی با ولتاژ بالا: فاصله‌ای در حدود ۵۰ سانتی‌متر یا بیشتر توصیه می‌شود.
در مواقعی که جداسازی کامل ممکن نیست: استفاده از کابل‌های شیلددار مانند STP یا FTP الزامی است تا میزان نفوذپذیری الکترومغناطیسی کاهش یابد.
اثر تداخل الکترومغناطیسی بر عملکرد شبکه
تداخل الکترومغناطیسی می‌تواند به طرق مختلف بر عملکرد شبکه تأثیر بگذارد:
افت کیفیت سیگنال‌ها
سیگنال‌های دیجیتالی که از طریق کابل شبکه منتقل می‌شوند، در مواجهه با نویزهای الکترومغناطیسی، دچار اعوجاج شده و دقت انتقال کاهش می‌یابد.
کاهش سرعت تبادل داده
افزایش خطاهای انتقال به معنای نیاز به ارسال مجدد بسته‌های اطلاعاتی است که خود موجب افت سرعت می‌شود.
افزایش نرخ خطای شبکه
Packet loss و jitter از نتایج مستقیم تداخل EMI هستند که در شبکه‌های حساس، مانند استریمینگ یا بازی‌های آنلاین، به‌شدت محسوس خواهد بود.
روش‌های موثر برای کاهش تداخل میان کابل‌ها
برای آن‌که از اثرات منفی میدان‌های مغناطیسی برق بر روی کابل‌های شبکه جلوگیری شود، راهکارهای متنوعی در طراحی و اجرای سیستم‌ها به کار گرفته می‌شود:
-
افزایش فاصله فیزیکی
ساده‌ترین و مؤثرترین روش، افزایش فاصله بین مسیر کابل برق و کابل شبکه است. طبق توصیه‌های متخصصان، هر چه این فاصله بیشتر باشد، احتمال بروز اختلال کمتر می‌شود. به‌ویژه در محل‌هایی که فضای کافی برای عبور مجزای کابل‌ها وجود دارد، این گزینه باید در اولویت قرار گیرد.
-
استفاده از کابل‌های شیلددار (STP/FTP)
کابل‌های شبکه‌ای که دارای پوشش فلزی یا فویلی هستند، می‌توانند تأثیر نویز را تا حد زیادی مهار کنند. این شیلدها مانند یک حصار عمل کرده و مانع از نفوذ امواج مزاحم به داخل زوج‌های سیمی می‌شوند. کابل‌های STP (دارای شیلد در اطراف هر زوج سیم) و FTP (دارای فویل سراسری) از جمله رایج‌ترین گزینه‌های ضد نویز هستند.
-
استفاده از کانال‌های مجزا
طراحی سیستم سیم‌کشی به‌گونه‌ای که کابل‌های برق و داده در داکت‌ها یا سینی‌های مجزایی عبور کنند، یکی دیگر از روش‌های مؤثر کاهش EMI است. این جداسازی نه‌تنها مانع بروز تداخل می‌شود، بلکه نظم و زیبایی بیشتری به فضای فنی پروژه می‌بخشد.
-
مدیریت منظم کابل‌ها
از جمله اصول کلیدی نصب، قرار دادن کابل‌ها به‌شکل منظم، بدون گره‌خوردگی و عبور هم‌مسیر است. در صورت ناچار بودن به عبور متقاطع، بهتر است این تقاطع‌ها در زاویه ۹۰ درجه انجام شود تا کمترین اثر مغناطیسی منتقل شود.
عوامل موثر بر فاصله کابل‌ها
فاصله مناسب میان کابل‌ها به عوامل متعددی وابسته است که باید هنگام طراحی زیرساخت شبکه در نظر گرفته شوند:
نوع جریان برق
در مسیری که جریان بالا از کابل عبور می‌کند، میدان مغناطیسی قوی‌تری تولید می‌شود و به‌همین دلیل فاصله کابل شبکه باید بیشتر شود.
نوع عایق کابل‌ها
کابل‌هایی با عایق مقاوم در برابر حرارت و EMI، اجازه می‌دهند کابل‌ها نزدیک‌تر به یکدیگر نصب شوند. در مقابل، کابل‌هایی با پوشش معمولی نیازمند فاصله‌گذاری بیشتری هستند.
شرایط محیطی
در فضاهای بسته یا کم‌تهویه، حرارت بیشتری ایجاد می‌شود. در این شرایط، علاوه بر فاصله بیشتر، تهویه مناسب نیز باید لحاظ شود.
نوع کابل شبکه
کابل‌های بدون شیلد (UTP) حساسیت بیشتری به تداخل دارند و باید در فواصل دورتری از کابل برق قرار گیرند. در حالی که کابل‌های شیلددار مقاومت بیشتری دارند.
فاصله مناسب در محیط‌های مسکونی و اداری
در خانه‌ها و دفاتر، معمولا تجهیزات الکتریکی با ولتاژ پایین به‌کار می‌روند. با این حال، رعایت فاصله حداقل ۲۰ تا ۳۰ سانتی‌متر بین کابل برق و شبکه توصیه می‌شود. این میزان فاصله برای جلوگیری از نویز معمولی کافی است، به‌ویژه اگر از کابل‌های FTP استفاده نشده باشد.
در این محیط‌ها، استفاده از ترانکینگ‌های مجزا، داکت‌های پلاستیکی با درپوش و سینی‌های سیم‌کشی مجزا می‌تواند کارایی نصب را بالا ببرد و ظاهر فنی پروژه را نیز حفظ کند.
فاصله استاندارد در محیط‌های صنعتی
در صنایع سنگین، به‌دلیل وجود ماشین‌آلات و تجهیزات با توان بالا، تداخل الکترومغناطیسی به‌شکل گسترده‌تری رخ می‌دهد. در این فضاها، فاصله کابل شبکه و برق باید حداقل ۵۰ سانتی‌متر یا بیشتر باشد. همچنین، استفاده از شیلدهای دو لایه، کانال‌های فلزی با زمین‌کردن مناسب و طراحی مسیرهای مستقل از جمله موارد ضروری برای تضمین امنیت و عملکرد صحیح شبکه است.
آیا همیشه امکان رعایت فاصله وجود دارد؟
در برخی پروژه‌ها، به‌ویژه در ساختمان‌های بازسازی‌شده یا مکان‌های محدود، امکان جداسازی کامل مسیرها وجود ندارد. در این موارد، لازم است از راهکارهای جایگزین استفاده شود، مانند:
کابل‌های شیلددار با اتصال زمین مناسب
پوشش‌های محافظ فلزی یا مغناطیسی برای کابل‌ها
استفاده از تجهیزات ضد نویز مانند فیلترهای EMI در سر خط
رعایت حداقل فاصله بین کابل شبکه و کابل برق
رعایت حداقل فاصله بین کابل شبکه و کابل برق، یکی از اصول بنیادی در طراحی زیرساخت‌های پایدار و بدون خطای شبکه است. عدم توجه به این موضوع می‌تواند منجر به کاهش سرعت شبکه، افت کیفیت سیگنال و بروز مشکلات در انتقال داده شود. بر اساس استانداردها، فاصله‌ای در حدود ۳۰ سانتی‌متر در شرایط معمول و بیش از آن در محیط‌های صنعتی پیشنهاد می‌شود.
استفاده از کابل‌های شیلددار، طراحی مسیرهای مجزا و اجرای منظم کابل‌کشی از جمله اقداماتی هستند که نه‌تنها عملکرد شبکه را تضمین می‌کنند بلکه ایمنی کل سیستم برق و دیتا را افزایش می‌دهند. رعایت این اصول در نصب، سرمایه‌گذاری بلندمدت برای پایداری و بهره‌وری بهتر از تجهیزات دیجیتال و الکترونیکی است.
