پچ پنل، کاربردها، مزایا و روش نصب صحیح
در دنیای شبکه های کامپیوتری و سیستم های ارتباطی، پچ پنل یکی از تجهیزات کلیدی برای مدیریت منظم و کارآمد کابل ها محسوب می شود. این ابزار نه تنها نظم فیزیکی را در اتاق سرور یا رک ها ایجاد میکند، بلکه نقش مهمی در افزایش قابلیت اطمینان و انعطاف پذیری شبکه ایفا می نماید.
پچ پنل چیست؟
پچ پنل یک دستگاه سخت افزاری است که برای خاتمه دهی و سازمان دهی کابل ها در سیستم های ارتباطی استفاده می شود. این تجهیز به عنوان مرکز اتصال بین کابل های افقی (منطق های) و عمودی (اصلی) عمل کرده و مدیریت ارتباط بین نقاط انتهایی (مانند پریزهای شبکه) و تجهیزات فعال (مانند سوئیچ ها) را تسهیل می کند. پچ پنل ها معمولاً در رک های شبکه نصب شده و با توجه به نوع کابل (مانند UTP، فیبر نوری یا کواکسیال) طراحی می‌شوند.
انواع پچ پنل
پچ پنل مسی (Twisted Pair): مخصوص کابل های شبکه مانند Cat5e، Cat6 و Cat7.

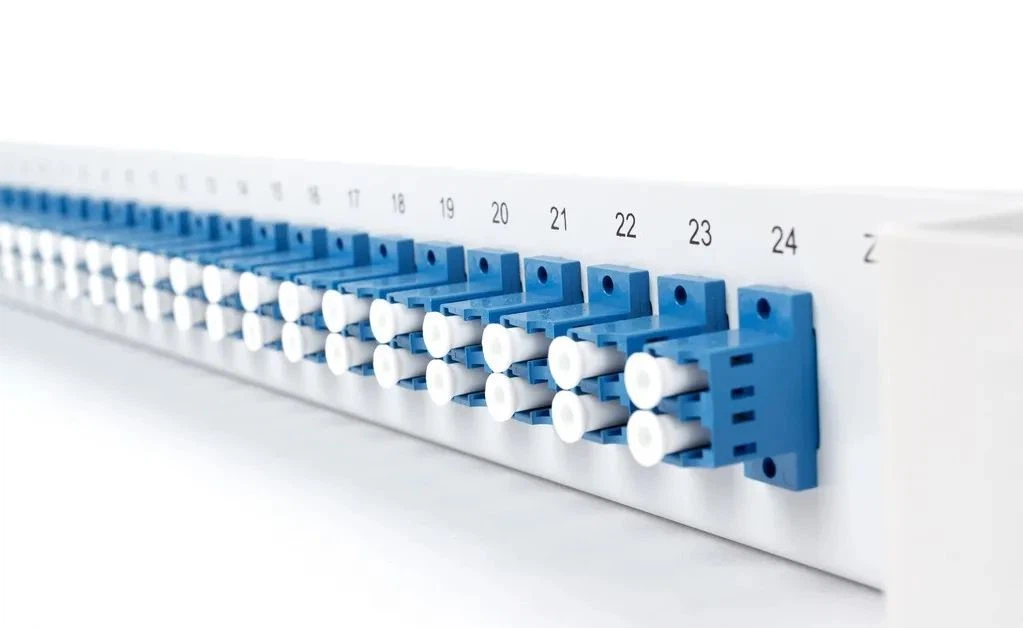

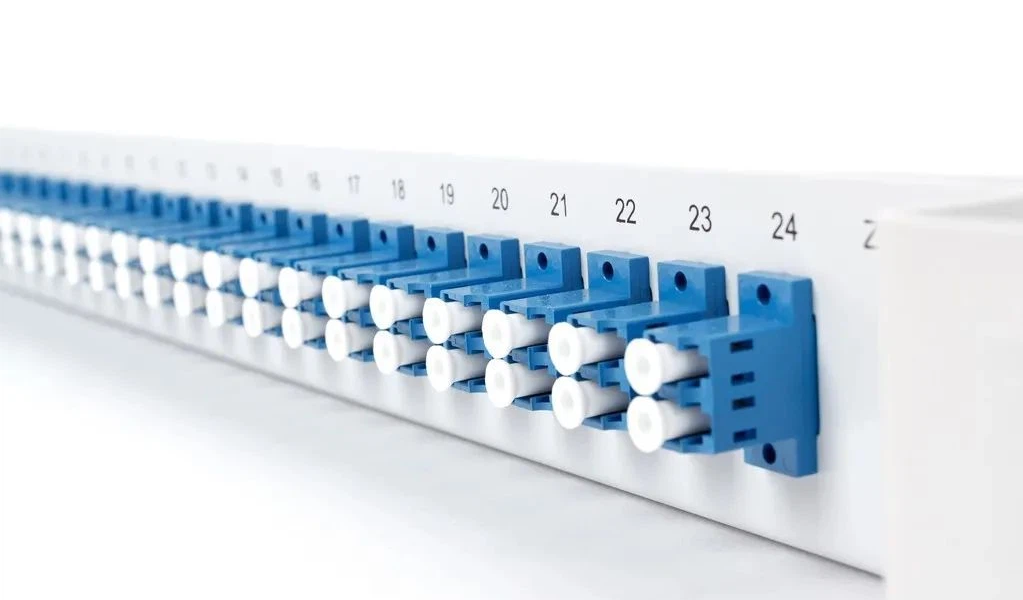

پچ پنل فیبر نوری: برای مدیریت اتصالات فیبر نوری با پورت های LC، SC یا ST.
پچ پنل صوتی/تصویری: جهت مدیریت سیگنال های صدا و تصویر.
چرا از پچ پنل استفاده می‌کنیم؟
۱. انعطاف پذیری در طراحی شبکه
پچ پنل امکان تبدیل سریع نقاط داده به صوت و بالعکس را فراهم میکند. به عنوان مثال، با تغییر پچکوردها میتوان یک پورت را از اتصال به سوئیچ (داده) به سیستم تلفن (صوت) تغییر داد. این ویژگی در طراحی شبکه های یکپارچه بسیار حیاتی است.
۲. ساده سازی فرآیند اجرا
در پروژه های بزرگ با صدها نقطه شبکه، اتصال مستقیم کابل ها به سوئیچ‌ها باعث بی‌نظمی و افزایش خطا میشود. پچ پنل با ایجاد یک لایه مدیریتی، کابل‌کشی را استاندارد کرده و استفاده از پچ‌کوردهای کوتاه را ممکن می‌سازد.
۳. بهبود مدیریت و نگهداری
تشخیص سریع خطا: با لیبل گذاری دقیق، شناسایی و رفع مشکلات کابل ها آسانتر میشود.
کاهش آسیب به پورت‌ها: جایگزینی پچکوردها به جای دستکاری مستقیم سوئیچ‌ها، طول عمر تجهیزات را افزایش می‌دهد.
سازماندهی بصری: چیدمان منظم پچ کوردها، مانع از سردرگمی در عملیات توسعۀ شبکه می شود.
۴. صرفهجویی در هزینه و زمان
کاهش طول کابل ها: پچ کوردهای کوتاه (۲-۳ متری) نسبت به کابل کشی مستقیم مقرون به صرفه ترند.
تسهیل جابجایی ها: در صورت تغییرات اداری، تنها با تنظیم مجدد پچکوردها میتوان شبکه را بازسازی کرد.
روش نصب پچ پنل در شبکه
نصب صحیح پچ پنل تأثیر مستقیمی بر عملکرد شبکه دارد. مراحل زیر به صورت کلی این فرآیند را شرح می دهند:
۱. نصب فیزیکی پچ پنل
پچ پنل را با استفاده از پیچ های مخصوص در رک ثابت کنید.
کابل ها را به صورت دسته بندی شده و با استفاده از بست های نایلونی به کنار پچ پنل یا پایه های عمودی رک هدایت نمایید.
۲. اتصال کابل ها
انتخاب جهت اتصال: بسته به طراحی رک، کابل ها می توانند از جلو یا پشت به پچ پنل متصل شوند.
رعایت استانداردهای رنگ بندی: از ابزار پانچ داون (Punch Down) برای اتصال سیم‌ها به ترمینال‌های پچ پنل مطابق استانداردهای T568A یا T568B استفاده کنید.
۳. مدیریت کابلها
از ساپورت‌های کابل برای جلوگیری از خم شدگی شدید کابل ها استفاده نمایید.
طول مناسبی از کابل را به عنوان ذخیره (Slack) باقی بگذارید تا در صورت نیاز به تعمیرات، امکان برش مجدد وجود داشته باشد.
نکات حیاتی در نصب پچ پنل
۱. ترتیب اتصالات:
سوئیچ → پچ پنل جلویی → پچ پنل پشتی ← پریز شبکه ← کاربر نهایی.
۲. لیبل گذاری:
از برچسب های واضح شامل شماره رک، شماره پچ پنل و پورت شبکه استفاده کنید. این کار عیب یابی را تسریع می نماید.
۳. محاسبه تعداد پچ پنلها:
تعداد پچ پنل ها را بر اساس مجموع نقاط شبکه + ۲۰% ذخیره (برای توسعه آینده) تعیین نمایید.
۴. رعایت استانداردهای فیبر نوری:
در پچ پنل های فیبر نوری، شعاع خمش کابل ها نباید از حد مجاز کمتر باشد تا از شکستن فیبر جلوگیری شود.
۵. تست نهایی:
پس از نصب، تمام اتصالات را با ابزارهای تستر شبکه بررسی نمایید.
پچ پنل به عنوان قلب سیستم کابل کشی ساختاریافته، نقش بی دیلی در ایجاد شبکه‌های پایدار و قابل توسعه ایفا میکند. این تجهیز با ارائه راهکارهایی برای مدیریت هوشمندانه کابلها، هزینه‌های نگهداری را کاهش داده و امکان ارتقای ساده تر شبکه را فراهم می‌سازد. انتخاب نوع مناسب پچ پنل (مسی یا نوری) و نصب اصولی آن، تضمین کننده عملکرد بهینه زیرساخت ارتباطی شما خواهد بود. با رعایت استانداردهای بین‌المللی و توجه به جزئیات فنی، می توانید از چالش های رایج در مدیریت شبکه های پیچیده جلوگیری نمایید
