چگونه تداخل فرکانسی را در رک‌های شبکه با پچ پنل‌های LCS3 لگراند حذف کنیم؟

نقش پچ پنل LCS3 لگراند در بهبود عملکرد رک‌های شبکه

در دنیای پرشتاب شبکه‌های کامپیوتری، دیتاسنترها و اتاق‌های سرور به مکان‌هایی با تراکم فوق‌العاده بالا تبدیل شده‌اند. ده‌ها و گاهی صدها کابل شبکه، پچ کورد و تجهیزات فعال در فضای محدود یک رک ۱۹ اینچی در کنار یکدیگر قرار می‌گیرند. این تراکم بالا، علاوه بر چالش‌های مدیریتی، یک تهدید جدی برای کیفیت سیگنال ایجاد می‌کند: تداخل فرکانسی (Electromagnetic Interference) و نویز متقاطع (Crosstalk) . این پدیده‌ها که ناشی از میدان‌های الکترومغناطیسی تولید شده توسط کابل‌ها و تجهیزات مجاور هستند، می‌توانند سیگنال‌های داده را تخریب کرده و باعث افزایش خطا، کاهش سرعت و حتی قطعی‌های متناوب شوند. سری LCS3 لگراند با بهره‌گیری از طراحی پیشرفته، شیلدینگ کامل، سیستم ارت خودکار و معماری ماژولار، پاسخی جامع و مؤثر به این چالش ارائه داده است. پچ پنل‌های سری LCS3 لگراند به گونه‌ای مهندسی شده‌اند که نه تنها تداخل فرکانسی را به حداقل می‌رسانند، بلکه مدیریت کابل را نیز به سطح جدیدی از کارایی ارتقا می‌دهند.

درک ماهیت تداخل فرکانسی در رک‌های شبکه

پیش از هر اقدامی برای مقابله با تداخل فرکانسی، ضروری است که ماهیت و منابع آن را به درستی بشناسیم. در یک رک شبکه، دو نوع اصلی تداخل وجود دارد: تداخل متقاطع داخلی (Internal Crosstalk) و تداخل متقاطع خارجی (Alien Crosstalk) . تداخل متقاطع داخلی زمانی رخ می‌دهد که سیگنال الکتریکی یک زوج سیم، بر روی زوج مجاور در همان کابل یا در پچ پنل تأثیر بگذارد. این پدیده ناشی از جفت‌شدگی خازنی و القایی بین هادی‌های مجاور است. تداخل متقاطع خارجی نیز زمانی اتفاق می‌افتد که سیگنال‌های یک کابل یا پورت، بر روی کابل یا پورت مجاور در رک تأثیر بگذارند. در دیتاسنترهای با تراکم بالا، جایی که پچ کوردها و کابل‌ها به صورت فشرده در کنار هم قرار دارند، تداخل متقاطع خارجی می‌تواند به یک چالش جدی تبدیل شود. منبع دیگر تداخل، نویز الکترومغناطیسی (EMI) است که از تجهیزات فعال مانند سوئیچ‌ها، سرورها و منابع تغذیه ساطع می‌شود. این نویزها می‌توانند به کابل‌های بدون شیلد نفوذ کرده و کیفیت سیگنال را تخریب کنند. برای مقابله با این پدیده‌ها، استانداردهای بین‌المللی مانند ISO/IEC 11801 و TIA/EIA 568 حدود مشخصی را برای میزان مجاز تداخل تعیین کرده‌اند. با این حال، رعایت این حدود در محیط‌های واقعی با چگالی بالا، نیازمند استفاده از تجهیزات پیشرفته و تکنیک‌های مهندسی دقیق است. محصولات لگراند با درک عمیق از این چالش‌ها، راه‌حل‌هایی را ارائه داده‌اند که به طور خاص برای حذف یا به حداقل رساندن این تداخلات طراحی شده‌اند.

آشنایی با انواع رک شبکه و ویژگی ها و کاربرد در آلما شبکه.

شیلدینگ پیشرفته STP؛ اولین خط دفاعی در برابر نویز

اساسی‌ترین راهکار برای مقابله با تداخل فرکانسی، استفاده از شیلدینگ (Shielding) است. پچ پنل لگراند سری LCS3 در مدل‌های STP (Shielded Twisted Pair) با شیلد فلزی کامل عرضه می‌شود که یک قفس فارادی در اطراف نقاط اتصال ایجاد می‌کند. این شیلد فلزی که معمولاً از جنس روی یا فولاد با پوشش رسانا ساخته شده است، از نفوذ امواج الکترومغناطیسی خارجی به داخل پورت‌ها جلوگیری کرده و همچنین از انتشار نویز از داخل پورت‌ها به محیط اطراف جلوگیری می‌کند. کیستون‌های سری LCS3 لگراند در مدل‌های STP با طراحی دای‌کست (Die‑cast) و بدنه فلزی یکپارچه، بالاترین سطح محافظت در برابر EMI و RFI را ارائه می‌دهند. اما شیلدینگ تنها به بدنه پچ پنل محدود نمی‌شود. سری LCS3 لگراند از کیستون‌های شیلددار با مکانیزم Toolless استفاده می‌کند که خود دارای شیلد فلزی هستند و اتصال شیلد را از کابل تا پچ پنل به صورت پیوسته حفظ می‌کنند. این پیوستگی شیلد در تمام طول مسیر سیگنال (از کابل تا کیستون و پچ پنل) برای جلوگیری از "نشت" نویز به سیستم حیاتی است. همچنین، استفاده از کابل شبکه لگراند با ساختار S/FTP (شیلد دوگانه شامل فویل روی هر زوج و شیلد بافته شده کلی) در کنار پچ پنل‌های STP، یک سیستم کاملاً محافظت‌شده ایجاد می‌کند که می‌تواند در نویز‌آلودترین محیط‌ها نیز عملکردی پایدار داشته باشد. آلما شبکه به عنوان یکی از تأمین‌کنندگان اصلی محصولات لگراند در ایران، طیف کاملی از پچ پنل‌های STP سری LCS3 لگراند را با ضمانت اصالت و کیفیت ارائه می‌دهد.

سیستم ارت خودکار؛ کلید عملکرد صحیح شیلدینگ

شیلدینگ بدون ارتینگ (Earthing) صحیح، نه تنها مؤثر نیست، بلکه می‌تواند خود به منبع نویز تبدیل شود. شیلد یک کابل یا پچ پنل که به درستی به زمین متصل نشده باشد، مانند یک آنتن عمل کرده و نویزهای محیطی را جذب کرده و به سیگنال اصلی اضافه می‌کند. پچ پنل لگراند سری LCS3 با سیستم ارت خودکار (Automatic Earthing) این مشکل را به طور کامل حل کرده است. در این سیستم، به محض نصب پچ پنل بر روی رک، اتصال زمین به طور خودکار از طریق Soluclips (گیره‌های فنری) به بدنه فلزی رک برقرار می‌شود. این گیره‌ها به گونه‌ای طراحی شده‌اند که بر روی ریل‌های رک با ضخامت ۱.۵ تا ۲ میلی‌متر به خوبی عمل کرده و اتصال الکتریکی مطمئنی را فراهم می‌آورند. در صورتی که رک دارای رنگ یا پوشش عایق باشد، لگراند امکان اتصال زمین با استفاده از سیم و پیچ جداگانه را نیز فراهم کرده است. نکته مهم این است که ارت خودکار در پچ پنل‌های سری LCS3 لگراند نه تنها به بدنه پچ پنل، بلکه به هر کیستون و کانکتور نیز تسری پیدا می‌کند. به عبارت دیگر، هر پورت RJ45 به طور خودکار و بدون نیاز به هیچ گونه اتصال اضافی، به سیستم ارت متصل می‌شود. این یکپارچگی ارت در تمام نقاط اتصال، تضمین می‌کند که شیلدینگ در کل سیستم به درستی عمل کرده و هیچ نقطه شکستی در مسیر حفاظت از نویز وجود نداشته باشد. محصولات لگراند با این طراحی صحیح، یکی از بزرگترین چالش‌های پیاده‌سازی سیستم‌های شیلددار را برطرف کرده‌اند و نصب کیستون شبکه لگراند را همراه با ارتینگ صحیح به ساده‌ترین شکل ممکن انجام داده‌اند.

طراحی ماژولار و کاست‌های مجزا؛ کاهش تداخل از طریق جداسازی فیزیکی

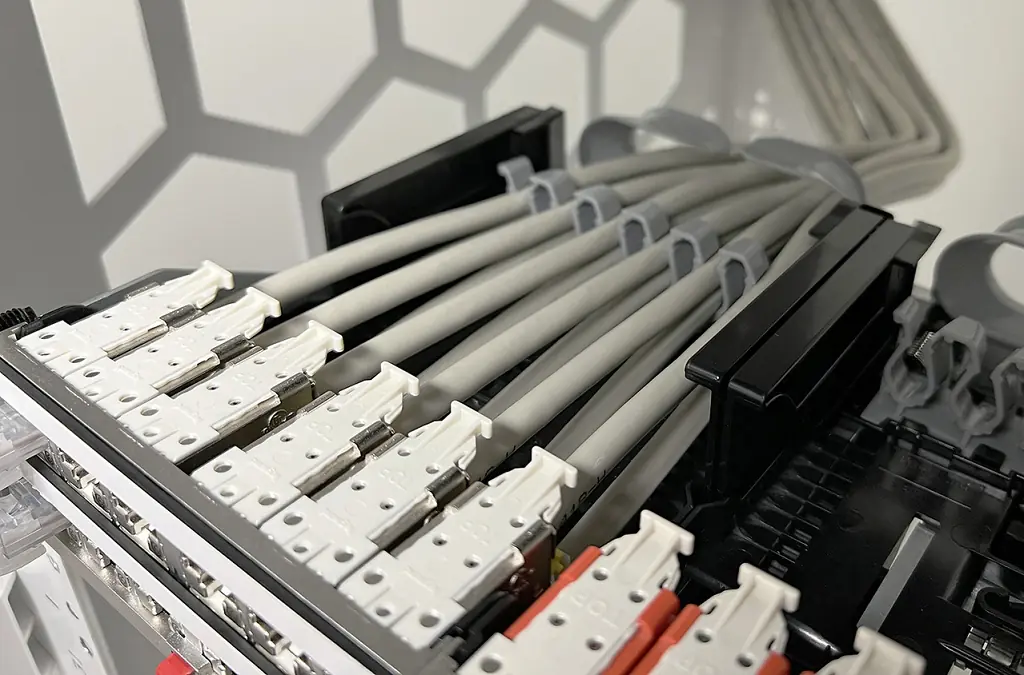

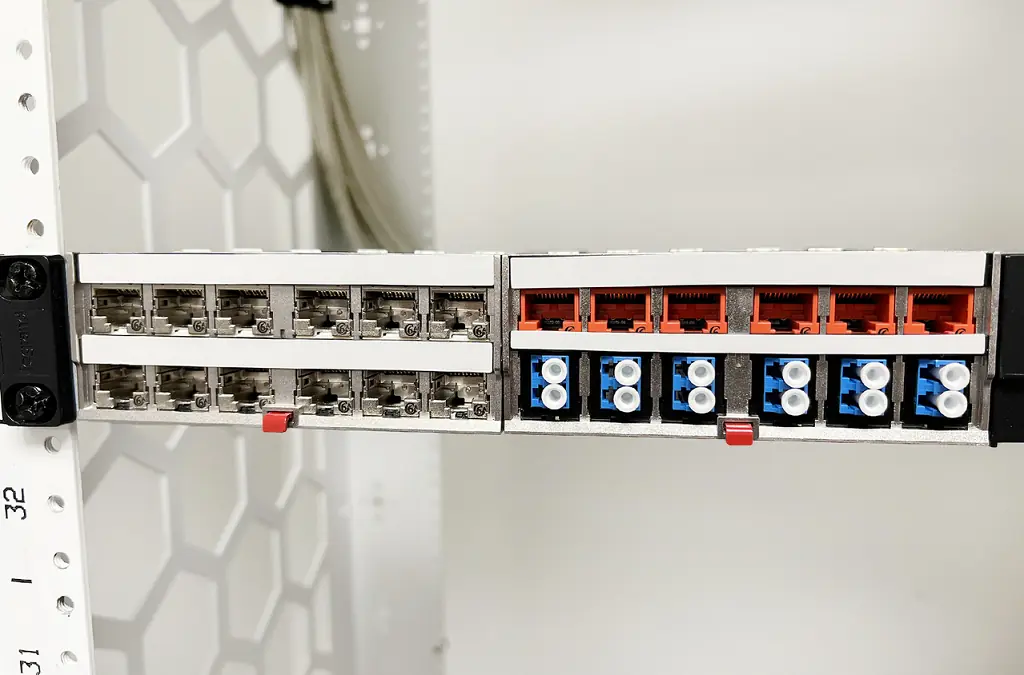

یکی از ویژگی‌های برجسته سری LCS3 لگراند که نقش مهمی در کاهش تداخل فرکانسی ایفا می‌کند، طراحی ماژولار مبتنی بر کاست‌های مجزا (Cassettes) است. در این طراحی، پچ پنل به کاست‌های ۶ یا ۱۲ پورت تقسیم می‌شود که هر کدام به طور مستقل و با فشار یک دکمه از پچ پنل خارج می‌شوند. این جداسازی فیزیکی کاست‌ها، مزایای متعددی در کاهش تداخل فرکانسی دارد. اولاً، هر کاست به عنوان یک واحد مستقل با شیلدینگ اختصاصی خود عمل می‌کند و تداخل بین پورت‌های کاست‌های مختلف را به حداقل می‌رساند. ثانیاً، در صورت بروز مشکل در یک کاست (مثلاً خرابی یک کیستون)، می‌توان آن را بدون تأثیر بر سایر کاست‌ها و بدون قطعی شبکه در پورت‌های دیگر، تعویض کرد. این ویژگی به ویژه در محیط‌های با تراکم بالا که تعمیر و نگهداری بدون قطعی بسیار حیاتی است، ارزشمند است. سوم، طراحی کاست‌ها به همراه سیستم راهنمای کابل زیگ‌زاگ (Zig‑zag Cable Guide) در پشت پچ پنل، به مدیریت منظم کابل‌ها کمک کرده و از گره‌خوردگی و تماس نزدیک کابل‌های مختلف با یکدیگر جلوگیری می‌کند. این نظم فیزیکی، خود عاملی مؤثر در کاهش تداخل متقاطع بین کابل‌هاست. پچ پنل لگراند در سری LCS3 با ارائه کاست‌های خالی (برای نصب کیستون دلخواه) و کاست‌های مجهز (Fully Loaded)، انعطاف‌پذیری بالایی را برای تطبیق با نیازهای مختلف شبکه فراهم می‌آورد. آلما شبکه این کاست‌ها را در انواع مختلف برای کیستون شبکه لگراند و کیستون تلفن لگراند تأمین می‌کند.

مدیریت ساختاری کابل و پچ کورد؛ کاهش تداخل از طریق نظم فیزیکی

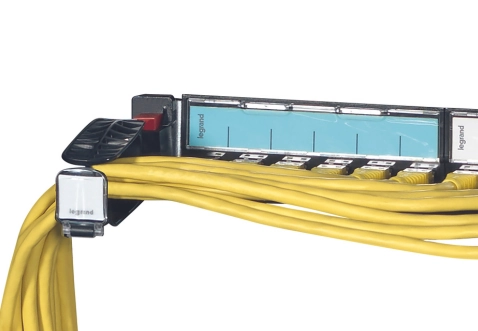

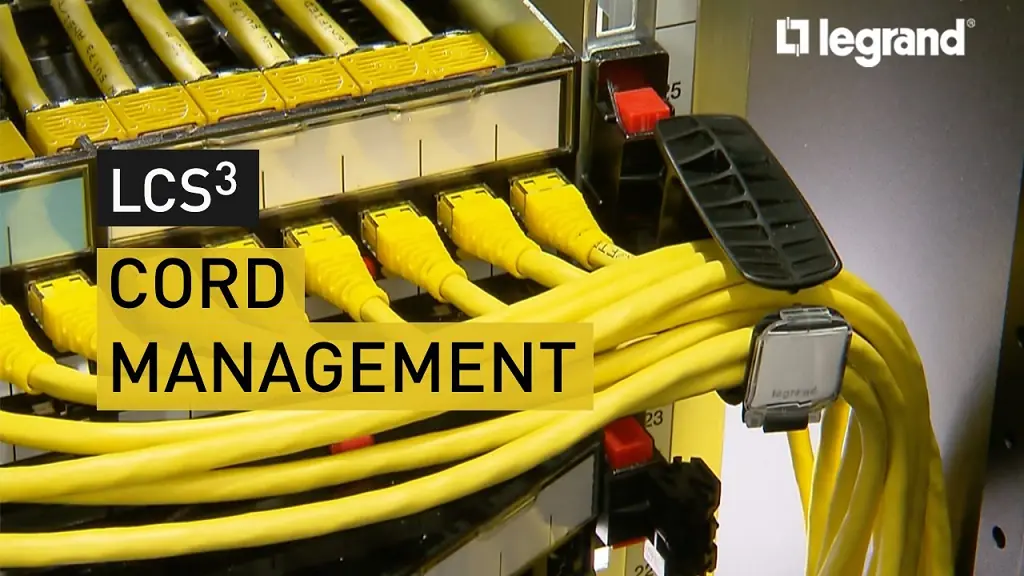

علاوه بر شیلدینگ و ارتینگ، نحوه چیدمان و مدیریت کابل‌ها و پچ کورد لگراند در داخل رک نیز تأثیر مستقیمی بر میزان تداخل فرکانسی دارد. کابل‌هایی که به صورت گره‌خورده یا بیش از حد به یکدیگر نزدیک هستند، تداخل متقاطع بیشتری ایجاد می‌کنند. پچ پنل لگراند سری LCS3 با ارائه سیستم مدیریت کابل یکپارچه، به حل این مشکل کمک می‌کند. راهنماهای کابل در پشت پچ پنل، کابل‌های هر کاست را به طور جداگانه هدایت کرده و از درهم‌ریختگی و تماس نزدیک کابل‌های مختلف با یکدیگر جلوگیری می‌کنند. همچنین، استفاده از پچ کوردهای کوتاه و استاندارد یکی دیگر از اصول کلیدی در کاهش تداخل است. پچ کوردهای بلندتر از حد نیاز، نه تنها باعث شلوغی رک می‌شوند، بلکه به عنوان آنتن عمل کرده و نویز بیشتری جذب می‌کنند. پچ کورد لگراند در طول‌های استاندارد ۰.۵ تا ۵ متر و با شیلدینگ مناسب (S/FTP برای محیط‌های پرنویز) عرضه می‌شود که انتخاب صحیح آن نقش مهمی در کاهش تداخل دارد. علاوه بر این، جداسازی کابل‌های برق از کابل‌های دیتا یک اصل اساسی است که در طراحی ترانکینگ های لگراند و باکس کف لگراند نیز رعایت شده است. با رعایت این اصول ساده اما حیاتی، می‌توان میزان تداخل فرکانسی را به طور قابل توجهی کاهش داد و عملکرد شبکه را بهبود بخشید. محصولات لگراند با ارائه راهکارهای کامل مدیریت کابل، از کف تا رک، این امکان را فراهم می‌آورند که یک زیرساخت کاملاً منظم و کم‌نویز ایجاد شود.

برای آشنایی با پچ پنل های جدید LCS3  لگراند فرانسه کلیک کنید.

مزیت‌های ترکیبی؛ چرا سری LCS3 لگراند انتخاب اول می باشد؟

سری LCS3 لگراند با ترکیب همه تکنیک‌های فوق – شیلدینگ پیشرفته STP، سیستم ارت خودکار، طراحی ماژولار کاست‌بندی شده و مدیریت  کابل – یک راه‌حل جامع و یکپارچه برای حذف تداخل فرکانسی در رک‌های شبکه ارائه می‌دهد. اما مزیت‌های این سری فراتر از کاهش نویز است. سیستم Soluclip نسل جدید، نصب پچ پنل را بدون نیاز به پیچ و مهره و تنها با یک فشار محکم ممکن می‌سازد. کیستون‌های Toolless با مکانیزم Quick-Connect، فرآیند سربندی را به یک عملیات سریع و بدون خطا تبدیل می‌کنند. کاست‌های مجزا با خروج سریع از جلو (Push‑button)، نگهداری و ارتقاء شبکه را بدون قطعی و با کمترین زمان ممکن انجام می‌دهند. گارانتی ۲۰ تا ۲۵ ساله لگراند بر روی عملکرد سیستم‌های سری LCS3 لگراند، بزرگترین گواه اعتماد این برند به کیفیت و دوام محصولات خود است. با انتخاب پچ پنل لگراند سری LCS3، همراه با کابل شبکه لگراند، پچ کورد لگراند و سایر محصولات لگراند، شما یک اکوسیستم یکپارچه و هماهنگ ایجاد می‌کنید که بالاترین سطح عملکرد، کمترین میزان نویز و بیشترین قابلیت اطمینان را تضمین می‌کند. آلما شبکه به عنوان یکی از نمایندگان رسمی محصولات لگراند در ایران، آماده ارائه مشاوره تخصصی و تأمین تجهیزات با استفاده از سری LCS3 لگراند است.
