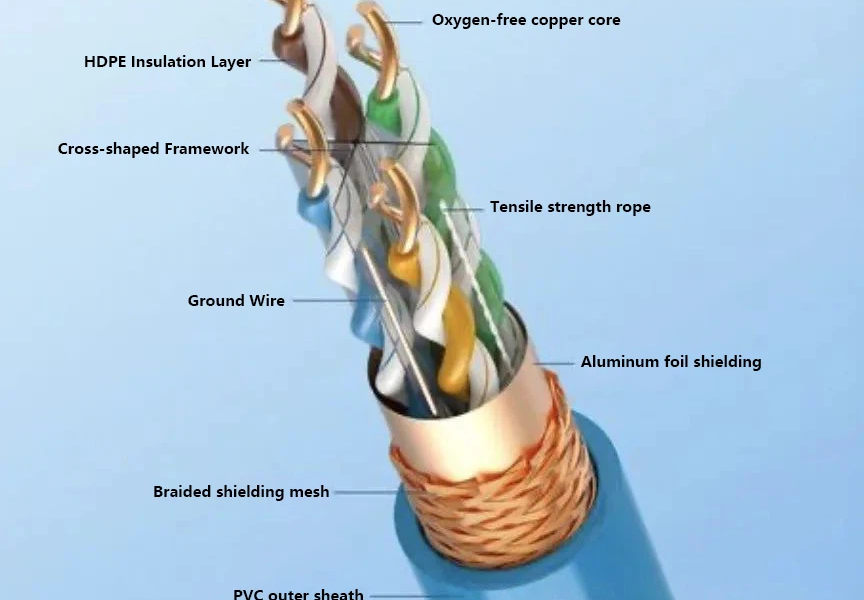

کابل شبکه شیلددار
کابل شبکه شیلددار
کابل شبکه شیلددار یکی از تجهیزات اساسی در شبکه‌های کامپیوتری است که نقش مهمی در انتقال پایدار و ایمن داده‌ها ایفا می‌کند. اما آیا می‌دانید این کابل‌ها از چه موادی ساخته می‌شوند و چگونه می‌توان بهترین گزینه را برای نیازهای مختلف انتخاب کرد؟ به بررسی دقیق مواد تشکیل‌دهنده کابل‌های شبکه شیلددار و روش‌های تشخیص کیفیت آن‌ها می‌پردازیم.
-
مواد رسانای مورد استفاده در کابل‌های شبکه شیلددار
یکی از مهم‌ترین بخش‌های کابل شبکه شیلددار، ماده رسانای به‌کار رفته در آن است. تولیدکنندگان و فروشندگان معمولاً از اصطلاحاتی مانند مس بدون اکسیژن (OFC) یا مس خالص برای توصیف کابل‌های خود استفاده می‌کنند. اما آیا این دو اصطلاح به یک معنا هستند؟
در واقع، کابل‌های شبکه مسی از سه ماده اصلی ساخته می‌شوند:
مس بدون اکسیژن (OFC): دارای مقاومت الکتریکی بسیار پایین (کمتر از 30 اهم در 300 متر) و رسانایی فوق‌العاده بالا. این ویژگی باعث انتقال سیگنال‌های قوی‌تر با تلفات کمتر می‌شود.
برنز (مس آب‌کاری‌شده): در بازار گاهی به‌عنوان "مس خالص" معرفی می‌شود، اما مقاومت بالاتری دارد (حدود 100 اهم در 300 متر) و طول عمر کمتری نسبت به مس بدون اکسیژن دارد.
مس قلع‌اندود (Tinned Copper): سطح این کابل‌ها با قلع پوشانده شده تا مقاومت بیشتری در برابر اکسیداسیون داشته باشند.
متأسفانه برخی فروشندگان از اصطلاح "مس خالص" برای کابل‌های برنزی استفاده می‌کنند تا مشتریان را گمراه کنند. بنابراین، شناخت روش‌های تشخیص مس بدون اکسیژن از سایر مواد ضروری است.
-
روش‌های تشخیص جنس رسانای کابل شبکه شیلددار
برای تشخیص کیفیت کابل‌های شبکه، روش‌های مختلفی وجود دارد:
الف) تست مقاومت با مولتی‌متر
مس بدون اکسیژن مقاومت بسیار پایینی دارد (کمتر از 30 اهم در 300 متر). اگر مقاومت کابل بالاتر از این مقدار باشد، احتمالاً از مس خالص یا آلیاژهای دیگر ساخته شده است.
ب) تست خراش
با استفاده از یک ابزار فلزی تیز، سطح رسانا را خراش دهید. مس بدون اکسیژن در تمام سطح یکدست و طلایی رنگ است، در حالی که مس آب‌کاری‌شده یا برنز ممکن است لایه‌های متفاوتی را نشان دهد.
ج) تست حرارتی
با حرارت دادن رسانا، مس بدون اکسیژن تغییر رنگ نمی‌دهد، اما مس آب‌کاری‌شده یا آلیاژهای دیگر ممکن است اکسید شوند و رنگشان تغییر کند.
-
سایر مواد به‌کار رفته در کابل‌های شبکه شیلددار
علاوه بر مس بدون اکسیژن، برخی کابل‌ها از مواد دیگری مانند آلومینیوم با پوشش مس (CCA) یا مس قلع‌اندود ساخته می‌شوند.
کابل‌های شبکه CCA
این کابل‌ها از یک هسته آلومینیومی با پوشش مس ساخته می‌شوند. مقاومت الکتریکی آلومینیوم بالاتر است و باعث کاهش کیفیت انتقال داده می‌شود. همچنین، این کابل‌ها شکننده‌تر هستند و در برابر خمش مقاومت کمتری دارند.
کابل‌های مس قلع‌اندود
این کابل‌ها دارای یک لایه قلع روی سطح مس هستند که از اکسیداسیون جلوگیری می‌کند. با این حال، هسته این کابل‌ها معمولاً از مس خالص نیست و ممکن است از آلیاژهای دیگر استفاده شده باشد.
-

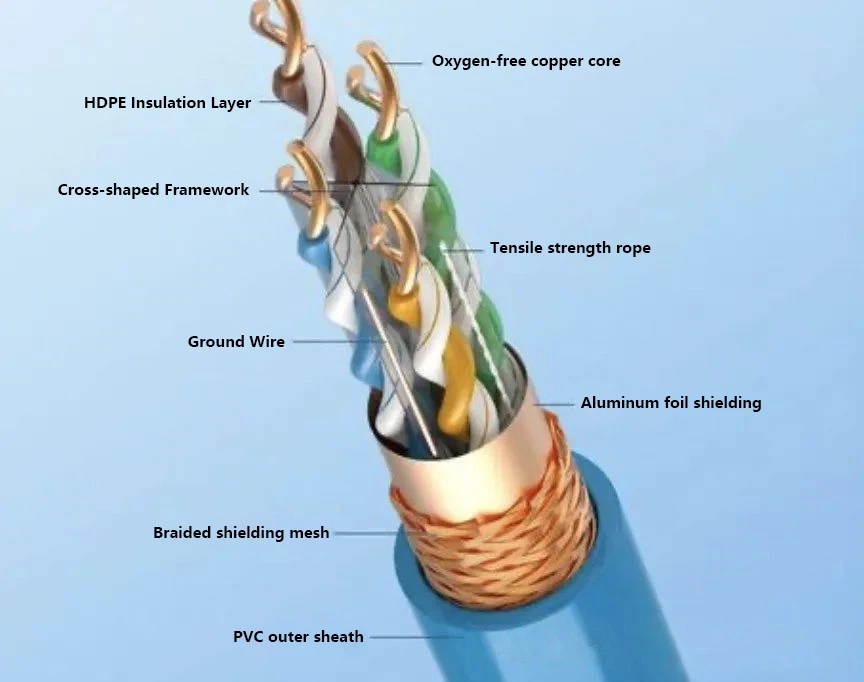

فناوری شیلدینگ در کابل‌های شبکه
کابل‌های شبکه شیلددار برای کاهش نویز الکترومغناطیسی و افزایش کیفیت انتقال داده طراحی شده‌اند. دو نوع اصلی شیلدینگ وجود دارد:
الف) شیلدینگ فویل آلومینیومی
این نوع شیلدینگ شامل یک لایه نازک فویل آلومینیوم است که دور سیم‌های تابیده‌شده پیچیده می‌شود. این لایه از تداخل امواج الکترومغناطیسی جلوگیری می‌کند و برای محیط‌های با نویز متوسط مناسب است.
ب) شیلدینگ بافته‌شده (Braided Shielding)
این شیلد از رشته‌های فلزی (معمولاً مس یا آلیاژ آلومینیوم-منیزیم) به‌صورت شبکه‌ای بافته شده تشکیل می‌شود. این نوع شیلدینگ انعطاف‌پذیرتر است و برای محیط‌های با نویز بالا مناسب‌تر است.
ج) شیلدینگ دو لایه (Double Shielding)
برخی کابل‌های پیشرفته مانند Cat7 و Cat8 از ترکیب فویل و شیلد بافته‌شده استفاده می‌کنند. این کابل‌ها بهترین محافظت را در برابر تداخل‌های الکترومغناطیسی ارائه می‌دهند.
-
کاربرد کابل‌های شبکه شیلددار
کابل‌های شیلددار در محیط‌های زیر کاربرد دارند:
مراکز داده و سرورها
سیستم‌های نظارتی و امنیتی
صنایع با تجهیزات الکترونیکی حساس
محیط‌های با نویز الکترومغناطیسی بالا
-
نکات مهم در انتخاب کابل شبکه شیلددار
مطمئن شوید کابل از مس بدون اکسیژن ساخته شده باشد.
در محیط‌های پرنویز از کابل‌های با شیلدینگ دو لایه استفاده کنید.
کابل‌های شیلددار باید به‌درستی گراند شوند تا اثربخشی داشته باشند.
از کابل‌های CCA در پروژه‌های حساس استفاده نکنید.
انتخاب کابل شبکه شیلددار مناسب به عوامل مختلفی مانند محیط نصب، میزان نویز الکترومغناطیسی و بودجه بستگی دارد. کابل‌های با رسانای مس بدون اکسیژن و شیلدینگ دو لایه بهترین عملکرد را دارند، اما در محیط‌های کم‌نویز می‌توان از کابل‌های ساده‌تر استفاده کرد. با شناخت مواد و فناوری‌های به‌کار رفته در کابل‌ها، می‌توانید بهترین گزینه را برای نیازهای خود انتخاب کنید.
