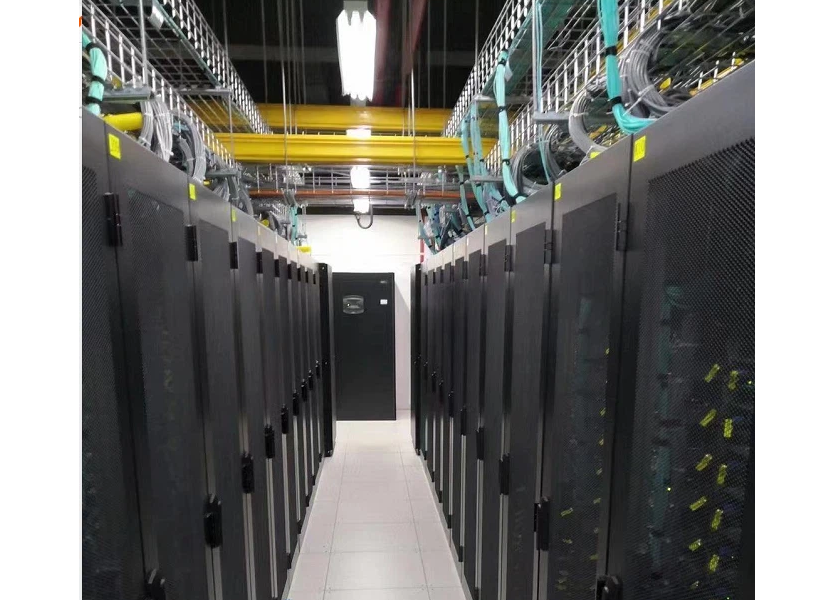

استانداردها و تکنیکهای برتر ساخت و ساز برای کابلکشی ساختاریافته
استانداردها و تکنیکهای برتر ساخت و ساز برای کابلکشی ساختاریافته؛ راهنمای پیادهسازی زیرساختهای ارتباطی پایدار
در عصر دیجیتال امروز، سیستمهای کابلکشی ساختاریافته به عنوان ستون فقرات ارتباطات در ساختمانهای هوشمند، مراکز داده و دفاتر مدرن محسوب میشوند و نقشی حیاتی در انتقال یکپارچه داده، صدا و تصویر ایفا میکنند. این سیستمها که امکان اتصال انواع دستگاهها و تجهیزات شبکه را به صورت منظم و استاندارد فراهم میآورند، نیازمند طراحی اصولی و اجرای دقیق بر اساس استانداردهای بینالمللی هستند. یک سیستم کابلکشی ساختاریافته موفق، نه تنها نیازهای ارتباطی فعلی سازمان را برآورده میسازد، بلکه قابلیت انطباق با فناوریهای نوظهور و نیازهای آینده را نیز دارا میباشد.
استانداردهای بینالمللی کابلکشی ساختاریافته؛ چارچوبی برای کیفیت و یکپارچگی
سیستمهای کابلکشی ساختاریافته باید بر اساس مجموعهای از استانداردهای معتبر طراحی و اجرا شوند تا از کیفیت، قابلیت اطمینان و انعطافپذیری لازم برخوردار باشند. مهمترین این استانداردها شامل استاندارد ISO/IEC 11801 است که الزامات کلی برای کابلکشی ساختاریافته را در سطح بینالمللی مشخص میکند و به عنوان مرجع اصلی برای طراحان و مجریان سیستمهای کابلکشی شناخته میشود. استاندارد TIA/EIA-568 مجموعهای از استانداردهای آمریکایی است که مشخصات فنی سیستمهای کابلکشی از جمله انواع کابلها، کانکتورها و روشهای نصب را به تفصیل تعریف میکند. استاندارد EN 50173 نیز به عنوان استاندارد اروپایی برای سیستمهای کابلکشی عمومی، هماهنگی کاملی با استاندارد ISO/IEC 11801 دارد و برای پروژههای اروپایی الزامی است. رعایت این استانداردها تضمین میکند که سیستم کابلکشی از کیفیت، قابلیت اطمینان و انعطافپذیری لازم برخوردار باشد و بتواند نیازهای فعلی و آینده را پوشش دهد. استفاده از محصولات لگراند که با رعایت دقیق این استانداردها طراحی و تولید میشوند، گامی اساسی در جهت تضمین کیفیت و انطباق سیستم کابلکشی با الزامات بینالمللی است.
معماری سیستم کابلکشی ساختاریافته و زیرسیستمهای اصلی
سیستم کابلکشی ساختاریافته معمولاً از شش زیرسیستم اصلی تشکیل شده است که هر یک نقش خاصی در عملکرد کلی سیستم ایفا میکنند. زیرسیستم ورودی ساختمان نقطه اتصال شبکه داخلی به شبکههای خارجی مانند اینترنت و مخابرات است و شامل تجهیزات حفاظتی و اتصالات ورودی میشود. زیرسیستم تجهیزات شامل رکها، کابینتها و تجهیزات فعال شبکه مانند سوئیچها و روترها است که در اتاق مخابرات قرار میگیرند. زیرسیستم Backbone (ستون فقرات) مسیرهای اصلی کابلکشی بین اتاقهای مخابرات، طبقات مختلف و ساختمانها را فراهم میکند و معمولاً از کابلهای فیبر نوری یا مسی با ظرفیت بالا استفاده میشود. زیرسیستم توزیع شامل کابلهای افقی است که از اتاق مخابرات به نقاط انتهایی در طبقات مختلف هدایت میشوند. زیرسیستم مدیریت شامل پچ پنلها، کیستونها و تجهیزات مدیریت کابل است که امکان سازماندهی و تغییرات آسان را فراهم میآورد. زیرسیستم کارگاهی نیز شامل پریزهای دیواری و نقاط انتهایی است که کاربران نهایی به شبکه متصل میشوند. طراحی صحیح هر یک از این زیرسیستمها در کنار یکدیگر، اساس یک شبکه پایدار و قابل توسعه را تشکیل میدهد.
انتخاب نوع کابل و پارامترهای کلیدی در طراحی سیستم
انتخاب نوع کابل یکی از مهمترین تصمیمات در طراحی سیستم کابلکشی ساختاریافته است و باید بر اساس نیازهای پروژه، بودجه و چشمانداز توسعه آینده انجام شود. گزینههای اصلی شامل کابلهای زوج به هم تابیده در انواع UTP (بدون شیلد)، FTP (با شیلد فویل) و SFTP (با شیلد دوگانه) هستند که برای شبکههای مبتنی بر اترنت با سرعتهای مختلف کاربرد دارند. کابلهای کواکسیال اگرچه امروزه کمتر در شبکههای داده جدید استفاده میشوند، اما همچنان در برخی کاربردهای خاص مانند سیستمهای نظارتی و تلویزیون کابلی به کار میروند. کابلهای فیبر نوری در دو نوع تکحالته (SM) و چندحالته (MM) برای انتقال داده با سرعت بالا در مسافتهای طولانی و محیطهای با نیاز به پهنای باند بسیار بالا، انتخاب ایدهآلی هستند. برای هر نوع کابل، پارامترهای مهمی مانند پهنای باند، سرعت انتقال داده، مقاومت در برابر نویز، شعاع خمش مجاز و فاصله حداکثر انتقال باید با دقت در نظر گرفته شود. همچنین، انتخاب بین کابلهای مسی و فیبر نوری باید بر اساس عواملی مانند مسافت، سرعت مورد نیاز، بودجه و شرایط محیطی انجام شود و در بسیاری از پروژههای بزرگ، ترکیبی از هر دو نوع کابل مورد استفاده قرار میگیرد.
مراحل اجرای پروژه کابلکشی ساختاریافته از برنامهریزی تا تست نهایی
پیادهسازی یک پروژه کابلکشی ساختاریافته موفق نیازمند طی کردن مراحل مشخص و دقیق است که هر کدام اهمیت ویژهای در کیفیت نهایی سیستم دارند. مرحله برنامهریزی و طراحی اولین و حیاتیترین گام است که شامل بررسی نیازهای فعلی و آینده سازمان، تعیین نقاط انتهایی و تعداد پورتهای مورد نیاز، طراحی مسیرهای کابلکشی با در نظر گرفتن شرایط فیزیکی ساختمان، محاسبه دقیق طول کابلها، انتخاب نوع و کلاس کابلهای مناسب، و طراحی سیستم مدیریت کابل میشود. مرحله آمادهسازی محیط شامل تکمیل کارهای عمرانی، اطمینان از وجود فضای کافی برای نصب رکها و تجهیزات، بررسی سیستمهای تهویه و کنترل دما، وجود سیستم اتصال به زمین مناسب و تأمین برق اضطراری برای تجهیزات حیاتی است. مرحله نصب تجهیزات زیرساخت شامل نصب رکها و کابینتهای شبکه، نصب سیستمهای مدیریت کابل، نصب ترانکینگ و داکتها و نصب پچ پنلها و ماژولها میشود. مرحله کابلکشی و اتصالات که اصلیترین بخش اجرایی است، شامل کشیدن کابلها در مسیرهای تعیین شده با رعایت شعاع خمش استاندارد، نصب نقاط انتهایی، برچسبگذاری دقیق تمامی کابلها و اتصالات و انجام تست اولیه کابلها میباشد. مرحله تست و تضمین کیفیت با انجام تستهای تخصصی و مستندسازی کامل، موفقیت پروژه را تأیید میکند.

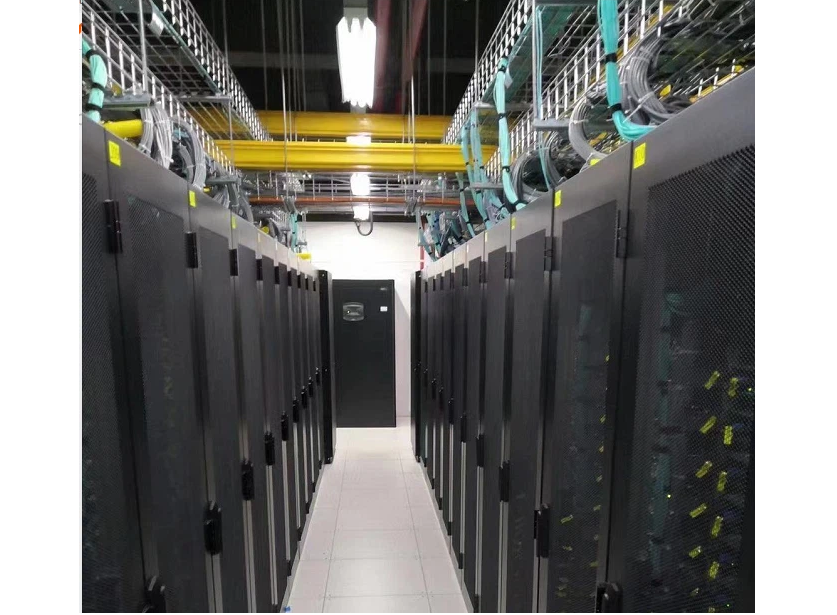

تکنیکهای پیشرفته در مدیریت و مسیریابی کابلها
مدیریت صحیح و اصولی کابلها، یکی از عوامل کلیدی در عملکرد بهینه و طول عمر سیستم کابلکشی ساختاریافته است و تأثیر مستقیمی بر قابلیت نگهداری و توسعه شبکه دارد. استفاده از بستها و تسمههای مخصوص با کیفیت بالا، از فشار آمدن به کابلها و ایجاد گرهخوردگی جلوگیری میکند و به سازماندهی منظم کابلها کمک میشاید. سازماندهی کابلها در گروههای منطقی بر اساس نوع سرویس، مسیر یا طبقه، فرآیند عیبیابی و تغییرات آتی را به شدت تسهیل میبخشد. رعایت فاصله مناسب بین کابلها به ویژه در مورد کابلهای فیبر نوری و کابلهای مسی با فرکانس بالا، از تداخل متقاطع و کاهش کیفیت سیگنال جلوگیری میکند. در مسیریابی کابلها، باید از مسیرهای با احتمال آسیب فیزیکی مانند عبور از کنار لبههای تیز یا مناطق با تردد زیاد اجتناب کرد و کابلها را از منابع تداخل الکترومغناطیسی مانند موتورهای الکتریکی و کابلهای برق فشار قوی دور نگه داشت. برای کابلهای فیبر نوری، رعایت دقیق شعاع خمش، جلوگیری از کشش بیش از حد و محافظت از اتصالات با استفاده از جعبههای مخصوص، از اهمیت ویژهای برخوردار است و استفاده از ابزارهای تخصصی برای اتصال و تست فیبر، ضروری میباشد.
تست و تضمین کیفیت؛ اطمینان از عملکرد بهینه سیستم
پس از اتمام عملیات نصب، انجام تستهای استاندارد و دقیق برای اطمینان از عملکرد صحیح سیستم کابلکشی ضروری است و این مرحله، آخرین فرصت برای شناسایی و رفع مشکلات احتمالی قبل از بهرهبرداری محسوب میشود. تست تداوم (Continuity Test) سادهترین و ابتداییترین تست است که اتصال صحیح هر زوج سیم را از ابتدا تا انتهای مسیر تأیید میکند. تست مقاومت (Resistance Test) مقاومت الکتریکی کابل را اندازهگیری کرده و از عدم وجود اتصالات کوتاه یا باز در مسیر اطمینان حاصل مینماید. تست NEXT (Near-End Crosstalk) میزان تداخل بین زوجهای سیم در یک سر کابل را اندازهگیری میکند و برای کابلهای با فرکانس بالا بسیار حیاتی است. تست بازگشت افت (Return Loss) میزان انعکاس سیگنال در طول کابل را بررسی میکند که نشاندهنده یکنواختی امپدانس در طول مسیر است. تست تاخیر انتشار (Propagation Delay) و تست Skew نیز زمان انتقال سیگنال و اختلاف تاخیر بین زوجهای مختلف را اندازهگیری میکنند. پس از اتمام تستها، مستندسازی دقیق شامل نقشههای نهایی، لیست کامل کابلها با شناسههای منحصربهفرد، نتایج تستها و دستورالعملهای نگهداری، برای بهرهبرداری و نگهداری آینده سیستم ضروری است و به تیم پشتیبانی امکان عیبیابی سریع و مؤثر را میدهد.
نگهداری و بهروزرسانی سیستم برای حفظ کارایی بلندمدت
یک سیستم کابلکشی ساختاریافته موفق، نیازمند برنامهریزی دقیق برای نگهداری و بهروزرسانی دورهای است تا بتواند در طولانمدت عملکرد مطلوب خود را حفظ کند. برنامهریزی نگهداری باید شامل بازرسیهای دورهای از تجهیزات و کابلها، پاکسازی منظم رکها و کابینتها از گرد و غبار، بررسی اتصالات و کانکتورها از نظر ساییدگی و خوردگی، و بهروزرسانی مستندات با هر گونه تغییر در شبکه باشد. همچنین، برنامهریزی برای توسعه آینده با در نظر گرفتن ظرفیت اضافی در طراحی اولیه (معمولاً ۲۰ تا ۳۰ درصد پورتهای اضافی)، استفاده از طراحی ماژولار که امکان افزودن یا تغییر بخشهای مختلف را بدون تأثیر بر کل سیستم فراهم میآورد، و انتخاب استانداردهای قابل ارتقا که قابلیت پشتیبانی از فناوریهای جدید را دارا باشند، از اهمیت ویژهای برخوردار است. توجه به این نکات در مرحله طراحی، هزینههای توسعه آینده را به شدت کاهش میدهد و از انجام دوبارهکاریهای پرهزینه جلوگیری میکند. همچنین، آموزش پرسنل در زمینه روشهای صحیح کار با تجهیزات و شناسایی علائم هشداردهنده، به افزایش طول عمر سیستم و کاهش زمان خرابی کمک شایانی میکند.
چالشهای رایج و راهکارهای پیشنهادی در اجرای کابلکشی ساختاریافته
در اجرای پروژههای کابلکشی ساختاریافته، چالشهای متعددی ممکن است رخ دهد که شناسایی و مدیریت صحیح آنها برای موفقیت پروژه ضروری است. تداخل الکترومغناطیسی (EMI) یکی از شایعترین چالشهاست که میتواند کیفیت سیگنال را به شدت کاهش دهد؛ استفاده از کابلهای شیلددار مناسب، رعایت فاصله استاندارد از منابع نویز و اجرای صحیح سیستم ارتینگ، از مؤثرترین راهکارهای مقابله با این مشکل هستند. محدودیتهای فضایی به ویژه در ساختمانهای قدیمی یا فضاهای با تراکم بالا، چالش دیگری است که با طراحی دقیق مسیرها، استفاده از کابلهای با قطر کمتر و بهرهگیری از سیستمهای مدیریت کابل جمعوجور قابل مدیریت است. تغییرات سریع تکنولوژی و نیاز به پشتیبانی از سرعتهای بالاتر در آینده، اهمیت انتخاب کابلها و تجهیزات با قابلیت ارتقاء را دوچندان میکند. الزامات امنیتی نیز در شبکههای حساس سازمانی و دولتی، نیازمند استفاده از کابلهای با ویژگیهای امنیتی خاص و رعایت استانداردهای سختگیرانهتر است. انتخاب تجهیزات با کیفیت از برندهای معتبر، آموزش مستمر پرسنل و استفاده از مشاوران مجرب در مراحل طراحی و اجرا، از مؤثرترین راهکارها برای غلبه بر این چالشها محسوب میشوند.
سرمایهگذاری بر روی زیرساخت ارتباطی
پیادهسازی یک سیستم کابلکشی ساختاریافته موفق نیازمند ترکیبی از دانش فنی عمیق، رعایت دقیق استانداردهای بینالمللی و برنامهریزی دقیق برای آینده است. با به کارگیری اصول و تکنیکهای شرح داده شده ، میتوان سیستمی ایجاد کرد که نه تنها نیازهای ارتباطی فعلی سازمان را به بهترین شکل برآورده میسازد، بلکه قابلیت توسعه برای فناوریهای آینده را نیز دارا باشد. از استانداردهای کلیدی مانند ISO/IEC 11801 و TIA/EIA-568 گرفته تا معماری شش زیرسیستم، انتخاب نوع کابل مناسب، مراحل دقیق اجرا، تکنیکهای پیشرفته مدیریت کابل و تستهای تضمین کیفیت، هر یک نقش حیاتی در موفقیت نهایی پروژه ایفا میکنند. توجه به جزئیات در هر مرحله، از طراحی اولیه تا نگهداری مستمر، کلید موفقیت در پیادهسازی سیستمهای کابلکشی ساختاریافته است و سرمایهگذاری در طراحی و اجرای صحیح این سیستم، در بلندمدت منجر به صرفهجویی در هزینهها و افزایش قابلیت اطمینان شبکه خواهد شد. با پیشرفت فناوریهای ارتباطی و افزایش وابستگی سازمانها به زیرساختهای دیجیتال، اهمیت این سیستمها روز به روز بیشتر میشود و ضرورت رعایت استانداردهای بینالمللی و استفاده از محصولات لگراند با کیفیت بالا، بیش از پیش احساس میگردد.
