خطاهای کشنده در کابل‌کشی شبکه و روش‌های جلوگیری از آن‌ها

نقش حیاتی کابل‌کشی شبکه در زیرساخت ارتباطی

کابل‌کشی شبکه یکی از بنیادی‌ترین لایه‌های زیرساخت ارتباطی در هر محیط اداری، صنعتی، سازمانی و حتی خانگی است. کیفیت اجرا، انتخاب صحیح تجهیزات، رعایت استانداردها و توجه به جزئیات نصب می‌تواند تفاوت میان یک شبکه پایدار و یک شبکه پر از قطعی، تأخیر و خرابی‌های متعدد باشد. متأسفانه بسیاری از مشکلات رایج شبکه‌های کامپیوتری ریشه در خطاهایی دارند که در هنگام اجرای کابل‌کشی شبکه رخ می‌دهد. این خطاها کاملاً قابل پیشگیری هستند، اما نادیده گرفتن استانداردها و عدم استفاده از متریال مناسب موجب می‌شود کیفیت نهایی زیر سؤال برود و خرابی کابل شبکه در زمان کوتاهی ظاهر شود. علاوه بر تشریح نکات مهم در کابل کشی شبکه، نمونه‌هایی از راهکارهای حرفه‌ای مانند استفاده از تجهیزات استانداردی همچون محصولات لگراند نیز معرفی می‌شوند.

انتخاب کابل نامناسب و اثرات مخرب آن

یکی از اولین خطاهایی که در کابل‌کشی شبکه مشاهده می‌شود، انتخاب کابل غیر استاندارد یا نامناسب با شرایط محیط است. تعداد زیادی از خرابی کابل شبکه، مستقیماً ناشی از انتخاب کابل‌هایی است که کیفیت ساخت پایین داشته یا با استانداردهای بین‌المللی سازگار نیستند. تفاوت کابل‌های Cat5e، Cat6، Cat6A و Cat7 تنها در نوع نوشته روی کاور نیست، بلکه ماهیت ساخت، پهنای باند، میزان تحمل نویز، جنس شیلد و نوع روکش PVC یا LSZH می‌تواند عملکرد نهایی را تغییر دهد. برای مثال استفاده از کابل‌های ضعیف در محیط‌های صنعتی، کابل بدون شیلد در محل‌های دارای تجهیزات الکتریکی یا کابل نامناسب در محیط‌های گرم باعث اختلالات متعدد، کاهش سرعت، افزایش نرخ خطا و حتی از بین رفتن کامل کابل می‌شود. یکی از بهترین روش‌ها برای جلوگیری از چنین مشکلاتی، استفاده از کابل‌هایی با برند معتبر است. نمونه‌ای از انتخاب صحیح، استفاده از کابل شبکه لگراند است که ساخته‌شده مطابق استانداردهای جهانی بوده و تحمل بالایی در برابر نویز دارد. انتخاب درست کابل برای نوع شبکه، توپولوژی و شرایط نصب، اولین گام در پیشگیری از خطاهای کشنده کابل‌کشی است.

عبور کابل از مسیرهای پرنویز و تجهیزات الکتریکی

یکی از اشتباهات مرگبار در کابل‌کشی شبکه عبور دادن کابل‌ها از کنار مسیرهایی است که دارای نویز الکترومغناطیسی بالا هستند. کابل شبکه یک رسانه انتقال سیگنال است و هرگونه تداخل الکترومغناطیس در اطراف آن می‌تواند سیگنال را دچار افت کیفیت، قطعی مداوم، پکت‌لاس و کاهش سرعت کند. مسیرهایی که کابل از کنار آن‌ها نباید عبور کند شامل کابل‌های برق فشار قوی، موتورهای صنعتی، UPSهای بزرگ، ترانسفورماتورها، تابلو برق و تجهیزات جوشکاری است. خطای رایج دیگر، عبور دادن کابل از کانال‌ها و داکت‌هایی است که همزمان حامل کابل‌های برق و دیتا هستند. بهترین روش جلوگیری از چنین مشکلاتی، جداسازی مسیر عبور کابل و استفاده از ترانکینگ های لگراند است که مسیرهای مجزا برای برق و شبکه ارائه می‌دهد. این جداسازی تضمین می‌کند که شبکه تحت تأثیر نویز الکترومغناطیسی قرار نگرفته و طول عمر کابل‌ها نیز افزایش پیدا کند.

نصب کابل بیش از اندازه استاندارد و مشکل افت سیگنال

طول استاندارد مجاز کابل مسی شبکه، 90 متر برای کابل افقی و 100 متر همراه با پچ‌کوردها است. بسیاری از خرابی کابل شبکه نتیجه کشیدن کابل‌هایی با طول غیر استاندارد است. وقتی کابل بیش از حد طولانی باشد، افت سیگنال، کاهش پهنای باند و افزایش تاخیر اتفاق می‌افتد. حتی اگر کابل ظاهراً سالم باشد، عملکرد شبکه دچار اختلال خواهد شد. جلوگیری از این خطا نیازمند طراحی دقیق قبل از اجرا است. برای شبکه‌های بزرگ باید از رک‌های میانی، سوییچ‌های توزیع و طراحی ساختارمند استفاده کرد. برندهایی مانند سری LCS3 لگراند راهکارهای کاملاً ساختارمند برای شبکه‌های گسترده ارائه می‌دهند که استاندارد طول کابل رعایت شود و شبکه با افت سیگنال مواجه نشود. رعایت این نکته بسیار حیاتی است زیرا هیچ تجهیز نرم‌افزاری یا سخت‌افزاری نمی‌تواند مشکلات ناشی از طول بیش از حد را جبران کند.

گره‌خوردگی کابل‌ها و ایجاد شکست فیزیکی

کابل شبکه یک قطعه ساده پلاستیکی نیست بلکه از زوج‌سیم‌هایی تشکیل شده که با دقت مهندسی تابیده شده‌اند. بنابراین هرگونه فشار، گره، پیچ‌خوردگی یا خم‌شدگی بیش از حد می‌تواند ساختار داخلی کابل را تخریب کند. یکی از کشنده‌ترین اشتباهات، بستن گره روی کابل یا پیچاندن آن هنگام عبور از مسیرهای باریک است. همچنین، کشیدن بیش از حد کابل در مسیر باعث پارگی هادی یا جابه‌جایی تاب‌ها می‌شود. برای جلوگیری باید خم کابل‌ها بیش از شعاع استاندارد نباشد، از فشار مستقیم اجسام سنگین مانند رک یا میز بر روی کابل پرهیز شود و اگر کابل از مسیرهای طولانی عبور می‌کند، بهتر است داخل داکت استاندارد قرار بگیرد. استفاده از نوار خطر کابل کشی بر روی مسیرهای کف نیز آسیب‌های احتمالی را به شدت کاهش می‌دهد.

استفاده از اتصالات و کانکتورهای بی‌کیفیت

آخرین نقطه اتصال کابل به شبکه، کیستون و پچ‌کورد است. اگر این تجهیزات کیفیت پایین داشته باشند، قطعی‌های تصادفی، سرعت پایین و اختلالات پی‌درپی در شبکه رخ می‌دهد. بسیاری از نصب‌کنندگان به اشتباه تصور می‌کنند کیفیت کابل مهم است اما اتصالات اهمیتی ندارند. در حالی که استاندارد بودن کیستون شبکه لگراند، پچ کورد لگراند و پچ پنل لگراند یکی از تضمین‌کننده‌های اصلی سلامت و کارایی شبکه است. کانکتورهای بی‌کیفیت باعث قطع‌ووصلی، نویز داخلی، قرارگیری اشتباه سیم‌ها و حتی آسیب به پورت‌های تجهیزات می‌شوند. لذا انتخاب اتصالات استاندارد بخش بسیار مهمی از طراحی شبکه را تشکیل می‌دهد.

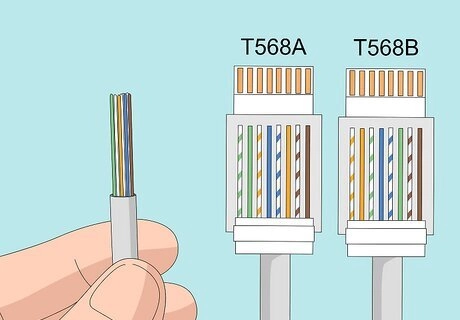

عدم توجه به استانداردهای رنگ‌بندی و ترتیب زوج‌ها

دو استاندارد اصلی در کابل‌کشی شبکه T568A و T568B هستند. اگر ترتیب زوج‌ها در هر دو سر کابل هماهنگ نباشد، شبکه به طور کامل از کار می‌افتد. حتی اگر ظاهر کابل درست پانچ شده باشد اما ترتیب زوج‌ها با استاندارد هماهنگ نباشد، سرعت و عملکرد شبکه با اختلال مواجه خواهد شد. این خطا بیشتر زمانی رخ می‌دهد که تکنسین‌ها بدون توجه به رنگ‌بندی یا بدون استفاده از ابزار تست، کابل‌ها را پانچ می‌کنند. راهکار جلوگیری از این اشتباه، استفاده از ابزار تستر شبکه، رعایت استاندارد ثابت و استفاده از کیستون شبکه لگراند است که طراحی حرفه‌ای آن احتمال پانچ اشتباه را کاهش می‌دهد.

عبور کابل‌ها از کنار عوامل آسیب‌زا و خطرات محیطی

محیط‌هایی مانند سقف کاذب، کف کاذب، کانال‌های فلزی، فضاهای بیرونی یا محیط‌های صنعتی، همگی می‌توانند شرایطی ایجاد کنند که خرابی کابل شبکه در زمان کوتاهی بروز کند. عواملی مانند حرارت، گردوغبار، رطوبت، جویده شدن کابل توسط موش و حشرات، لرزش‌های مداوم و حتی تابش نور آفتاب باعث از بین رفتن روکش کابل و ایجاد اختلال می‌شود. برای جلوگیری از این مشکلات باید از کابل‌های LSZH در محیط‌های مسقف، کابل‌های شیلددار در فضاهای صنعتی، و داکت‌ها و ترانکینگ های لگراند در محیط‌های اداری استفاده شود. همچنین در مسیرهایی که امکان عبور افراد وجود دارد باید از نوار خطر کابل کشی استفاده کرد تا کابل تحت فشار مستقیم قرار نگیرد و در معرض آسیب نباشد.

بی‌توجهی به تهویه رک و فضاهای بسته

یکی از اشتباهات مرگبار ولی کمتر دیده‌شده در کابل‌کشی شبکه، نصب رک در محیط‌های بدون تهویه است. کابل‌ها و اتصالات در برابر گرما حساس هستند و وقتی رک در فضایی بسته قرار می‌گیرد، حرارت تجهیزات فعال مانند سوییچ و سرور باعث افت کیفیت کابل‌ها در طولانی‌مدت می‌شود. اتصالات شل می‌شوند، سیگنال دچار افت می‌شود و حتی احتمال سوختگی هسته داخلی کابل وجود دارد. برای جلوگیری از این مشکل باید رک‌ها مجهز به فن مناسب بوده و در فضای قابل تهویه نصب شوند. استفاده از پچ پنل لگراند در رک نیز کمک می‌کند مدیریت کابل‌ها بهتر انجام شود و هوای داخل رک جریان داشته باشد.

اجرای کابل‌کشی بدون نقشه و طراحی

یکی از ریشه‌ای‌ترین خطاهای کابل‌کشی شبکه، شروع کار بدون طراحی و نقشه است. کابل‌کشی یک کار ساده نیست که صرفاً کابل‌ها از نقطه A به نقطه B کشیده شوند. طراحی مسیرها، انتخاب مسیرهای استاندارد، تعیین نقطه‌های دسترسی، محل نصب رک، محل سوکت‌ها، نوع کابل و مقدار موردنیاز همگی باید قبل از اجرا مشخص شوند. نداشتن نقشه موجب راه‌های اشتباه، طول اضافی، عبور از مسیرهای خطرناک، تداخل با کابل برق و هزینه‌های اضافی می‌شود. طراحی حرفه‌ای شبکه به کمک نقشه‌کشی اولیه، استفاده از استانداردهای معتبر و انتخاب راهکارهایی مانند سری LCS3 لگراند میزان خطا را به حداقل می‌رساند.

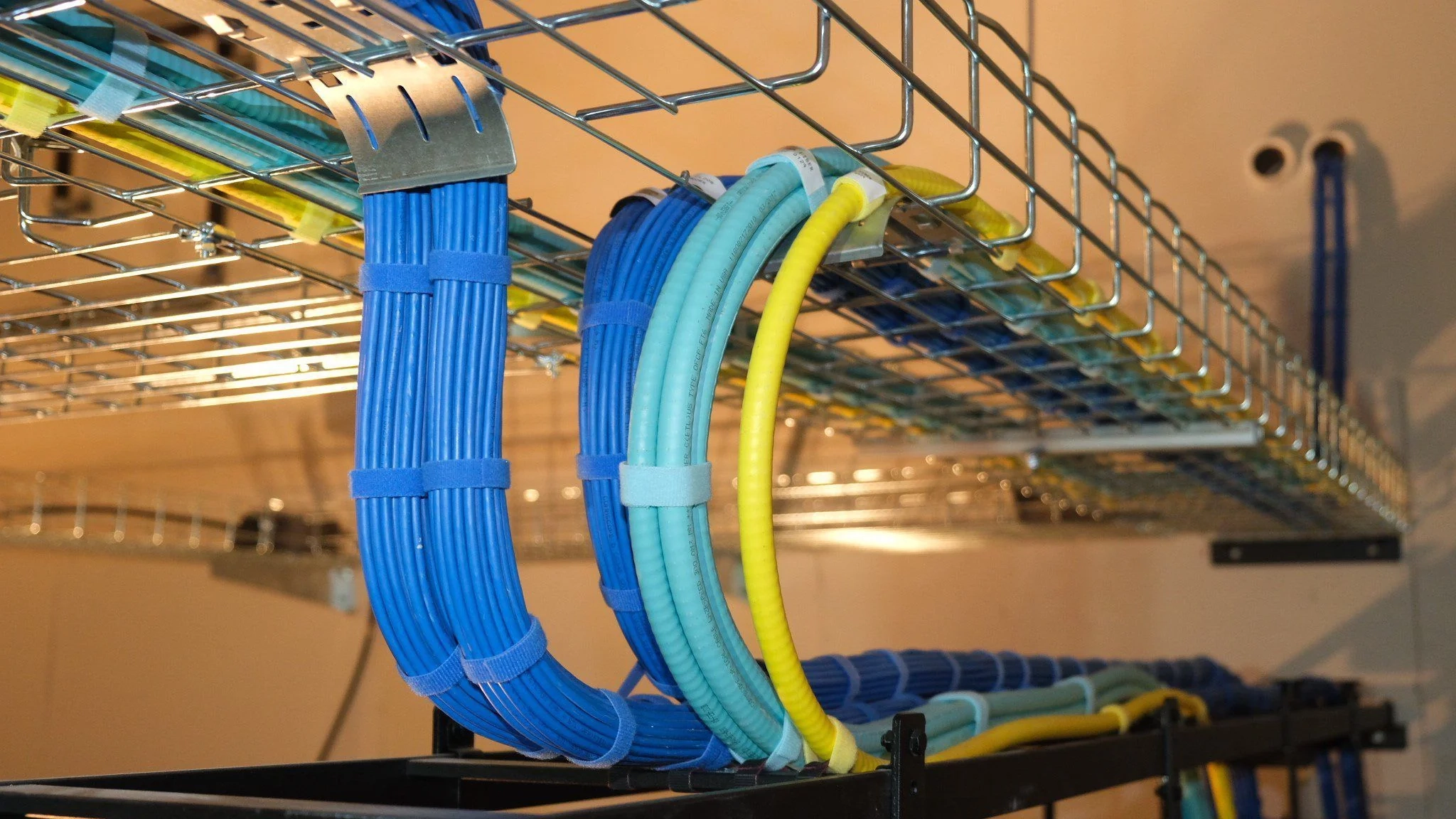

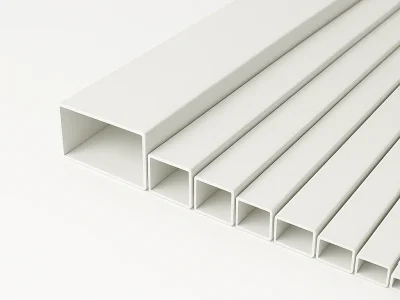

عدم استفاده از ترانکینگ یا داکت مناسب

کابل‌های شبکه نباید بدون محافظ در مسیرهای طولانی رها شوند. عبور کابل بدون داکت، ضربه‌پذیری را افزایش می‌دهد و احتمال پارگی، له‌شدگی و تماس با اشیای فلزی را زیاد می‌کند. ترانکینگ مناسب، نه‌تنها حفاظت فیزیکی از کابل فراهم می‌کند بلکه امکان جداکردن مسیر برق و دیتا را نیز فراهم می‌سازد. داکت‌ها همچنین امکان مدیریت بهتر کابل و دسترسی سریع در زمان تعمیر را ایجاد می‌کنند. استفاده از ترانکینگ های لگراند یکی از روش‌های مؤثر برای جلوگیری از آسیب‌های محیطی و خطاهای رایج کابل‌کشی شبکه است.

پانچ اشتباه کیستون و پچ پنل

بسیاری از اختلالات شبکه مربوط به اتصال نادرست کابل‌ها به کیستون و پچ پنل است. پانچ کردن اشتباه، له شدن سیم‌ها، قرار گرفتن اشتباه زوج‌ها در شیار، یا استفاده از ابزار نامناسب باعث می‌شود شبکه دچار نویز و قطعی شود. بهترین روش جلوگیری از این خطا، استفاده از کیستون شبکه لگراند و پچ پنل لگراند است که طراحی استاندارد و ساختار قوی دارند و احتمال خطا را کاهش می‌دهند. در هر مرحله باید از تستر شبکه استفاده شود و پیش از اتمام پروژه، تمامی لینک‌ها به صورت کامل تست شوند.

قرار دادن کابل در زیر وسایل سنگین و مسیرهای رفت و آمد

یکی از خطاهای رایج اما بسیار خطرناک، عبور دادن کابل از مسیرهایی است که افراد روی آن قدم می‌گذارند یا وسایل سنگین روی آن قرار دارد. این کار در مدت کوتاهی باعث له‌شدگی کابل، پارگی روکش و در نهایت خرابی کابل شبکه می‌شود. هرچند ممکن است در ظاهر مشکلی دیده نشود، اما درون کابل دچار قطع نیمه‌کامل می‌شود که تشخیص آن دشوار است و اختلالات شبکه را ایجاد می‌کند. نصب داکت، استفاده از نوار خطر کابل کشی در مسیرهای کف و انتخاب مسیرهای امن از ساده‌ترین راهکارهای جلوگیری از چنین آسیب‌هایی است.

استفاده از پچ‌کوردهای بی‌کیفیت

پچ‌کورد، آخرین قطعه‌ای است که بین پورت سوییچ و پچ‌پنل یا بین کیستون و تجهیزات نهایی قرار می‌گیرد. اگر پچ‌کورد کیفیت مناسب نداشته باشد یا ساختار داخلی آن ضعیف باشد، افت سیگنال و اختلالات متعدد رخ خواهد داد. استفاده از پچ کورد لگراند که مطابق استاندارد تست‌شده تولید شده، یکی از بهترین روش‌ها برای جلوگیری از این مشکل است. پچ‌کوردهای تقلبی، معمولاً از سیم‌های آلومینیومی با روکش مس ساخته شده‌اند و این موضوع باعث افت کیفیت شبکه می‌شود.

نصب غلط پریزها و استفاده از تجهیزات نامناسب در دیوار

در بسیاری از محیط‌ها، کابل‌کشی شبکه همراه با نصب پریز شبکه و تلفن انجام می‌شود. اگر از پریزهای نامعتبر یا بی‌کیفیت استفاده شود، اتصالات دچار قطعی متعدد می‌شود. استفاده از پریز برق لگراند، کیستون تلفن لگراند و دیگر ابزارهای استاندارد کمک می‌کند که نصب پریزها به شکل ایمن و استاندارد انجام شود و ارتباطات در طولانی‌مدت پایدار بماند.

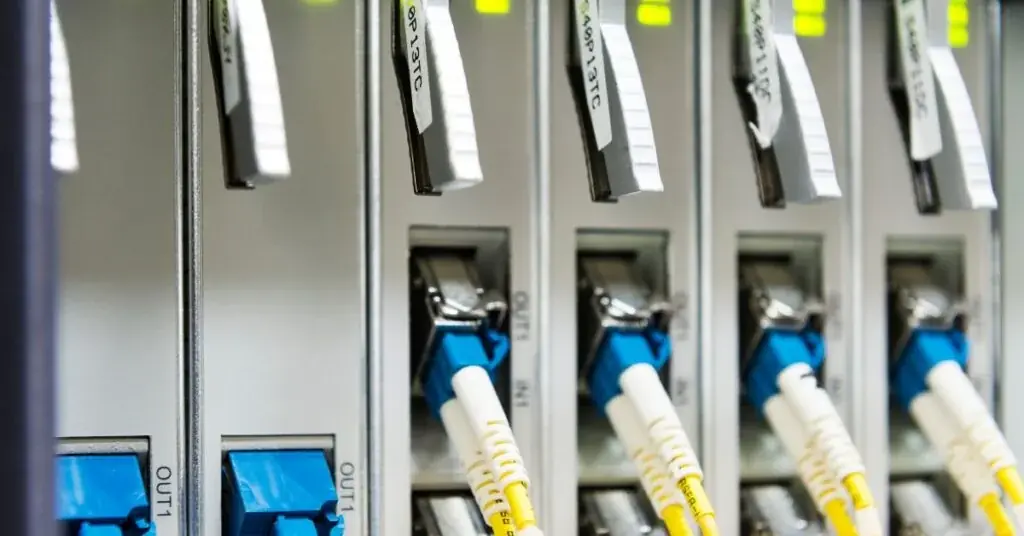

عدم شماره گذاری کابل‌ها و مدیریت نامناسب

وقتی کابل‌ها بدون برچسب‌گذاری نصب شوند، در زمان رفع اشکال تشخیص آن‌ها بسیار دشوار خواهد بود و احتمال آسیب به کابل‌ها هنگام جا‌به‌جایی افزایش می‌یابد. برچسب‌گذاری هر کابل باید از ابتدا انجام شود تا شبکه ساختارمند باقی بماند. مدیریت کابل در رک، استفاده از نظم‌دهنده‌های استاندارد و نصب پچ پنل لگراند در رک باعث می‌شود کابل‌ها مرتب و قابل مدیریت باقی بمانند.

شناسایی کابل شبکه از روی نوشته‌های روی روکش در آلما شبکه.

نصب کابل در محیط‌های مرطوب بدون محافظ

یکی از اشتباهات کشنده دیگر، نصب کابل شبکه در مکان‌هایی است که رطوبت بالا دارند. رطوبت دشمن کابل است و موجب اکسید شدن هسته مسی یا آلومینیومی و در نهایت خرابی کابل شبکه خواهد شد. برای جلوگیری از این مشکل، کابل باید داخل داکت کاملاً بسته قرار گیرد یا از کابل‌های مخصوص محیط مرطوب استفاده شود. در محیط‌های خارجی نیز باید از کابل‌های Outdoor با روکش مقاوم استفاده کرد.

عدم تست نهایی شبکه پس از اجرا

یکی از بزرگ‌ترین و رایج‌ترین خطاهایی که موجب بروز مشکلات جدی در آینده می‌شود، عدم انجام تست نهایی شبکه است. بدون تست‌های استاندارد مانند تست فلوک، هیچ تضمینی برای عملکرد صحیح کابل وجود ندارد. تست شبکه کمک می‌کند مشکلات پنهان مانند نویز داخلی، جابه‌جایی زوج‌ها، طول بیش از حد یا کیفیت پایین کابل شناسایی شود. این تست‌ها باید پس از نصب کیستون شبکه لگراند، پچ‌پنل و سوییچ‌ها انجام شود تا کیفیت نهایی تایید گردد.

برای بررسی روش‌های تست عملکرد کابل شبکه لگراند بعد از نصب درست و اصولی کلیک کنید.

عدم رعایت فاصله استاندارد کابل برق و دیتا

اگر کابل برق و کابل شبکه در یک مسیر و به فاصله کم قرار گیرند، نویز القایی باعث افت کیفیت شبکه خواهد شد. این اشتباه یکی از دلایل اصلی خرابی کابل شبکه است. برای جلوگیری از این مشکل باید فاصله استاندارد بین مسیرهای برق و دیتا رعایت شود و در صورت امکان از ترانکینگ های لگراند که برای جدا کردن مسیرها طراحی شده استفاده گردد.

استفاده از ابزارهای نامناسب هنگام بریدن یا لخت کردن کابل

ابزارهای نامناسب باعث خراشیدن یا قطع شدن رشته‌های داخلی کابل می‌شوند. این آسیب‌ها در ابتدا دیده نمی‌شوند اما گذر زمان باعث قطعی‌های متوالی و افت کیفیت شبکه می‌شود. استفاده از ابزارهای استاندارد و تیغ‌های مخصوص کابل شبکه، بهترین راه برای جلوگیری از این مشکلات است.

اهمیت رعایت استاندارد در کابل‌کشی شبکه

کابل‌کشی شبکه یکی از مهم‌ترین و حساس‌ترین مراحل اجرای یک شبکه پایدار و استاندارد است. رعایت نکات مهم در کابل کشی شبکه، استفاده از تجهیزات معتبر مانند محصولات لگراند و توجه به استانداردهای بین‌المللی می‌تواند از بروز بسیاری از مشکلات و خرابی‌ها جلوگیری کند. شبکه‌ای که با اصول صحیح طراحی و اجرا شده باشد، سال‌ها بدون مشکل به کار خود ادامه خواهد داد و هزینه‌های پشتیبانی و نگهداری آن نیز به حداقل می‌رسد. بنابراین، توجه به جزئیات کابل‌کشی شبکه نه‌تنها یک ضرورت فنی است، بلکه تضمین‌کننده کارایی و پایداری کل سیستم ارتباطی خواهد بود.
