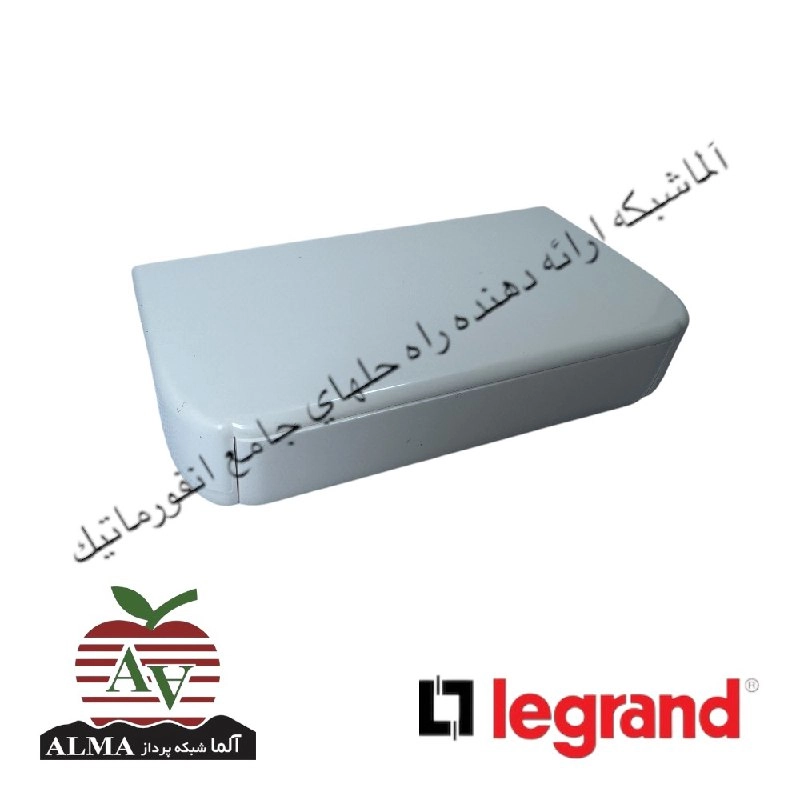

قطعه انتهایی مسدود کننده ترانکینگ لگراند 50*195 میلیمتر 10711

ته‌بند (مسدودکننده انتهایی) ترانکینگ لگراند ۵۰×۱۹۵ میلی‌متر – کد ۱۰۷۱۱

وقتی یک مسیر ترانکینگ ۵۰×۱۹۵ میلی‌متری را روی دیوار اجرا می‌کنید، انتهای آن نقطه‌ای است که یا به یک تابلو برق، رک سرور یا دیوار ختم می‌شود. اما اگر این انتها را بدون پوشش رها کنید، چه اتفاقی می‌افتد؟ کابل‌ها به مرور زمان بیرون می‌زنند، گرد و غبار و حشرات وارد می‌شوند و مهم‌تر از همه، لبه‌های تیز برش خورده ترانکینگ می‌توانند به دست افراد آسیب بزنند یا به غلاف کابل‌ها صدمه بزنند.

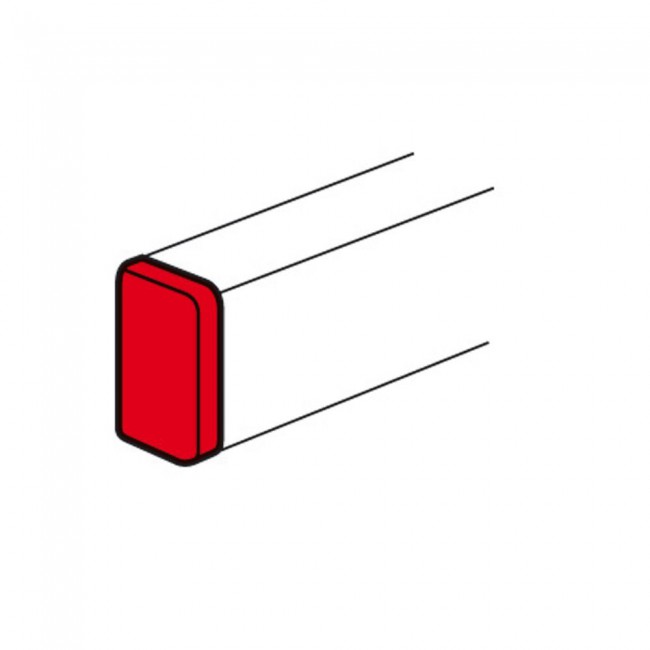

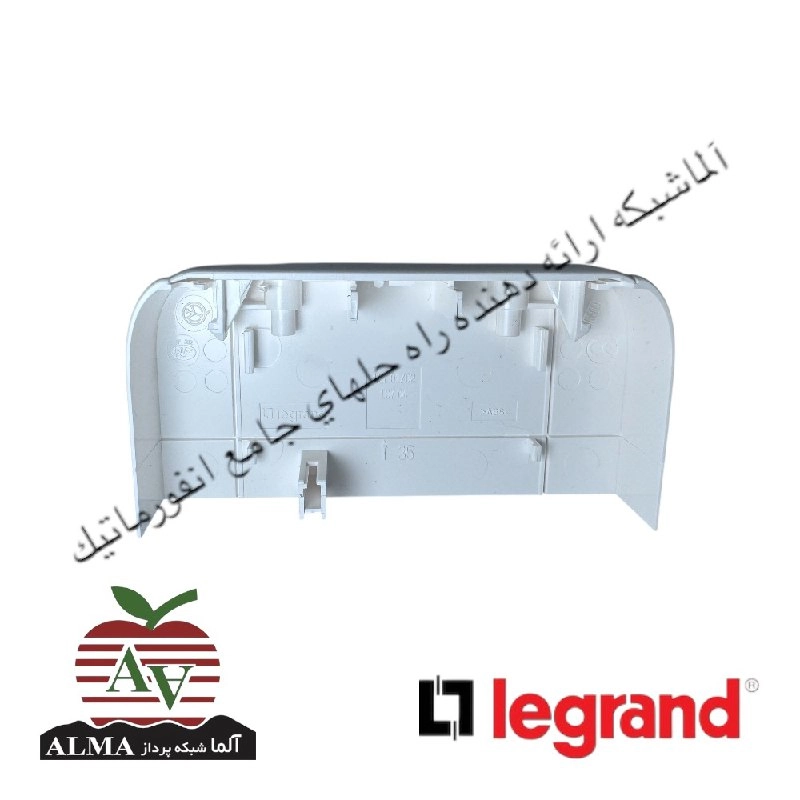

 ته‌بند (End Cap) ترانکینگ لگراند با کد فنی ۱۰۷۱۱ (که با نام فنی 010711 نیز شناخته می‌شود) دقیقاً برای حل این مشکلات طراحی شده است. این قطعه پلاستیکی ساده اما دقیق در انتهای ترانکینگ ۵۰×۱۹۵ میلی‌متر نصب می‌شود و ضمن مسدود کردن کامل مسیر و حفظ درجه حفاظت IP40، از کابل‌ها و افراد در برابر لبه‌های تیز محافظت می‌کند.

جدول مشخصات فنی ته‌بند ترانکینگ لگراند مدل ۱۰۷۱۱

ته‌بند ۱۰۷۱۱ دقیقاً چیست و کجا استفاده می‌شود؟

ته‌بند یا اندکپ، قطعهای است که در انتهای باز یک مسیر ترانکینگ نصب می‌شود. اما برخلاف مدل کوچک‌تر ۱۰۷۰۳ (مخصوص سایز ۵۰×۱۵۰) که نصب آن صرفاً کلیپسی است، ته‌بند ۱۰۷۱۱ یک مرحله پیچ کردن نیز دارد که اتصال را بسیار محکم‌تر می‌کند. این ویژگی مخصوصاً برای ترانکینگ‌های بزرگ و سنگین ۵۰×۱۹۵ که معمولاً در پروژه‌های صنعتی و دیتاسنترها استفاده می‌شوند، حیاتی است.

کاربردهای معمول ته بند ترانک سایز 50*195 لگراند:‌

اتمام مسیر ترانکینگ در نزدیکی تابلو برق اصلی: وقتی ترانکینگ ۵۰×۱۹۵ به تابلو برق ختم می‌شود، ته‌بند از ورود گرد و غبار و تماس تصادفی با کابل‌ها جلوگیری می‌کند.

دیتاسنترها و اتاق‌های سرور: برای بستن انتهای مسیرهای اصلی کابل‌کشی (Backbone) و حفظ استانداردهای IP.

پروژه‌های صنعتی و کارخانه‌ها: جایی که ترانکینگ‌های بزرگ برای عبور کابل‌های کنترل و فرمان استفاده می‌شوند و ایمنی انتهای مسیر اولویت دارد.

ساختمان‌های اداری بزرگ: برای سیم‌کشی کریدورهای اصلی و مسیرهای طولانی که انتهای ترانکینگ در معرض دید است.

مزایای کلیدی که در محصولات مشابه پیدا نمی‌کنید:

۱. نصب ترکیبی (فیتینگ + پیچ) – دو برابر محکم‌تر از مدل‌های ساده

برخلاف ته‌بندهای صرفاً کلیپسی که با یک فشار نصب می‌شوند اما ممکن است در اثر ضربه یا لرزش جدا شوند، مدل ۱۰۷۱۱ ابتدا روی ترانکینگ قرار می‌گیرد (فیتینگ) و سپس با یک پیچ محکم می‌شود. این یعنی حتی در محیط‌های پر رفت‌وآمد صنعتی، ته‌بند هرگز جدا نخواهد شد.

۲. همراه با درپوش تکمیل‌کننده (با زنجیر محافظ)

یکی از جزئیات هوشمندانه لگراند در این قطعه این است که درپوش نهایی به بدنه اصلی متصل است (با یک زنجیر یا اتصال داخلی). یعنی هنگام نصب یا باز کردن، قطعات گم نمی‌شوند. این ویژگی به‌خصوص برای نصاب‌هایی که در ارتفاعات یا فضاهای تنگ کار می‌کنند، بسیار کاربردی است.

۳. حفظ کامل درجه حفاظت IP40 – جلوگیری از ورود گرد و غبار و حشرات

وقتی ته‌بند نصب می‌شود، عملاً ورودی ترانکینگ را مسدود می‌کند. این یعنی گرد و غبار (به قطر بیشتر از ۱ میلی‌متر) و حشرات ریز نمی‌توانند وارد شوند. برای محیط‌های اداری، دیتاسنتر و صنعتی که حفاظت از کابل‌ها حیاتی است، این یک مزیت غیرقابل چشم‌پوشی است.

۴. هماهنگی کامل رنگ با ترانکینگ اصلی (RAL 9003)

رنگ سفید صدفی با کد RAL 9003 دقیقاً همان رنگی است که ترانکینگ‌های اصلی لگراند دارند. بعد از نصب، ته‌بند کاملاً در ادامه مسیر محو می‌شود و ظاهری یکپارچه و حرفه‌ای ایجاد می‌کند.

۵. سازگاری با ترانکینگ‌های دارای پارتیشن (دو محفظه)

فرقی نمی‌کند ترانکینگ شما تک محفظه باشد یا دو محفظه (همراه پارتیشن جداکننده برق و شبکه). ته‌بند ۱۰۷۱۱ روی هر دو نوع نصب می‌شود و پارتیشن را در محل اتصال قطع نمی‌کند.

۶. محافظت از افراد و کابل‌ها در برابر لبه‌های تیز

لبه‌های برش خورده ترانکینگ می‌توانند تیز و خطرناک باشند. ته‌بند این لبه‌ها را می‌پوشاند و هم از آسیب به دستان نصاب یا کاربران نهایی جلوگیری می‌کند و هم از سایش غلاف کابل‌ها در نقطه انتهایی.

راهنمای گام به گام نصب ته بند ترانکینگ لگراند سایز 50*195 میلیمتر:‌

نصب این قطعه برخلاف مدل‌های صرفاً کلیپسی، یک مرحله پیچ کردن نیز دارد. اما همچنان بسیار ساده است و در کمتر از یک دقیقه انجام می‌شود.

مرحله 1 – آماده‌سازی انتهای ترانکینگ:

شاخه ترانکینگ ۵۰×۱۹۵ را در محل نصب کنید. انتهای آن را با یک سوهان نرم یا کاتر، از هر گونه زائده و پلاستیک اضافی پاک کنید. لبه باید صاف و یکدست باشد.

مرحله 2 – قرار دادن کابل‌ها:

کابل‌های مورد نظر را داخل ترانکینگ قرار دهید. مطمئن شوید که حدود ۱-۲ سانتی‌متر از کابل‌ها از انتهای ترانکینگ بیرون زده باشند (بعداً با بستن ته‌بند، در جای خود قفل می‌شوند).

مرحله 3 – قرار دادن ته‌بند روی ترانکینگ (فیتینگ):

ته‌بند ۱۰۷۱۱ را بردارید. آن را روی انتهای ترانکینگ قرار دهید. قطعه به گونه‌ای طراحی شده که در هر دو جهت (راست و چپ) قابل نصب است (مدل متقارن). آن را به آرامی فشار دهید تا در جای خود بنشیند.

مرحله 4 – بستن پیچ:

پیچ همراه قطعه را بردارید. آن را از سوراخ تعبیه‌شده روی ته‌بند عبور دهید و با یک پیچ‌گوشتی ساده ببندید. این پیچ، ته‌بند را محکم به بدنه ترانکینگ قفل می‌کند.

مرحله 5 – بستن درپوش تکمیل‌کننده:

درپوش نهایی که به ته‌بند متصل است را روی آن کلیک کنید. صدای «کلیک» تأیید می‌کند که درپوش کاملاً نشسته است.

مرحله 6 – بازبینی نهایی:

ته‌بند را با دست بکشید. نباید جدا شود. سطح آن باید کاملاً هم‌سطح با بدنه ترانکینگ باشد. سوراخ پیچ نیز توسط درپوش تزئینی پوشانده می‌شود.

سوالات متداول:

آیا ته‌بند ۱۰۷۱۱ روی ترانکینگ ۵۰×۱۵۰ هم نصب می‌شود؟

خیر. این قطعه منحصراً برای ترانکینگ ۵۰×۱۹۵ طراحی شده است و روی سایزهای دیگر نصب نمی‌شود. برای ترانکینگ ۵۰×۱۵۰ باید مدل ۱۰۷۰۳ را تهیه کنید.

فرق ته‌بند ۱۰۷۱۱ با مدل ۱۰۷۰۳ چیست؟

دو تفاوت اصلی وجود دارد:

سایز: ۱۰۷۰۳ برای ترانکینگ ۵۰×۱۵۰ است، ۱۰۷۱۱ برای ۵۰×۱۹۵.

نوع اتصال: ۱۰۷۰۳ صرفاً کلیپسی است، اما ۱۰۷۱۱ علاوه بر فیتینگ، یک پیچ نیز دارد که اتصال را محکم‌تر می‌کند.

آیا نصب آن نیاز به ابزار خاصی دارد؟

فقط یک پیچ‌گوشتی ساده برای بستن پیچ همراه قطعه نیاز دارید. بقیه کارها با دست انجام می‌شود.

آیا ته‌بند برای ترانکینگ‌های بدون درپوش هم کار می‌کند؟

ته‌بند به بدنه ترانکینگ متصل می‌شود، نه به درپوش. بنابراین برای هر نوع ترانکینگ DLP لگراند (با درب نرم یا سخت) قابل استفاده است.

آیا می‌توانم ته‌بند را در وسط مسیر نصب کنم؟

خیر. ته‌بند فقط برای انتهای مسیر طراحی شده. اگر نیاز به مسدود کردن یک نقطه در وسط دارید، باید از قطعات دیگر استفاده کنید.

رنگ سفید آن بعد از مدتی زرد می‌شود؟

جنس PVC بدون هالوژن لگراند در برابر اشعه UV مقاوم است. اگر در معرض نور مستقیم خورشید نباشد، سال‌ها سفید می‌ماند. نمونه‌های تقلبی زودتر زرد می‌شوند.

آیا ته‌بند قابل باز و بسته شدن مجدد است؟

بله. اگر نیاز به اضافه کردن کابل جدید دارید، می‌توانید پیچ را باز کنید، ته‌بند را خارج کنید، کابل را اضافه کنید و دوباره آن را نصب کنید.

آیا این ته‌بند با ترانکینگ‌های آلومینیومی لگراند نیز سازگار است؟

خیر. این قطعه مخصوص ترانکینگ‌های DLP از جنس PVC است. برای ترانکینگ‌های آلومینیومی مدل‌های دیگری وجود دارد.

----------------------------------------------------
