سه راهی ترانکینگ لگراند به عمق 50 میلیمتر برای کلیه ترانکینگ ها 10732

سه‌راهی ترانکینگ لگراند ۵۰×۱۵۰ و ۵۰×۱۹۵ میلی‌متر – کد ۱۰۷۳۲

 در پروژه‌های شبکه زیرساخت، همیشه لحظه‌ای پیش می‌آید که یک مسیر اصلی ترانکینگ به دو مسیر فرعی تقسیم می‌شود. مثلاً از کریدور اصلی ساختمان، باید به چندین اتاق مجزا انشعاب بدهید. یا از یک ترانکینگ اصلی ۵۰×۱۵۰ روی دیوار، می‌خواهید به یک ترانکینگ کوچک‌تر (مثلاً ۵۰×۱۰۵) در کنار تابلو برق برسید. سوال اینجاست: چطور این انشعاب را درست، استاندارد و بدون برش‌های زشت اجرا کنید؟

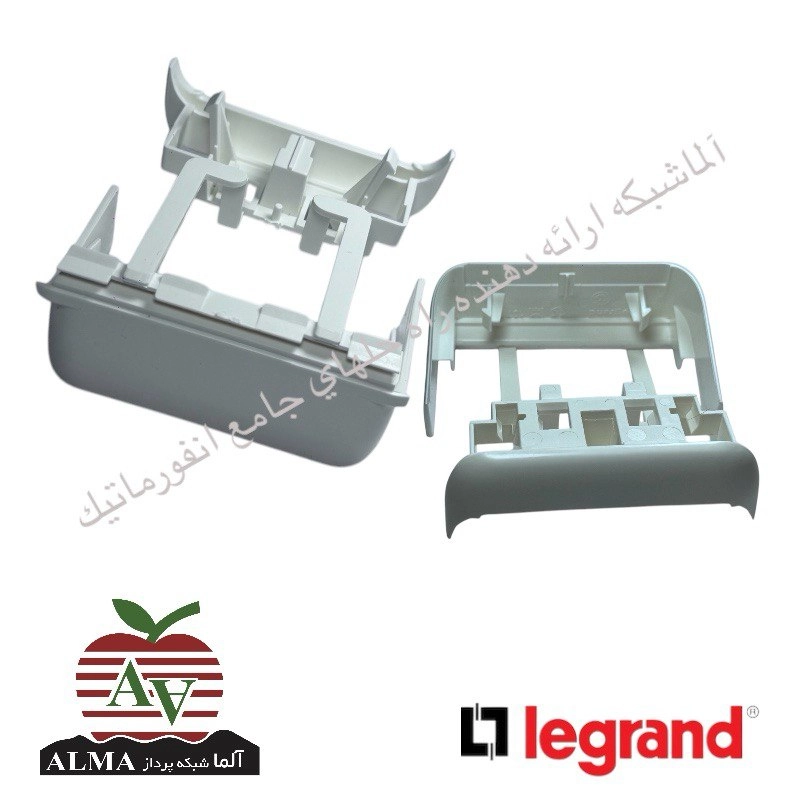

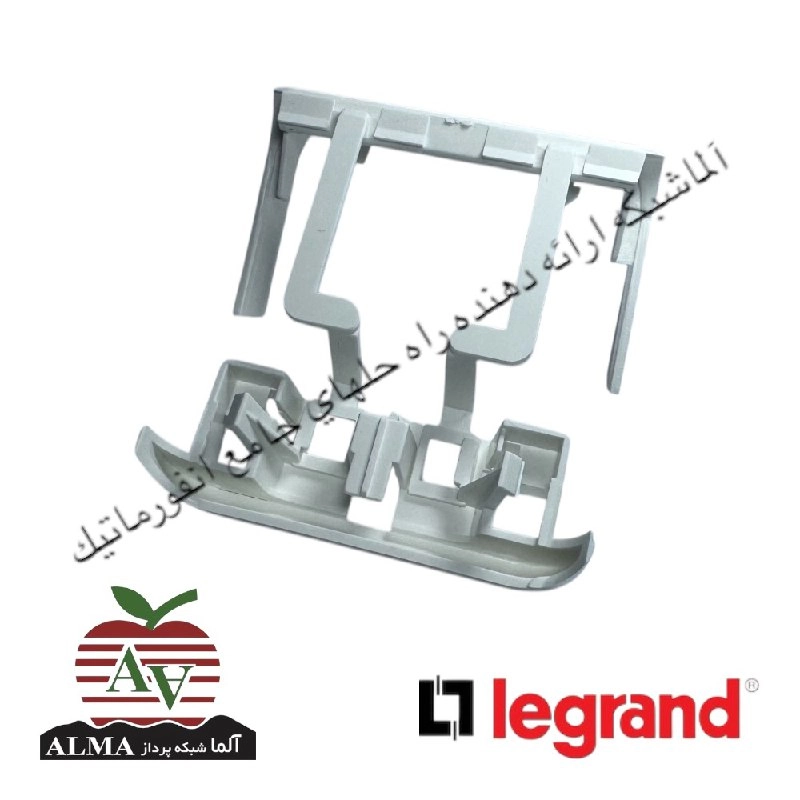

 سه‌راهی مسطح (Flat Junction) لگراند با کد فنی ۱۰۷۳۲ دقیقاً برای همین کار طراحی شده است. این قطعه به شما اجازه می‌دهد از یک ترانکینگ اصلی با عرض ۱۵۰ میلی‌متر، یک انشعاب به سمت چپ یا راست بگیرید و آن را به یک ترانکینگ کوچک‌تر (حداکثر ۵۰×۱۰۵ میلی‌متر) متصل کنید. نصب آن کلیپسی و بدون پیچ است، ظاهر نهایی را کاملاً حرفه‌ای می‌کند و مهم‌تر از همه، درجه حفاظت IP40 را در محل انشعاب حفظ می‌نماید.

جدول مشخصات فنی سه‌راهی مسطح لگراند مدل ۱۰۷۳۲

سه‌راهی ۱۰۷۳۲ دقیقاً چیست و کجا استفاده می‌شود؟

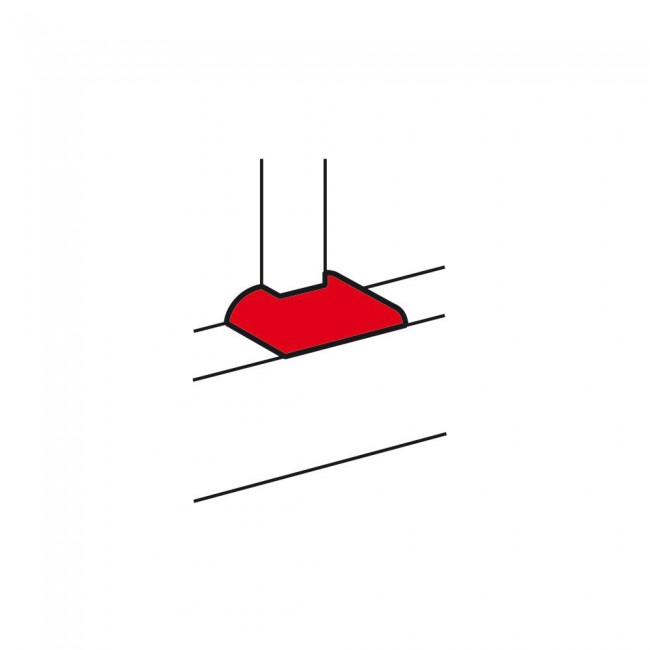

سه‌راهی مسطح یا Flat Junction، قطعه‌ای است که در مسیر مستقیم یک ترانکینگ اصلی نصب می‌شود و یک انشعاب ۹۰ درجه به سمت چپ یا راست ایجاد می‌کند. اما یک نکته کلیدی وجود دارد که خیلی از نصاب‌ها از آن غافل می‌شوند: این قطعه برای انشعاب به یک ترانکینگ کوچک‌تر (حداکثر ۵۰×۱۰۵ میلی‌متر) طراحی شده است، نه برای اتصال سه شاخه هم‌سایز.

 به عبارت دقیق‌تر، کاتالوگ فنی لگراند می‌گوید: «این قطعه انشعاب از یک پروفیل با عرض ۱۵۰ میلی‌متر به یک پروفیل با ابعاد کوچک‌تر از ۵۰×۱۰۵ میلی‌متر را امکان‌پذیر می‌کند. برای انشعاب به ترانکینگ ۵۰×۱۵۰ یا ۵۰×۱۹۵ باید از دو عدد سه‌راهی ۱۰۷۳۲ استفاده کنید

کاربردهای معمول سه راهی ترانکینگ لگرند:

انشعاب از ترانکینگ اصلی به اتاق‌های جانبی: فرض کنید یک ترانکینگ ۵۰×۱۵۰ روی دیوار کریدور اجرا کرده‌اید. برای وارد کردن کابل‌ها به هر اتاق، با استفاده از این قطعه یک انشعاب به سمت داخل اتاق می‌گیرید و آن را به یک ترانکینگ ۵۰×۱۰۵ در داخل اتاق متصل می‌کنید.

 نزدیک تابلو برق یا رک سرور: وقتی ترانکینگ اصلی به نزدیکی تابلو برق می‌رسد، با این قطعه یک انشعاب کوچک‌تر به سمت تابلو می‌گیرید.

 مسیرهای دارای انشعاب متعدد در ساختمان‌های اداری: برای توزیع کابل‌های شبکه و برق از یک مسیر اصلی به چندین بخش مجزا.

مزایای کلیدی که در محصولات مشابه پیدا نمی‌کنید:

۱. حفظ کامل درجه حفاظت IP40 در محل انشعاب

بسیاری از نصاب‌ها وقتی می‌خواهند انشعاب بگیرند، یک سوراخ در بدنه ترانکینگ ایجاد می‌کنند و ترانکینگ فرعی را داخل آن فرو می‌کنند. نتیجه؟ یک شکاف بزرگ که گرد و غبار به راحتی وارد آن می‌شود. سه‌راهی ۱۰۷۳۲ طوری طراحی شده که اتصال را کاملاً می‌پوشاند و IP40 را حفظ می‌کند.

 ۲. پوشاندن کامل برش‌ها – ظاهری کاملاً حرفه‌ای

وقتی یک سوراخ در بدنه ترانکینگ ایجاد می‌کنید، لبه‌های برش خورده همیشه ناصاف و زشت می‌مانند. این قطعه تمام برش‌ها را می‌پوشاند و یک سطح صاف و یکدست ایجاد می‌کند.

 ۳. نصب کلیپسی بدون ابزار – بدون پیچ و چسب

کافی است سه‌راهی را روی بدنه ترانکینگ اصلی قرار دهید و فشار دهید تا کلیپ‌ها در جای خود قفل شوند. هیچ پیچ، مهره یا چسبی لازم نیست. در مقایسه با روش‌های دستی که ساعت‌ها زمان می‌برند، نصب این قطعه کمتر از ۳۰ ثانیه طول می‌کشد.

 ۴. قابل استفاده برای دو سایز ترانکینگ اصلی (۱۵۰ و ۱۹۵ میلی‌متر)

این قطعه هم روی ترانکینگ ۵۰×۱۵۰ و هم روی ترانکینگ ۵۰×۱۹۵ نصب می‌شود. یعنی اگر در یک پروژه از هر دو سایز استفاده می‌کنید، نیازی به خرید دو نوع سه‌راهی جداگانه ندارید.

 ۵. ساختار متقارن – نصب در هر دو جهت (راست و چپ)

قطعه کاملاً متقارن است. فرقی نمی‌کند انشعاب شما به سمت راست باشد یا چپ؛ بدون هیچ تغییری، در هر دو جهت به درستی نصب می‌شود.

چگونه برای ترانکینگ ۵۰×۱۵۰ و ۵۰×۱۹۵ انشعاب بگیریم؟

اینجا یک نکته فنی بسیار مهم وجود دارد که خیلی از فروشندگان و حتی کارشناسان نصب آن را اشتباه متوجه می‌شوند.

 قطعه ۱۰۷۳۲ برای انشعاب از یک ترانکینگ بزرگ (با عرض ۱۵۰ میلی‌متر) به یک ترانکینگ کوچک‌تر (حداکثر ۵۰×۱۰۵ میلی‌متر) طراحی شده است. برای انشعاب به یک ترانکینگ هم‌سایز (مثلاً از ۵۰×۱۵۰ به ۵۰×۱۵۰)، لگراند توصیه می‌کند از دو عدد سه‌راهی ۱۰۷۳۲ استفاده کنید، یکی در سمت راست و یکی در سمت چپ.

 در عمل، برای گرفتن یک انشعاب T شکل با هر سه شاخه هم‌سایز (مثلاً ۵۰×۱۵۰)، باید مسیر اصلی را قطع کنید، دو عدد سه‌راهی ۱۰۷۳۲ را پشت سر هم نصب کنید و ترانکینگ انشعاب را به خروجی دوم متصل نمایید

راهنمای گام به گام نصب سه راهی ترانک لگرند:‌

نصب این قطعه بسیار ساده است، اما برای اینکه مطمئن شوید همه چیز درست انجام می‌شود، مراحل را کامل توضیح می‌دهم.

 مرحله 1 – برش ترانکینگ اصلی در محل انشعاب:

ترانکینگ اصلی ۵۰×۱۵۰ (یا ۵۰×۱۹۵) را در نقطه‌ای که می‌خواهید انشعاب بگیرید، به دو قسمت تقسیم کنید. فاصله بین دو شاخه باید دقیقاً به اندازه طول سه‌راهی باشد (حدود ۱۵ سانتی‌متر). لبه‌های برش خورده را با سوهان نرم صاف کنید.

 مرحله 2 – آماده‌سازی ترانکینگ انشعاب:

یک شاخه ترانکینگ با حداکثر سایز ۵۰×۱۰۵ میلی‌متر را به اندازه مورد نیاز برش بزنید. یک سر آن را دقیقاً در محل انشعاب (روی دیوار) قرار دهید. توجه کنید که مسیر آن باید عمود بر ترانکینگ اصلی باشد.

 مرحله 3 – نصب سه‌راهی روی ترانکینگ اصلی:

سه‌راهی ۱۰۷۳۲ را بردارید. آن را روی محل اتصال دو شاخه ترانکینگ اصلی قرار دهید، طوری که خروجی انشعاب رو به ترانکینگ فرعی باشد. سپس به آرامی فشار دهید تا کلیپ‌های زیر آن در شیارهای ترانکینگ قفل شوند. صدای «کلیک» را خواهید شنید.

 مرحله 4 – اتصال ترانکینگ انشعاب:

سر ترانکینگ انشعاب (۵۰×۱۰۵) را داخل خروجی سه‌راهی قرار دهید. کلیپ‌های داخلی آن را در جای خود قفل می‌کنند.

 مرحله 5 – نصب درپوش‌ها:

درپوش ترانکینگ اصلی و ترانکینگ انشعاب را روی مسیرها نصب کنید. سه‌راهی ۱۰۷۳۲ خود درپوش جداگانه‌ای ندارد و درپوش اصلی ترانکینگ به راحتی از روی آن عبور می‌کند.

 مرحله 6 – بازبینی نهایی:

دست خود را روی سطح بکشید. نباید هیچ لبه تیزی یا ناهمواری حس کنید. اتصال باید کاملاً محکم و بدون درز باشد.

 اگر برای اولین بار است از این قطعه استفاده می‌کنید، قبل از نصب نهایی، قطعه را روی یک شاخه کوتاه ترانکینگ امتحان کنید تا با مکانیزم کلیپ آن آشنا شوید.

سوالات متداول:

 آیا این سه‌راهی برای اتصال سه شاخه ۵۰×۱۵۰ به هم مناسب است؟

به طور مستقیم خیر. این قطعه برای انشعاب از یک ترانکینگ ۱۵۰ میلی‌متری به یک ترانکینگ کوچک‌تر (حداکثر ۵۰×۱۰۵) طراحی شده. برای انشعاب هم‌سایز، باید از دو عدد سه‌راهی ۱۰۷۳۲ استفاده کنید.

 فرق سه‌راهی ۱۰۷۳۲ با ۱۰۷۳۱ و ۱۰۷۳۳ چیست؟

این سه قطعه از نظر عمق (ارتفاع) ترانکینگ با هم تفاوت دارند:

 ۱۰۷۳۱ برای ترانکینگ‌های با عمق ۳۵ میلی‌متر

 ۱۰۷۳۲ برای ترانکینگ‌های با عمق ۵۰ میلی‌متر

 ۱۰۷۳۳ برای ترانکینگ‌های با عمق ۶۵ میلی‌متر

 آیا این قطعه با ترانکینگ‌های برندهای دیگر هم کار می‌کند؟

به طور رسمی خیر. این قطعه برای ترانکینگ اورجینال لگراند طراحی شده. با برندهای دیگر ممکن است کلیپ‌ها درست قفل نکنند یا رنگ هماهنگ نباشد.

  آیا سه‌راهی درپوش (کاور) جداگانه دارد؟

خیر. سه‌راهی ۱۰۷۳۲ بدون درپوش عرضه می‌شود. درپوش ترانکینگ اصلی به راحتی از روی آن عبور می‌کند و نیازی به درپوش مجزا نیست.

 آیا می‌توانم از این قطعه برای انشعاب در گوشه داخلی یا خارجی استفاده کنم؟

خیر. این قطعه فقط برای انشعاب در مسیر مستقیم (تخت) طراحی شده است. برای انشعاب در گوشه‌ها، باید از قطعات مخصوص گوشه استفاده کنید.

آیا نصب این قطعه نیاز به قطع کردن ترانکینگ اصلی دارد؟

بله. برای نصب سه‌راهی، باید ترانکینگ اصلی را در محل انشعاب به دو قسمت تقسیم کنید.

----------------------------------------------------
